สรุปสเปค AMZ070W01RXGAG Kinseal HMI | VR Automation
ส.ค.
สรุปสเปค AMZ070W01RXGAG Kinseal HMI 7 นิ้ว ไร้สาย — HMI 7 นิ้วรองรับ RS485/RS232/RS422 พร้อมโมดูลไร้สาย
หน้าจอ 7 นิ้วเป็นขนาดที่ได้รับความนิยมสูงสุดในงานเครื่องจักร เพราะพอดีกับการวางกราฟ trend และปุ่มควบคุมในหน้าเดียวโดยไม่กินพื้นที่หน้าตู้มากเกินไป AMZ070W01RXGAG จาก Kinseal เพิ่มความสามารถไร้สายเข้าไปในฟอร์มแฟกเตอร์นี้ และเปิดพอร์ต serial ครบทั้งสามมาตรฐาน บทความนี้ถอดสเปคจากเอกสารผู้ผลิตทีละบรรทัด

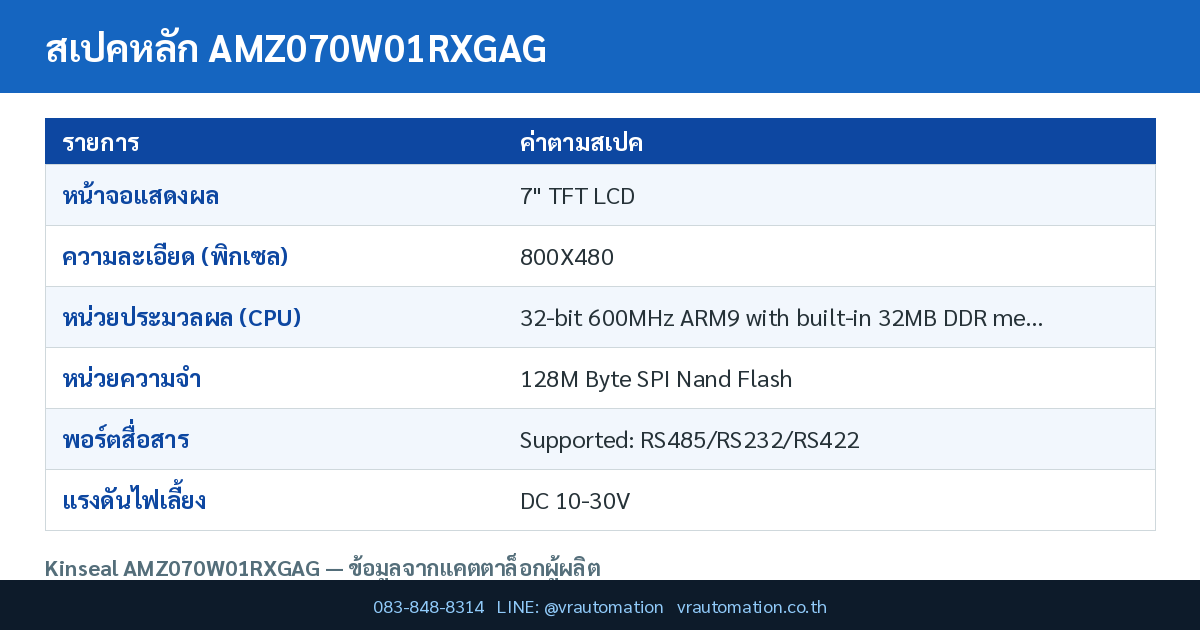

สเปคเทคนิคหลัก AMZ070W01RXGAG
ตารางด้านล่างถอดมาจากเอกสาร Product Selection Guide ของ Kinseal โดยตรง ทุกค่าเป็นค่าที่ผู้ผลิตประกาศไว้ ไม่ได้ประมาณการ:
| รายการ | ค่าตามสเปคผู้ผลิต |
|---|---|
| หน้าจอแสดงผล | 7" TFT LCD |
| ความละเอียด (พิกเซล) | 800X480 |
| จำนวนสี | 260K Colors |
| ความสว่าง | 400 cd/m2 |
| แบ็คไลท์ | LED (backlight adjustable) |
| อายุการใช้งาน LED | 20,000 Hours |
| ระบบสัมผัส | 4-wire industrial resistive touch screen (surface hardness 4H), capacitive touch screen customizable |
| หน่วยประมวลผล (CPU) | 32-bit 600MHz ARM9 with built-in 32MB DDR memory |
| หน่วยความจำ | 128M Byte SPI Nand Flash |
| นาฬิกาเรียลไทม์ (RTC) | Built-in RTC |
| 4G | AMZ070W01RXGAG: Supported ; AMZ070W01RXGAW: Not Supported |
| Wi-Fi | AMZ070W01RXGAG: Not Supported ; AMZ070W01RXGAW: Supported |
| บัซเซอร์ | Yes |
| เก็บข้อมูลเมื่อไฟดับ | Supported |
| พอร์ต USB | 1 USB2.0 Device port, 1 USB2.0 HOST port ; Note: Press and hold the screen while powering on for 5 seconds to automatically enter the system parameter setting interface, switch download mode by selecting USB download or USB flash drive download |
| วิธีดาวน์โหลดโปรแกรม | USB, USB flash drive, SD card download |
| รองรับ USB Flash Drive | Supported |
| พอร์ตสื่อสาร | Supported: RS485/RS232/RS422 |
| กำลังไฟพิกัด | 3.5W |
| แรงดันไฟเลี้ยง | DC 10-30V |
| การป้องกันไฟกระชาก | With +/-2KV surge protection |
| ทนไฟตกชั่วขณะ | <5ms |
| มาตรฐาน CE & RoHS | Compliant with EN61000-6-2:2005, EN61000-6-4:2007 standards; Surge +/-2KV, EFT +/-4KV; ESD contact discharge +/-8KV; ESD air discharge +/-15KV. |
| อุณหภูมิใช้งาน | -10℃~50℃ |
| อุณหภูมิจัดเก็บ | -30℃~70℃ |
| ความชื้นสัมพัทธ์ | 10~90%RH (non-condensing) |
| ทนแรงสั่นสะเทือน | 10-25Hz (X, Y, Z axis, 2g/30 minutes) |
| วิธีระบายความร้อน | Natural Air Cooling |
| ระดับการป้องกัน (IP) | Front panel meets IP65 (installed with flat cabinet), rear housing meets IP20 |
| ขนาดภายนอก | 203*149*34mm |
| พื้นที่แสดงผลจริง | 154.1*85.9mm |
| ขนาดเจาะตู้ | 190*136mm |
| ขนาดเจาะตู้ที่แนะนำ | 192*138mm |
| น้ำหนักสุทธิ | 400g |
| ซอฟต์แวร์ที่ใช้ | Host: HMIClient |
จุดเด่นของ AMZ070W01RXGAG Kinseal
- พอร์ต serial ครบสามมาตรฐาน — รองรับ RS485, RS232 และ RS422 ทำให้ต่อกับ PLC และอินเวอร์เตอร์ได้เกือบทุกยี่ห้อโดยไม่ต้องซื้อ converter เพิ่ม ลดจุดเชื่อมต่อที่อาจเป็นจุดเสียในระยะยาว
- ความสว่าง 400 cd/m² สูงกว่ารุ่น 4.3 นิ้ว — ค่าความสว่างระดับนี้อ่านได้ชัดในโรงงานที่มีแสงจากหลังคาโปร่งแสง ต่างจากจอ 4.3 นิ้วในซีรีส์เดียวกันที่อยู่ที่ 300 cd/m²
- CPU ARM9 600MHz พร้อม DDR 32MB ในตัว — หน่วยความจำ 128MB SPI NAND Flash รองรับโปรเจกต์กราฟิกหนัก ๆ และมี RTC สำหรับบันทึกเวลาเหตุการณ์
- รองรับจอสัมผัสแบบ capacitive สั่งพิเศษได้ — มาตรฐานเป็นจอ resistive 4 สาย ผิวแข็ง 4H แต่ผู้ผลิตระบุว่าสามารถสั่งเป็น capacitive ได้ เหมาะกับงานที่ต้องการผิวสัมผัสกระจกและทำความสะอาดง่าย
- ทน ESD air discharge ±15KV — สูงกว่ารุ่น 4.3 นิ้วในซีรีส์เดียวกัน (±10KV) เหมาะกับพื้นที่แห้งหรือมีการสะสมไฟฟ้าสถิตสูง เช่น งานพลาสติกและสิ่งทอ
เปรียบเทียบรุ่นในซีรีส์เดียวกัน
| รหัสรุ่น | ความแตกต่างตามเอกสารผู้ผลิต |
|---|---|
| AMZ070W01RXGAG | 4G: Supported / Wi-Fi: Not Supported |
| AMZ070W01RXGAW | 4G: Not Supported / Wi-Fi: Supported |
การใช้งานในอุตสาหกรรม
| กลุ่มงาน | เหตุผลที่เหมาะสม |
|---|---|
| เครื่องจักรบรรจุภัณฑ์และงานสิ่งทอ | ต้องการจอใหญ่พอสำหรับ recipe และกราฟ พร้อมความทนไฟฟ้าสถิตสูง |
| ระบบ monitoring ผ่านเครือข่ายไร้สาย | ส่งข้อมูลผลผลิตออกจากไลน์โดยไม่ต้องเดินสาย LAN |
| ตู้ควบคุมที่ผสมอุปกรณ์หลายยี่ห้อ | พอร์ต RS422 ช่วยให้ต่อกับ PLC รุ่นเก่าบางตระกูลได้โดยตรง |
คำถามที่พบบ่อย (FAQ)
Q: รุ่นนี้รองรับ RS422 จริงหรือไม่
A: ใช่ครับ เอกสารผู้ผลิตระบุพอร์ตสื่อสารรองรับ RS485/RS232/RS422 ซึ่งครบกว่ารุ่น 4.3 นิ้วในซีรีส์เดียวกัน
Q: ขนาดเจาะตู้เท่าไร
A: ขนาดเจาะตู้ 190*136mm และแนะนำที่ 192*138mm ตัวเครื่องมีขนาดภายนอก 203*149*34mm น้ำหนัก 400 กรัม
Q: ทำงานที่อุณหภูมิเท่าไรได้บ้าง
A: อุณหภูมิใช้งาน -10℃ ถึง 50℃ จัดเก็บได้ -30℃ ถึง 70℃ ความชื้น 10-90%RH แบบไม่ควบแน่น
สรุป
AMZ070W01RXGAG จาก Kinseal เป็นHMI 7 นิ้ว ไร้สายที่มีจุดยืนชัดเจนตามที่สรุปไว้ข้างต้น การเลือกใช้ให้คุ้มค่าที่สุดคือการเทียบสเปคที่ระบุในตารางกับความต้องการจริงของหน้างาน โดยเฉพาะเรื่องพอร์ตสื่อสาร แรงดันไฟเลี้ยง และขนาดติดตั้ง ซึ่งเป็นสามข้อที่แก้ไขภายหลังได้ยากที่สุด หากต้องการคำแนะนำในการเลือกรุ่นให้ตรงกับระบบเดิม ทีมวิศวกรของ VR Automation ยินดีให้คำปรึกษา หรือเลือกดูจอ HMI รุ่นอื่นในหมวด HMI
