สรุปสเปค AMZ043W01RPGAG Kinseal HMI | VR Automation
ส.ค.
สรุปสเปค AMZ043W01RPGAG Kinseal HMI 4.3 นิ้ว ไร้สาย — HMI 4.3 นิ้วที่มีโมเด็มไร้สายในตัว
ในงานเครื่องจักรที่กระจายอยู่หลายไซต์ ปัญหาที่วิศวกรเจอบ่อยที่สุดไม่ใช่การเขียนหน้าจอ แต่เป็นการเข้าถึงเครื่องจากระยะไกล เมื่อไม่มีสาย LAN ลากถึงตู้คอนโทรล AMZ043W01RPGAG ของ Kinseal ตอบโจทย์ตรงจุดนี้ด้วยการรวมโมดูลไร้สายเข้าไว้ในตัวจอ HMI ขนาด 4.3 นิ้ว โดยมีรุ่นพี่น้องคือ AMZ043W01RPGDW ที่สลับจาก 4G มาเป็น Wi-Fi แทน บทความนี้สรุปสเปคทุกบรรทัดจากเอกสาร selection guide ของผู้ผลิต พร้อมมุมมองการเลือกใช้งานจริงหน้างาน

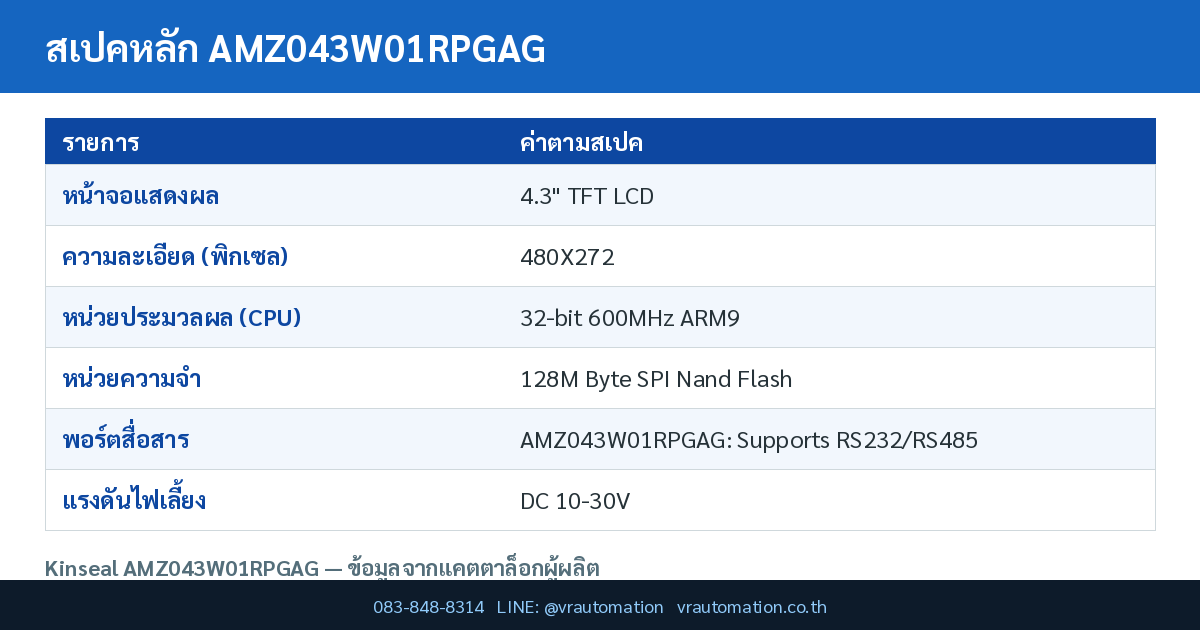

สเปคเทคนิคหลัก AMZ043W01RPGAG
ตารางด้านล่างถอดมาจากเอกสาร Product Selection Guide ของ Kinseal โดยตรง ทุกค่าเป็นค่าที่ผู้ผลิตประกาศไว้ ไม่ได้ประมาณการ:
| รายการ | ค่าตามสเปคผู้ผลิต |
|---|---|
| หน้าจอแสดงผล | 4.3" TFT LCD |
| ความละเอียด (พิกเซล) | 480X272 |
| จำนวนสี | 260K Colors |
| ความสว่าง | 300 cd/m2 |
| แบ็คไลท์ | LED (backlight adjustable) |
| อายุการใช้งาน LED | 20,000 Hours |
| ระบบสัมผัส | 4-wire industrial resistive touch screen (surface hardness 4H) |
| หน่วยประมวลผล (CPU) | 32-bit 600MHz ARM9 |
| หน่วยความจำ | 128M Byte SPI Nand Flash |
| นาฬิกาเรียลไทม์ (RTC) | Built-in RTC |
| 4G | AMZ043W01RPGAG: Supported ; AMZ043W01RPGDW: Not Supported |
| Wi-Fi | AMZ043W01RPGAG: Not Supported ; AMZ043W01RPGDW: Supported |
| บัซเซอร์ | Yes |
| เก็บข้อมูลเมื่อไฟดับ | Supported |
| พอร์ต USB | 1 USB2.0 Device port, 1 USB2.0 HOST port ; Note: Press and hold the screen while powering on for 5 seconds to automatically enter the system parameter setting interface, switch download mode by selecting USB download or USB flash drive download |
| วิธีดาวน์โหลดโปรแกรม | USB, SD card, USB flash drive download |
| รองรับ USB Flash Drive | Supported |
| พอร์ตสื่อสาร | AMZ043W01RPGAG: Supports RS232/RS485 ; AMZ043W01RPGDW: Supports RS485 |
| กำลังไฟพิกัด | ＜2W |
| แรงดันไฟเลี้ยง | DC 10-30V |
| การป้องกันไฟกระชาก | With +/-2KV surge protection |
| ทนไฟตกชั่วขณะ | <5ms |
| มาตรฐาน CE & RoHS | Compliant with EN61000-6-2:2005, EN61000-6-4:2007 standards; Surge +/-2KV, EFT +/-4KV; ESD contact discharge +/-8KV; ESD air discharge +/-10KV. |
| อุณหภูมิใช้งาน | -10℃~50℃ |
| อุณหภูมิจัดเก็บ | -30℃~70℃ |
| ความชื้นสัมพัทธ์ | 10~90%RH (non-condensing) |
| ทนแรงสั่นสะเทือน | 10-25Hz (X, Y, Z axis, 2g/30 minutes) |
| วิธีระบายความร้อน | Natural Air Cooling |
| ระดับการป้องกัน (IP) | Front panel meets IP65 (installed with flat cabinet), rear housing meets IP20 |
| ขนาดภายนอก | 138*86*26mm |
| พื้นที่แสดงผลจริง | 95.04*53.86mm |
| ขนาดเจาะตู้ | 130*78mm |
| ขนาดเจาะตู้ที่แนะนำ | 132*80mm |
| น้ำหนักสุทธิ | 168g |
| ซอฟต์แวร์ที่ใช้ | Host: High_Performance_HMI |
จุดเด่นของ AMZ043W01RPGAG Kinseal
- แยกรุ่นตามช่องทางสื่อสารไร้สาย — จุดต่างที่สำคัญที่สุดของซีรีส์นี้อยู่ที่โมดูลไร้สาย: AMZ043W01RPGAG รองรับ 4G แต่ไม่มี Wi-Fi ส่วน AMZ043W01RPGDW รองรับ Wi-Fi แต่ไม่มี 4G จึงต้องเลือกให้ตรงกับหน้างานตั้งแต่ตอนสั่งซื้อ เพราะไม่สามารถเปลี่ยนภายหลังได้
- พอร์ตสื่อสารต่างกันตามรุ่นด้วย — รุ่น AG รองรับทั้ง RS232 และ RS485 ขณะที่รุ่น DW รองรับเฉพาะ RS485 หากระบบเดิมของคุณต่อ PLC ผ่าน RS232 อยู่แล้ว ต้องเลือกรุ่น AG เท่านั้น
- หน่วยความจำ 128MB SPI NAND Flash — ความจุระดับนี้เพียงพอสำหรับโปรเจกต์ที่มีหลายสิบหน้าจอ กราฟิกสี และตาราง recipe พร้อม CPU ARM9 600MHz และ RTC ในตัวสำหรับ time stamp ของ alarm log
- การป้องกันทางไฟฟ้าระดับอุตสาหกรรม — มี surge protection ±2KV ที่ภาคจ่ายไฟ ทน EFT ±4KV และ ESD contact ±8KV / air ±10KV ตามแนวทาง EN61000-6-2 ซึ่งเป็นระดับที่เหมาะกับตู้คอนโทรลที่อยู่ใกล้อินเวอร์เตอร์หรือคอนแทกเตอร์
- รองรับ USB ทั้ง Device และ Host — มี USB2.0 Device 1 พอร์ต และ USB2.0 HOST 1 พอร์ต ทำให้อัปเดตโปรแกรมผ่าน USB flash drive ได้ โดยไม่ต้องหิ้วโน้ตบุ๊กเข้าไซต์
เปรียบเทียบรุ่นในซีรีส์เดียวกัน
| รหัสรุ่น | ความแตกต่างตามเอกสารผู้ผลิต |
|---|---|
| AMZ043W01RPGAG | 4G: Supported / Wi-Fi: Not Supported / พอร์ตสื่อสาร: Supports RS232/RS485 |
| AMZ043W01RPGDW | 4G: Not Supported / Wi-Fi: Supported / พอร์ตสื่อสาร: Supports RS485 |
การใช้งานในอุตสาหกรรม
| กลุ่มงาน | เหตุผลที่เหมาะสม |
|---|---|
| เครื่องจักรที่ติดตั้งกระจายหลายไซต์ | ปั๊มน้ำ สถานีสูบจ่าย ตู้ควบคุมนอกอาคาร ที่ต้องดูสถานะจากส่วนกลางผ่าน 4G |
| สายการผลิตขนาดเล็กในโรงงาน | ใช้ Wi-Fi ของโรงงาน (รุ่น DW) ดึงข้อมูลผลผลิตเข้า MES หรือ dashboard |
| ตู้ควบคุมที่มีพื้นที่จำกัด | ขนาดเจาะตู้เพียง 130*78mm เหมาะกับตู้หน้าแคบหรือ machine panel ขนาดเล็ก |
คำถามที่พบบ่อย (FAQ)
Q: AMZ043W01RPGAG ใช้ Wi-Fi ได้ไหม
A: ไม่ได้ครับ ตามสเปคผู้ผลิต รุ่น AMZ043W01RPGAG รองรับ 4G แต่ไม่รองรับ Wi-Fi หากต้องการ Wi-Fi ต้องเลือกรุ่น AMZ043W01RPGDW
Q: จอนี้ต่อกับ PLC ผ่าน RS232 ได้หรือไม่
A: รุ่น AMZ043W01RPGAG รองรับทั้ง RS232 และ RS485 ส่วนรุ่น AMZ043W01RPGDW รองรับเฉพาะ RS485
Q: ใช้ไฟเลี้ยงเท่าไร และกินไฟแค่ไหน
A: แรงดันไฟเลี้ยง DC 10-30V กำลังไฟพิกัดน้อยกว่า 2W และทนไฟตกชั่วขณะได้น้อยกว่า 5ms
สรุป
AMZ043W01RPGAG จาก Kinseal เป็นHMI 4.3 นิ้ว ไร้สายที่มีจุดยืนชัดเจนตามที่สรุปไว้ข้างต้น การเลือกใช้ให้คุ้มค่าที่สุดคือการเทียบสเปคที่ระบุในตารางกับความต้องการจริงของหน้างาน โดยเฉพาะเรื่องพอร์ตสื่อสาร แรงดันไฟเลี้ยง และขนาดติดตั้ง ซึ่งเป็นสามข้อที่แก้ไขภายหลังได้ยากที่สุด หากต้องการคำแนะนำในการเลือกรุ่นให้ตรงกับระบบเดิม ทีมวิศวกรของ VR Automation ยินดีให้คำปรึกษา หรือสินค้าหมวด HMI ทั้งหมดบน VR Automation
