สรุปสเปค AMZ043W06RDD Kinseal HMI ครบจบ ฉบับวิศวกร
สรุปย่อ: AMZ043W06RDD คือจอ HMI 4.3 นิ้ว รุ่นประหยัด RS485 ป้องกัน Surge ±3 KV จากแบรนด์ Kinseal (Shenzhen Kinseal Intelligent Control Technology) ตัวเครื่องใช้จอ 4.3″ TFT LCD พร้อมจอสัมผัสระดับอุตสาหกรรม ระดับการป้องกันหน้าจอ IP65 และผ่านมาตรฐาน EMC EN61000-6-2 สำหรับสภาพแวดล้อมอุตสาหกรรม บทความนี้สรุปสเปคทุกรายการจากคู่มือการเลือกรุ่นของผู้ผลิตโดยตรง เพื่อให้วิศวกรใช้ตัดสินใจเลือกรุ่นได้ทันที
ภาพรวมก่อนเลือกรุ่น
ในงานออกแบบตู้คอนโทรล การเลือกจอ HMI ไม่ได้ดูแค่ขนาดหน้าจอ แต่ต้องพิจารณาสามเรื่องพร้อมกัน คือ ชนิดพอร์ตสื่อสาร ที่ต้องตรงกับ PLC และอุปกรณ์ปลายทาง ขนาดรูเจาะและความหนา ที่ต้องลงตัวกับหน้าตู้ที่มีอยู่ และ ระดับภูมิคุ้มกันทางไฟฟ้า ที่ต้องสอดคล้องกับสภาพแวดล้อมจริงหน้างาน AMZ043W06RDD ถูกวางตำแหน่งไว้ที่ จอ HMI 4.3 นิ้ว รุ่นประหยัด RS485 ป้องกัน Surge ±3 KV ซึ่งเป็นจุดที่ควรพิจารณาตั้งแต่ขั้นตอนออกแบบ ไม่ใช่ตอนสั่งซื้อ

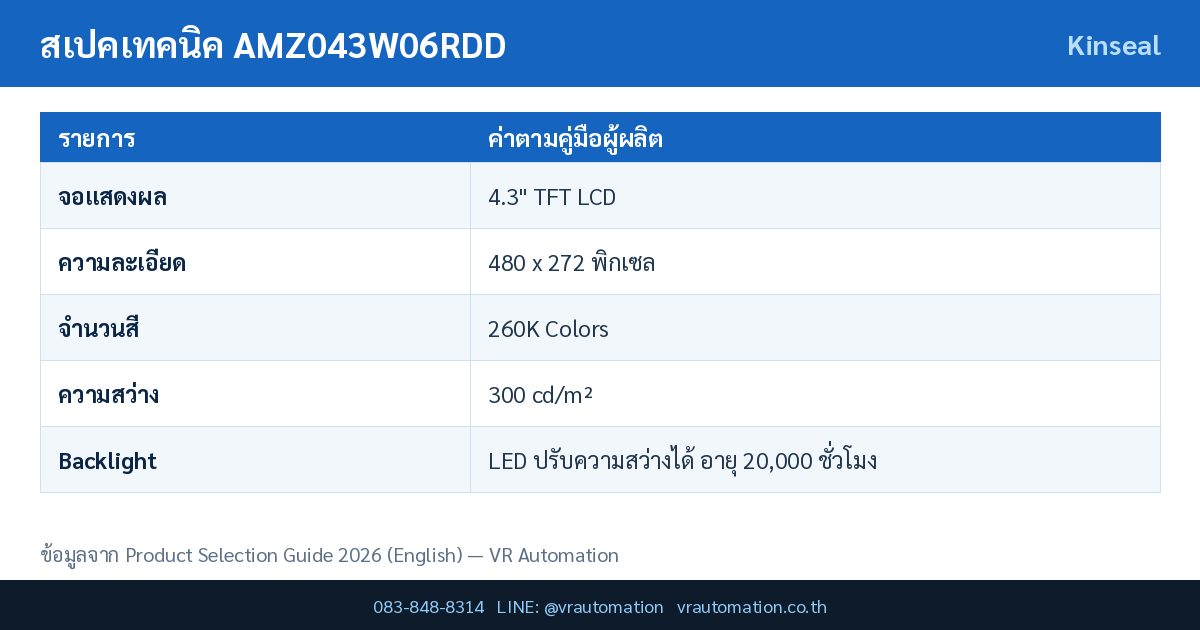

สเปคเทคนิคหลัก AMZ043W06RDD
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| รุ่น (Model) | AMZ043W06RDD (รุ่นพี่น้อง AMZ043W06RDE = RS232) |
| จอแสดงผล | 4.3" TFT LCD |
| ความละเอียด | 480 x 272 พิกเซล |
| จำนวนสี | 260K Colors |
| ความสว่าง | 300 cd/m² |
| Backlight | LED ปรับความสว่างได้ อายุ 20,000 ชั่วโมง |
| จอสัมผัส | Resistive 4-wire ระดับอุตสาหกรรม (ความแข็งผิว 4H) |
| CPU | 32-bit ARM9 600 MHz พร้อม DDR 8 MB ในตัว |
| หน่วยความจำ | 16 MByte SPI NOR Flash |
| RTC | มี RTC ในตัว |
| Buzzer | มี |
| เก็บข้อมูลเมื่อไฟดับ | ไม่รองรับ |
| พอร์ต USB | 1 x USB 2.0 Device |
| พอร์ตสื่อสาร | 1 พอร์ต — RS485 |
| การดาวน์โหลดโปรแกรม | USB / SD Card |
| รองรับ USB Flash Drive | ไม่รองรับ |
| แรงดันไฟเลี้ยง | DC 10-30 V |
| กำลังไฟ | < 2 W |
| การป้องกันไฟกระชาก | Surge ±3 KV |
| ทนไฟดับชั่วขณะ | < 5 ms |
| มาตรฐาน CE & RoHS | EN61000-6-2:2005, EN61000-6-4:2007 / EFT ±3KV / ESD contact ±4KV, air ±4KV |
ข้อมูลเชิงกลและสภาพแวดล้อมการใช้งาน
ค่าต่อไปนี้ใช้สำหรับออกแบบหน้าตู้และประเมินสภาพแวดล้อมที่ติดตั้ง AMZ043W06RDD ได้จริง
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| ระดับการป้องกัน | หน้าจอ IP65 / ตัวเครื่องด้านหลัง IP20 |
| ขนาดตัวเครื่อง | 138 x 86 x 26 มม. |
| พื้นที่แสดงผลจริง | 95.04 x 53.86 มม. |
| ขนาดรูเจาะ | 130 x 78 มม. (แนะนำ 132 x 80 มม.) |
| น้ำหนักสุทธิ | 168 กรัม |
| อุณหภูมิใช้งาน | -10 ℃ ~ 50 ℃ |
| อุณหภูมิเก็บรักษา | -30 ℃ ~ 70 ℃ |
| ความชื้นสัมพัทธ์ | 10~90 %RH (ไม่ควบแน่น) |
| ทนแรงสั่นสะเทือน | 10-25 Hz แกน X, Y, Z ที่ 2g นาน 30 นาที |
| การระบายความร้อน | Natural Air Cooling (ไม่ใช้พัดลม) |
จุดเด่นของ AMZ043W06RDD Kinseal
- ระดับป้องกัน Surge สูงถึง ±3 KV สูงกว่ารุ่นมาตรฐานในซีรีส์ AMZ ที่อยู่ที่ ±2 KV เหมาะกับไลน์ที่มีมอเตอร์และคอนแทกเตอร์สวิตช์บ่อย
- ใช้ SPI NOR Flash 16 MByte ซึ่งอ่านเร็วและทนต่อการเปิด-ปิดไฟบ่อยกว่าหน่วยความจำแบบ NAND ในงานที่โปรเจกต์ไม่ใหญ่
- ตัวเครื่องและรูเจาะเท่ากับ AMZ043W01 ทุกประการ (130 x 78 มม.) เปลี่ยนทดแทนกันได้โดยไม่ต้องเจาะตู้ใหม่
- กินไฟต่ำกว่า 2 W ลดภาระ Power Supply ในตู้ที่มีอุปกรณ์หลายตัว
- มีรุ่นคู่ AMZ043W06RDE ที่เป็น RS232 สำหรับ PLC ที่ใช้พอร์ตโปรแกรมแบบอนุกรม
เปรียบเทียบรุ่นในกลุ่มเดียวกัน
ตารางด้านล่างเปรียบเทียบ AMZ043W06RDD กับรุ่นที่ขนาดหน้าจอใกล้เคียงกันจากคู่มือการเลือกรุ่นฉบับเดียวกัน เพื่อช่วยตัดสินใจว่าควรจ่ายเพิ่มเพื่อฟีเจอร์ใด หรือประหยัดได้ตรงไหน
| รายการ | AMZ043W06RDD | AMZ043W01RPGDW | MC043S14R-PAD | AMZ035W01RABD |
|---|---|---|---|---|
| ขนาดจอ | 4.3" | 4.3" | 4.3" | 3.5" |
| ความละเอียด | 480 x 272 พิกเซล | 480 x 272 พิกเซล | 480 x 272 พิกเซล | 320 x 240 พิกเซล |
| ความสว่าง | 300 cd/m² | 300 cd/m² | 300 cd/m² | 300 cd/m² |
| จำนวนสี | 260K Colors | 260K Colors | 16.77 ล้านสี (24-bit) | 260K Colors |
| หน่วยความจำ | 16 MByte SPI NOR Flash | 128 MByte SPI NAND Flash | 16 MByte SPI NOR Flash | 128 MByte SPI NAND Flash |
| พอร์ตสื่อสาร | 1 พอร์ต — RS485 | RS485 | COM1: RS485 (รุ่น -PAD) | 2 พอร์ต — COM1: RS232/RS485, COM2: RS485 |
| แรงดันไฟเลี้ยง | DC 10-30 V | DC 10-30 V | DC 12-30 V | DC 10-30 V |
| กำลังไฟ | < 2 W | < 2 W | 2 W | < 2 W |
การใช้งานในอุตสาหกรรม
เครื่องจักรงบประมาณจำกัด
แสดงผลและตั้งค่าพารามิเตอร์พื้นฐานโดยไม่ต้องใช้ฟีเจอร์เก็บ log
ตู้ควบคุม Inverter และมอเตอร์
อ่าน/เขียนพารามิเตอร์ Inverter ผ่าน Modbus RTU บน RS485
แผงมอนิเตอร์เซ็นเซอร์
แสดงค่าอุณหภูมิ แรงดัน อัตราการไหล จาก Transmitter แบบ RS485
ดูสินค้ากลุ่มจอสัมผัส HMI ทั้งหมดที่ VR Automation จำหน่ายได้ที่ หมวดหมู่ HMI หรือเลือกชมอุปกรณ์ออโตเมชันอื่น ๆ ได้ที่ หน้าร้านค้า
ซอฟต์แวร์และการพัฒนาหน้าจอ
AMZ043W06RDD ใช้ซอฟต์แวร์ฝั่ง Host ชื่อ HMIStudio V5.1 ตามที่ระบุในคู่มือการเลือกรุ่นของผู้ผลิต ซึ่งใช้สำหรับออกแบบหน้าจอ กำหนดค่าโปรโตคอลสื่อสาร และคอมไพล์โปรเจกต์ก่อนดาวน์โหลดลงเครื่อง ควรตรวจสอบเวอร์ชันของซอฟต์แวร์ให้ตรงกับรุ่นฮาร์ดแวร์เสมอ เพราะซีรีส์ต่างกันใช้คนละตัว
คำถามที่พบบ่อย (FAQ)
AMZ043W06RDD กับ AMZ043W06RDE ต่างกันอย่างไร?
ต่างกันที่ชนิดพอร์ตอนุกรมเท่านั้น — RDD เป็น RS485 ส่วน RDE เป็น RS232 สเปคหน้าจอ CPU และตัวเครื่องเหมือนกันทั้งหมด
ทำไมหน่วยความจำน้อยกว่ารุ่นอื่นในซีรีส์?
รุ่น W06 เป็นรุ่นประหยัดที่ใช้ 16 MByte SPI NOR Flash แทน 128 MByte NAND เพื่อลดต้นทุน เหมาะกับโปรเจกต์ที่มีจำนวนหน้าจอไม่มากและไม่ต้องเก็บภาพความละเอียดสูงจำนวนมาก
รองรับการเสียบ USB Flash Drive อัปเดตโปรแกรมไหม?
ไม่รองรับ การดาวน์โหลดโปรแกรมทำผ่านพอร์ต USB Device หรือ SD Card เท่านั้น
สรุป
AMZ043W06RDD เป็นจอ HMI 4.3 นิ้ว รุ่นประหยัด RS485 ป้องกัน Surge ±3 KV ที่เหมาะกับงานที่ต้องการเครื่องจักรงบประมาณจำกัด จุดที่ควรตรวจสอบก่อนสั่งซื้อคือชนิดพอร์ตสื่อสารและขนาดติดตั้งให้ตรงกับหน้าตู้เดิม เพราะรุ่นในตระกูลเดียวกันมักใช้ตัวถังเหมือนกันแต่ต่างกันที่พอร์ตและหน่วยความจำ หากไม่แน่ใจว่ารุ่นใดเหมาะกับหน้างาน ทีมวิศวกรของ VR Automation ยินดีช่วยตรวจสอบสเปคและแนะนำรุ่นที่ใช้ทดแทนได้
