สรุปสเปค AMZ043W02RDG Kinseal HMI | VR Automation
ส.ค.
สรุปสเปค AMZ043W02RDG Kinseal HMI 4.3 นิ้ว รุ่นประหยัด — HMI 4.3 นิ้วรุ่นประหยัด สำหรับงานควบคุมพื้นฐาน
ไม่ใช่ทุกเครื่องจักรที่ต้องการ HMI สเปคสูง งานที่มีหน้าจอไม่กี่หน้าและตัวแปรไม่มาก การเลือกจอสเปคเกินความจำเป็นคือการเพิ่มต้นทุนโดยไม่ได้ประโยชน์ AMZ043W02RDG ของ Kinseal ถูกวางไว้ในกลุ่มนี้ — จอ 4.3 นิ้วที่ตัดฟีเจอร์ที่ไม่จำเป็นออก เพื่อให้ได้ต้นทุนต่อจุดที่คุ้มที่สุด บทความนี้สรุปสเปคจริงพร้อมข้อจำกัดที่ต้องรู้ก่อนตัดสินใจ

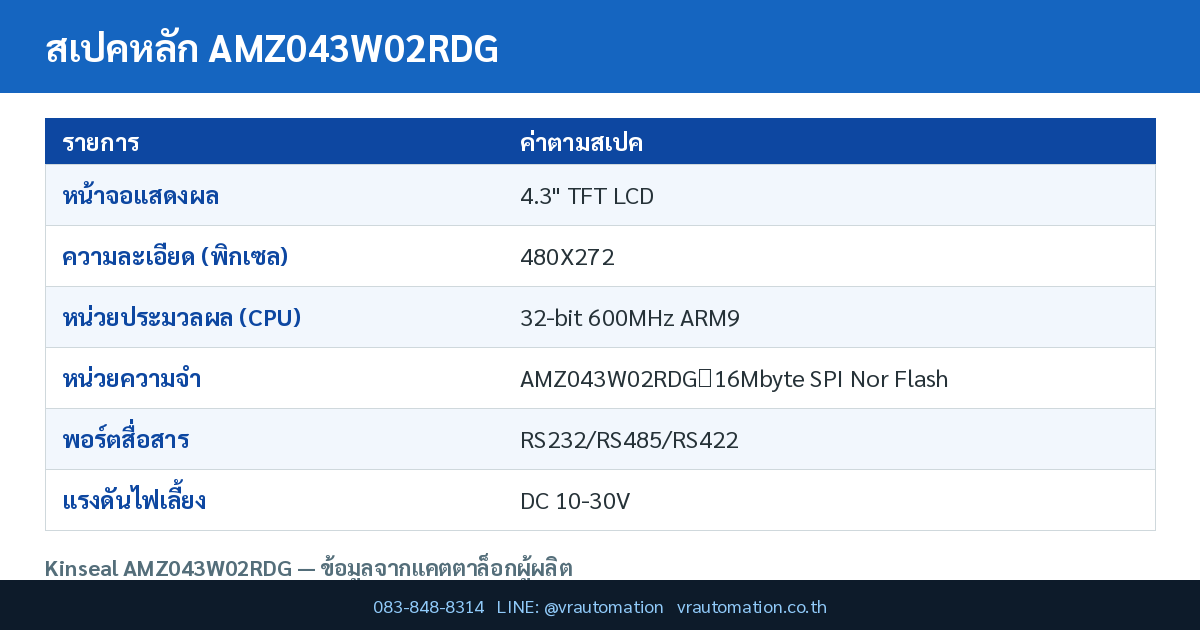

สเปคเทคนิคหลัก AMZ043W02RDG
ตารางด้านล่างถอดมาจากเอกสาร Product Selection Guide ของ Kinseal โดยตรง ทุกค่าเป็นค่าที่ผู้ผลิตประกาศไว้ ไม่ได้ประมาณการ:
| รายการ | ค่าตามสเปคผู้ผลิต |
|---|---|
| หน้าจอแสดงผล | 4.3" TFT LCD |
| ความละเอียด (พิกเซล) | 480X272 |
| จำนวนสี | 260K Colors |
| ความสว่าง | 300 cd/m2 |
| แบ็คไลท์ | LED (backlight adjustable) |
| อายุการใช้งาน LED | 20,000 Hours |
| ระบบสัมผัส | 4-wire industrial resistive touch screen (surface hardness 4H) |
| หน่วยประมวลผล (CPU) | 32-bit 600MHz ARM9 |
| หน่วยความจำ | AMZ043W02RDG：16Mbyte SPI Nor Flash |
| นาฬิกาเรียลไทม์ (RTC) | Built-in RTC |
| บัซเซอร์ | Yes |
| เก็บข้อมูลเมื่อไฟดับ | AMZ043W02RDG: Not Supported |
| พอร์ต USB | 1 USB2.0 Device port ; Note: Press and hold the screen while powering on for 5 seconds to automatically enter the system parameter setting interface, switch download mode by selecting USB download or USB flash drive download |
| วิธีดาวน์โหลดโปรแกรม | USB, SD card download |
| รองรับ USB Flash Drive | Not Supported |
| พอร์ตสื่อสาร | RS232/RS485/RS422 (one of three) |
| กำลังไฟพิกัด | ＜2W |
| แรงดันไฟเลี้ยง | DC 10-30V |
| การป้องกันไฟกระชาก | With +/-2KV surge protection |
| ทนไฟตกชั่วขณะ | <5ms |
| มาตรฐาน CE & RoHS | Compliant with EN61000-6-2:2005, EN61000-6-4:2007 standards; Surge +/-2KV, EFT +/-4KV; ESD contact discharge +/-8KV; ESD air discharge +/-10KV. |
| อุณหภูมิใช้งาน | -10℃~50℃ |
| อุณหภูมิจัดเก็บ | -30℃~70℃ |
| ความชื้นสัมพัทธ์ | 10~90%RH (non-condensing) |
| ทนแรงสั่นสะเทือน | 10-25Hz (X, Y, Z axis, 2g/30 minutes) |
| วิธีระบายความร้อน | Natural Air Cooling |
| ระดับการป้องกัน (IP) | Front panel meets IP65 (installed with flat cabinet), rear housing meets IP20 |
| ขนาดภายนอก | 138*86*26mm |
| พื้นที่แสดงผลจริง | 95.04*53.86mm |
| ขนาดเจาะตู้ | 130*78mm |
| ขนาดเจาะตู้ที่แนะนำ | 132*80mm |
| น้ำหนักสุทธิ | 168g |
| ซอฟต์แวร์ที่ใช้ | Host: KinsealStudio V3.1 |
จุดเด่นของ AMZ043W02RDG Kinseal
- หน่วยความจำ 16MB SPI NOR Flash — เหมาะกับโปรเจกต์ขนาดเล็กถึงกลาง ที่มีหน้าจอไม่เกินหลักสิบหน้าและกราฟิกไม่ซับซ้อน หากโปรเจกต์มีภาพประกอบเยอะหรือหลายภาษา ควรพิจารณารุ่นที่ใช้ NAND Flash 128MB แทน
- พอร์ตสื่อสารเลือกได้สามมาตรฐาน — รองรับ RS232 / RS485 / RS422 โดยเลือกใช้ได้ครั้งละหนึ่งมาตรฐาน ครอบคลุมการต่อ PLC ส่วนใหญ่ในตลาด
- แบ็คไลท์ปรับความสว่างได้ — ช่วยลดการสะท้อนในพื้นที่แสงน้อยและยืดอายุ LED ซึ่งมีอายุใช้งานตามสเปคที่ 20,000 ชั่วโมง
- ระดับป้องกัน IP65 ด้านหน้า — แผงหน้าได้มาตรฐาน IP65 เมื่อติดตั้งกับตู้ผิวเรียบ ส่วนตัวถังด้านหลังอยู่ที่ IP20 จึงเหมาะกับการติดตั้งบนหน้าตู้ที่ต้องล้างทำความสะอาดด้วยน้ำฉีดแรงดันต่ำ
- การป้องกันไฟกระชาก ±2KV — ภาคจ่ายไฟมี surge protection ±2KV และทนไฟตกชั่วขณะได้น้อยกว่า 5ms สอดคล้องแนวทาง EN61000-6-2 สำหรับสภาพแวดล้อมอุตสาหกรรม
การใช้งานในอุตสาหกรรม
| กลุ่มงาน | เหตุผลที่เหมาะสม |
|---|---|
| เครื่องจักรงานเดี่ยว (stand-alone machine) | งานตั้งค่าพารามิเตอร์และดูสถานะพื้นฐาน ไม่ต้องเก็บ log ยาว |
| ตู้ควบคุมปั๊ม/พัดลม | แสดงค่าความถี่ กระแส และสถานะจากอินเวอร์เตอร์ผ่าน Modbus RTU |
| งานที่ต้องคุมงบต่อจุดควบคุม | โปรเจกต์ที่ติดตั้ง HMI หลายสิบจุด ต้นทุนต่อตัวมีผลต่อภาพรวมมาก |
คำถามที่พบบ่อย (FAQ)
Q: AMZ043W02RDG เก็บข้อมูลตอนไฟดับได้ไหม
A: ไม่ได้ครับ เอกสารผู้ผลิตระบุว่า Power-off Data Retention: Not Supported สำหรับรุ่นนี้
Q: อัปเดตโปรแกรมด้วย USB flash drive ได้หรือไม่
A: ไม่ได้ครับ รุ่นนี้รองรับการดาวน์โหลดผ่าน USB และ SD card เท่านั้น (USB flash drive: Not Supported)
Q: ใช้ซอฟต์แวร์อะไรในการเขียนหน้าจอ
A: ใช้ KinsealStudio V3.1 ตามที่ระบุในเอกสารผู้ผลิต
สรุป
AMZ043W02RDG จาก Kinseal เป็นHMI 4.3 นิ้ว รุ่นประหยัดที่มีจุดยืนชัดเจนตามที่สรุปไว้ข้างต้น การเลือกใช้ให้คุ้มค่าที่สุดคือการเทียบสเปคที่ระบุในตารางกับความต้องการจริงของหน้างาน โดยเฉพาะเรื่องพอร์ตสื่อสาร แรงดันไฟเลี้ยง และขนาดติดตั้ง ซึ่งเป็นสามข้อที่แก้ไขภายหลังได้ยากที่สุด หากต้องการคำแนะนำในการเลือกรุ่นให้ตรงกับระบบเดิม ทีมวิศวกรของ VR Automation ยินดีให้คำปรึกษา หรือเปรียบเทียบ HMI รุ่นอื่นในหมวด HMI
