ทำความเข้าใจ AMT070W016-L800X480R-1EEC Kinseal Serial HMI — สเปคและหลักการที่วิศวกรควรรู้
สรุปย่อ: AMT070W016-L800X480R-1EEC เป็นจอ HMI 7 นิ้วรุ่นที่ให้พอร์ต RS232 มาสองชุด ต่างจากรุ่นพี่น้องที่ให้ RS485 คู่ จุดเด่นเชิงฮาร์ดแวร์คือใช้ SPI NAND Flash ขนาด 64 MB มากกว่ารุ่น NOR Flash 16 MB ถึงสี่เท่า จึงเก็บหน้าจอและ recipe ได้มากกว่า บทความนี้อธิบายว่าเมื่อไรควรเลือก RS232 คู่แทน RS485

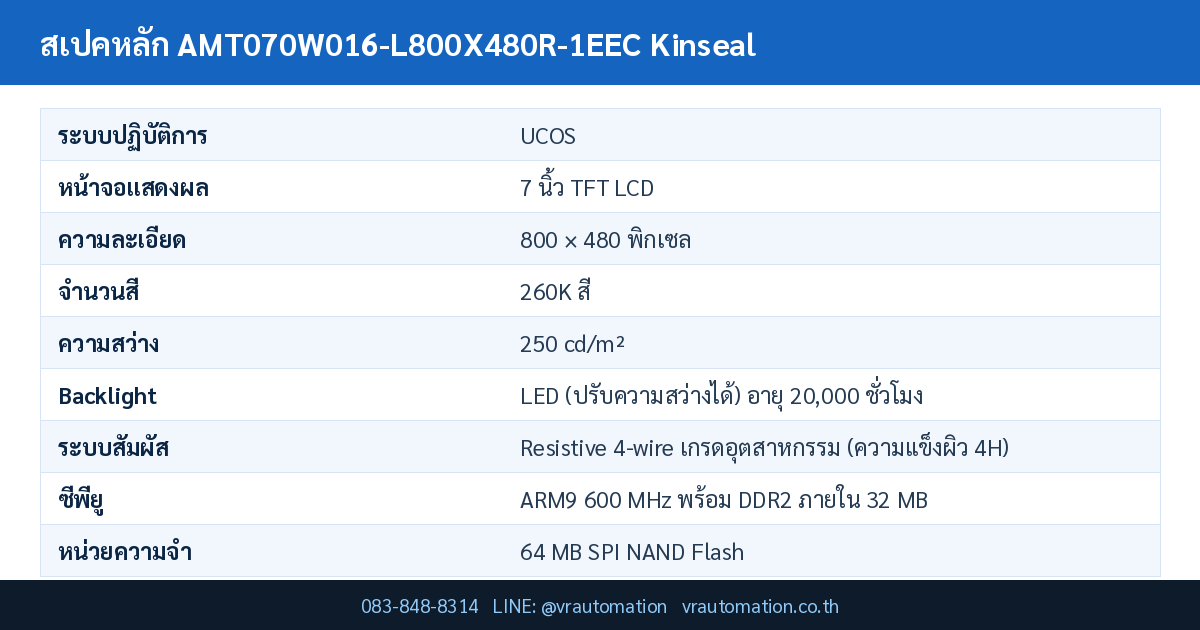

สเปคเทคนิคหลัก AMT070W016-L800X480R-1EEC
ตารางด้านล่างคัดลอกค่าทุกตัวมาจากเอกสารเลือกรุ่นของผู้ผลิต (Product Selection Guide 2026 (English).pptx) โดยไม่มีการประมาณค่าเพิ่มเติม วิศวกรสามารถใช้อ้างอิงในการออกแบบตู้คอนโทรลและคำนวณโหลดได้โดยตรง
| ระบบปฏิบัติการ | UCOS |
|---|---|
| หน้าจอแสดงผล | 7 นิ้ว TFT LCD |
| ความละเอียด | 800 × 480 พิกเซล |
| จำนวนสี | 260K สี |
| ความสว่าง | 250 cd/m² |
| Backlight | LED (ปรับความสว่างได้) อายุ 20,000 ชั่วโมง |
| ระบบสัมผัส | Resistive 4-wire เกรดอุตสาหกรรม (ความแข็งผิว 4H) |
| ซีพียู | ARM9 600 MHz พร้อม DDR2 ภายใน 32 MB |
| หน่วยความจำ | 64 MB SPI NAND Flash |
| RTC / Buzzer | รองรับทั้งสองอย่าง |
| เก็บข้อมูลเมื่อไฟดับ | รองรับ |
| พอร์ต USB | ไม่มี |
| วิธีดาวน์โหลดโปรแกรม | ผ่าน SD card |
| พอร์ตสื่อสาร | COM1: RS232 | COM2: RS232 |
| กำลังไฟ | สูงสุด 3.5 W |
| แรงดันไฟเลี้ยง | DC 9-30 V |
| ป้องกันไฟกระชาก | Surge ±250 V |
| ทนไฟดับชั่วขณะ | < 5 ms |
| มาตรฐาน CE & RoHS | EN61000-6-2:2005, EN61000-6-4:2007 — Surge ±250 V, EFT ±2 kV, ESD สัมผัส ±4 kV, ESD อากาศ ±8 kV |
| อุณหภูมิใช้งาน | -10 ℃ ~ 50 ℃ |
| อุณหภูมิจัดเก็บ | -30 ℃ ~ 70 ℃ |
| ความชื้นแวดล้อม | 10 ~ 90 %RH (ไม่ควบแน่น) |
| ทนแรงสั่นสะเทือน | 10-25 Hz (แกน X, Y, Z — 2g / 30 นาที) |
| การระบายความร้อน | Natural Air Cooling (ไม่ใช้พัดลม) |
| ระดับการป้องกัน | หน้าจอด้านหน้า IP65 / ตัวเรือนด้านหลัง IP20 |
| ขนาดภายนอก | 190.5 × 105.4 × 17.3 มม. |
| ขนาดโมดูล LCD | 166.2 × 102 × 9.1 มม. |
| พื้นที่แสดงผลจริง | 154 × 86 มม. |
| ระยะรูสกรู | 180.3 × 80 มม. (รู 3.2 มม. แนะนำสกรู M3) |
| น้ำหนักสุทธิ | 300 กรัม |
| ซอฟต์แวร์ | HMIStudio |
จุดเด่นของ AMT070W016-L800X480R-1EEC Kinseal
- SPI NAND Flash 64 MB — มากกว่ารุ่น NOR Flash 16 MB ถึงสี่เท่า รองรับโปรเจกต์ที่มีหลายสิบหน้าจอ ภาพประกอบ และตาราง recipe
- COM1 และ COM2 เป็น RS232 ทั้งคู่ — เหมาะกับอุปกรณ์ที่มีพอร์ต RS232 เดิม เช่น เครื่องพิมพ์ฉลาก เครื่องชั่ง หรือ PLC รุ่นเก่า โดยไม่ต้องซื้อ converter
- DDR2 ภายใน 32 MB ทำงานร่วมกับ ARM9 600 MHz ทำให้สลับหน้าจอที่มีองค์ประกอบมากได้ลื่น
- ระบบสัมผัส Resistive กดผ่านถุงมือได้ทุกชนิด เหมาะกับไลน์ที่ต้องสวมถุงมือตลอดเวลา
- หน้าจอด้านหน้า IP65 พร้อมโครงสร้างระบายความร้อนแบบธรรมชาติ ไม่มีพัดลม
เปรียบเทียบรุ่นในกลุ่มเดียวกัน (Kinseal AMT / AMZ Series)
ตารางนี้รวบรวมจากเอกสารเลือกรุ่นฉบับเดียวกัน เพื่อให้เห็นภาพว่ารุ่นที่กำลังพิจารณาอยู่ตำแหน่งใด เมื่อเทียบกับรุ่นข้างเคียง ทั้งด้านขนาดจอ หน่วยความจำ พอร์ตสื่อสาร และภูมิคุ้มกันไฟฟ้า แถวที่ไฮไลต์คือรุ่น AMT070W016-L800X480R-1EEC ที่กำลังอธิบายในบทความนี้
| รุ่น | ขนาดจอ / ความละเอียด | ระบบสัมผัส | หน่วยความจำ | พอร์ตอนุกรม | USB | กำลังไฟ | น้ำหนัก |
|---|---|---|---|---|---|---|---|
| AMT043W124-L480X272C-1DEC | 4.3″ / 480×272 | Capacitive | 16 MB NOR | RS485 + RS232 | ไม่มี | 2 W | 200 ก. |
| AMT070W124-L800X480R-1DDC | 7″ / 800×480 | Resistive | 16 MB NOR | RS485 + RS485 | ไม่มี | 3.5 W | 300 ก. |
| AMT070W016-L800X480R-1EEC | 7″ / 800×480 | Resistive | 64 MB NAND | RS232 + RS232 | ไม่มี | 3.5 W | 300 ก. |
| AMZ070W01RXGAE | 7″ / 800×480 | Resistive | 128 MB NAND | RS232/485/422 + RS232/485 | Device + Host | 3.5 W | 400 ก. |
| AMZ101P24W01RED | 10.1″ / 1024×600 | Resistive | 128 MB NAND | RS232 + RS485 | Device + Host | 3.5 W | 280 ก. |
การใช้งานในอุตสาหกรรม
ระบบบรรจุและชั่งน้ำหนัก
COM1 ต่อเครื่องชั่ง RS232 และ COM2 ต่อเครื่องพิมพ์ฉลาก RS232 ในเครื่องเดียวโดยไม่ต้องใช้ converter
การปรับปรุงเครื่องจักรนำเข้ามือสอง
เครื่องจักรรุ่นเก่าจำนวนมากยังใช้พอร์ต RS232 เป็นช่องทางเชื่อมต่อหลัก จึงเสียบใช้งานได้ทันที
งานที่ต้องเก็บ recipe จำนวนมาก
Flash 64 MB รองรับการเก็บสูตรการผลิตหลายร้อยชุดไว้ในตัวจอ
ดูสินค้าอื่นในกลุ่มเดียวกันได้ที่ หมวดสินค้า HMI ทั้งหมดของ VR Automation
ข้อควรตรวจสอบก่อนสั่งซื้อ
- ชนิดพอร์ตอนุกรม — รหัสท้ายรุ่นเป็นตัวกำหนดว่าเป็น RS232 หรือ RS485 การสั่งผิดรหัสหมายถึงต้องซื้อตัวแปลงเพิ่มหรือเปลี่ยนของ
- ระบบสัมผัส — Resistive กดผ่านถุงมือได้ ส่วน Capacitive ต้องใช้นิ้วเปล่า ให้ยึดตามสภาพการทำงานจริงของพนักงาน
- ขนาดช่องเจาะและระยะรูสกรู — ต้องอ้างอิงจากแบบของผู้ผลิตก่อนตัดแผ่นเหล็ก เพราะแก้ไขภายหลังทำได้ยาก
- แรงดันไฟเลี้ยง — ทุกรุ่นในกลุ่มนี้เป็นไฟตรง ต้องมีพาวเวอร์ซัพพลาย 24 VDC ในตู้
- ช่องทางดาวน์โหลดโปรแกรม — บางรุ่นดาวน์โหลดผ่าน SD card เท่านั้น ควรเผื่อพื้นที่เข้าถึงช่องการ์ดหลังติดตั้ง
คำถามที่พบบ่อย (FAQ)
ทำไมรุ่น RS232 ถึงมีค่าภูมิคุ้มกันไฟฟ้าต่ำกว่ารุ่น RS485?
RS232 ใช้สัญญาณอ้างอิงกราวด์เส้นเดียว (single-ended) ในขณะที่ RS485 ใช้สัญญาณต่างศักย์สองเส้น (differential) ซึ่งหักล้างสัญญาณรบกวนร่วมได้ดีกว่า ผู้ผลิตจึงระบุค่าทดสอบตามความสามารถจริงของแต่ละอินเทอร์เฟซ
ระยะสายสูงสุดของ RS232 เท่าไร?
โดยทั่วไป RS232 ใช้ได้ราว 15 เมตรที่ความเร็วมาตรฐาน หากต้องเดินไกลกว่านั้นควรใช้ RS485 หรือใช้ตัวแปลง RS232-to-RS485 ที่ปลายทาง
Flash 64 MB กับ 16 MB ต่างกันในทางปฏิบัติอย่างไร?
พื้นที่ Flash ใช้เก็บไฟล์โปรเจกต์ ภาพประกอบ ฟอนต์ และข้อมูล recipe ยิ่งโปรเจกต์มีหน้าจอและภาพมาก ยิ่งต้องการพื้นที่มาก NAND Flash 64 MB จึงเหมาะกับโปรเจกต์ขนาดใหญ่กว่า
สรุป
AMT070W016-L800X480R-1EEC จาก Kinseal เป็นจอสัมผัสอุตสาหกรรมแบบ Serial พอร์ต RS232 คู่ที่มีข้อมูลสเปคครบถ้วนจากเอกสารผู้ผลิต ทำให้ประเมินความเหมาะสมกับงานได้ก่อนสั่งซื้อจริง หากยังไม่แน่ใจว่ารุ่นนี้ตรงกับงานของคุณหรือไม่ ทีมวิศวกรของ VR Automation ยินดีช่วยตรวจสอบสเปคและเสนอรุ่นทางเลือกให้ตรงกับหน้างานของคุณ
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: Product Selection Guide 2026 (English).pptx — VR Automation (เอกสารเทคนิคจากผู้ผลิต ใช้เป็นแหล่งค่าสเปคทุกค่าในบทความนี้)
- How to Configure Modbus RTU Over RS-485 — ขั้นตอนตั้งค่า baud rate / parity ให้ตรงกันทั้งสองฝั่ง
- EN 61000-6-2 — EMC Immunity Standard for Industry — อธิบายมาตรฐาน EMC immunity ที่ระบุใน spec ของสินค้า
- KINSEAL — Software & Configuration — ซอฟต์แวร์ configuration ที่ใช้กับจอซีรีส์นี้
