รีวิวเชิงเทคนิค AMT043W124-L480X272C-1DEC Kinseal Serial HMI — เจาะสเปคจริงจากเอกสารผู้ผลิต
สรุปย่อ: AMT043W124-L480X272C-1DEC คือจอ HMI ขนาด 4.3 นิ้วที่แตกต่างจากรุ่นพี่น้องตรงที่ใช้ระบบสัมผัสแบบ Capacitive แทน Resistive และให้พอร์ตผสม RS485 กับ RS232 อย่างละหนึ่ง จุดที่น่าสนใจที่สุดคือกินไฟสูงสุดเพียง 2 W แต่ยังมี DDR2 ภายในถึง 32 MB มากกว่ารุ่น 7 นิ้วบางรุ่นถึงสี่เท่า

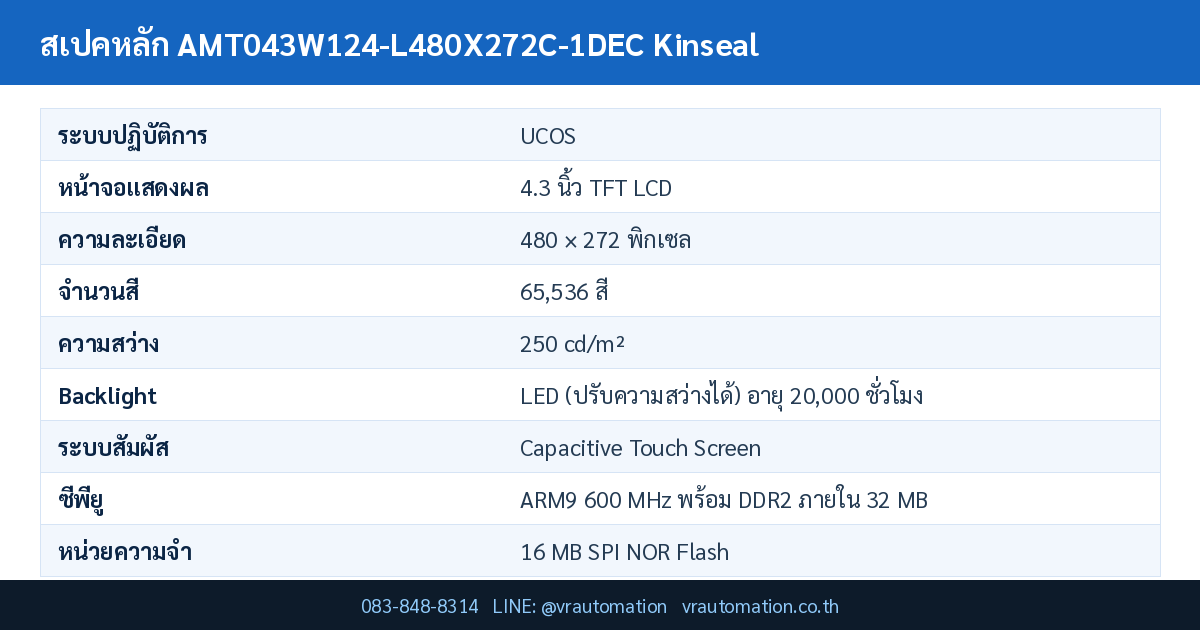

สเปคเทคนิคหลัก AMT043W124-L480X272C-1DEC
ตารางด้านล่างคัดลอกค่าทุกตัวมาจากเอกสารเลือกรุ่นของผู้ผลิต (Product Selection Guide 2026 (English).pptx) โดยไม่มีการประมาณค่าเพิ่มเติม วิศวกรสามารถใช้อ้างอิงในการออกแบบตู้คอนโทรลและคำนวณโหลดได้โดยตรง
| ระบบปฏิบัติการ | UCOS |
|---|---|
| หน้าจอแสดงผล | 4.3 นิ้ว TFT LCD |
| ความละเอียด | 480 × 272 พิกเซล |
| จำนวนสี | 65,536 สี |
| ความสว่าง | 250 cd/m² |
| Backlight | LED (ปรับความสว่างได้) อายุ 20,000 ชั่วโมง |
| ระบบสัมผัส | Capacitive Touch Screen |
| ซีพียู | ARM9 600 MHz พร้อม DDR2 ภายใน 32 MB |
| หน่วยความจำ | 16 MB SPI NOR Flash |
| RTC / Buzzer | รองรับทั้งสองอย่าง |
| เก็บข้อมูลเมื่อไฟดับ | รองรับ |
| พอร์ต USB | ไม่มี |
| วิธีดาวน์โหลดโปรแกรม | ผ่าน SD card |
| พอร์ตสื่อสาร | Serial 1: RS485 | Serial 2: RS232 |
| กำลังไฟ | สูงสุด 2 W |
| แรงดันไฟเลี้ยง | DC 9-30 V |
| ป้องกันไฟกระชาก | Surge ±1 kV |
| ทนไฟดับชั่วขณะ | < 5 ms |
| มาตรฐาน CE & RoHS | EN61000-6-2:2005, EN61000-6-4:2007 — Surge ±1 kV, EFT ±4 kV, ESD สัมผัส ±8 kV, ESD อากาศ ±8 kV |
| อุณหภูมิใช้งาน | -10 ℃ ~ 50 ℃ |
| อุณหภูมิจัดเก็บ | -30 ℃ ~ 70 ℃ |
| ความชื้นแวดล้อม | 10 ~ 90 %RH (ไม่ควบแน่น) |
| ทนแรงสั่นสะเทือน | 10-25 Hz (แกน X, Y, Z — 2g / 30 นาที) |
| การระบายความร้อน | Natural Air Cooling (ไม่ใช้พัดลม) |
| ระดับการป้องกัน | หน้าจอด้านหน้า IP65 / ตัวเรือนด้านหลัง IP20 |
| ขนาดภายนอก | 121.9 × 73.2 × 15.43 มม. |
| ขนาดหน้าจอ LCD | 107.1 × 68.8 × 6.13 มม. |
| พื้นที่แสดงผลจริง | 95.0 × 53.9 มม. |
| ระยะรูสกรู | 114.8 × 66 มม. (รู 3 มม. แนะนำสกรู M3) |
| น้ำหนักสุทธิ | 200 กรัม |
| ซอฟต์แวร์ | HMIStudio |
จุดเด่นของ AMT043W124-L480X272C-1DEC Kinseal
- ระบบสัมผัส Capacitive ให้การตอบสนองแบบเดียวกับสมาร์ตโฟน ไม่ต้องกดแรง และไม่มีชั้นฟิล์มที่สึกจากการกดซ้ำจุดเดิม
- DDR2 ภายใน 32 MB — พื้นที่หน่วยความจำทำงานมากกว่ารุ่น AMT070W124 ที่มี 8 MB ช่วยให้หน้าจอที่มีองค์ประกอบเยอะเปลี่ยนหน้าได้ลื่นกว่า
- พอร์ตผสม RS485 + RS232 — ต่อ PLC ผ่าน RS485 และต่อเครื่องอ่านบาร์โค้ดหรือเครื่องชั่งผ่าน RS232 ได้ในตัวเดียว
- กินไฟสูงสุดเพียง 2 W ต่ำที่สุดในกลุ่มที่เทียบในบทความนี้ เหมาะกับตู้ที่งบพาวเวอร์จำกัด
- ตัวเครื่องหนาเพียง 15.43 มม. น้ำหนัก 200 กรัม ติดตั้งบนฝาตู้บางหรือแผงควบคุมเคลื่อนที่ได้
เปรียบเทียบรุ่นในกลุ่มเดียวกัน (Kinseal AMT / AMZ Series)
ตารางนี้รวบรวมจากเอกสารเลือกรุ่นฉบับเดียวกัน เพื่อให้เห็นภาพว่ารุ่นที่กำลังพิจารณาอยู่ตำแหน่งใด เมื่อเทียบกับรุ่นข้างเคียง ทั้งด้านขนาดจอ หน่วยความจำ พอร์ตสื่อสาร และภูมิคุ้มกันไฟฟ้า แถวที่ไฮไลต์คือรุ่น AMT043W124-L480X272C-1DEC ที่กำลังอธิบายในบทความนี้
| รุ่น | ขนาดจอ / ความละเอียด | ระบบสัมผัส | หน่วยความจำ | พอร์ตอนุกรม | USB | กำลังไฟ | น้ำหนัก |
|---|---|---|---|---|---|---|---|
| AMT043W124-L480X272C-1DEC | 4.3″ / 480×272 | Capacitive | 16 MB NOR | RS485 + RS232 | ไม่มี | 2 W | 200 ก. |
| AMT070W124-L800X480R-1DDC | 7″ / 800×480 | Resistive | 16 MB NOR | RS485 + RS485 | ไม่มี | 3.5 W | 300 ก. |
| AMT070W016-L800X480R-1EEC | 7″ / 800×480 | Resistive | 64 MB NAND | RS232 + RS232 | ไม่มี | 3.5 W | 300 ก. |
| AMZ070W01RXGAE | 7″ / 800×480 | Resistive | 128 MB NAND | RS232/485/422 + RS232/485 | Device + Host | 3.5 W | 400 ก. |
| AMZ101P24W01RED | 10.1″ / 1024×600 | Resistive | 128 MB NAND | RS232 + RS485 | Device + Host | 3.5 W | 280 ก. |
การใช้งานในอุตสาหกรรม
แผงควบคุมเครื่องจักรขนาดเล็ก
หน้าจอ 4.3 นิ้วเพียงพอกับการแสดงสถานะ 1-2 หน้า และปรับ setpoint พื้นฐาน
สถานีตรวจสอบคุณภาพ
ใช้ RS232 รับข้อมูลจากเครื่องชั่งหรือเครื่องอ่านบาร์โค้ด และส่งผลผ่าน RS485 กลับไปยัง PLC สายการผลิต
ตู้ควบคุมในพื้นที่สะอาด
ผิวสัมผัส Capacitive เป็นกระจกเรียบ เช็ดทำความสะอาดง่ายกว่าจอ Resistive ที่มีฟิล์ม
ดูสินค้าอื่นในกลุ่มเดียวกันได้ที่ หมวดสินค้า HMI ทั้งหมดของ VR Automation
ข้อควรตรวจสอบก่อนสั่งซื้อ
- ชนิดพอร์ตอนุกรม — รหัสท้ายรุ่นเป็นตัวกำหนดว่าเป็น RS232 หรือ RS485 การสั่งผิดรหัสหมายถึงต้องซื้อตัวแปลงเพิ่มหรือเปลี่ยนของ
- ระบบสัมผัส — Resistive กดผ่านถุงมือได้ ส่วน Capacitive ต้องใช้นิ้วเปล่า ให้ยึดตามสภาพการทำงานจริงของพนักงาน
- ขนาดช่องเจาะและระยะรูสกรู — ต้องอ้างอิงจากแบบของผู้ผลิตก่อนตัดแผ่นเหล็ก เพราะแก้ไขภายหลังทำได้ยาก
- แรงดันไฟเลี้ยง — ทุกรุ่นในกลุ่มนี้เป็นไฟตรง ต้องมีพาวเวอร์ซัพพลาย 24 VDC ในตู้
- ช่องทางดาวน์โหลดโปรแกรม — บางรุ่นดาวน์โหลดผ่าน SD card เท่านั้น ควรเผื่อพื้นที่เข้าถึงช่องการ์ดหลังติดตั้ง
คำถามที่พบบ่อย (FAQ)
Capacitive กับ Resistive ต่างกันอย่างไรในงานอุตสาหกรรม?
Capacitive ตอบสนองไวและผิวเป็นกระจกทำความสะอาดง่าย แต่ต้องใช้นิ้วเปล่าหรือปากกาชนิดพิเศษ ส่วน Resistive กดผ่านถุงมือหรือด้วยวัตถุใดก็ได้ แต่ผิวเป็นฟิล์มที่สึกได้ตามอายุการใช้งาน สเปกของ Kinseal ระบุความแข็งผิวจอ Resistive ไว้ที่ 4H
รุ่นนี้จำกำหนดค่าเดิมไว้เมื่อไฟดับหรือไม่?
รองรับ Power-off Data Retention และมี RTC ในตัว จึงเก็บค่าที่ตั้งไว้และเวลาไว้ได้ นอกจากนี้ยังทนไฟดับชั่วขณะได้ต่ำกว่า 5 มิลลิวินาทีโดยไม่รีสตาร์ท
ต้องเจาะหน้าตู้ขนาดเท่าไร?
ตัวเครื่องขนาด 121.9 × 73.2 มม. และระยะรูสกรู 114.8 × 66 มม. รูขนาด 3 มม. ใช้สกรู M3 ควรอ้างอิงแบบเจาะจากคู่มือผู้ผลิตก่อนตัดแผ่นเหล็กจริง
สรุป
AMT043W124-L480X272C-1DEC จาก Kinseal เป็นจอสัมผัสอุตสาหกรรมแบบ Serial ระบบสัมผัส Capacitiveที่มีข้อมูลสเปคครบถ้วนจากเอกสารผู้ผลิต ทำให้ประเมินความเหมาะสมกับงานได้ก่อนสั่งซื้อจริง หากยังไม่แน่ใจว่ารุ่นนี้ตรงกับงานของคุณหรือไม่ ทีมวิศวกรของ VR Automation ยินดีช่วยตรวจสอบสเปคและเสนอรุ่นทางเลือกให้ตรงกับหน้างานของคุณ
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: Product Selection Guide 2026 (English).pptx — VR Automation (เอกสารเทคนิคจากผู้ผลิต ใช้เป็นแหล่งค่าสเปคทุกค่าในบทความนี้)
- How to Configure Modbus RTU Over RS-485 — ขั้นตอนตั้งค่า baud rate / parity ให้ตรงกันทั้งสองฝั่ง
- EN 61000-6-2 — EMC Immunity Standard for Industry — อธิบายมาตรฐาน EMC immunity ที่ระบุใน spec ของสินค้า
- KINSEAL — Software & Configuration — ซอฟต์แวร์ configuration ที่ใช้กับจอซีรีส์นี้
