สรุปสเปค 80HK-A02430-CS2A3-N Samkoon Servo Motor ครบจบ ฉบับวิศวกร
สรุปย่อ: 80HK-A02430-CS2A3-N คือมอเตอร์เซอร์โว AC ซีรีส์ HK ของ Samkoon (显控科技) หน้าแปลน 80×80 มม.
กำลังพิกัด 750 W แรงบิดพิกัด 2.39 N·m ที่ 3000 rpm ใช้แรงดัน AC 220 V
ติดตั้งเอ็นโค้ดเดอร์สัมบูรณ์ชนิดแม่เหล็ก 17-bit Absolute Single-turn และมาพร้อมเบรกยึดเพลา (Holding Brake) สำหรับแกนแนวตั้ง
จับคู่กับไดรฟ์ R8-2208P-N (750 W) ในระบบเดียวกัน
บทความนี้ถอดค่าทางเทคนิคทุกบรรทัดจาก คู่มือเลือกรุ่นระบบเซอร์โว Samkoon ฉบับ 20250723
เพื่อให้วิศวกรออกแบบและทีมซ่อมบำรุงใช้ตรวจสอบก่อนสั่งซื้อหรือเปลี่ยนทดแทน โดยเน้นสามเรื่องที่มักทำให้เลือกรุ่นผิด ได้แก่
ความสอดคล้องระหว่างมอเตอร์กับไดรฟ์ ชนิดเอ็นโค้ดเดอร์ที่ส่งผลถึงสายและแบตเตอรี่ และการมีหรือไม่มีเบรกยึดเพลา

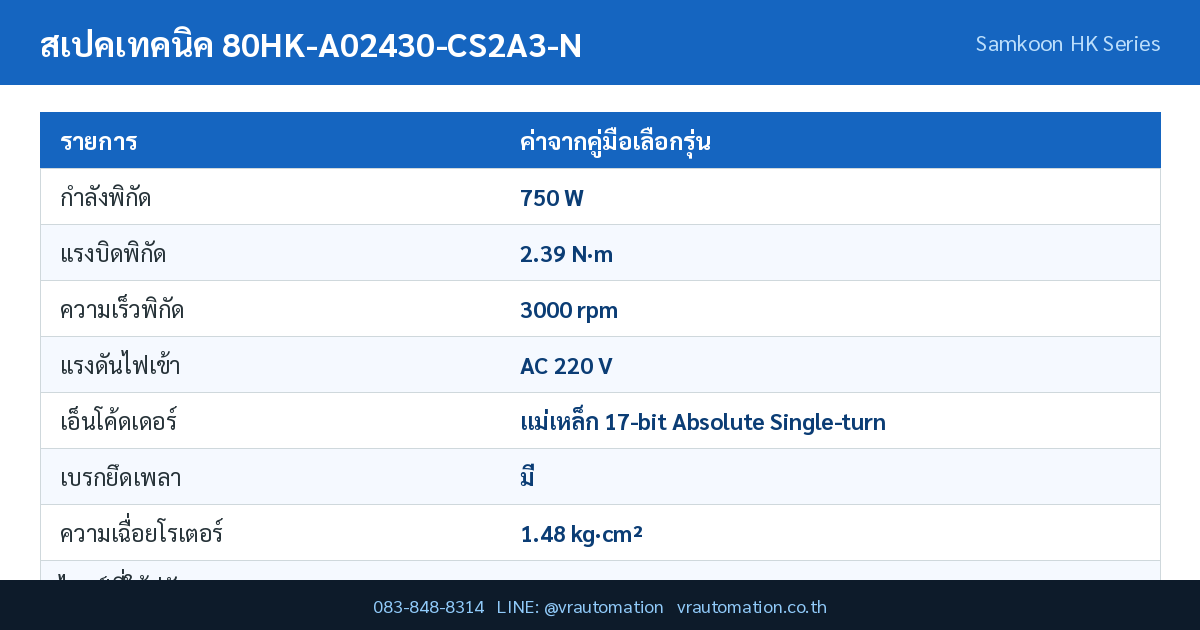

สเปคเทคนิคหลัก 80HK-A02430-CS2A3-N
| รายการ | ค่าจากคู่มือเลือกรุ่น |
|---|---|
| รุ่น (Model) | 80HK-A02430-CS2A3-N |
| ยี่ห้อ / ซีรีส์ | Samkoon (显控科技) — ซีรีส์ HK |
| ขนาดหน้าแปลน | 80 × 80 mm |
| กำลังพิกัด (Rated Power) | 750 W |
| แรงบิดพิกัด (Rated Torque) | 2.39 N·m |
| ความเร็วพิกัด (Rated Speed) | 3000 rpm |
| กระแสพิกัด (Rated Current) | 4.4 A |
| แรงดันไฟเข้า | AC 220 V |
| ชนิดเอ็นโค้ดเดอร์ | แม่เหล็ก 17-bit Absolute Single-turn |
| เบรกยึดเพลา (Holding Brake) | มี |
| ความยาวตัวมอเตอร์ | 134 mm |
| โมเมนต์ความเฉื่อยโรเตอร์ | 1.48 kg·cm² |
| โครงสร้างปลายเพลา | ลิ่มแบน (Flat Key) กว้าง 6 mm |
| เวอร์ชันมอเตอร์ | N (ขั้วต่อ Sanzhu / 三竹端子) |
จึงใช้สายเอ็นโค้ดเดอร์ 4 แกน (AF-N030P1-SC04B (3 m, 4 แกน, หัว Sanzhu)) ตัดปัญหาแบตหมดกลางไลน์ไปได้เลย
แต่ต้องแลกด้วยการที่ระบบจำได้เฉพาะตำแหน่งภายใน 1 รอบ — ถ้าแกนของคุณเป็นสกรูที่หมุนหลายรอบต่อ 1 ระยะชัก ควรพิจารณารุ่น M แทน
ถอดรหัสรุ่น 80HK-A02430-CS2A3-N ทีละตำแหน่ง
คู่มือเลือกรุ่นหน้า 10 กำหนดกฎการตั้งชื่อไว้ 11 ตำแหน่ง อ่านตามนี้จะสั่งของได้ตรงรุ่นโดยไม่ต้องเดา:
| ตำแหน่ง | รหัส | ความหมาย |
|---|---|---|
| ① ขนาดหน้าแปลน | 80 | 80×80 mm |
| ② ซีรีส์ | HK | มอเตอร์เซอร์โว AC ซีรีส์ HK |
| ③ ชนิดเอ็นโค้ดเดอร์ | A | A = เอ็นโค้ดเดอร์สัมบูรณ์ 17 บิต |
| ④ แรงบิดพิกัด | 024 | 2.39 N·m |
| ⑤ ความเร็วพิกัด | 30 | 3000 rpm |
| ⑥ เทคโนโลยีเอ็นโค้ดเดอร์ | C | C = แม่เหล็ก (Magnetic) |
| ⑦ ชนิดการนับรอบ | S | S = Single-turn (รอบเดียว) |
| ⑧ แรงดันไฟเข้า | 2 | 2 = AC 220 V |
| ⑨ โครงสร้างปลายเพลา | A | ลิ่มแบน ความกว้างลิ่ม 6 mm |
| ⑩ เบรกยึดเพลา | 3 | 3 = มีเบรก |
| ⑪ เวอร์ชันมอเตอร์ | N | N (ขั้วต่อ Sanzhu / 三竹端子) |
ไดรฟ์และสายที่ใช้คู่กับ 80HK-A02430-CS2A3-N
มอเตอร์ HK ต้องใช้ร่วมกับไดรฟ์เซอร์โวซีรีส์ R8 ซึ่งรองรับเอ็นโค้ดเดอร์ Tamagawa 17/23 บิต
สำหรับ 80HK-A02430-CS2A3-N (750 W / AC 220 V) รุ่นไดรฟ์ที่จับคู่ได้คือ:
| รายการ | ค่าจากคู่มือ |
|---|---|
| ไดรฟ์ที่แนะนำ | R8-2208P-N |
| กำลังไดรฟ์ | 750 W |
| กระแสไดรฟ์ | 5.5 A |
| แรงดันไฟเข้าไดรฟ์ | 1 เฟส 220 VAC |
| รูปแบบควบคุม | พัลส์ / อนาล็อก / RS485 (รุ่น P) หรือ EtherCAT (รุ่น Z) |
| ขนาดไดรฟ์ | 50×160×173 mm |
| น้ำหนักไดรฟ์ | 1 kg |
| สายเอ็นโค้ดเดอร์ | AF-N030P1-SC04B (3 m, 4 แกน, หัว Sanzhu) |
| สายกำลัง | AP-N030P2-SC06B (3 m, 6 แกน, มีสายเบรก) |
ไม่ใช่หัว AMP หรือหัวการบินแบบรุ่นมาตรฐาน จึงต้องสั่งสายชุด AF-…-SC และ AP-…-SC เท่านั้น
สายหัว AMP (HF-/HP-) เสียบไม่เข้า — เป็นจุดที่สั่งผิดบ่อยที่สุดเวลาสั่งอะไหล่ทดแทน
จุดเด่นของ 80HK-A02430-CS2A3-N
- เอ็นโค้ดเดอร์สัมบูรณ์ 17 บิต — ให้ความละเอียด 131,072 พัลส์ต่อรอบ อ่านตำแหน่งได้ทันทีเมื่อจ่ายไฟ ไม่ต้อง Homing ใหม่ทุกครั้ง
- เอ็นโค้ดเดอร์ชนิดแม่เหล็ก — ทนแรงสั่นสะเทือนและฝุ่นได้ดีกว่าออปติคอลในสภาพแวดล้อมโรงงานทั่วไป
- อัตราส่วนแรงบิดต่อความเฉื่อยที่ 1.61 N·m ต่อ 1.48 kg·cm² — ค่าความเฉื่อยโรเตอร์ 1.48 kg·cm² จากคู่มือ ใช้คำนวณอัตราส่วนความเฉื่อยโหลดได้โดยตรง
- มีเบรกยึดเพลาในตัว — ยึดโหลดค้างไว้เมื่อไฟดับ เหมาะกับแกน Z แนวตั้งที่ต้องกันชิ้นงานตกโดยเฉพาะ
- ใช้ไฟ 220 V ที่หาได้ทั่วไปในโรงงานไทย — ติดตั้งง่าย ไม่ต้องเดินระบบไฟ 380 V เพิ่ม
เปรียบเทียบกับรุ่นอื่นหน้าแปลน 80 มม. ในคู่มือเล่มเดียวกัน
| รุ่น | กำลัง | แรงบิด | ความเร็ว | เบรก | แรงดัน | ความเฉื่อย (kg·cm²) |
|---|---|---|---|---|---|---|
| 80HK-A02430-CS2A3-N | 750 W | 2.39 N·m | 3000 rpm | มี | AC 220 V | 1.48 |
| 80HK-A03825-CM2A3-A | 1000 W | 3.8 N·m | 3000 rpm | มี | AC 220 V | 2.27 |
เกณฑ์ตรวจก่อนสั่ง — ใช้ตารางนี้เช็คทีละข้อ
| หัวข้อตรวจ | ค่าอ้างอิงของรุ่นนี้ | หมายเหตุ |
|---|---|---|
| แรงบิดต่อเนื่อง (RMS) | ต้องไม่เกิน 2.39 N·m ตลอดรอบการทำงาน | คำนวณจาก duty cycle จริง ไม่ใช่ค่าพีคเพียงจุดเดียว |
| ความเร็วสูงสุดที่ต้องการ | ไม่ควรเกิน 3000 rpm | ถ้าต้องการเร็วกว่านี้ ให้ใช้รุ่นความเร็วพิกัดสูงกว่าแทนการเร่งเกินพิกัด |
| อัตราส่วนความเฉื่อยโหลด/มอเตอร์ | แนะนำ ≤ 10:1 (ที่ดีคือ ≤ 5:1) | ความเฉื่อยโรเตอร์ 1.48 kg·cm² × 10 = เพดานความเฉื่อยโหลดโดยประมาณ |
| แกนติดตั้ง | แนวตั้ง — ต้องใช้รุ่นมีเบรก | เบรกเซอร์โวออกแบบมายึดเพลานิ่ง ไม่ใช่เบรกหยุดขณะหมุน |
| ระบบไฟหน้างาน | AC 220 V | ต้องตรงกับไดรฟ์ R8-2208P-N (1 เฟส 220 VAC) |
| ระยะจากตู้ถึงมอเตอร์ | ≤ 15 เมตร | เกิน 15 เมตรต้องสั่งสายพิเศษ ราคาขยับขึ้นมาก |
แนวทางติดตั้งและตั้งค่าเริ่มต้นสำหรับ 80HK-A02430-CS2A3-N
ขั้นตอนที่ทีมช่างควรทำตามลำดับเมื่อรับมอเตอร์และไดรฟ์ชุดใหม่ เพื่อลดโอกาสเกิด Alarm ตอนจ่ายไฟครั้งแรก:
- ตรวจรหัสรุ่นบนป้ายมอเตอร์ให้ตรงทั้ง 11 ตำแหน่ง โดยเฉพาะตำแหน่งที่ ⑧ (แรงดัน) และ ⑩ (เบรก)
เพราะ 80HK-A02430-CS2A3-N เป็นรุ่น AC 220 V และมีเบรก หากสลับกับรุ่นข้างเคียงจะเสียบเข้าได้แต่ทำงานผิดเงื่อนไข - เดินสายกำลังและสายเอ็นโค้ดเดอร์แยกรางกัน ควรห่างกันอย่างน้อย 30 ซม. หรือใช้แผ่นกั้นโลหะ
เพราะสายกำลังที่ขับด้วย PWM เป็นแหล่งสัญญาณรบกวนหลักที่ทำให้เอ็นโค้ดเดอร์อ่านค่าผิดพลาด - ต่อกราวด์ชีลด์ของสายเอ็นโค้ดเดอร์ที่ฝั่งไดรฟ์เพียงจุดเดียว การต่อกราวด์ทั้งสองฝั่งจะทำให้เกิดกระแสวนในชีลด์
- ตั้งค่าพารามิเตอร์พื้นฐานของไดรฟ์ R8-2208P-N ได้แก่ รหัสมอเตอร์ โหมดควบคุม (ตำแหน่ง / ความเร็ว / แรงบิด)
และอัตราทดเกียร์อิเล็กทรอนิกส์ ซึ่งไดรฟ์ซีรีส์ R8 ตั้งค่าได้ตั้งแต่ 1 ถึง 1,073,741,824 ทั้งตัวเศษและตัวส่วน - รัน JOG ที่ความเร็วต่ำก่อนต่อโหลดจริง ฟังเสียงและดูค่ากระแสว่าอยู่ในช่วงปกติ
แล้วจึงใช้ฟังก์ชันระบุความเฉื่อยโหลด (Load Inertia Identification) และ Auto-tuning ที่ไดรฟ์ R8 มีมาให้ - เปิดใช้ตัวกรองเรโซแนนซ์ (Notch Filter) หากพบการสั่นทางกลหลังต่อโหลดจริง ก่อนจะไปไล่ปรับเกนทีละตัว
การใช้งานในอุตสาหกรรม
- สายพานลำเลียงแบบ Index ในไลน์บรรจุ
- เครื่อง CNC Router ขนาดกลาง แกน X/Y
- เครื่องตัด-ม้วนฟิล์ม (Cut to Length)
ดูสินค้ากลุ่มเซอร์โวและอุปกรณ์ควบคุมการเคลื่อนที่ทั้งหมดได้ที่
หมวดหมู่ Servo Motor & Drive
หากต้องการต่อร่วมกับตัวควบคุม ดูได้ที่ หมวดหมู่ PLC
หรือเลือกดูสินค้าทั้งหมดที่ หน้าร้านค้า VR Automation
คำถามที่พบบ่อย (FAQ)
Q1: 80HK-A02430-CS2A3-N ใช้ไดรฟ์รุ่นไหน?
A: ใช้ไดรฟ์ซีรีส์ R8 รุ่น R8-2208P-N (750 W, 5.5 A, 1 เฟส 220 VAC) ตามตารางเลือกรุ่นไดรฟ์หน้า 4 ของคู่มือ หากต้องการควบคุมผ่าน EtherCAT ให้เปลี่ยนรหัสตำแหน่งที่ ④ จาก P เป็น Z
Q2: ต้องใส่แบตเตอรี่ให้เอ็นโค้ดเดอร์หรือไม่?
A: ไม่ต้อง เพราะ 80HK-A02430-CS2A3-N เป็นเอ็นโค้ดเดอร์ Single-turn แบบไม่ใช้แบตเตอรี่ (单圈绝对式无电池) ใช้สายเอ็นโค้ดเดอร์ 4 แกน (AF-N030P1-SC04B (3 m, 4 แกน, หัว Sanzhu))
Q3: ใช้เบรกในตัวหยุดมอเตอร์ขณะกำลังหมุนได้ไหม?
A: ไม่ควร เบรกของ 80HK-A02430-CS2A3-N เป็นเบรกยึดเพลาแบบสปริงจับ–ไฟฟ้าปลด ออกแบบมาเพื่อ “ยึดโหลดค้าง” ขณะหยุดหรือไฟดับ การใช้หยุดขณะหมุนจะทำให้ผ้าเบรกสึกเร็วผิดปกติ ให้ใช้การเบรกทางไฟฟ้าของไดรฟ์แทน
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: 【显控科技】伺服系统产品选型手册-20250723.pdf — VR Automation (คู่มือเลือกรุ่นระบบเซอร์โว Samkoon ฉบับ 23 ก.ค. 2025, ตารางเลือกรุ่นมอเตอร์ HK หน้า 11–17, ตารางไดรฟ์ R8 หน้า 4, ตารางสาย หน้า 19–23)
- Samkoon — HK Series Servo Motors — หน้าผลิตภัณฑ์ทางการของมอเตอร์เซอร์โวซีรีส์ HK
- Machine Design — Choosing Servomotor Brakes — เบรกเซอร์โวเป็นแบบสปริงจับ–ไฟฟ้าปลด ใช้ยึดนิ่ง ไม่ใช่เบรกหยุดการเคลื่อนที่
- Rockwell Automation — Vertical Load and Holding Brake Management — คู่มือการจัดการเบรกยึดเพลาสำหรับโหลดแนวตั้ง
- Rexel Automation — Choosing a Servo Motor Brake — การเผื่อแรงบิดยึดของเบรกเหนือโหลดจริง
