สรุปสเปค 60HK-A01330-CS2F2 Samkoon Servo Motor ครบจบ ฉบับวิศวกร
สรุปย่อ: 60HK-A01330-CS2F2 คือ AC Servo Motor ตระกูล HK Series ของ Samkoon ขนาดหน้าแปลน 60 × 60 มม. กำลังพิกัด 400 วัตต์ (0.4 kW) ให้แรงบิดพิกัด 1.27 N·m ที่ความเร็วพิกัด 3000 rpm ใช้แหล่งจ่าย 220 VAC และติดตั้งเอนโคดเดอร์แม่เหล็กสัมบูรณ์ 17 บิต แบบ Single-turn (แยกส่วน) รุ่นนี้เป็นรุ่นไม่มีเบรกยึด จัดอยู่ในกลุ่มงานเบา ทำงานร่วมกับไดรฟ์ตระกูล R8 ของ Samkoon ได้โดยตรง

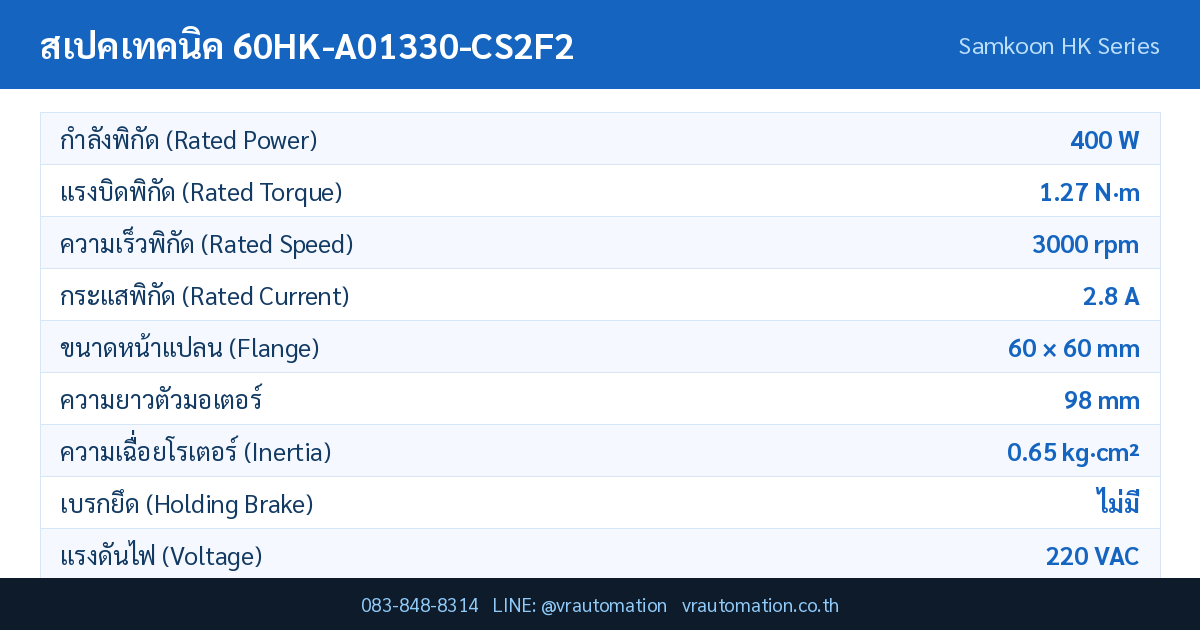

สเปคเทคนิคหลัก 60HK-A01330-CS2F2
ข้อมูลทั้งหมดด้านล่างอ้างอิงจากตารางเลือกรุ่นมอเตอร์เซอร์โวในคู่มือเลือกรุ่นระบบเซอร์โวของ Samkoon โดยตรง
| รายการ | ค่าตามสเปค |
|---|---|
| รุ่น (Model) | 60HK-A01330-CS2F2 |
| ขนาดหน้าแปลน (Flange Size) | 60 × 60 มม. |
| กำลังพิกัด (Rated Power) | 400 W (0.4 kW) |
| แรงบิดพิกัด (Rated Torque) | 1.27 N·m |
| ความเร็วพิกัด (Rated Speed) | 3000 rpm |
| กระแสพิกัด (Rated Current) | 2.8 A |
| ความยาวตัวมอเตอร์ (Length) | 98 มม. |
| ความเฉื่อยโรเตอร์ (Rotor Inertia) | 0.65 kg·cm² |
| เบรกยึด (Holding Brake) | ไม่มี |
| ระบบวัดตำแหน่ง (Encoder) | เอนโคดเดอร์แม่เหล็กสัมบูรณ์ 17 บิต แบบ Single-turn (แยกส่วน) (Split single-turn 17-bit absolute magnetic) |
| แรงดันไฟฟ้า (Voltage) | 220 VAC |
| ตระกูลไดรฟ์ที่ใช้คู่กัน | Samkoon R8 Series AC Servo Drive |
จุดเด่นของ 60HK-A01330-CS2F2 Samkoon
- อัตราส่วนแรงบิดต่อขนาดที่ลงตัว — ที่หน้าแปลนเพียง 60 มม. และความยาว 98 มม. รุ่นนี้ให้แรงบิดพิกัดถึง 1.27 N·m ที่ 3000 rpm ทำให้ออกแบบชุดขับเคลื่อนได้กะทัดรัดโดยไม่เสียสมรรถนะ
- ระบบวัดตำแหน่งความละเอียดสูง — ใช้เอนโคดเดอร์แม่เหล็กสัมบูรณ์ 17 บิต แบบ Single-turn (แยกส่วน) ซึ่งเป็นเอนโคดเดอร์แบบแม่เหล็กที่ทนแรงสั่นสะเทือนและฝุ่นได้ดีในสภาพโรงงาน เป็นแบบ Single-turn ที่ให้ตำแหน่งสัมบูรณ์ภายในหนึ่งรอบ เพียงพอสำหรับแกนหมุนหรือแกนที่มีจุดอ้างอิงทางกล ช่วยลดต้นทุนระบบเมื่อไม่จำเป็นต้องนับรอบสะสม
- ความเฉื่อยโรเตอร์ 0.65 kg·cm² — ค่านี้เป็นตัวเลขสำคัญที่สุดในการจับคู่กับโหลดจริง ใช้เทียบกับความเฉื่อยของโหลดที่สะท้อนมาที่เพลาเพื่อกำหนดอัตราส่วนความเฉื่อยให้อยู่ในเกณฑ์ที่จูนได้ง่าย
- ตัวเลือกเบรกยึดที่ตรงกับลักษณะแกน — รุ่น 60HK-A01330-CS2F2 เป็นรุ่นไม่มีเบรกยึด เหมาะกับแกนแนวนอนหรือแกนที่มีกลไกกันย้อนกลับอยู่แล้ว ช่วยลดต้นทุนและความยาวตัวมอเตอร์
- ทำงานร่วมกับไดรฟ์ R8 ได้ทันที — ไดรฟ์ตระกูล R8 รองรับทั้งการควบคุมแบบพัลส์และบัส EtherCAT (CoE) พร้อมฟังก์ชัน auto-tuning และการยับยั้งการสั่นพ้องเชิงกล ทำให้ commissioning เร็วกว่าการจับคู่ข้ามยี่ห้อ
เปรียบเทียบรุ่นในซีรีส์เดียวกัน
ตารางด้านล่างเทียบ 60HK-A01330-CS2F2 กับรุ่นอื่นในตระกูล HK Series ที่ VR Automation จำหน่าย เพื่อช่วยตัดสินใจเลือกขนาดที่เหมาะกับงาน
| รุ่น | กำลัง (W) | แรงบิด (N·m) | ความเร็ว (rpm) | กระแส (A) | เบรก |
|---|---|---|---|---|---|
| 60HK-A00630-CM2B3-A | 200 | 0.64 | 3000 | 1.7 | มี |
| 60HK-A01330-CS2F2 | 400 | 1.27 | 3000 | 2.8 | ไม่มี |
| 60HK-A00630-CM2B3-A | 200 | 0.64 | 3000 | 1.7 | มี |
| 80HK-A02430-CS2A3-A | 750 | 2.39 | 3000 | 4.4 | มี |
การใช้งานในอุตสาหกรรม
ด้วยกำลัง 400 W และแรงบิด 1.27 N·m รุ่น 60HK-A01330-CS2F2 จัดอยู่ในกลุ่มงานเบา ซึ่งเหมาะกับงานต่อไปนี้
- เครื่องบรรจุขนาดเล็ก และงานลักษณะเดียวกัน — เครื่องบรรจุขนาดเล็ก เครื่องติดฉลาก แกนป้อนวัสดุ (feeder) และแขนหยิบจับน้ำหนักเบา
- งานควบคุมตำแหน่งที่ต้องการความแม่นยำสูง — ด้วยเอนโคดเดอร์สัมบูรณ์ความละเอียดสูง ระบบสามารถอ้างอิงตำแหน่งได้ทันทีหลังจ่ายไฟ ลดเวลา cycle ในเครื่องจักรที่ต้องเริ่มงานบ่อย
- งานที่ต้องซิงค์หลายแกน — เมื่อใช้คู่กับไดรฟ์ R8 บน EtherCAT สามารถทำ Cycle Synchronized Position (CSP) ที่คาบ 1 ms เพื่อประสานหลายแกนในเครื่องจักรเดียวกัน
ดูสินค้ากลุ่มเซอร์โวมอเตอร์และไดรฟ์ทั้งหมดได้ที่ หมวดหมู่ Servo ของ VR Automation หรือเลือกดูสินค้าออโตเมชันทั้งหมดที่ หน้าร้านค้า
FAQ
ถาม: 60HK-A01330-CS2F2 ต้องใช้ไดรฟ์รุ่นไหน?
ตอบ: ใช้ไดรฟ์ตระกูล Samkoon R8 Series ที่มีพิกัดกำลังสอดคล้องกับมอเตอร์ 400 W
โดยควรตรวจสอบตารางจับคู่ไดรฟ์–มอเตอร์ในคู่มือ R8 ก่อนสั่งซื้อ เพราะบางคู่เป็น standard matching และบางคู่เป็น partial matching
ถาม: ต้องใช้แบตเตอรี่สำหรับเอนโคดเดอร์หรือไม่?
ตอบ: รุ่นนี้เป็นเอนโคดเดอร์แบบ Single-turn สัมบูรณ์ จึงไม่จำเป็นต้องใช้แบตเตอรี่สำหรับนับรอบสะสม แต่ยังคงให้ตำแหน่งสัมบูรณ์ภายในหนึ่งรอบทันทีที่จ่ายไฟ
ถาม: เลือกรุ่นมีเบรกกับไม่มีเบรกอย่างไร?
ตอบ: ถ้าแกนเป็นแนวตั้งหรือมีโหลดที่จะไหลลงเมื่อตัดไฟ ต้องเลือกรุ่นมีเบรกยึดเสมอ
รุ่น 60HK-A01330-CS2F2 เป็นรุ่นไม่มีเบรก และมีความยาวตัว 98 มม.
ซึ่งต้องเผื่อพื้นที่ติดตั้งให้สอดคล้องกับแบบเครื่องจักร
สนใจสั่งซื้อ 60HK-A01330-CS2F2 Samkoon?
VR Automation จำหน่ายและให้บริการติดตั้ง พร้อมทีมช่างผู้เชี่ยวชาญ
โทรสอบถามราคา: 083-848-8314
อีเมล: [email protected]
Line: @vrautomation
สต๊อกกรุณาสอบถาม | รับประกันสินค้า | บริการหลังการขาย | ออกใบกำกับภาษีได้
