สรุปสเปค 60HK-A00630-CM2B3-A Samkoon Servo Motor ครบจบ ฉบับวิศวกร
สรุปย่อ: 60HK-A00630-CM2B3-A คือ AC Servo Motor ตระกูล HK Series ของ Samkoon ขนาดหน้าแปลน 60 × 60 มม. กำลังพิกัด 200 วัตต์ (0.2 kW) ให้แรงบิดพิกัด 0.64 N·m ที่ความเร็วพิกัด 3000 rpm ใช้แหล่งจ่าย 220 VAC และติดตั้งเอนโคดเดอร์แม่เหล็กสัมบูรณ์ 17 บิต แบบ Multi-turn รุ่นนี้มาพร้อมเบรกยึด (holding brake) ในตัว จึงเหมาะกับแกนแนวตั้งหรือแกนที่ต้องค้างตำแหน่งเมื่อตัดไฟ จัดอยู่ในกลุ่มงานเบา ทำงานร่วมกับไดรฟ์ตระกูล R8 ของ Samkoon ได้โดยตรง

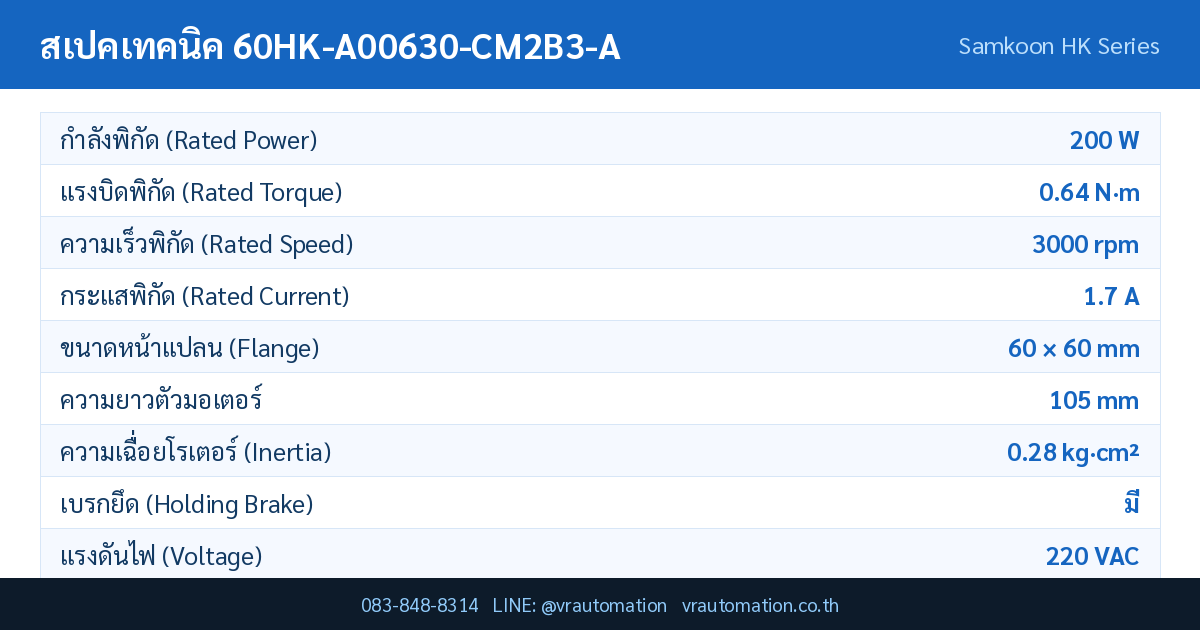

สเปคเทคนิคหลัก 60HK-A00630-CM2B3-A
ข้อมูลทั้งหมดด้านล่างอ้างอิงจากตารางเลือกรุ่นมอเตอร์เซอร์โวในคู่มือเลือกรุ่นระบบเซอร์โวของ Samkoon โดยตรง
| รายการ | ค่าตามสเปค |
|---|---|
| รุ่น (Model) | 60HK-A00630-CM2B3-A |
| ขนาดหน้าแปลน (Flange Size) | 60 × 60 มม. |
| กำลังพิกัด (Rated Power) | 200 W (0.2 kW) |
| แรงบิดพิกัด (Rated Torque) | 0.64 N·m |
| ความเร็วพิกัด (Rated Speed) | 3000 rpm |
| กระแสพิกัด (Rated Current) | 1.7 A |
| ความยาวตัวมอเตอร์ (Length) | 105 มม. |
| ความเฉื่อยโรเตอร์ (Rotor Inertia) | 0.28 kg·cm² |
| เบรกยึด (Holding Brake) | มี |
| ระบบวัดตำแหน่ง (Encoder) | เอนโคดเดอร์แม่เหล็กสัมบูรณ์ 17 บิต แบบ Multi-turn (Multi-turn 17-bit absolute magnetic) |
| แรงดันไฟฟ้า (Voltage) | 220 VAC |
| ตระกูลไดรฟ์ที่ใช้คู่กัน | Samkoon R8 Series AC Servo Drive |
จุดเด่นของ 60HK-A00630-CM2B3-A Samkoon
- อัตราส่วนแรงบิดต่อขนาดที่ลงตัว — ที่หน้าแปลนเพียง 60 มม. และความยาว 105 มม. รุ่นนี้ให้แรงบิดพิกัดถึง 0.64 N·m ที่ 3000 rpm ทำให้ออกแบบชุดขับเคลื่อนได้กะทัดรัดโดยไม่เสียสมรรถนะ
- ระบบวัดตำแหน่งความละเอียดสูง — ใช้เอนโคดเดอร์แม่เหล็กสัมบูรณ์ 17 บิต แบบ Multi-turn ซึ่งเป็นเอนโคดเดอร์แบบแม่เหล็กที่ทนแรงสั่นสะเทือนและฝุ่นได้ดีในสภาพโรงงาน เป็นแบบ Multi-turn ที่จดจำได้ทั้งตำแหน่งภายในรอบและจำนวนรอบสะสม แม้ตัดไฟก็ไม่ต้อง Homing ใหม่ เหมาะกับแกนสกรูหลายรอบและระบบที่ต้องการ start-up เร็ว
- ความเฉื่อยโรเตอร์ 0.28 kg·cm² — ค่านี้เป็นตัวเลขสำคัญที่สุดในการจับคู่กับโหลดจริง ใช้เทียบกับความเฉื่อยของโหลดที่สะท้อนมาที่เพลาเพื่อกำหนดอัตราส่วนความเฉื่อยให้อยู่ในเกณฑ์ที่จูนได้ง่าย
- ตัวเลือกเบรกยึดที่ตรงกับลักษณะแกน — รุ่น 60HK-A00630-CM2B3-A มาพร้อมเบรกยึด (holding brake) ในตัว จึงเหมาะกับแกนแนวตั้งหรือแกนที่ต้องค้างตำแหน่งเมื่อตัดไฟ
- ทำงานร่วมกับไดรฟ์ R8 ได้ทันที — ไดรฟ์ตระกูล R8 รองรับทั้งการควบคุมแบบพัลส์และบัส EtherCAT (CoE) พร้อมฟังก์ชัน auto-tuning และการยับยั้งการสั่นพ้องเชิงกล ทำให้ commissioning เร็วกว่าการจับคู่ข้ามยี่ห้อ
เปรียบเทียบรุ่นในซีรีส์เดียวกัน
ตารางด้านล่างเทียบ 60HK-A00630-CM2B3-A กับรุ่นอื่นในตระกูล HK Series ที่ VR Automation จำหน่าย เพื่อช่วยตัดสินใจเลือกขนาดที่เหมาะกับงาน
| รุ่น | กำลัง (W) | แรงบิด (N·m) | ความเร็ว (rpm) | กระแส (A) | เบรก |
|---|---|---|---|---|---|
| 60HK-A00630-CM2B3-A | 200 | 0.64 | 3000 | 1.7 | มี |
| 60HK-A01330-CS2F2 | 400 | 1.27 | 3000 | 2.8 | ไม่มี |
| 60HK-A01330-CS2F2 | 400 | 1.27 | 3000 | 2.8 | ไม่มี |
| 80HK-A02430-CS2A3-A | 750 | 2.39 | 3000 | 4.4 | มี |
การใช้งานในอุตสาหกรรม
ด้วยกำลัง 200 W และแรงบิด 0.64 N·m รุ่น 60HK-A00630-CM2B3-A จัดอยู่ในกลุ่มงานเบา ซึ่งเหมาะกับงานต่อไปนี้
- เครื่องบรรจุขนาดเล็ก และงานลักษณะเดียวกัน — เครื่องบรรจุขนาดเล็ก เครื่องติดฉลาก แกนป้อนวัสดุ (feeder) และแขนหยิบจับน้ำหนักเบา
- งานควบคุมตำแหน่งที่ต้องการความแม่นยำสูง — ด้วยเอนโคดเดอร์สัมบูรณ์ความละเอียดสูง ระบบสามารถอ้างอิงตำแหน่งได้ทันทีหลังจ่ายไฟ ลดเวลา cycle ในเครื่องจักรที่ต้องเริ่มงานบ่อย
- งานที่ต้องซิงค์หลายแกน — เมื่อใช้คู่กับไดรฟ์ R8 บน EtherCAT สามารถทำ Cycle Synchronized Position (CSP) ที่คาบ 1 ms เพื่อประสานหลายแกนในเครื่องจักรเดียวกัน
ดูสินค้ากลุ่มเซอร์โวมอเตอร์และไดรฟ์ทั้งหมดได้ที่ หมวดหมู่ Servo ของ VR Automation หรือเลือกดูสินค้าออโตเมชันทั้งหมดที่ หน้าร้านค้า
FAQ
ถาม: 60HK-A00630-CM2B3-A ต้องใช้ไดรฟ์รุ่นไหน?
ตอบ: ใช้ไดรฟ์ตระกูล Samkoon R8 Series ที่มีพิกัดกำลังสอดคล้องกับมอเตอร์ 200 W
โดยควรตรวจสอบตารางจับคู่ไดรฟ์–มอเตอร์ในคู่มือ R8 ก่อนสั่งซื้อ เพราะบางคู่เป็น standard matching และบางคู่เป็น partial matching
ถาม: ต้องใช้แบตเตอรี่สำหรับเอนโคดเดอร์หรือไม่?
ตอบ: รุ่นนี้เป็นเอนโคดเดอร์แบบ Multi-turn ซึ่งต้องมีแหล่งจ่ายสำรอง (แบตเตอรี่หรือ super-capacitor) เพื่อรักษาการนับรอบสะสมขณะตัดไฟ จึงควรสั่งชุดสายพร้อมกล่องแบตเตอรี่ไปด้วย
ถาม: เลือกรุ่นมีเบรกกับไม่มีเบรกอย่างไร?
ตอบ: ถ้าแกนเป็นแนวตั้งหรือมีโหลดที่จะไหลลงเมื่อตัดไฟ ต้องเลือกรุ่นมีเบรกยึดเสมอ
รุ่น 60HK-A00630-CM2B3-A เป็นรุ่นมีเบรก และมีความยาวตัว 105 มม.
ซึ่งต้องเผื่อพื้นที่ติดตั้งให้สอดคล้องกับแบบเครื่องจักร
