สรุปสเปค 130HK-A07725-CM3A2-A Samkoon Servo Motor ครบจบ ฉบับวิศวกร
สรุปย่อ: 130HK-A07725-CM3A2-A คือมอเตอร์เซอร์โว AC ซีรีส์ HK ของ Samkoon (显控科技) หน้าแปลน 130×130 มม.
กำลังพิกัด 2000 W แรงบิดพิกัด 7.7 N·m ที่ 2500 rpm ใช้แรงดัน AC 380 V
ติดตั้งเอ็นโค้ดเดอร์สัมบูรณ์ชนิดแม่เหล็ก 17-bit Absolute Multi-turn และเป็นรุ่นไม่มีเบรก เหมาะกับแกนแนวนอน
จับคู่กับไดรฟ์ R8-3830P-N (3000 W) ในระบบเดียวกัน
บทความนี้ถอดค่าทางเทคนิคทุกบรรทัดจาก คู่มือเลือกรุ่นระบบเซอร์โว Samkoon ฉบับ 20250723
เพื่อให้วิศวกรออกแบบและทีมซ่อมบำรุงใช้ตรวจสอบก่อนสั่งซื้อหรือเปลี่ยนทดแทน โดยเน้นสามเรื่องที่มักทำให้เลือกรุ่นผิด ได้แก่
ความสอดคล้องระหว่างมอเตอร์กับไดรฟ์ ชนิดเอ็นโค้ดเดอร์ที่ส่งผลถึงสายและแบตเตอรี่ และการมีหรือไม่มีเบรกยึดเพลา

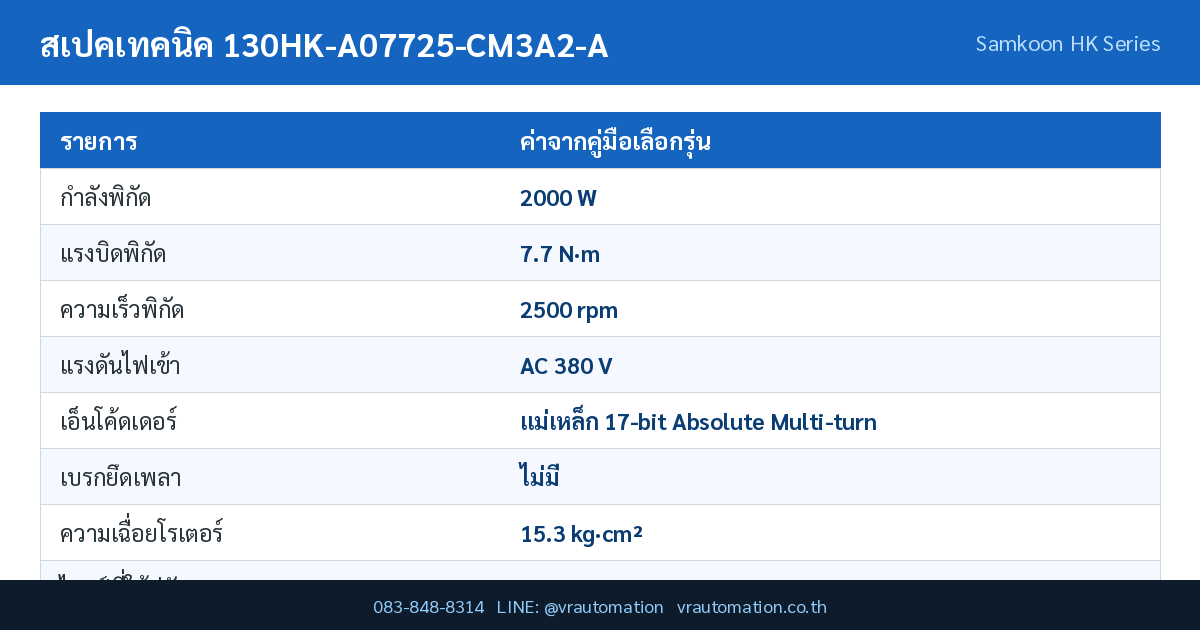

สเปคเทคนิคหลัก 130HK-A07725-CM3A2-A
| รายการ | ค่าจากคู่มือเลือกรุ่น |
|---|---|
| รุ่น (Model) | 130HK-A07725-CM3A2-A |
| ยี่ห้อ / ซีรีส์ | Samkoon (显控科技) — ซีรีส์ HK |
| ขนาดหน้าแปลน | 130 × 130 mm |
| กำลังพิกัด (Rated Power) | 2000 W |
| แรงบิดพิกัด (Rated Torque) | 7.7 N·m |
| ความเร็วพิกัด (Rated Speed) | 2500 rpm |
| กระแสพิกัด (Rated Current) | 4 A |
| แรงดันไฟเข้า | AC 380 V |
| ชนิดเอ็นโค้ดเดอร์ | แม่เหล็ก 17-bit Absolute Multi-turn |
| เบรกยึดเพลา (Holding Brake) | ไม่มี |
| ความยาวตัวมอเตอร์ | 192 mm |
| โมเมนต์ความเฉื่อยโรเตอร์ | 15.3 kg·cm² |
| โครงสร้างปลายเพลา | ลิ่มแบน (Flat Key) กว้าง 6 mm |
| เวอร์ชันมอเตอร์ | A (มาตรฐาน) |
“ข้ามรอบ” ได้แม้ตัดไฟ จึงต้องใช้สายเอ็นโค้ดเดอร์ชนิด 6 แกน (HF-N030P1-AP06B (3 m, 6 แกน, หัว AMP)) ที่มีสายแบตเตอรี่ในตัว
ถ้าสั่งสาย 4 แกนมาใช้ ระบบจะอ่านตำแหน่งได้แค่ภายในรอบเดียว และจะแจ้ง Alarm แบตเตอรี่ทันทีที่ตัดไฟครั้งแรก
ถอดรหัสรุ่น 130HK-A07725-CM3A2-A ทีละตำแหน่ง
คู่มือเลือกรุ่นหน้า 10 กำหนดกฎการตั้งชื่อไว้ 11 ตำแหน่ง อ่านตามนี้จะสั่งของได้ตรงรุ่นโดยไม่ต้องเดา:
| ตำแหน่ง | รหัส | ความหมาย |
|---|---|---|
| ① ขนาดหน้าแปลน | 130 | 130×130 mm |
| ② ซีรีส์ | HK | มอเตอร์เซอร์โว AC ซีรีส์ HK |
| ③ ชนิดเอ็นโค้ดเดอร์ | A | A = เอ็นโค้ดเดอร์สัมบูรณ์ 17 บิต |
| ④ แรงบิดพิกัด | 077 | 7.7 N·m |
| ⑤ ความเร็วพิกัด | 25 | 2500 rpm |
| ⑥ เทคโนโลยีเอ็นโค้ดเดอร์ | C | C = แม่เหล็ก (Magnetic) |
| ⑦ ชนิดการนับรอบ | M | M = Multi-turn (หลายรอบ) |
| ⑧ แรงดันไฟเข้า | 3 | 3 = AC 380 V |
| ⑨ โครงสร้างปลายเพลา | A | ลิ่มแบน ความกว้างลิ่ม 6 mm |
| ⑩ เบรกยึดเพลา | 2 | 2 = ไม่มีเบรก |
| ⑪ เวอร์ชันมอเตอร์ | A | A (มาตรฐาน) |
ไดรฟ์และสายที่ใช้คู่กับ 130HK-A07725-CM3A2-A
มอเตอร์ HK ต้องใช้ร่วมกับไดรฟ์เซอร์โวซีรีส์ R8 ซึ่งรองรับเอ็นโค้ดเดอร์ Tamagawa 17/23 บิต
สำหรับ 130HK-A07725-CM3A2-A (2000 W / AC 380 V) รุ่นไดรฟ์ที่จับคู่ได้คือ:
| รายการ | ค่าจากคู่มือ |
|---|---|
| ไดรฟ์ที่แนะนำ | R8-3830P-N |
| กำลังไดรฟ์ | 3000 W |
| กระแสไดรฟ์ | 12.0 A |
| แรงดันไฟเข้าไดรฟ์ | 3 เฟส 380 VAC |
| รูปแบบควบคุม | พัลส์ / อนาล็อก / RS485 (รุ่น P) หรือ EtherCAT (รุ่น Z) |
| ขนาดไดรฟ์ | 90×160×181 mm |
| น้ำหนักไดรฟ์ | 2 kg |
| สายเอ็นโค้ดเดอร์ | HF-N030P1-AP06B (3 m, 6 แกน, หัว AMP) |
| สายกำลัง | HP-N030P3-AV04B (3 m, หัวการบิน ไม่มีสายเบรก) |
ทำให้ราคาขยับขึ้นมากและต้องสั่งทำพิเศษ — ควรวางตำแหน่งตู้คอนโทรลให้ระยะสายไม่เกิน 15 เมตรตั้งแต่ขั้นออกแบบ
จุดเด่นของ 130HK-A07725-CM3A2-A
- เอ็นโค้ดเดอร์สัมบูรณ์ 17 บิต — ให้ความละเอียด 131,072 พัลส์ต่อรอบ อ่านตำแหน่งได้ทันทีเมื่อจ่ายไฟ ไม่ต้อง Homing ใหม่ทุกครั้ง
- เอ็นโค้ดเดอร์ชนิดแม่เหล็ก — ทนแรงสั่นสะเทือนและฝุ่นได้ดีกว่าออปติคอลในสภาพแวดล้อมโรงงานทั่วไป
- อัตราส่วนแรงบิดต่อความเฉื่อยที่ 0.5 N·m ต่อ 15.3 kg·cm² — ค่าความเฉื่อยโรเตอร์ 15.3 kg·cm² จากคู่มือ ใช้คำนวณอัตราส่วนความเฉื่อยโหลดได้โดยตรง
- ตัวสั้นกว่ารุ่นมีเบรก — ความยาว 192 มม. ประหยัดพื้นที่ติดตั้งในโครงเครื่องที่คับแคบ
- ระบบไฟ 3 เฟส 380 V — ลดกระแสในสายเมนที่กำลังเท่ากัน ทำให้ใช้สายเล็กลงและลดการสูญเสียในสายส่ง
เปรียบเทียบกับรุ่นอื่นหน้าแปลน 130 มม. ในคู่มือเล่มเดียวกัน
| รุ่น | กำลัง | แรงบิด | ความเร็ว | เบรก | แรงดัน | ความเฉื่อย (kg·cm²) |
|---|---|---|---|---|---|---|
| 130HK-A07725-CM3A2-A | 2000 W | 7.7 N·m | 2500 rpm | ไม่มี | AC 380 V | 15.3 |
| 130HK-A04025-CS2A2-A | 1000 W | 4.0 N·m | 2500 rpm | ไม่มี | AC 220 V | 8.5 |
| 130HK-A05025-CM2A3-A | 1300 W | 5.0 N·m | 2500 rpm | มี | AC 220 V | 10.6 |
| 130HK-A06025-CS2A2-A | 1500 W | 6.0 N·m | 2500 rpm | ไม่มี | AC 220 V | 12.6 |
| 130HK-A10015-CM2A2-A | 1500 W | 10.0 N·m | 1500 rpm | ไม่มี | AC 220 V | 19.4 |
เกณฑ์ตรวจก่อนสั่ง — ใช้ตารางนี้เช็คทีละข้อ
| หัวข้อตรวจ | ค่าอ้างอิงของรุ่นนี้ | หมายเหตุ |
|---|---|---|
| แรงบิดต่อเนื่อง (RMS) | ต้องไม่เกิน 7.7 N·m ตลอดรอบการทำงาน | คำนวณจาก duty cycle จริง ไม่ใช่ค่าพีคเพียงจุดเดียว |
| ความเร็วสูงสุดที่ต้องการ | ไม่ควรเกิน 2500 rpm | ถ้าต้องการเร็วกว่านี้ ให้ใช้รุ่นความเร็วพิกัดสูงกว่าแทนการเร่งเกินพิกัด |
| อัตราส่วนความเฉื่อยโหลด/มอเตอร์ | แนะนำ ≤ 10:1 (ที่ดีคือ ≤ 5:1) | ความเฉื่อยโรเตอร์ 15.3 kg·cm² × 10 = เพดานความเฉื่อยโหลดโดยประมาณ |
| แกนติดตั้ง | แนวนอน — รุ่นไม่มีเบรกเพียงพอ | เบรกเซอร์โวออกแบบมายึดเพลานิ่ง ไม่ใช่เบรกหยุดขณะหมุน |
| ระบบไฟหน้างาน | AC 380 V | ต้องตรงกับไดรฟ์ R8-3830P-N (3 เฟส 380 VAC) |
| ระยะจากตู้ถึงมอเตอร์ | ≤ 15 เมตร | เกิน 15 เมตรต้องสั่งสายพิเศษ ราคาขยับขึ้นมาก |
แนวทางติดตั้งและตั้งค่าเริ่มต้นสำหรับ 130HK-A07725-CM3A2-A
ขั้นตอนที่ทีมช่างควรทำตามลำดับเมื่อรับมอเตอร์และไดรฟ์ชุดใหม่ เพื่อลดโอกาสเกิด Alarm ตอนจ่ายไฟครั้งแรก:
- ตรวจรหัสรุ่นบนป้ายมอเตอร์ให้ตรงทั้ง 11 ตำแหน่ง โดยเฉพาะตำแหน่งที่ ⑧ (แรงดัน) และ ⑩ (เบรก)
เพราะ 130HK-A07725-CM3A2-A เป็นรุ่น AC 380 V และไม่มีเบรก หากสลับกับรุ่นข้างเคียงจะเสียบเข้าได้แต่ทำงานผิดเงื่อนไข - เดินสายกำลังและสายเอ็นโค้ดเดอร์แยกรางกัน ควรห่างกันอย่างน้อย 30 ซม. หรือใช้แผ่นกั้นโลหะ
เพราะสายกำลังที่ขับด้วย PWM เป็นแหล่งสัญญาณรบกวนหลักที่ทำให้เอ็นโค้ดเดอร์อ่านค่าผิดพลาด - ต่อกราวด์ชีลด์ของสายเอ็นโค้ดเดอร์ที่ฝั่งไดรฟ์เพียงจุดเดียว การต่อกราวด์ทั้งสองฝั่งจะทำให้เกิดกระแสวนในชีลด์
- ตั้งค่าพารามิเตอร์พื้นฐานของไดรฟ์ R8-3830P-N ได้แก่ รหัสมอเตอร์ โหมดควบคุม (ตำแหน่ง / ความเร็ว / แรงบิด)
และอัตราทดเกียร์อิเล็กทรอนิกส์ ซึ่งไดรฟ์ซีรีส์ R8 ตั้งค่าได้ตั้งแต่ 1 ถึง 1,073,741,824 ทั้งตัวเศษและตัวส่วน - รัน JOG ที่ความเร็วต่ำก่อนต่อโหลดจริง ฟังเสียงและดูค่ากระแสว่าอยู่ในช่วงปกติ
แล้วจึงใช้ฟังก์ชันระบุความเฉื่อยโหลด (Load Inertia Identification) และ Auto-tuning ที่ไดรฟ์ R8 มีมาให้ - เปิดใช้ตัวกรองเรโซแนนซ์ (Notch Filter) หากพบการสั่นทางกลหลังต่อโหลดจริง ก่อนจะไปไล่ปรับเกนทีละตัว
การใช้งานในอุตสาหกรรม
- ไลน์ผลิตในโรงงานที่ใช้ระบบไฟ 3 เฟส 380 V เป็นหลัก
- เครื่องจักรส่งออกที่ต้องรองรับไฟยุโรป/จีน
- เครื่อง CNC ขนาดใหญ่ที่ต้องการลดกระแสสายเมน
ดูสินค้ากลุ่มเซอร์โวและอุปกรณ์ควบคุมการเคลื่อนที่ทั้งหมดได้ที่
หมวดหมู่ Servo Motor & Drive
หากต้องการต่อร่วมกับตัวควบคุม ดูได้ที่ หมวดหมู่ PLC
หรือเลือกดูสินค้าทั้งหมดที่ หน้าร้านค้า VR Automation
คำถามที่พบบ่อย (FAQ)
Q1: 130HK-A07725-CM3A2-A ใช้ไดรฟ์รุ่นไหน?
A: ใช้ไดรฟ์ซีรีส์ R8 รุ่น R8-3830P-N (3000 W, 12.0 A, 3 เฟส 380 VAC) ตามตารางเลือกรุ่นไดรฟ์หน้า 4 ของคู่มือ หากต้องการควบคุมผ่าน EtherCAT ให้เปลี่ยนรหัสตำแหน่งที่ ④ จาก P เป็น Z
Q2: ต้องใส่แบตเตอรี่ให้เอ็นโค้ดเดอร์หรือไม่?
A: ต้องใส่ เพราะ 130HK-A07725-CM3A2-A ใช้เอ็นโค้ดเดอร์ Multi-turn ที่ต้องมีแบตเตอรี่สำรองเพื่อนับรอบต่อเนื่องขณะไม่มีไฟ สายเอ็นโค้ดเดอร์จึงเป็นชนิด 6 แกน (HF-N030P1-AP06B (3 m, 6 แกน, หัว AMP))
Q3: 130HK-A07725-CM3A2-A ไม่มีเบรก ใช้กับแกนแนวตั้งได้ไหม?
A: ไม่แนะนำ หากไฟดับหรือ Servo Off โหลดจะไหลลงตามแรงโน้มถ่วง ถ้าจำเป็นต้องเป็นแกนแนวตั้ง ให้เลือกรุ่นที่ลงท้ายตำแหน่ง ⑩ ด้วยเลข 3 (มีเบรก) แทน
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: 【显控科技】伺服系统产品选型手册-20250723.pdf — VR Automation (คู่มือเลือกรุ่นระบบเซอร์โว Samkoon ฉบับ 23 ก.ค. 2025, ตารางเลือกรุ่นมอเตอร์ HK หน้า 11–17, ตารางไดรฟ์ R8 หน้า 4, ตารางสาย หน้า 19–23)
- Samkoon — HK Series Servo Motors — หน้าผลิตภัณฑ์ทางการของมอเตอร์เซอร์โวซีรีส์ HK
- Auric — 380V Servo Motor Engineering Comparison — ข้อดีของระบบ 3 เฟส 380 V ในงานอุตสาหกรรมหนัก
- Electromate — Three Essential Factors for Servo Motor Sizing — แนวทางคำนวณแรงบิด RMS สำหรับรอบการทำงาน
- Rexel Automation — Inertia Ratio: Avoiding an Inertia Mismatch — เกณฑ์อัตราส่วนความเฉื่อยที่ยอมรับได้ในทางปฏิบัติ
