ทำความรู้จัก Schneider Zelio Logic SR2A201BD สมาร์ทรีเลย์ 20 I/O สำหรับระบบควบคุมอัตโนมัติขนาดเล็ก
มิ.ย.
ในโลกของระบบควบคุมอัตโนมัติ (Automation) สำหรับเครื่องจักรขนาดเล็กหรือระบบในอาคาร การเลือกใช้อุปกรณ์ควบคุมที่เหมาะสม ช่วยเพิ่มทั้งประสิทธิภาพการทำงานและลดต้นทุนได้อย่างมหาศาล วันนี้ VR Automation จะพาทุกท่านมาทำความรู้จักกับ Schneider Electric Zelio Logic รุ่น SR2A201BD ซึ่งเป็นสมาร์ทรีเลย์ (Smart Relay) หรือมินิพีแอลซี (Mini PLC) ยอดนิยมที่ได้รับการยอมรับในระดับสากลครับ

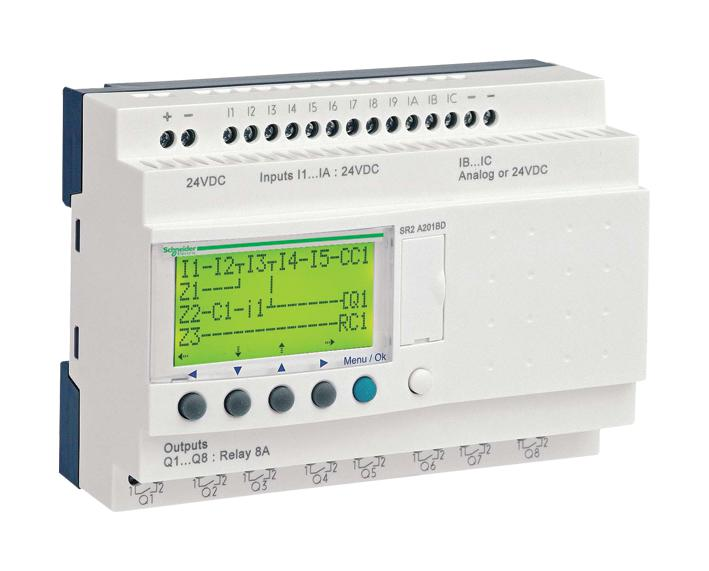

Zelio Logic SR2A201BD คืออะไร?
SR2A201BD เป็นอุปกรณ์ควบคุมระบบลอจิกขนาดกะทัดรัด (Compact Smart Relay) จากซีรีส์ Zelio Logic ของแบรนด์ Schneider Electric ออกแบบมาเป็นทางเลือกทดแทนระบบที่เคยใช้รีเลย์ต่อสายแบบดั้งเดิม (Hard-wired Relay Logic) ช่วยให้การเดินระบบในตู้คอนโทรลมีความเป็นระเบียบ เรียบง่าย และแก้ไขเงื่อนไขการทำงานได้ง่ายขึ้นด้วยการเขียนโปรแกรม
จุดเด่นและคุณสมบัติทางเทคนิคที่น่าสนใจ
- จำนวนจุดเชื่อมต่อ I/O ทั้งหมด 20 จุด (20 I/O):
- Discrete Inputs: 12 ช่องสัญญาณ (รองรับแรงดันไฟ 24V DC สำหรับรับสัญญาณจากปุ่มกด, ลิมิตสวิตช์ หรือเซนเซอร์ต่างๆ)
- Analog Inputs: ในบรรดาอินพุตทั้งหมด สามารถเลือกใช้เป็นอินพุตแอนะล็อกได้ 2 ช่องสัญญาณ (แรงดัน 0-10V หรือ 0-24V ความละเอียด 8 บิต) เหมาะสำหรับการรับค่าระดับอุณหภูมิ, แรงดันน้ำ หรือระดับของเหลวพื้นฐาน
- Relay Outputs: เอาต์พุตแบบหน้าสัมผัสรีเลย์ (NO Contacts) จำนวน 8 ช่องสัญญาณ รองรับกระแสสูงสุดถึง 8A ต่อช่อง ทำให้สามารถขับโหลดขนาดเล็ก เช่น โซลินอยด์วาล์ว หรือไฟสัญญาณเตือนได้โดยตรง
- หน้าจอแสดงผล LCD และปุ่มกดบนตัวเครื่อง (Display & Buttons):
ช่วยให้ผู้ใช้งานหรือช่างเทคนิคสามารถตรวจสอบสถานะการทำงาน ดูค่าตัวแปรของอินพุตเอาต์พุต หรือปรับเปลี่ยนพารามิเตอร์บางส่วนหน้างานได้ทันทีโดยไม่ต้องต่อคอมพิวเตอร์ - รองรับการเขียนโปรแกรมได้ 2 ภาษา:
ผู้ใช้สามารถเลือกใช้ภาษาแลดเดอร์ (Ladder Diagram – สูงสุด 120 บรรทัด) หรือภาษาบล็อกฟังก์ชัน (Function Block Diagram หรือ FBD – สูงสุด 200 บล็อก) ผ่านซอฟต์แวร์ Zelio Soft 2 ที่ใช้งานง่าย - อินพุตยืดหยุ่น:
รองรับการเชื่อมต่อกับพร็อกซิมิตีเซนเซอร์แบบ 3 สาย ชนิด PNP ได้โดยตรง - ไม่มีนาฬิกาเวลาจริง (No Clock):
รุ่นนี้เป็นรุ่น Compact ที่ประหยัดงบประมาณ โดยไม่มีโมดูลนาฬิกาปฏิทินในตัว เหมาะสำหรับเงื่อนไขการทำงานที่ไม่ขึ้นอยู่กับเวลาจริงหรือวันในสัปดาห์
ตารางสรุปสเปกทางเทคนิค (Specification Table)
| หัวข้อสเปก | ข้อมูลรายละเอียด |
|---|---|
| แบรนด์ผู้ผลิต | Schneider Electric (ชไนเดอร์ อิเล็คทริค) |
| รหัสรุ่นสินค้า | SR2A201BD |
| แรงดันไฟเลี้ยง (Supply Voltage) | 24V DC (ขีดจำกัดช่วงทำงาน 19.2 – 30V DC) |
| การกินพลังงาน | 6 วัตต์ (ขณะทำงานโดยไม่มีอุปกรณ์เสริม) |
| อุณหภูมิขณะใช้งาน | -20 องศาเซลเซียส ถึง 55 องศาเซลเซียส |
| ระดับการป้องกันน้ำฝุ่น | IP40 (ที่หน้าปัดควบคุมด้านหน้า) และ IP20 (ที่บล็อกขั้วต่อสาย) |
| ขนาดตัวเครื่อง (กว้าง x สูง x ลึก) | 78 x 93 x 56 มิลลิเมตร (ติดตั้งบนราง DIN Rail 35 mm ได้ทันที) |
การประยุกต์ใช้งานในระบบควบคุม (Applications)
ด้วยจุดเชื่อมต่อที่ครบครันและเสถียรภาพการทำงานในระดับอุตสาหกรรม Zelio Logic SR2A201BD จึงนิยมนำไปประยุกต์ใช้ในด้านต่างๆ ดังนี้:
- ระบบสลับการทำงานของปั๊มน้ำ (Alternating Pump Control): สลับการทำงานของปั๊ม 2 ตัวเพื่อแชร์ชั่วโมงการทำงานและป้องกันมอเตอร์เสียหาย
- ระบบควบคุมแสงสว่างและประตูอัตโนมัติ (Lighting & Access Control): เปิด-ปิดไฟ หรือควบคุมจังหวะการทำงานของมอเตอร์ประตูเลื่อนอัตโนมัติ
- ตู้คอนโทรลเครื่องจักรขนาดเล็ก (Small Packaging Machines / Conveyors): ควบคุมมอเตอร์สายพานลำเลียงในระบบจัดเตรียมหรือบรรจุภัณฑ์ที่มีเงื่อนไขไม่ซับซ้อน
- ระบบการตรวจวัดระดับน้ำเบื้องต้น: ใช้สัญญาณแอนะล็อกจากเซนเซอร์วัดระดับน้ำเพื่อควบคุมความถี่ในการเปิดปิดโซลินอยด์วาล์วหรือปั๊ม
สรุป
หากคุณกำลังมองหาอุปกรณ์สำหรับเปลี่ยนผ่านตู้รีเลย์แบบเดิมๆ ให้เข้าสู่ยุคดิจิทัลที่มีความยืดหยุ่น ปรับแต่งง่าย และราคาคุ้มค่าคุ้มราคา Schneider Electric Zelio Logic SR2A201BD คือหนึ่งในตัวเลือกสมาร์ทรีเลย์ที่ดีที่สุดที่คุณไม่ควรมองข้าม
สำหรับท่านใดที่สนใจในตัวผลิตภัณฑ์ สินค้าอุปกรณ์ระบบอัตโนมัติ หรือต้องการคำแนะนำในการเลือกซื้ออุปกรณ์ควบคุมโรงงานอุตสาหกรรม สามารถสอบถามราคานำเข้าและข้อมูลเพิ่มเติมได้ที่ บริษัท วีอาร์ ออโตเมชั่น จำกัด โทร 083-848-8314 หรือทาง LINE ID: @vrautomation ได้ตลอดเวลาครับ
