PRO-E-4AO Samkoon PLC Bus Analog Output Module 4-20mA 12-bit

สรุปสเปค PRO-E-4AO Samkoon PLC Bus Expansion Module Analog Output 4 ช่อง 12-bit ครบจบ ฉบับวิศวกร

วันที่ 23 เมษายน 2569 | สรุปสเปคสินค้า | VR Automation

PRO-E-4AO คือโมดูลขยาย Analog Output 4 ช่องแบบ Bus สำหรับ Samkoon PRO/MAX Series PLC รองรับสัญญาณ Current Loop (0–20mA, 4–20mA) และ Voltage (0–10V, ±10V) ความละเอียด 12-bit ความแม่นยำ ±0.2% of Full Scale เหมาะกับการขับ Inverter (VFD), Control Valve, Proportional Valve และ Actuator Analog ในงาน Process Control

สเปคเทคนิคหลัก PRO-E-4AO

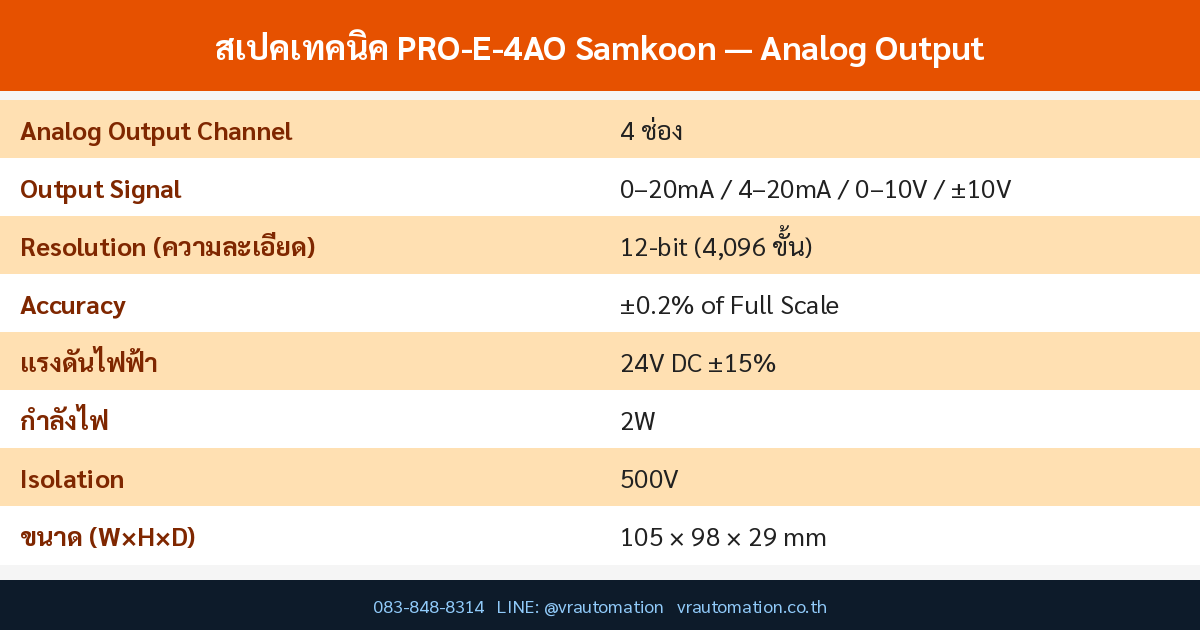

ตารางสเปค PRO-E-4AO Samkoon Analog Output

พารามิเตอร์	ค่าจากข้อมูลจริง
โมเดล	PRO-E-4AO
จำนวนช่อง Analog Output	4 ช่อง (4 Channels)
สัญญาณ Output ที่รองรับ	0–20mA / 4–20mA / 0–10V / ±10V
Resolution (ความละเอียด)	12-bit (4,096 ขั้น)
Accuracy (ความแม่นยำ)	±0.2% of Full Scale
แรงดันไฟฟ้า	24V DC ±15%
กำลังไฟ	2W
Electrical Isolation	500V
ESD Protection	±6kV (Class 3)
ขนาด (W×H×D)	105 × 98 × 29 mm
อุณหภูมิทำงาน	0°C ถึง 55°C
ความชื้น	5% – 95% RH
ความเข้ากันได้	Samkoon PRO Series, MAX Series Bus PLC

จุดเด่นของ PRO-E-4AO Samkoon

4 ช่อง Analog Output: ขับ Device Analog หลายตัวพร้อมกัน เช่น ควบคุม Inverter 4 ตัวโดยใช้โมดูลเดียว
รองรับ 4–20mA และ ±10V: ครอบคลุม Device ส่วนใหญ่ในงาน Process Control — ทั้ง Inverter, Proportional Valve, Control Valve
12-bit Resolution: 4,096 ขั้น เพียงพอสำหรับงาน Speed Control และ Flow Control ทั่วไปในอุตสาหกรรม
ความแม่นยำ ±0.2%: ทำให้ Output Signal เสถียร ไม่มีการ Drift ในระยะยาว เหมาะกับ PID Closed-Loop Control
Isolation 500V: แยก Ground ระหว่าง PLC และ Device ที่ขับ ป้องกัน Ground Loop ซึ่งทำให้ Output ผิดเพี้ยน

💡 Pro Tip: เมื่อใช้ PRO-E-4AO ขับ Inverter (VFD) ผ่าน 4-20mA Input ควรตรวจสอบ Impedance ของ Analog Input ของ VFD ให้อยู่ภายใน Spec ของ Module (โดยทั่วไปไม่เกิน 500Ω สำหรับ Current Mode) เพื่อให้ได้ความแม่นยำสูงสุด

เปรียบเทียบโมดูล Analog ใน PRO-E Series

รุ่น	ประเภท	ช่อง	Resolution	Signal	กำลังไฟ
PRO-E-4AO	Analog Output	4	12-bit	0-20mA / ±10V	2W
PRO-E-4AI	Analog Input	4	16-bit	0-20mA / ±10V	2W
PRO-E-4PT	Temp Input	4	24-bit	PT100/TC	2W

การใช้งานในอุตสาหกรรม

ควบคุมความเร็ว Inverter (VFD): ส่งสัญญาณ 4–20mA หรือ 0–10V ไปยัง Frequency Reference Input ของ Inverter เพื่อปรับความเร็วมอเตอร์แบบ Smooth และ Precise

Control Valve & Proportional Valve: ขับ Electro-Hydraulic หรือ Electro-Pneumatic Proportional Valve ในระบบ Hydraulic Press, Injection Molding, และ Forming Machine

PID Loop Control: ทำงานคู่กับ PRO-E-4AI เพื่อสร้าง Closed-Loop PID สำหรับควบคุมอุณหภูมิ, ความดัน, หรือ Flow Rate ในงาน Process Industry

FAQ — PRO-E-4AO Samkoon

Q: PRO-E-4AO ต่างจาก PRO-E-4AI อย่างไร?
A: PRO-E-4AO เป็น Output Module (PLC สั่ง Device) ส่วน PRO-E-4AI เป็น Input Module (รับสัญญาณจาก Sensor) Resolution ต่างกัน — 4AO ใช้ 12-bit, 4AI ใช้ 16-bit

Q: 12-bit เพียงพอสำหรับควบคุม Speed ของมอเตอร์หรือไม่?
A: เพียงพอสำหรับงานทั่วไป 12-bit = 4,096 ขั้น หมายความว่าควบคุมความเร็วได้ละเอียดประมาณ 0.025% ของ Range ซึ่งเหมาะกับงาน Speed Control ส่วนใหญ่

Q: Analog Output ที่ ±10V ใช้กับ Servo Drive ได้หรือไม่?
A: ได้ Servo Drive หลายรุ่นรองรับ ±10V Torque/Velocity Command Input ตรวจสอบ Spec ของ Servo Drive ที่ใช้ก่อน
