คู่มือการใช้งาน ZK3U-32MR Lingkong PLC

วันที่ 18/05/2026 | คู่มือการใช้งาน | VR Automation

ภาพรวม ZK3U-32MR Lingkong PLC

การ Commissioning ZK3U-32MR ตัวใหม่จากกล่องไปจนถึงรันโปรแกรมที่หน้างาน มีรายละเอียดที่ต้องตั้งค่าก่อนหลัง บทความนี้เป็นคู่มือเริ่มต้นใช้งาน ZK3U-32MR โดยปฏิบัติตามได้แม้เป็นวิศวกรหน้าใหม่ ตั้งแต่การจ่ายไฟ เซตอัพ Ethernet/RS485 ติดตั้ง GX Works2 ไปจนถึงเขียน Ladder ตัวอย่างและทดสอบ

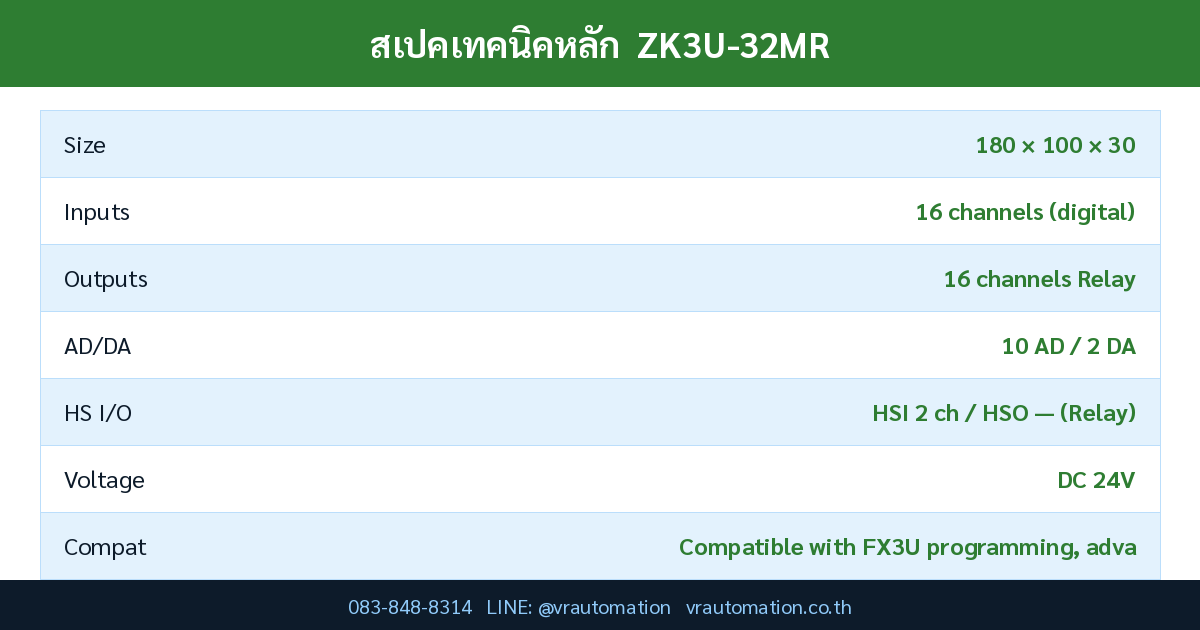

ZK3U-32MR อยู่ในตระกูล PLC ของ Lingkong ที่ใช้แพลตฟอร์มเข้ากันได้กับ Mitsubishi FX3U โดยรองรับโปรแกรมในรูปแบบ Ladder Diagram (LD), Instruction List (IL), และ Sequential Function Chart (SFC) สามารถเขียนโปรแกรมผ่าน GX Works2 หรือ GX Developer ของ Mitsubishi ได้โดยตรง ตัวเครื่องขนาด 180 × 100 × 30 mm มี 16 channels (digital) และ 16 channels Relay พร้อมระบบ Analog 10 AD / 2 DA และ High-Speed I/O HSI 2 ch / HSO — (Relay)

Compatible with FX3U programming, advanced analog (10 AD) ในด้านการสื่อสาร 2 × RS485, Ethernet (depending on variant), USB ทำให้ ZK3U-32MR เชื่อมต่อกับ HMI, Servo Drive, Sensor และระบบ SCADA ได้ครบครันโดยไม่ต้องเพิ่ม Module เสริม

รุ่น Output เป็น Relay เหมาะกับโหลด AC/DC สลับขั้ว แต่ความถี่การสลับถูกจำกัด (~10–20 Hz max) วิศวกรควรเลือก Output Type ให้ตรงกับโหลดที่ใช้งานจริง การใช้รุ่น Relay กับโหลด Pulse-Train ความถี่สูงจะทำให้รีเลย์สึกหรอเร็วและไม่สามารถควบคุมตำแหน่งได้แม่นยำ

ขั้นตอน Commissioning ZK3U-32MR

ขั้นที่ 1 — เตรียมอุปกรณ์

ZK3U-32MR ขนาด 180 × 100 × 30 mm ใช้แรงดัน DC 24V ต่อกราวด์แยกจากระบบไฟ AC โดยเด็ดขาด เพื่อลดสัญญาณรบกวน Common Mode

ขั้นที่ 2 — เดินสาย I/O

16 channels (digital) ใช้เป็น Source/Sink (NPN/PNP) ได้ตามการตั้งค่าฮาร์ดแวร์ ตรวจสอบ DIP Switch หรือ Wiring Mode ในคู่มือก่อนเสมอ 16 channels Relay ต่อโหลดตามที่ระบุ — Relay สำหรับ AC/DC สลับขั้ว, Transistor สำหรับ DC ความถี่สูง

ขั้นที่ 3 — ติดตั้ง GX Works2 และตั้งค่าโครงงาน

เปิด GX Works2 → New Project → เลือก PLC Series = FXCPU → Type = FX3U → ตั้งชื่อโครงงาน ระบบจะรองรับการเขียน Ladder Logic, IL, SFC, FBD ได้ครบทั้ง 4 ภาษา

ขั้นที่ 4 — ทดสอบสื่อสาร

ZK3U-32MR รองรับ 2 × RS485, Ethernet (depending on variant), USB เลือกพอร์ตที่จะเชื่อม PC → ตั้งค่า Communication Setup → ทดสอบ Connection โดยการ Verify จาก PLC ก่อนเริ่ม Download โปรแกรม

ขั้นที่ 5 — ดาวน์โหลดและ Monitor

กด Online → Write to PLC → เลือก Parameter + Program + Device Memory → กด Execute หลังโหลดเสร็จ ให้สลับเป็น Monitor Mode เพื่อดูค่า Tag แบบเรียลไทม์

เจาะลึก: ทำไม FX3U-compatible ยังครองตลาด PLC ขนาดกลาง

Mitsubishi FX3U เปิดตัวมาตั้งแต่ปี 2005 และยังคงเป็น Reference Architecture สำหรับ PLC ขนาดกลางในเอเชียจนถึงปัจจุบัน เพราะมีจุดเด่นทั้งคำสั่งที่ครอบคลุม โครงสร้าง Memory ที่จัดการง่าย และซอฟต์แวร์ GX Works2 ที่มีฟังก์ชัน Online Edit, Simulation, และ Debug ครบครัน เมื่อ Lingkong ออกแบบ ZK3U-32MR ให้เข้ากันได้กับมาตรฐานนี้ ทำให้ทีมวิศวกรที่มี Skill FX3U อยู่แล้วใช้งานต่อได้ทันทีโดยไม่ต้องลงทุนเรียนรู้ใหม่

ในด้าน Performance Scan Cycle ของ ZK3U-32MR อยู่ที่ระดับ 0.065 μs ต่อ Step สำหรับคำสั่งพื้นฐาน LD/AND/OR/OUT ใกล้เคียงกับ FX3U ของแท้ ทำให้รองรับโปรแกรม Ladder ที่ซับซ้อนได้ดี รวมถึงการใช้ Interrupt Routine สำหรับ Event Handling การประมวลผลที่เป็น Real-time

สำหรับโครงงานที่ต้องใช้ Pulse Output ขับ Stepper/Servo ZK3U-32MR รุ่น Transistor รองรับ Pulse สูงสุด HSI 2 ch / HSO — (Relay) ทำให้สามารถควบคุมตำแหน่งของแกนต่าง ๆ ได้พร้อมกัน การใช้คำสั่ง PLSY, DRVI, DRVA, PLSR ของ FX3U ทำงานได้ปกติบน ZK3U-32MR เช่นเดียวกับ FX3U ของแท้

การใช้งานในอุตสาหกรรม

• เครื่องจักรอัตโนมัติขนาดเล็กและกลาง — Packing, Filling, Labeling Machine ที่ต้องการ I/O และ Pulse Output
• ระบบสายพานลำเลียงและ Material Handling — ใช้ Encoder ที่ High-Speed Input ของ ZK3U-32MR นับตำแหน่งและความเร็ว
• ระบบควบคุมเตา / Oven / HVAC — อ่านสัญญาณอุณหภูมิผ่าน Analog Input (10 AD AD) และควบคุม PID Output
• ระบบ Test Bench / Quality Inspection — รวบรวมข้อมูลผ่าน Analog/Digital Input และส่งขึ้น HMI/SCADA

FAQ

ถาม: ZK3U-32MR เขียนโปรแกรมด้วยซอฟต์แวร์อะไร?
ตอบ: ใช้ GX Works2 หรือ GX Developer ของ Mitsubishi ได้โดยตรง เพราะ Compatible with FX3U programming, advanced analog (10 AD)

ถาม: รองรับ Modbus หรือไม่?
ตอบ: รองรับ Modbus RTU ผ่าน RS485 และในรุ่นที่มี Ethernet จะรองรับ Modbus TCP ด้วย — 2 × RS485, Ethernet (depending on variant), USB

ถาม: Output เป็น Relay หรือ Transistor ดีกว่า?
ตอบ: ขึ้นอยู่กับโหลด — โหลด AC/DC สลับขั้วเลือก Relay (รหัส R), โหลด Pulse Train ความถี่สูงสำหรับ Stepper/Servo เลือก Transistor (รหัส T)

สรุป

ZK3U-32MR เป็น PLC ที่ผสมผสานความเข้ากันได้กับมาตรฐาน FX3U กับความคุ้มราคา เหมาะกับโครงงานควบคุมอัตโนมัติระดับโรงงานทั่วไป มี 16 channels (digital), 16 channels Relay, Analog 10 AD / 2 DA และระบบสื่อสาร 2 × RS485, Ethernet (depending on variant), USB ทำให้ครอบคลุมงานควบคุมหลายประเภทโดยไม่ต้องเพิ่ม Module เสริม การจับคู่ ZK3U-32MR กับ HMI Samkoon หรือ Servo Drive ที่รองรับ Modbus จะให้ระบบที่ทำงานได้เสถียรและคุ้มค่าในระยะยาว

ทำไม VR Automation เลือก Lingkong มาเสริมไลน์สินค้า PLC

การเลือกแบรนด์ PLC ที่จะนำเข้ามาขายในไทยเป็นการตัดสินใจเชิงกลยุทธ์ของ VR Automation ทีมงานได้ทดสอบ PLC FX3U-compatible หลายแบรนด์ในตลาดจีน — รวมถึง AMSAMOTION, Rtelligent, Coolmay, Wecon, และ Lingkong — โดยพิจารณาจาก 5 มิติ: 1) ความเข้ากันได้กับ GX Works2 ในระดับคำสั่งและ Addressing, 2) คุณภาพการประกอบฮาร์ดแวร์, 3) ความเสถียรในการสื่อสาร RS485/Ethernet, 4) บริการหลังการขายและคู่มือภาษาอังกฤษ, 5) ราคาที่แข่งขันได้

Lingkong ผ่านเกณฑ์ทั้ง 5 ด้านในระดับที่น่าพอใจ จึงเป็นแบรนด์ที่ VR Automation เลือกนำเข้ามาขาย และพร้อมให้บริการหลังการขายผ่านทีมวิศวกรของเราเอง — ตั้งแต่การจัดส่ง การ Commissioning หน้างาน ไปจนถึงการแก้ปัญหาเชิงเทคนิคในระยะยาว

การใช้งาน ZK3U-32MR ร่วมกับ SCADA และ MES

ในระบบ SCADA แบบ Modern เช่น Ignition, Wonderware, AVEVA, GE iFIX การเชื่อม Legacy Modbus RTU Device ทำได้ผ่าน Modbus TCP Driver โดยตรง โดย ZK3U-32MR ทำหน้าที่ Gateway ที่แปลงคำสั่ง Modbus TCP จาก SCADA ลงเป็น Modbus RTU บน RS485 — Latency เพิ่มขึ้นเพียง 5–20 ms ต่อ Request ซึ่งยอมรับได้สำหรับงาน Monitoring ทั่วไป

สำหรับงาน MES (Manufacturing Execution System) ที่ต้องการเก็บ Production Data ทุกชิ้น — เช่น การนับ Cycle ของเครื่องจักรหรือการอ่านค่าจาก Weighing Indicator — ZK3U-32MR สามารถ Push ข้อมูลผ่าน MQTT ไปยัง Broker แล้ว Subscribe ในฝั่ง MES เพื่อบันทึกลง Database โดยตรง ลดความซับซ้อนของการ Polling แบบ Round-trip

ผู้ใช้ที่ต้องการความปลอดภัยระดับสูง สามารถเปิด TLS Mode ของ ZK3U-32MR และใช้ Mutual Authentication กับ Broker MQTT — เหมาะมากสำหรับงานที่ต้อง Audit ตาม IEC 62443 (Industrial Cybersecurity)
