สรุปสเปค USR-ISF1008 USR IOT Industrial Ethernet Switch ครบจบ ฉบับวิศวกร
สรุปย่อ: USR-ISF1008 เป็นสวิตช์อีเทอร์เน็ตอุตสาหกรรมแบบ Unmanaged 8 พอร์ต รองรับความเร็ว 10/100Mbps (Fast Ethernet) Backplane Bandwidth 1.6G ตัวเครื่องอลูมิเนียมระบายความร้อนแบบไม่ใช้พัดลม (Fanless) ทนอุณหภูมิ -40°C ถึง +85°C มาพร้อม Lightning Protection 6KV และไฟเลี้ยงคู่ (Dual Power) เพื่อความเสถียรสูงสุด
ภาพรวม USR-ISF1008 USR IOT Industrial Ethernet Switch
USR-ISF1008 อยู่ในตระกูล USR-ISG/ISF ซึ่งเป็นสวิตช์อีเทอร์เน็ตอุตสาหกรรมระดับ Unmanaged Layer 2 ที่ USR IOT ออกแบบมาสำหรับงานเครือข่ายในโรงงาน สถานีไฟฟ้า และระบบขนส่งที่ต้องเจอสภาพแวดล้อมรุนแรง ตัวเครื่องมี 8 พอร์ต พอร์ต RJ45 รองรับความเร็ว 10/100Mbps (Fast Ethernet) พร้อม Backplane Bandwidth 1.6G ตาราง MAC Address รองรับ 2K รายการ และ Packet Buffer ขนาด 768 Kbits ซึ่งเพียงพอสำหรับงานเครือข่ายอุตสาหกรรมทั่วไปที่มีอุปกรณ์เชื่อมต่อไม่มาก
จุดเด่นสำคัญของซีรีส์นี้คือการออกแบบเพื่อสภาพแวดล้อมสุดโหด ตัวเครื่องเป็นอลูมิเนียมทั้งหมดเพื่อระบายความร้อนแบบไม่ใช้พัดลม ลดจุดเสียหายจากชิ้นส่วนกล ไก ทนอุณหภูมิใช้งานได้กว้างถึง -40°C ถึง +85°C ครอบคลุมทั้งไซบีเรียและโรงถลุงเหล็ก มีระบบป้องกันฟ้าผ่า (Lightning Protection) ระดับ 6KV ทั้งที่พอร์ตไฟและพอร์ตเครือข่าย ผ่านมาตรฐาน IEC 61000-4-5 Level 3 และรองรับไฟเลี้ยงคู่ (Dual Power Redundancy) พร้อมป้องกันการต่อสลับขั้วและกระแสเกินโหลดในตัว
ด้านการติดตั้ง USR-ISF1008 รองรับ DIN-Rail Mounting มาตรฐาน 35mm ขนาดตัวเครื่องกะทัดรัดเพียง 118×96×47.5mm น้ำหนัก 430g ทำให้ติดตั้งในตู้คอนโทรลที่มีพื้นที่จำกัดได้ง่าย เหมาะกับงาน Retrofit ที่ต้องการเพิ่มพอร์ตเครือข่ายในตู้ไฟฟ้าเดิมโดยไม่ต้องขยายพื้นที่ตู้

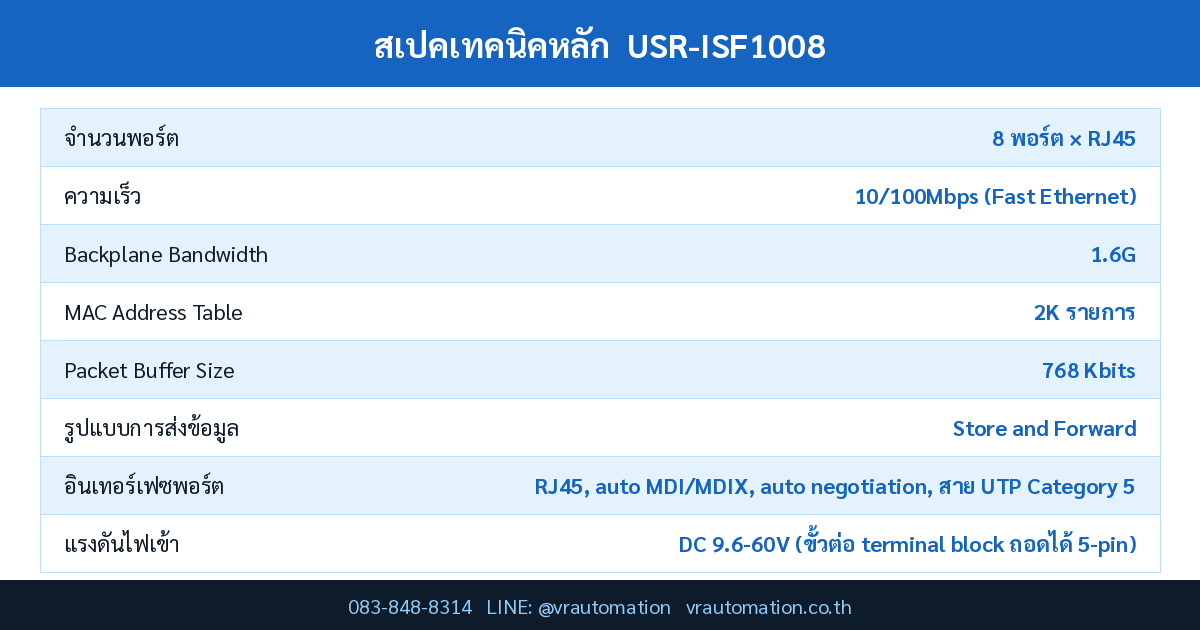

สเปคเทคนิคหลัก USR-ISF1008
ตารางด้านล่างเป็นค่าสเปคที่ดึงตรงจากดาต้าชีตทางการของผู้ผลิต USR IOT (pusr.com) ทุกค่าเป็นค่าจริงจากเอกสารผู้ผลิต ไม่ใช่ค่าประมาณ:
| รายการสเปค | ค่าจากดาต้าชีตผู้ผลิต |
|---|---|
| จำนวนพอร์ต | 8 พอร์ต × RJ45 |
| ความเร็ว | 10/100Mbps (Fast Ethernet) |
| Backplane Bandwidth | 1.6G |
| MAC Address Table | 2K รายการ |
| Packet Buffer Size | 768 Kbits |
| รูปแบบการส่งข้อมูล | Store and Forward |
| อินเทอร์เฟซพอร์ต | RJ45, auto MDI/MDIX, auto negotiation, สาย UTP Category 5 |
| แรงดันไฟเข้า | DC 9.6-60V (ขั้วต่อ terminal block ถอดได้ 5-pin) |
| กระแสไฟใช้งาน | น้อยกว่า 5W |
| การป้องกันไฟฟ้า | ป้องกันกระแสเกินโหลด (Overload) และต่อกลับขั้ว (Reverse connection) |
| ขนาดตัวเครื่อง / น้ำหนัก | 118 × 96 × 47.5 mm / 430g |
| การติดตั้ง | DIN-Rail mounting หรือวางตั้งโต๊ะ, ตัวเครื่องอลูมิเนียม IP40 |
จุดเด่นของ USR-ISF1008 USR IOT
- ทนอุณหภูมิสุดขั้ว -40°C ถึง +85°C — ติดตั้งได้ทั้งพื้นที่หนาวจัดและร้อนจัด เช่น สถานีไฟฟ้ากลางแจ้งหรือโรงหลอมโลหะ
- Fanless Aluminum Housing — ระบายความร้อนด้วยตัวเครื่องอลูมิเนียมโดยไม่ใช้พัดลม ลดจุดเสียหายจากชิ้นส่วนกลไกและลดเสียงรบกวน
- Lightning Protection 6KV — ป้องกันทั้งพอร์ตไฟเลี้ยงและพอร์ตเครือข่ายจากฟ้าผ่าเหนี่ยวนำตามมาตรฐาน IEC 61000-4-5 Level 3
- ไฟเลี้ยงคู่ (Dual Power) — รองรับแหล่งจ่ายไฟสำรอง 2 ชุด เพื่อความต่อเนื่องของเครือข่ายแม้แหล่งจ่ายหลักขัดข้อง
- DIN-Rail Mounting กะทัดรัด — ขนาด 118×96×47.5mm ติดตั้งในตู้คอนโทรลที่มีพื้นที่จำกัดได้สะดวก
เปรียบเทียบรุ่นในตระกูล USR-ISG/ISF
ตารางด้านล่างเปรียบเทียบ USR-ISF1008 (แถวที่ทำเครื่องหมาย ★) กับสวิตช์อีก 3 รุ่นในซีรีส์เดียวกัน ทุกรุ่นใช้โครงสร้างฮาร์ดแวร์ ระบบป้องกันไฟฟ้า และย่านอุณหภูมิเดียวกัน ต่างกันเฉพาะจำนวนพอร์ตและความเร็ว:
| รุ่น | จำนวนพอร์ต | ความเร็ว | Backplane | MAC Address Table | Packet Buffer |
|---|---|---|---|---|---|
| USR-ISF1005 | 5 พอร์ต | 10/100Mbps | 1G | 2K | 768 Kbits |
| USR-ISF1008 ★ | 8 พอร์ต | 10/100Mbps | 1.6G | 2K | 768 Kbits |
| USR-ISG1005 | 5 พอร์ต | 10/100/1000Mbps | 10G | 2K | 1 Mbits |
| USR-ISG1008 | 8 พอร์ต | 10/100/1000Mbps | 16G | 4K | 1 Mbits |
สเปคไฟฟ้า กายภาพ และมาตรฐาน EMC
| รายการสเปค | ค่าจากดาต้าชีตผู้ผลิต |
|---|---|
| อินเทอร์เฟซพอร์ต | RJ45, auto MDI/MDIX, auto negotiation, สาย UTP Category 5 |
| แรงดันไฟเข้า | DC 9.6-60V (ขั้วต่อ terminal block ถอดได้ 5-pin) |
| กระแสไฟใช้งาน | น้อยกว่า 5W |
| การป้องกันไฟฟ้า | ป้องกันกระแสเกินโหลด (Overload) และต่อกลับขั้ว (Reverse connection) |
| ขนาดตัวเครื่อง / น้ำหนัก | 118 × 96 × 47.5 mm / 430g |
| การติดตั้ง | DIN-Rail mounting หรือวางตั้งโต๊ะ, ตัวเครื่องอลูมิเนียม IP40 |
| อุณหภูมิใช้งาน / เก็บรักษา | -40~85°C / -40~85°C |
| ความชื้นสัมพัทธ์ | 5%~95% (Non-condensing) |
| การป้องกันฟ้าผ่า | Lightning Protection 6KV, ESD IEC 61000-4-2 Level 3 (±8kV air / ±6kV contact) |
| มาตรฐาน EMC | EFT IEC 61000-4-4 Level 3, Surge IEC 61000-4-5 Level 3 |
| การรับรอง | CE |
การใช้งานในอุตสาหกรรม
- เครือข่ายในตู้คอนโทรลโรงงาน — เชื่อมต่อ PLC, HMI และเซ็นเซอร์เข้าเครือข่ายเดียวกันในตู้ควบคุมที่มีพื้นที่จำกัด
- สถานีไฟฟ้าและพลังงานหมุนเวียน — ทนอุณหภูมิสุดขั้วและมีระบบป้องกันฟ้าผ่า เหมาะกับสถานีไฟฟ้ากลางแจ้งและฟาร์มโซลาร์/กังหันลม
- ระบบขนส่งทางราง (Rail Transit) — ทนแรงสั่นสะเทือนและมีไฟเลี้ยงคู่ รองรับการทำงานต่อเนื่อง 24 ชั่วโมงในระบบสัญญาณรถไฟ
- กล้องวงจรปิดอุตสาหกรรม (Security Surveillance) — รุ่น ISG (Gigabit) รองรับแบนด์วิดท์สำหรับกล้อง IP ความละเอียดสูงหลายตัวพร้อมกัน
แนวทางออกแบบโครงสร้างเครือข่ายด้วยสวิตช์ตระกูล ISF/ISG
USR-ISF1008 ให้จำนวนพอร์ตมากกว่า USR-ISF1005 ถึง 3 พอร์ต ทำให้เหมาะกับตู้คอนโทรลที่มีอุปกรณ์เชื่อมต่อจำนวนมากขึ้น เช่น ไลน์ผลิตที่มี PLC หลายตัว HMI และเซ็นเซอร์เครือข่ายรวมกันเกิน 5 จุด การมีพอร์ตสำรองเพียงพอช่วยให้ไม่ต้องเพิ่มสวิตช์ตัวที่สองในตู้เดียวกัน ซึ่งจะเพิ่มจุดเสียหายที่อาจเกิดขึ้นได้ ในการวางแผนจำนวนพอร์ต ควรเผื่อพอร์ตสำรองไว้อย่างน้อย 20-30% ของจำนวนอุปกรณ์ปัจจุบัน เพื่อรองรับการขยายระบบในอนาคตโดยไม่ต้องเปลี่ยนสวิตช์ทั้งตู้ เนื่องจากเป็นรุ่น Fast Ethernet (10/100Mbps) เหมาะกับอุปกรณ์ควบคุมอุตสาหกรรมทั่วไปที่มีข้อมูลไม่มาก เช่น Modbus TCP Gateway หรือ HMI ขนาดเล็ก หากมีแผนเชื่อมต่อกล้อง IP ความละเอียดสูงหรืออุปกรณ์ที่ต้องการแบนด์วิดท์สูงในอนาคต ควรพิจารณาใช้ USR-ISG1008 (Gigabit) แทนตั้งแต่เริ่มออกแบบระบบ
FAQ
ถาม: USR-ISF1008 ต่างจากรุ่นอื่นในซีรีส์อย่างไร?
ตอบ: ตระกูล USR-ISG/ISF มีทั้งหมด 4 รุ่นย่อยแยกตามจำนวนพอร์ต (5/8) และความเร็ว (Fast Ethernet รหัส ISF / Gigabit รหัส ISG) เลือกตามจำนวนอุปกรณ์และความต้องการแบนด์วิดท์ของระบบ
ถาม: ใช้ไฟเลี้ยงกี่โวลต์?
ตอบ: ใช้ไฟ DC 9.6-60V ผ่าน terminal block 5-pin ถอดได้ รองรับไฟเลี้ยงคู่ (Dual Power) เพื่อสำรองกรณีแหล่งจ่ายหลักขัดข้อง
ถาม: ติดตั้งอย่างไร?
ตอบ: ออกแบบมาสำหรับ DIN-Rail Mounting มาตรฐาน 35mm เป็นหลัก และสามารถวางตั้งโต๊ะได้เช่นกัน
สรุป
USR-ISF1008 เป็นสวิตช์อีเทอร์เน็ตอุตสาหกรรมระดับ Unmanaged ที่เน้นความทนทานต่อสภาพแวดล้อมสุดขั้ว (-40~85°C) พร้อมระบบป้องกันฟ้าผ่า 6KV และไฟเลี้ยงคู่ เหมาะกับงานเครือข่ายในตู้คอนโทรลโรงงาน สถานีไฟฟ้า และระบบขนส่งที่ต้องการความเสถียรสูงโดยไม่ต้องตั้งค่าที่ซับซ้อน หากต้องการฟังก์ชัน VLAN หรือ Ring Redundancy ควรพิจารณาสวิตช์ระดับ Managed ของ USR IOT เพิ่มเติม
