สรุปสเปค SK-070GS Samkoon HMI ครบจบ ฉบับวิศวกร

วันที่ 11 สิงหาคม 2569 | สรุปสเปคสินค้า | VR Automation

SK-070GS คืออะไร และเหมาะกับงานแบบไหน

จอ HMI ขนาด 7 นิ้วเป็นขนาดที่ได้รับความนิยมสูงสุดในงานเครื่องจักร เพราะใหญ่พอจะแสดงหน้าจอควบคุมหลักพร้อมกราฟและตารางแจ้งเตือน แต่ยังไม่กินพื้นที่หน้าตู้มากเกินไป โจทย์จึงอยู่ที่การเลือกรุ่นที่มีพอร์ตครบตามที่ระบบต้องการจริง

SK-070GS อยู่ในกลุ่ม G-series ของตระกูล SK ซึ่งเป็นไลน์มาตรฐานเชิงเศรษฐกิจของ Samkoon จุดที่ทำให้รุ่น GS แตกต่างจากรุ่น GE ในตระกูลเดียวกันคือ SK-070GS มีพอร์ต Ethernet ขณะที่ SK-070GE ไม่มี ซึ่งเป็นความต่างที่สำคัญมากในยุคที่ทุกเครื่องจักรถูกคาดหวังให้ส่งข้อมูลขึ้นระบบส่วนกลาง

อีกจุดที่ควรทราบคือรุ่น GS ให้ซีเรียลพอร์ตสองพอร์ต (COM1 และ COM2) โดยแต่ละพอร์ตรองรับได้ทั้ง RS232, RS422 และ RS485 ต่างจากรุ่นจอ 5 นิ้วในตระกูลเดียวกันที่มักให้เพียงพอร์ตเดียว ทำให้ SK-070GS ต่อ PLC กับอุปกรณ์ Modbus พร้อมกันได้

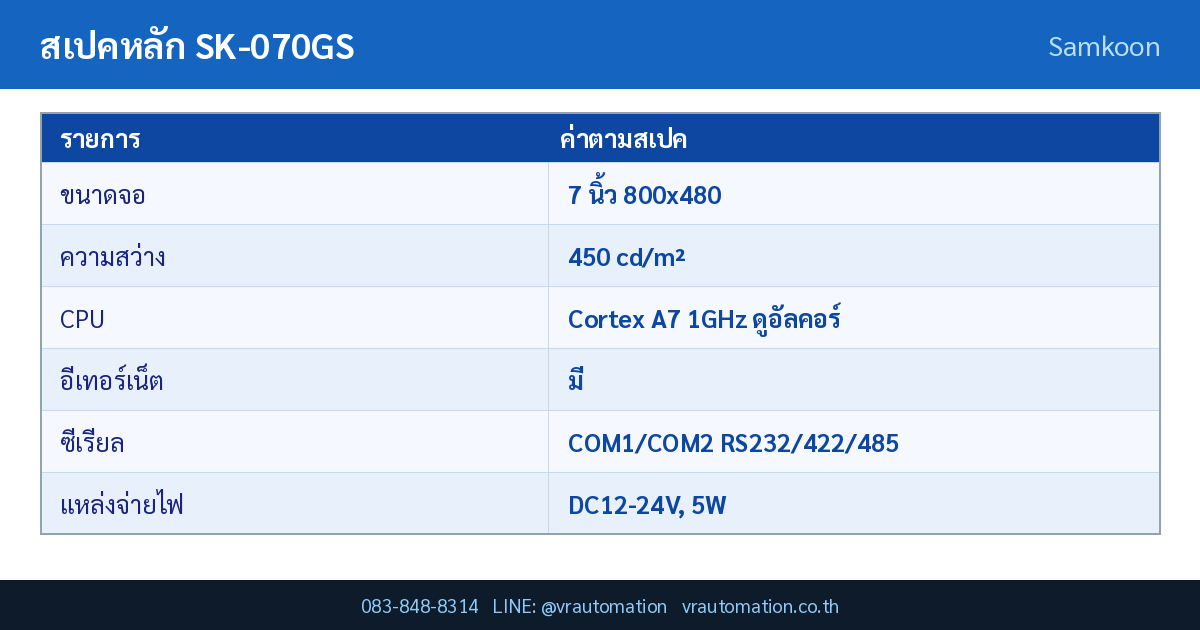

สเปคเทคนิคหลัก SK-070GS

ตารางด้านล่างสรุปค่าทางเทคนิคของ SK-070GS ตามเอกสารคู่มือเลือกรุ่นของผู้ผลิต (【显控科技】人机界面选型手册（20250226）.pdf) วิศวกรสามารถใช้ตัวเลขชุดนี้ตรวจสอบความเข้ากันได้กับระบบเดิมก่อนสั่งซื้อได้ทันที

จุดเด่นทางวิศวกรรมของ SK-070GS Samkoon

• มี Ethernet ในตัว — เชื่อมต่อ PLC ผ่าน Modbus TCP หรือส่งข้อมูลขึ้น SCADA ได้โดยตรง เป็นข้อได้เปรียบสำคัญเหนือรุ่น SK-070GE ในราคาที่ไม่ต่างกันมาก
• ซีเรียลสองพอร์ตที่รองรับทั้ง RS232/422/485 — ต่อ PLC ที่พอร์ตหนึ่งและต่อบัส Modbus RTU ที่อีกพอร์ตพร้อมกันได้ ไม่ต้องซื้อ converter เพิ่ม
• CPU ดูอัลคอร์ 1GHz พร้อม RAM 128MB DDR3 — รองรับหน้าจอที่มีกราฟแนวโน้ม ตารางข้อมูล และภาพเคลื่อนไหวได้ลื่นกว่าจอราคาประหยัดที่ใช้ซีพียูคอร์เดียว
• ความสว่าง 450 cd/m² — สูงกว่ารุ่น 5 นิ้วในตระกูลเดียวกันที่อยู่ที่ 400 cd/m² อ่านหน้าจอได้ชัดกว่าในพื้นที่ที่มีแสงสว่างมาก
• รับไฟได้กว้าง DC12–24V ที่ 5 วัตต์ — ยืดหยุ่นในการออกแบบระบบไฟและกินไฟน้อย ลดภาระของแหล่งจ่ายไฟในตู้

เปรียบเทียบรุ่นในซีรีส์เดียวกัน

ตารางเปรียบเทียบรุ่นในกลุ่ม G-series ของตระกูล SK ตามเอกสารเลือกรุ่นของผู้ผลิต จะเห็นว่าความต่างหลักอยู่ที่พอร์ตเชื่อมต่อ ไม่ใช่ตัวจอ

การใช้งานในอุตสาหกรรม

หน้าจอควบคุมเครื่องจักรทั่วไป

ใช้เป็นหน้าจอหลักของเครื่องจักรที่ต้องแสดงสถานะการทำงาน ตั้งค่าพารามิเตอร์ และแสดงประวัติการแจ้งเตือน ขนาด 7 นิ้วให้พื้นที่พอสำหรับปุ่มขนาดใหญ่ที่กดได้ถนัดแม้ผู้ใช้ใส่ถุงมือ

ระบบตรวจติดตามที่ต้องเชื่อม SCADA

พอร์ต Ethernet ทำให้ HMI ทำหน้าที่เป็นสะพานข้อมูลระหว่างเครื่องจักรกับระบบส่วนกลาง อ่านค่าจาก PLC ผ่านซีเรียลแล้วส่งต่อผ่านเครือข่ายได้ ช่วยดึงเครื่องจักรรุ่นเก่าเข้าสู่ระบบเก็บข้อมูลโดยไม่ต้องเปลี่ยน PLC

งานควบคุมที่มีอุปกรณ์ Modbus หลายตัว

การมีซีเรียลสองพอร์ตช่วยให้ต่อ PLC ที่พอร์ตหนึ่ง และต่อกลุ่มอุปกรณ์ Modbus RTU เช่น อินเวอร์เตอร์หรือมิเตอร์ไฟฟ้า ที่อีกพอร์ตหนึ่ง ทำให้ HMI แสดงข้อมูลจากทั้งสองแหล่งในหน้าจอเดียว

ข้อควรพิจารณาก่อนเลือกใช้งาน

ระดับ IP65 ครอบคลุมเฉพาะด้านหน้าเครื่อง ตามมาตรฐาน IEC/EN 60529 ตัวเลข 6 หมายถึงกันฝุ่นสนิท และ 5 หมายถึงทนน้ำฉีดแรงดันต่ำจากทุกทิศทาง แต่ด้านหลังยังต้องพึ่งระดับป้องกันของตู้คอนโทรลเอง

ความละเอียด 800×480 เพียงพอสำหรับหน้าจอควบคุมทั่วไป แต่ถ้าต้องแสดงกราฟหลายเส้นพร้อมตารางข้อมูลจำนวนมากในหน้าเดียว ควรพิจารณารุ่นที่ให้ความละเอียด 1024×600 ขึ้นไป

Flash 128MB เป็นพื้นที่เก็บทั้งโปรเจกต์และไฟล์บันทึก หากออกแบบระบบที่เก็บ data log ปริมาณมาก ควรวางแผนถ่ายข้อมูลออกผ่าน U-Disk เป็นรอบ หรือส่งขึ้นเซิร์ฟเวอร์ผ่าน Ethernet แทนการเก็บสะสมในเครื่อง

ตรวจสอบว่าไดรเวอร์ใน SKTOOL รองรับ PLC ยี่ห้อที่คุณใช้หรือไม่ ก่อนสรุปการออกแบบ เพราะการเขียนโปรโตคอลเองจะเพิ่มเวลาพัฒนาอย่างมาก

คำถามที่พบบ่อย (FAQ)

SK-070GS กับ SK-070GE ต่างกันอย่างไร?

ต่างกันที่พอร์ตเครือข่ายเป็นหลัก SK-070GS มีพอร์ต Ethernet ส่วน SK-070GE ไม่มี นอกจากนั้นสเปคอื่นเหมือนกันทั้งหมด ทั้งจอ 7 นิ้ว 800×480 ความสว่าง 450 cd/m² CPU Cortex A7 1GHz ดูอัลคอร์ RAM 128MB DDR3 และ Flash 128MB

SK-070GS รองรับ WiFi หรือ 4G หรือไม่?

ไม่รองรับ ทั้ง WiFi, 4G และ CAN ตามเอกสารเลือกรุ่นของผู้ผลิต หากต้องการ 4G และ CAN ควรพิจารณารุ่น SK-070GG ซึ่งรองรับทั้งสองอย่าง แต่ใช้ CPU Cortex A8 600MHz แทน

ต้องใช้ไฟเลี้ยงเท่าไร?

รับไฟได้ในช่วง DC12–24V ±15% กินกำลังไฟประมาณ 5 วัตต์ และมีระดับป้องกันไฟฟ้าสถิตที่ ±6 kV ทำให้ออกแบบร่วมกับแหล่งจ่ายไฟ 24VDC มาตรฐานในตู้คอนโทรลได้สะดวก

สรุป

SK-070GS เป็น HMI 7 นิ้วที่ให้ความคุ้มค่าสูงสำหรับงานเครื่องจักรทั่วไป จุดตัดสินใจสำคัญอยู่ที่การมีพอร์ต Ethernet ในตัวซึ่งรุ่น GE ไม่มี รวมกับซีเรียลสองพอร์ตที่รองรับ RS232/422/485 ทำให้ยืดหยุ่นพอสำหรับระบบที่มีอุปกรณ์หลายชนิด หากงานของคุณไม่จำเป็นต้องใช้ 4G หรือ CAN และความละเอียด 800×480 เพียงพอ SK-070GS คือจุดสมดุลที่ดีระหว่างราคากับความสามารถ

ดูสินค้ากลุ่มเดียวกันทั้งหมดได้ที่ หมวดหมู่ HMI บนเว็บไซต์ VR Automation

แหล่งข้อมูลและมาตรฐานอ้างอิง

1. Catalog: 【显控科技】人机界面选型手册（20250226）.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
2. Samkoon Automation — SK Series Standard HMI — หน้าผลิตภัณฑ์อย่างเป็นทางการของตระกูล SK ครอบคลุมขนาดจอ 3.5–15.6 นิ้ว
3. Samkoon — SKTOOL Configuration Software — ข้อมูลซอฟต์แวร์ SKTOOL และรายการรุ่นที่รองรับ รวมถึง SK-070GS
4. IP Rating Guide — IEC 60529 Enclosure Codes — อธิบายความหมายของระดับป้องกัน IP65 ตามมาตรฐาน IEC/EN 60529
