สรุปสเปค SK-057FE Samkoon HMI ครบจบ ฉบับวิศวกร
สรุปย่อ: ในตู้ควบคุมที่ต้องแสดงผลหลายค่าพร้อมกัน จอ 4.3 นิ้วมักเริ่มอึดอัด แต่การกระโดดไป 7 นิ้วก็กินพื้นที่หน้าตู้เกินจำเป็น SK-057FE คือคำตอบตรงกลางที่วิศวกรมักมองข้าม — จอ 5.7 นิ้วอัตราส่วน 4:3 ความละเอียด 640 × 480 พิกเซล ให้พื้นที่แสดงผลแนวตั้งมากกว่าจอ 16:9 ขนาดใกล้เคียงกัน เหมาะกับหน้าจอที่ต้องเรียงรายการพารามิเตอร์เป็นแถวยาว

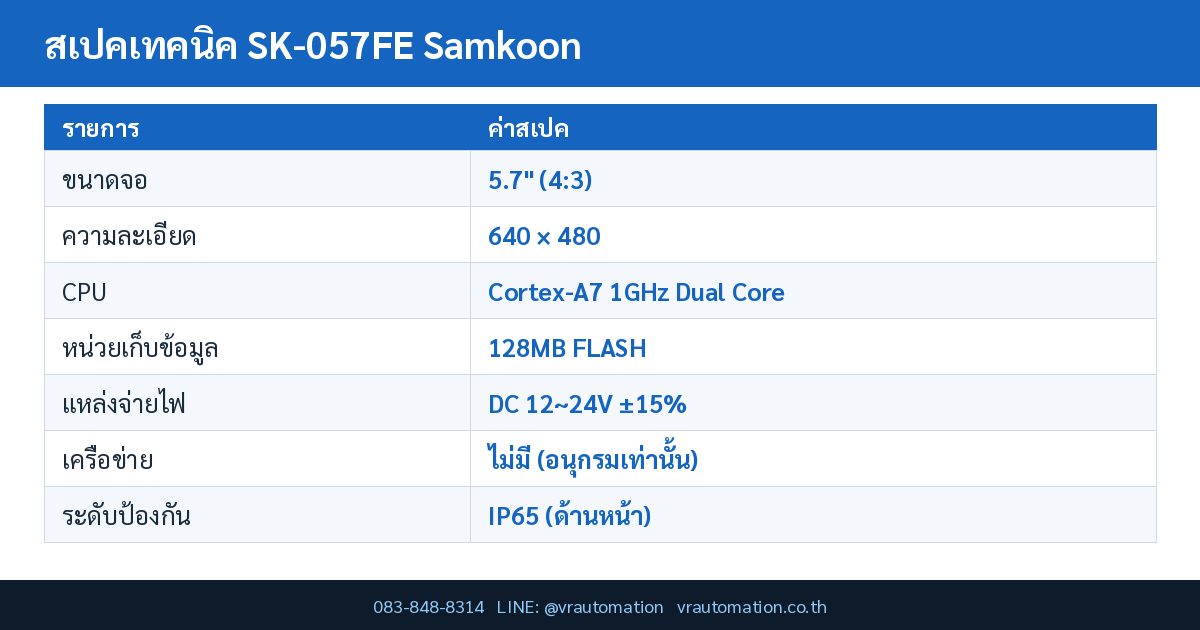

สเปคเทคนิคหลัก SK-057FE
ข้อมูลทั้งหมดในตารางด้านล่างอ้างอิงจากคู่มือเลือกรุ่นฉบับผู้ผลิต (【显控科技】人机界面选型手册（20250226）.pdf) ที่ VR Automation ใช้อ้างอิงในการเสนอราคาและงานติดตั้งจริง
| รายการ | ค่าสเปค SK-057FE |
|---|---|
| ขนาดหน้าจอ | 5.7″ (4:3) |
| ความละเอียด (พิกเซล) | 640 × 480 |
| ความสว่าง | 400 cd/m² |
| คอนทราสต์ | 400:1 |
| จำนวนสี | 16.77 ล้านสี |
| แผงสัมผัส | แบบ 4 สาย ความแม่นยำสูง |
| แบ็คไลต์ | LED |
| CPU | Cortex-A7 1GHz Dual Core |
| หน่วยความจำ (RAM) | 128MB DDR3 |
| หน่วยเก็บข้อมูล | 128MB FLASH |
| แหล่งจ่ายไฟ | DC 12~24V ±15% |
| กำลังไฟที่ใช้ | 5 W |
| พอร์ตอนุกรม | COM1 / COM2: RS232 / RS422 / RS485 |
| Ethernet | ไม่มี |
| WiFi | ไม่มี |
| 4G | ไม่มี |
| CAN | ไม่มี |
| พอร์ต USB ดาวน์โหลด | มี |
| ช่องเสียบ U disk | มี |
| ขนาดตัวเครื่อง | 177 × 140 × 40 mm |
| ขนาดเจาะหน้าตู้ | 163 × 133 mm |
| น้ำหนัก | 510 g |
| อุณหภูมิใช้งาน | -20°C ~ 55°C (ไม่มีน้ำแข็งเกาะ) |
| ความชื้นใช้งาน | 5~95% RH (ไม่กลั่นตัว) |
| ทนสั่นสะเทือน | 10~25 Hz (XYZ 2G/30 นาที) |
| ระดับป้องกันไฟฟ้าสถิต | ±6kV |
| ทดสอบทนแรงดัน | 1000V AC 1 นาที |
| ระดับป้องกัน | IP65 (ด้านหน้า) |
| วัสดุตัวเครื่อง | ABS+PC วิศวกรรม |
| มาตรฐาน | FCC Class A, EN55032 / EN55035 |
| ซอฟต์แวร์ออกแบบหน้าจอ | SKTOOL |
จุดเด่นของ SK-057FE Samkoon
- จอ 4:3 ที่ให้พื้นที่แนวตั้งมากกว่า — ความละเอียด 640 × 480 บนอัตราส่วน 4:3 แสดงตารางค่า Setpoint ได้มากแถวกว่าจอ 16:9 ที่ความละเอียดใกล้กัน — ประหยัดการสลับหน้าจอขณะเดินเครื่อง
- สองพอร์ตอนุกรมอิสระ (COM1 / COM2) — ต่างจากรุ่น 4.3 นิ้วในซีรีส์เดียวกันที่มี COM เดียว SK-057FE รองรับ COM1 และ COM2 แบบ RS232/RS422/RS485 ทำให้คุยกับ PLC หนึ่งตัวและอินเวอร์เตอร์อีกบัสหนึ่งได้พร้อมกันโดยไม่ต้องใช้ตัวแปลง
- CPU Cortex-A7 1GHz Dual Core — หน่วยประมวลผลสองแกนพร้อม RAM 128MB DDR3 ทำให้การรีเฟรชกราฟแนวโน้มและหน้าจอที่มีอ็อบเจ็กต์จำนวนมากยังลื่นไหล
- รองรับ U disk สำหรับถ่ายโอนงานหน้างาน — มีทั้งพอร์ต USB ดาวน์โหลดและช่องเสียบ U disk ช่างสามารถอัปเดตหน้าจอหรือดึงข้อมูลบันทึกออกมาได้โดยไม่ต้องหิ้วโน้ตบุ๊กเข้าไลน์ผลิต
- โครงสร้างทนงานอุตสาหกรรม — IP65 เฉพาะด้านหน้า ทนสั่นสะเทือน 10~25 Hz (2G/30 นาที) ทุกแกน และผ่านทดสอบทนแรงดัน 1000V AC 1 นาที
เปรียบเทียบรุ่นในซีรีส์ SK
ตารางนี้ช่วยให้เห็นว่า SK-057FE วางตัวอยู่ตรงไหนของซีรีส์ และควรขยับไปรุ่นใดเมื่อความต้องการเปลี่ยน:
| รุ่น | ขนาดจอ | ความละเอียด | Ethernet | WiFi / 4G | CAN | CPU |
|---|---|---|---|---|---|---|
| SK-043UE | 4.3″ | 480 × 272 | ไม่มี | ไม่มี | ไม่มี | Cortex-A8 600MHz |
| SK-043FE | 4.3″ | 480 × 272 | ไม่มี | ไม่มี | ไม่มี | Cortex-A7 1GHz ×2 |
| SK-043HS | 4.3″ | 480 × 272 | มี | ไม่มี | ไม่มี | Cortex-A7 1GHz ×2 |
| SK-057FE ← | 5.7″ | 640 × 480 | ไม่มี | ไม่มี | ไม่มี | Cortex-A7 1GHz ×2 |
| SK-070QH | 7″ | 1024 × 600 | ไม่มี | ไม่มี | ไม่มี | Cortex-A7 1GHz ×2 |
| SK-070MG | 7″ | 800 × 480 | มี | 4G | มี | Cortex-A8 600MHz |
| SK-102CE | 10.2″ | 1024 × 600 | ไม่มี | ไม่มี | ไม่มี | Cortex-A7 1GHz ×2 |
| SK-102HW | 10.2″ | 1024 × 600 | มี | WiFi | มี | Cortex-A8 600MHz |
| SK-121FS | 12.1″ | 1024 × 768 | มี | ไม่มี | ไม่มี | Cortex-A8 600MHz |
การใช้งานในอุตสาหกรรม
เครื่องจักรบรรจุภัณฑ์และเครื่องตัด
หน้าจอที่ต้องแสดงค่า Setpoint ความเร็ว ระยะ และจำนวนชิ้นพร้อมกันหลายแถว ได้ประโยชน์จากอัตราส่วน 4:3 โดยตรง
ตู้ควบคุมปั๊มและระบบสาธารณูปโภค
สองพอร์ต COM ทำให้อ่านค่าจาก PLC และสั่งอินเวอร์เตอร์ผ่าน Modbus RTU คนละบัสได้ในตัวเดียว
สถานีตรวจวัดในโรงงานอาหาร
IP65 ด้านหน้ารองรับการเช็ดล้างหน้าแผงประจำวันโดยไม่ต้องถอดจอ
ข้อแนะนำก่อนติดตั้ง
ก่อนสั่งซื้อ ควรตรวจสามเรื่องตามลำดับ: (1) ขนาดเจาะหน้าตู้ ของ SK-057FE คือ 163 × 133 mm เทียบกับรูเดิมที่หน้างาน (2) ทางเชื่อมต่อ — รุ่นนี้ระบุ Ethernet: ไม่มี, WiFi: ไม่มี, 4G: ไม่มี, CAN: ไม่มี ให้เทียบกับอุปกรณ์ที่ต้องคุยด้วยทั้งหมด และ (3) งบพลังงาน — รุ่นนี้ใช้ 5 W ที่ DC 12~24V ±15% ควรรวมกับโหลดอื่นในตู้แล้วเผื่อขนาด Power Supply ไว้อย่างน้อย 1.5 เท่า
ดูรุ่น HMI ทั้งหมดที่จำหน่ายได้ที่ หมวดสินค้า HMI บน vrautomation.co.th
คำถามที่พบบ่อย (FAQ)
SK-057FE มีพอร์ต Ethernet หรือไม่?
ไม่มี — ตามสเปคในคู่มือเลือกรุ่น SK-057FE ระบุ Network interface เป็น NO หากงานต้องการ Ethernet ควรพิจารณารุ่น SK-043HS, SK-121FS หรือ SK-102HW แทน
รองรับ PLC ยี่ห้อไหนบ้าง?
ใช้ซอฟต์แวร์ SKTOOL ซึ่งมีไดรเวอร์สื่อสารมาให้ในตัวสำหรับ PLC หลักในตลาด รวมถึง Modbus RTU/TCP มาตรฐาน ทำให้ต่อกับ PLC และอินเวอร์เตอร์ส่วนใหญ่ได้โดยไม่ต้องซื้อ gateway เพิ่ม
ต้องเจาะหน้าตู้ขนาดเท่าไร?
ขนาดเจาะ (cutout) คือ 163 × 133 มม. ตัวเครื่องกว้าง 177 × 140 × 40 มม. ควรเผื่อระยะด้านหลังอีกอย่างน้อย 50 มม. สำหรับหัวต่อสายและการระบายความร้อน
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: 【显控科技】人机界面选型手册（20250226）.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต — เป็นแหล่งของค่าสเปคทุกค่าในตารางข้างต้น)
- Samkoon SK HMI Series — สเปคและรุ่นในซีรีส์ SK
- SK-Tool Software — เครื่องมือออกแบบหน้าจอ SKTOOL
- What Does IP65 Mean? — นิยามระดับป้องกัน IP65 ตาม IEC 60529
