Servo Auto-Tuning เบื้องต้น หลักการปรับ Gain และ Inertia Ratio ฉบับวิศวกร

วันที่ 3 สิงหาคม 2569 | ความรู้วิศวกรรม | VR Automation

Auto-Tuning ทำงานอย่างไร

Servo Drive รุ่นใหม่ส่วนใหญ่มีฟังก์ชัน Auto-Tuning ที่ทำงานโดยสร้าง “Observer” หรือแกนเซอร์โวเสมือนที่คำนวณการเคลื่อนที่ตามคำสั่งแบบอุดมคติ (Ideal Response) เปรียบเทียบกับการเคลื่อนที่จริงของมอเตอร์ ผลต่างระหว่างสองค่านี้ถูกนำไปใช้คำนวณ Inertia Ratio ของโหลด ความถี่ Resonance และการสั่นของระบบ จากนั้น Drive จะปรับค่า Gain ของ Loop ควบคุม (Position Loop, Speed Loop, Current Loop) ให้เหมาะสมโดยอัตโนมัติ

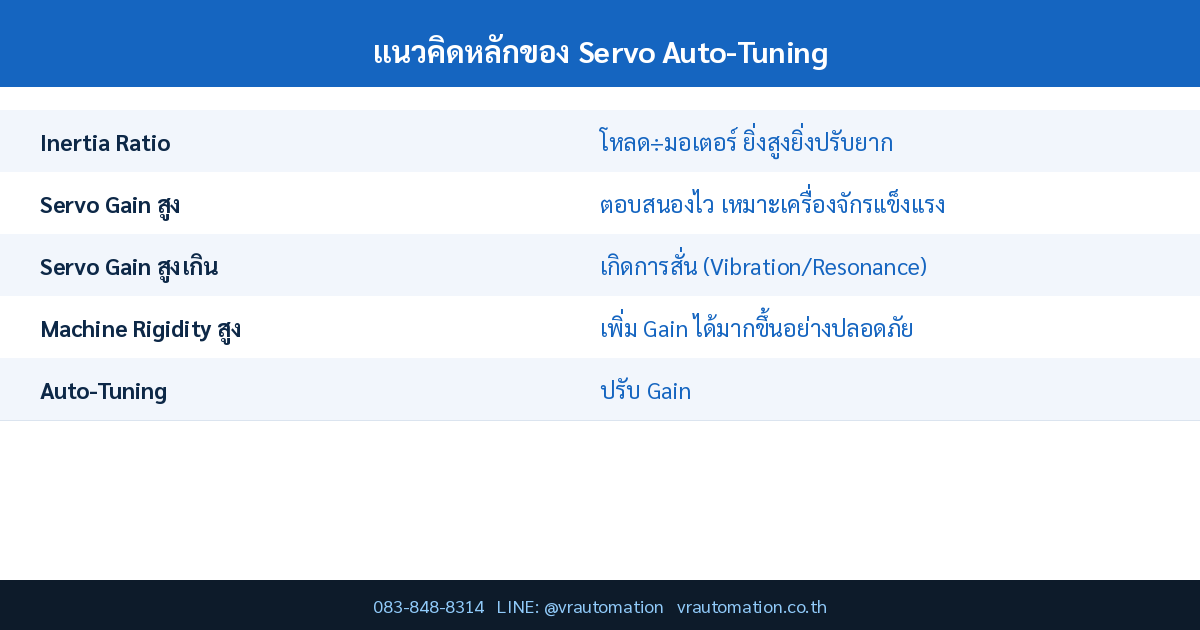

Inertia Ratio คืออะไร สำคัญแค่ไหน

Inertia Ratio คืออัตราส่วนระหว่างความเฉื่อยของโหลดที่ต่อพ่วงกับมอเตอร์ เทียบกับความเฉื่อยของตัวมอเตอร์เอง (Load Inertia ÷ Motor Inertia) ค่านี้มีผลโดยตรงต่อความยากง่ายในการ Tuning หากระบบมี Inertia Ratio สูงเกินไป (มากกว่า 10:1) การปรับแต่งให้ระบบนิ่งและตอบสนองเร็วจะทำได้ยากมากไม่ว่าจะใช้ทักษะหรือเวลามากแค่ไหน ควรพิจารณาเลือกขนาดมอเตอร์หรือเฟืองทดให้ Inertia Ratio อยู่ในช่วงที่เหมาะสมตั้งแต่ขั้นตอนออกแบบเครื่องจักร

ขั้นตอน Auto-Tuning เบื้องต้นที่วิศวกรควรรู้

โดยทั่วไป Servo Drive จะมีโหมด Auto-Tuning ให้เลือกระดับความแข็งของเครื่องจักร (Rigidity Level) ก่อนเริ่มทำงาน วิศวกรควรเริ่มจากค่า Rigidity ต่ำแล้วค่อยๆ เพิ่มขึ้นทีละระดับพร้อมสังเกตพฤติกรรมของเครื่องจักร หากเริ่มได้ยินเสียงสั่นหรือเห็นการสะเทือนผิดปกติ ให้ลดระดับ Rigidity ลงหนึ่งขั้นและยึดค่านั้นเป็นค่าใช้งานจริง

ดู Servo Drive และ Servo Motor พร้อมบริการเดินสายและคอมมิชชั่นนิ่งได้ที่ หมวดหมู่ Servo VR Automation

คำถามที่พบบ่อย (FAQ)

Q1: Auto-Tuning ใช้ได้กับทุกเครื่องจักรหรือไม่?
A: ใช้ได้กับเครื่องจักรส่วนใหญ่ที่มีโครงสร้างแข็งแรงพอสมควร แต่เครื่องจักรที่มีความยืดหยุ่นสูงหรือ Inertia Ratio เกิน 10:1 อาจต้องทำ Manual Tuning เพิ่มเติมร่วมด้วยเพื่อให้ได้ผลลัพธ์ที่ดีที่สุด

Q2: ทำไม Servo สั่นหลังทำ Auto-Tuning เสร็จ?
A: มักเกิดจากการตั้งระดับ Rigidity สูงเกินไปเมื่อเทียบกับความแข็งแรงจริงของโครงสร้างเครื่องจักร ควรลดระดับ Rigidity ลงและทำ Auto-Tuning ใหม่อีกครั้ง

Q3: ต้องทำ Auto-Tuning ใหม่หรือไม่ถ้าเปลี่ยนโหลดของเครื่องจักร?
A: ควรทำใหม่ เพราะ Inertia Ratio จะเปลี่ยนไปตามน้ำหนักโหลดที่เปลี่ยนแปลง ค่า Gain เดิมอาจไม่เหมาะสมกับโหลดใหม่อีกต่อไป
