ตั้งค่าระบบ Alarm และ Data Acquisition บนจอ HMI Samkoon SK Series ฉบับวิศวกร

วันที่ 29 สิงหาคม 2569 | คู่มือใช้งาน (Tutorial) | VR Automation

แคตตาล็อก Samkoon SK Series ระบุความสามารถไว้ตรง ๆ ว่า “รองรับการเก็บข้อมูล (数据采集) และการบันทึกการแจ้งเตือน (报警登陆)” แต่ความสามารถนี้จะมีค่าก็ต่อเมื่อออกแบบลำดับความสำคัญและ deadband ให้ถูก บทความนี้สรุปวิธีวางระบบ Alarm บนจอ SK Series ให้สอดคล้องแนวทาง ISA-18.2 พร้อมข้อจำกัดหน่วยความจำที่ต้องคำนวณล่วงหน้า

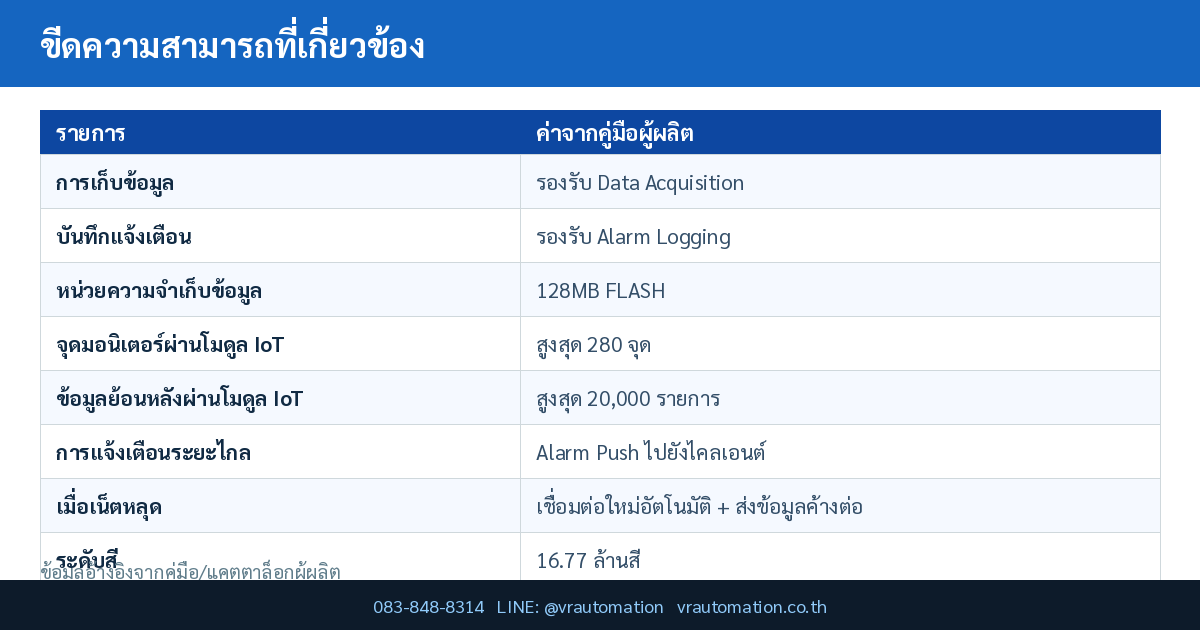

ขีดความสามารถที่เกี่ยวข้อง
ขีดความสามารถที่เกี่ยวข้อง

ปัญหาที่พบบ่อย: Alarm เยอะจนไม่มีใครอ่าน

หน้างานจำนวนมากตั้ง Alarm ไว้ทุกบิตที่นึกออก ผลคือกะกลางคืนมีรายการแจ้งเตือนหลายร้อยรายการ พนักงานจึงกด Acknowledge รวดเดียวโดยไม่อ่าน มาตรฐาน ANSI/ISA-18.2 เสนอกรอบไว้ว่าอัตราการแจ้งเตือนที่ผู้ปฏิบัติงานหนึ่งคนรับไหวควรอยู่ที่ระดับไม่เกินราว 150 รายการต่อวัน หากเกินกว่านี้มาก แปลว่าระบบต้องผ่านกระบวนการ rationalization ก่อน ไม่ใช่ไปเพิ่มขนาดหน่วยความจำ

โครงสร้าง Alarm ที่ควรตั้งบนจอ SK Series

พารามิเตอร์ ความหมาย ค่าที่แนะนำสำหรับงานทั่วไป
Priority ระดับความสำคัญ 3 ระดับพอ: Critical / Warning / Info
Deadband ช่วงคืนสภาพก่อนเคลียร์ 2–5% ของสเกลวัด เพื่อกัน alarm กระพริบ
On Delay หน่วงก่อนแจ้งเตือน 0.5–3 วินาที ตามความเร็วของกระบวนการ
Acknowledge การรับทราบโดยผู้ใช้ ต้องไม่เคลียร์รายการถ้าเงื่อนไขยังเป็นจริง
Alarm Log บันทึกเหตุการณ์พร้อม timestamp เก็บครบทั้งเกิด / รับทราบ / คืนสภาพ
Storage ที่เก็บบันทึก FLASH ภายในจอ 128MB และ Export ลง U-Disk

ขั้นตอนตั้งค่าใน SKTOOL

  1. แยกบิต Alarm ออกจากบิตควบคุมใน PLC — จองบล็อกบิตต่อเนื่องสำหรับ Alarm โดยเฉพาะ ทำให้จอสแกนได้เป็นชุดและลดภาระการสื่อสาร
  2. สร้าง Alarm List และกำหนดข้อความ — เขียนข้อความที่ระบุ “ตำแหน่งอุปกรณ์ + อาการ” เช่น “P-102 ปั๊มป้อนน้ำ: โอเวอร์โหลดทริป” ไม่ใช่แค่ “Fault 12”
  3. กำหนด Priority และสี — ใช้สีแดงเฉพาะ Critical เท่านั้น จอ SK Series แสดงสีได้ 16.77 ล้านสี แต่การใช้สีมากเกินไปลดความหมายของสีแดงลง
  4. ตั้ง Deadband และ On Delay — โดยเฉพาะสัญญาณอนาล็อกที่แกว่งใกล้จุดตั้ง
  5. เปิด Data Acquisition (Trend/Historical) — เลือกเฉพาะจุดที่ต้องใช้วิเคราะห์จริง แล้วตั้งคาบสุ่มตัวอย่างให้เหมาะ ไม่ต้องเก็บทุก 100ms ถ้ากระบวนการเปลี่ยนแปลงในหน่วยนาที
  6. วางแผน Export — กำหนดรอบดึงไฟล์ลง U-Disk ผ่านพอร์ต USB Host เพื่อไม่ให้ข้อมูลเก่าถูกเขียนทับก่อนได้ใช้
💡 Pro Tip: คำนวณอายุของบันทึกก่อนตั้งค่า: จำนวนจุดที่เก็บ × ความถี่การสุ่ม × ขนาดต่อเรกคอร์ด = ปริมาณข้อมูลต่อวัน ถ้าอยากให้ log ครอบคลุมอย่างน้อย 24 ชั่วโมงตามแนวทางสากล ให้ลดความถี่สุ่มลงก่อน แล้วค่อยพิจารณาส่งขึ้นคลาวด์สำหรับข้อมูลระยะยาว

ถ้าต้องดูย้อนหลังนาน ๆ ให้ต่อโมดูล IoT

สเปคของโมดูล IoT (WiFi / 4G) ในแคตตาล็อกเดียวกันระบุว่ารองรับการมอนิเตอร์ข้อมูลสูงสุด 280 จุด เก็บข้อมูลย้อนหลังได้สูงสุด 20,000 รายการ พร้อมการผลักการแจ้งเตือนไปยังไคลเอนต์ และรองรับการเชื่อมต่อใหม่อัตโนมัติเมื่อเน็ตหลุด รวมถึงส่งข้อมูลย้อนหลังที่ค้างอยู่ต่อได้ (offline retransmission)

⚠️ ข้อควรระวัง: การ Acknowledge ไม่ควรทำให้ Alarm หายจากหน้าจอถ้าเงื่อนไขยังเป็นจริง เพราะจะทำให้ผู้ปฏิบัติงานเข้าใจผิดว่าปัญหาถูกแก้แล้ว ให้แยก “สถานะรับทราบ” กับ “สถานะคืนสภาพ” เป็นคนละคอลัมน์เสมอ

การใช้งานในอุตสาหกรรม

  • ระบบสาธารณูปโภคโรงงาน — บันทึกการทริปของปั๊ม/พัดลม เพื่อวิเคราะห์หาสาเหตุซ้ำซาก
  • ห้องเย็นและงานควบคุมอุณหภูมิ — เก็บกราฟอุณหภูมิย้อนหลังไว้เป็นหลักฐานคุณภาพ
  • เครื่องจักรที่มีสัญญาแบบ SLA — ใช้ Alarm Log พิสูจน์เวลาเกิดเหตุและเวลาเข้าแก้ไข

เลือกจอ HMI ที่รองรับงาน Alarm/Trend ได้ที่ หมวดสินค้า HMI ของ VR Automation

คำถามที่พบบ่อย (FAQ)

Alarm บนจอกับ Alarm ใน PLC ควรอยู่ฝั่งไหน

ตรรกะการตรวจจับควรอยู่ใน PLC เพราะทำงานต่อแม้จอดับ ส่วนจอทำหน้าที่แสดงผล บันทึก และให้ผู้ใช้รับทราบ

เก็บ Trend ได้นานแค่ไหน

ขึ้นกับจำนวนจุดและคาบสุ่มตัวอย่างที่ตั้งไว้ เทียบกับพื้นที่ FLASH 128MB ของจอ แนะนำให้ทดสอบเก็บจริง 1 วันแล้ววัดขนาดไฟล์ ก่อนสรุปว่าจะเก็บย้อนหลังได้กี่วัน

อยากได้แจ้งเตือนเข้ามือถือ ต้องเพิ่มอะไร

ต่อโมดูล IoT แบบ WiFi หรือ 4G ที่ออกแบบมาสำหรับจอรุ่นนี้ ซึ่งรองรับการผลักการแจ้งเตือนไปยังไคลเอนต์และดูข้อมูลย้อนหลังผ่านแพลตฟอร์มคลาวด์ของผู้ผลิต

ติดต่อ VR Automation

สนใจสั่งซื้อหรือขอคำปรึกษาเรื่อง ระบบ Alarm และ Data Logging บนจอ HMI Samkoon?

VR Automation จำหน่ายและให้บริการติดตั้ง พร้อมทีมช่างผู้เชี่ยวชาญ

โทรสอบถามราคา: 083-848-8314

อีเมล: [email protected]

Line: @vrautomation

vrautomation.co.th

สต๊อกกรุณาสอบถาม | รับประกันสินค้า | บริการหลังการขาย | ออกใบกำกับภาษีได้

แหล่งข้อมูลและมาตรฐานอ้างอิง

  1. Catalog: 【显控科技】人机界面选型手册（20250226）.pdf — หน้า “多样化功能模块” ระบุการรองรับ 数据采集/报警登陆 และตารางสเปคโมดูล IoT (มอนิเตอร์ 280 จุด, ข้อมูลย้อนหลัง 20,000 รายการ, alarm push, offline retransmission)
  2. ISA-18 Series of Standards — International Society of Automation — กรอบมาตรฐานการบริหารจัดการ Alarm ตลอดวงจรชีวิต
  3. ISA 18.2 Alarm Management in Process Plants — InstrumentationTools — อธิบายหลัก rationalization และเกณฑ์อัตราการแจ้งเตือนที่ผู้ปฏิบัติงานรับไหว
  4. Samkoon IoT Modules — ข้อมูลโมดูล WiFi/4G สำหรับส่งการแจ้งเตือนและข้อมูลย้อนหลังขึ้นคลาวด์
