สรุปสเปค R8-2226Z-N Samkoon AC Servo Drive ครบจบ ฉบับวิศวกร

วันที่ 11 สิงหาคม 2569 | สรุปสเปคสินค้า | VR Automation

R8-2226Z-N คืออะไร และเหมาะกับงานแบบไหน

เมื่อขยับจากงานแกนเล็กไปสู่แกนหลักของเครื่องจักร เช่น แกนขับลูกกลิ้งหลัก แกนกดขึ้นรูป หรือแกนหมุนโต๊ะดัชนีที่มีโหลดหนัก ความต้องการเปลี่ยนจากความละเอียดอย่างเดียวไปเป็นแรงบิดและการจัดการพลังงานจากการเบรกด้วย

R8-2226Z-N อยู่ในกลุ่มกำลังสูงสุดของตระกูล R8 ที่ใช้ไฟ 220V ด้วยกำลังขับ 2,600 วัตต์ที่กระแสพิกัด 12 แอมป์ และรับไฟได้ทั้งหนึ่งเฟสและสามเฟส ซึ่งเป็นความยืดหยุ่นที่มีประโยชน์มากเมื่อต้องติดตั้งในโรงงานที่ระบบไฟแต่ละจุดไม่เหมือนกัน

จุดที่ต่างจากรุ่นเล็กอย่างชัดเจนคือรุ่นนี้มีตัวต้านทานเบรกในตัวมาให้ ซึ่งจำเป็นสำหรับงานที่มีโมเมนต์ความเฉื่อยสูง เพราะเมื่อสั่งลดความเร็วหรือหยุด พลังงานจลน์ของโหลดจะไหลย้อนกลับเข้าไดรฟ์ หากไม่มีทางระบายพลังงานส่วนนี้ แรงดันบัส DC จะสูงขึ้นจนไดรฟ์แจ้งเตือนแรงดันเกิน

สเปคเทคนิคหลัก R8-2226Z-N

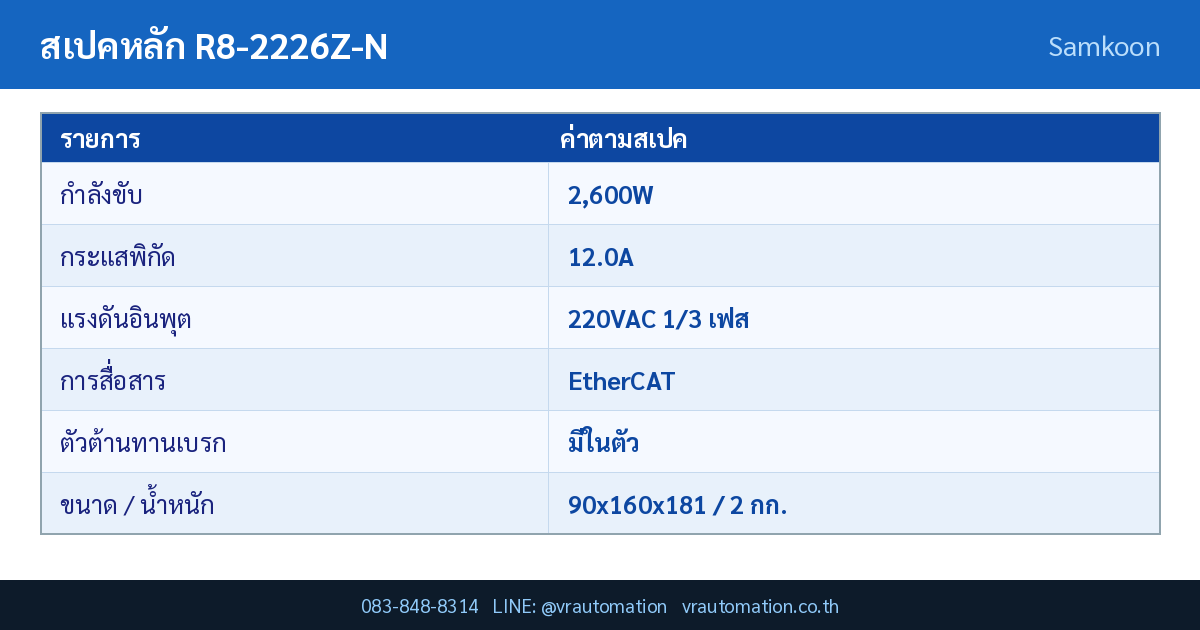

ตารางด้านล่างสรุปค่าทางเทคนิคของ R8-2226Z-N ตามเอกสารคู่มือเลือกรุ่นของผู้ผลิต (【显控科技】伺服系统产品选型手册-20250723.pdf) วิศวกรสามารถใช้ตัวเลขชุดนี้ตรวจสอบความเข้ากันได้กับระบบเดิมก่อนสั่งซื้อได้ทันที

จุดเด่นทางวิศวกรรมของ R8-2226Z-N Samkoon

• กำลังขับ 2,600 วัตต์ ที่กระแสพิกัด 12 แอมป์ — เป็นรุ่นกำลังสูงสุดของกลุ่มที่ใช้ไฟ 220V ในตระกูล R8 รองรับงานแกนหลักที่ต้องการแรงบิดสูง
• รับไฟได้ทั้ง 220VAC หนึ่งเฟสและสามเฟส — ยืดหยุ่นในการติดตั้ง ไม่ถูกล็อกด้วยระบบไฟที่มีอยู่หน้างาน
• มีตัวต้านทานเบรกในตัว — จัดการพลังงานย้อนกลับจากการเบรกของโหลดความเฉื่อยสูงได้โดยไม่ต้องเพิ่มอุปกรณ์ภายนอกในงานทั่วไป
• สื่อสารผ่านบัส EtherCAT — ประสานจังหวะกับแกนอื่นในระบบได้ในระดับไมโครวินาที และส่งข้อมูลสถานะกลับคอนโทรลเลอร์ในรอบเดียวกัน
• รองรับเอ็นโคดเดอร์ Tamagawa 17/23 บิต — ยังคงความละเอียดตำแหน่งระดับสูงแม้เป็นไดรฟ์กำลังสูง เหมาะกับงานที่ต้องทั้งแรงและความแม่นยำ

เปรียบเทียบรุ่นในซีรีส์เดียวกัน

ตารางเลือกรุ่นไดรฟ์เซอร์โวตระกูล R8 ตามเอกสารของผู้ผลิต ใช้เทียบกำลังขับ กระแส และขนาดตัวเครื่องเพื่อวางแผนพื้นที่ในตู้

การใช้งานในอุตสาหกรรม

งานควบคุมตำแหน่งหลายแกนแบบประสานจังหวะ

EtherCAT ใช้กลไก Distributed Clocks ที่ชดเชยเวลาหน่วงในสาย ทำให้ทุกแกนได้รับคำสั่งในจังหวะเดียวกันในระดับไมโครวินาที เหมาะกับเครื่อง CNC หุ่นยนต์ และเครื่องจักรที่ต้องเดินหลายแกนพร้อมกันอย่างแม่นยำ

งานเปลี่ยนสายการผลิตบ่อย

ระบบบัสช่วยลดจำนวนสายสัญญาณลงมาก เพราะทุกแกนเชื่อมต่อกันแบบ daisy chain ด้วยสายอีเทอร์เน็ตเส้นเดียว การเพิ่มหรือย้ายแกนจึงทำได้เร็วกว่าการเดินสายพัลส์แยกทุกแกน

งานที่ต้องการข้อมูลย้อนกลับแบบเรียลไทม์

นอกจากคำสั่งตำแหน่ง บัส EtherCAT ยังส่งค่ากระแส แรงบิด ความเร็ว และสถานะอลาร์มกลับมาที่คอนโทรลเลอร์ได้ในรอบเดียวกัน ทำให้ทำระบบเฝ้าระวังสภาพเครื่องจักรและวิเคราะห์ปัญหาย้อนหลังได้

ข้อควรพิจารณาก่อนเลือกใช้งาน

ต้องตรวจสอบว่าคอนโทรลเลอร์หรือ PLC ที่ใช้รองรับ EtherCAT master หรือไม่ เพราะไดรฟ์รุ่น Z สื่อสารผ่านบัสเท่านั้น ไม่รับคำสั่งพัลส์แบบเดิม หากระบบเดิมเป็นพัลส์ ให้เลือกรหัส P แทน

การเดินสาย EtherCAT ควรใช้สายที่มีชีลด์และเดินแยกจากสายกำลังของมอเตอร์ เพราะสายมอเตอร์ที่ขับด้วย PWM ความถี่สูงเป็นแหล่งกำเนิดสัญญาณรบกวนที่รุนแรง

ควรตรวจสอบความเข้ากันได้ระหว่างไดรฟ์กับมอเตอร์และเอ็นโคดเดอร์ให้ครบก่อนสั่งซื้อ ไดรฟ์ตระกูลนี้รองรับเอ็นโคดเดอร์ Tamagawa แบบ 17 บิตและ 23 บิต ซึ่งให้ความละเอียดตำแหน่งต่างกันมาก

การเลือกกำลังขับควรคำนวณจากแรงบิดที่ต้องการจริงและโมเมนต์ความเฉื่อยของโหลด ไม่ใช่เลือกจากขนาดมอเตอร์เดิมเพียงอย่างเดียว การเลือกเกินความจำเป็นทำให้ต้นทุนสูงขึ้นโดยไม่ได้ประสิทธิภาพเพิ่ม

คำถามที่พบบ่อย (FAQ)

R8-2226Z-N ให้กำลังขับเท่าไร?

กำลังขับ 2,600 วัตต์ ที่กระแสพิกัด 12 แอมป์ รับไฟ 220VAC ได้ทั้งหนึ่งเฟสและสามเฟส จัดเป็นรุ่นกำลังสูงสุดของกลุ่มที่ใช้ไฟ 220V ในตระกูล R8 ตามตารางเลือกรุ่นของผู้ผลิต

มีตัวต้านทานเบรกในตัวหรือไม่?

มี ตามตารางเลือกรุ่น R8-2226Z-N มีตัวต้านทานเบรกในตัว แต่ไม่มีไดนามิกเบรก ซึ่งเป็นคนละฟังก์ชันกัน ตัวต้านทานเบรกใช้ระบายพลังงานย้อนกลับขณะลดความเร็ว ส่วนไดนามิกเบรกใช้หยุดมอเตอร์อย่างรวดเร็วเมื่อไฟดับหรือเกิดความผิดปกติ

ต่างจาก R8-3830Z-N อย่างไร?

R8-3830Z-N ให้กำลัง 3,000 วัตต์และรับไฟ 380VAC สามเฟส ขณะที่ R8-2226Z-N ให้ 2,600 วัตต์บนไฟ 220VAC ทั้งสองรุ่นใช้กระแสพิกัด 12 แอมป์ ขนาดตัวเครื่อง 90x160x181 มม. และน้ำหนัก 2 กิโลกรัมเท่ากัน การเลือกจึงขึ้นกับระบบไฟที่มีอยู่หน้างานเป็นหลัก

สรุป

R8-2226Z-N เป็นตัวเลือกสำหรับแกนหลักที่ต้องการแรงบิดสูงในระบบที่ใช้ EtherCAT จุดแข็งคือกำลัง 2,600 วัตต์บนไฟ 220V ที่รับได้ทั้งหนึ่งเฟสและสามเฟส พร้อมตัวต้านทานเบรกในตัวซึ่งช่วยลดอุปกรณ์ภายนอกสำหรับงานโหลดความเฉื่อยสูง หากโรงงานของคุณมีไฟ 380V สามเฟสและต้องการกำลังมากกว่านี้ ควรพิจารณา R8-3830Z-N ที่ให้ 3,000 วัตต์ในตัวถังขนาดเดียวกัน

ดูสินค้ากลุ่มเดียวกันทั้งหมดได้ที่ หมวดหมู่ Servo บนเว็บไซต์ VR Automation

แหล่งข้อมูลและมาตรฐานอ้างอิง

1. Catalog: 【显控科技】伺服系统产品选型手册-20250723.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
2. Samkoon Automation — R8 Series Servo Drive — หน้าผลิตภัณฑ์อย่างเป็นทางการ ระบุการใช้บัส EtherCAT และฟังก์ชันป้องกันในตัว
3. Samkoon — R8 Series AC Servo Drive User Manual (PDF) — คู่มือการติดตั้ง เดินสาย ตั้งพารามิเตอร์ และรหัสแจ้งเตือนความผิดปกติ
4. EtherCAT Technology Group — Technology Overview — อธิบายหลักการทำงานของ EtherCAT และการซิงโครไนซ์ด้วย Distributed Clocks
5. Automation.com — EtherCAT Accepted as IEC Standard — อ้างอิงสถานะมาตรฐานสากลของ EtherCAT ภายใต้ IEC 61158 และ IEC 61784
