สรุปสเปค R8-2210Z-N Samkoon AC Servo Drive ครบจบ ฉบับวิศวกร
สรุปย่อ: R8-2210Z-N เป็น AC Servo Drive จาก Samkoon ตระกูล R8 — Input Single Phase 220VAC, Output 1.0kW, รองรับ EtherCAT Bus, Encoder Tamagawa 17/23-bit, ความแม่นยำสูง เหมาะกับเครื่องจักรอุตสาหกรรม Motion Control
ภาพรวมของ R8-2210Z-N Samkoon
R8-2210Z-N เป็นรุ่นในตระกูล R8 Series AC Servo Drive ของ Samkoon Automation ผู้ผลิตอุปกรณ์ Motion Control ระดับสากล — ตระกูล R8 ออกแบบมาสำหรับงาน Industrial Automation ที่ต้องการ Servo Performance สูง พร้อมความสามารถในการเชื่อมต่อหลากหลาย
โมเดลนี้มี EtherCAT Bus ซึ่งทำให้สามารถ Integrate เข้ากับระบบที่ใช้ PLC หรือ Motion Controller สมัยใหม่ได้ง่าย พร้อม Encoder Tamagawa 17/23-bit ความละเอียดสูง ใช้สำหรับงาน Precision Positioning
ความหมายของรหัสรุ่น (Naming Rule)
รหัสรุ่น R8-2210Z-N แตกความหมายตามหลัก Samkoon ดังนี้:
| Position | ค่าและความหมาย |
|---|---|
| ① ผลิตภัณฑ์ Series | R8 = R8 Series AC Servo Drive |
| ② แรงดันไฟเลี้ยง | 22: Single Phase 220VAC |
| ③ กำลัง Output | 10: 1.0kW |
| ④ ประเภท Communication | Z: EtherCAT Bus |
| ⑤ Option อื่น | N: Standard |

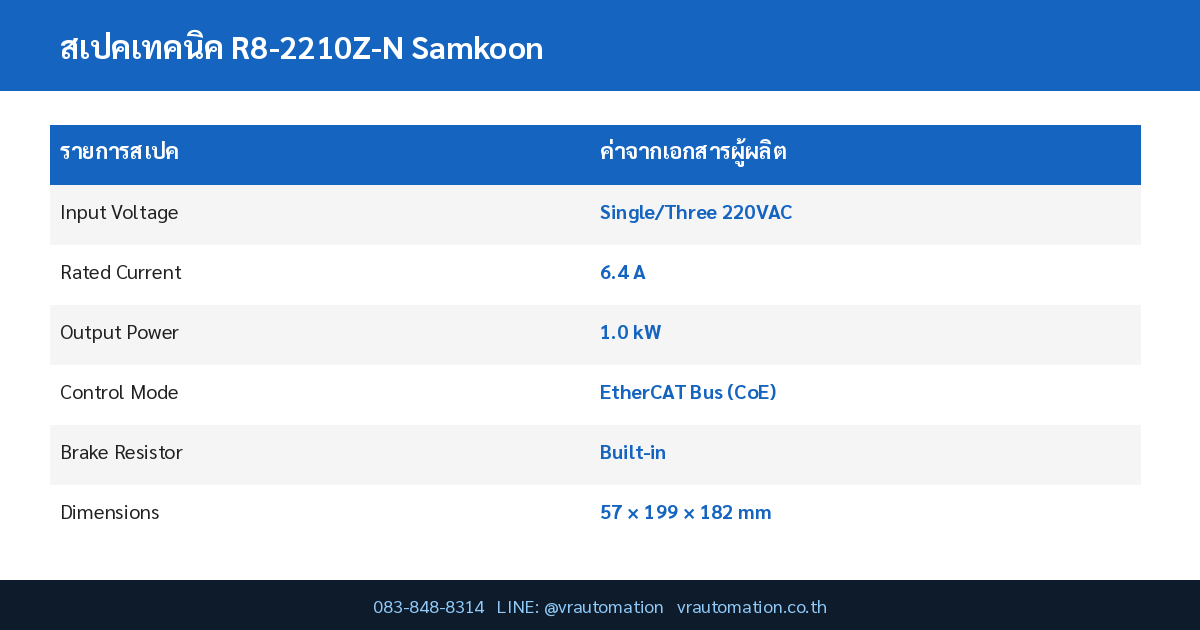

สเปคเทคนิคหลัก R8-2210Z-N
| รายการ | ค่าสเปคจากเอกสาร |
|---|---|
| Drive Model | R8-2210Z-N |
| Input Voltage | Single Phase 220VAC |
| Rated Current | 6.4A |
| Output Power | 1.0kW |
| Control Type | EtherCAT Bus |
| Encoder Supported | Tamagawa 17-bit / 23-bit |
| Built-in Brake Resistor | มี (ตามคู่มือ Samkoon — รุ่น 400W ไม่มี, 750W ขึ้นไปมี) |
| Dynamic Brake | ไม่มี Dynamic Brake (Standard) |
| Dimensions (W × H × D) | 57 × 199 × 182 mm |
| Weight | 1.5 kg |
| Communication Protocol | EtherCAT (CoE) |
| Position Resolution | Encoder feedback up to 8,388,608 P/R (23-bit) |
| Auto-tuning | Built-in (Vibration suppression + Adaptive) |
จุดเด่นของ R8 Series Samkoon
- Self-developed Algorithm: Samkoon พัฒนา algorithm ควบคุมเอง — มี Intelligent Auto-tuning และ Vibration Suppression ในตัว
- Mechanical Resonance Detection: ระบบตรวจจับและปรับ Notch Filter อัตโนมัติเมื่อพบ resonance frequency ช่วยให้ Servo ทำงานนิ่งแม้ Load เปลี่ยน
- EtherCAT (CoE): รองรับ EtherCAT Bus ระดับ Master/Slave — เชื่อมต่อกับ Beckhoff TwinCAT, Codesys, Omron NJ-Series ได้
- Tamagawa Encoder: รองรับ Encoder Tamagawa มาตรฐานญี่ปุ่น 17/23-bit ให้ความแม่นยำสูง
- Compact Design: ขนาดเล็ก ติดตั้งในตู้คอนโทรลได้ง่าย แม้พื้นที่จำกัด
เปรียบเทียบรุ่นในซีรีส์ R8 (Single Phase 220V)
| รุ่น | Input | Current | Output Power |
|---|---|---|---|
| R8-2204P/Z | Single 220VAC | 2.8A | 400W |
| R8-2208P/Z | Single 220VAC | 5.5A | 750W |
| R8-2210P/Z-S | Single 220VAC | 5.5A | 1.0kW |
| R8-2210P/Z-N | Single/Three 220VAC | 6.4A | 1.0kW |
| R8-2215P/Z-N | Single/Three 220VAC | 8.4A | 1.5kW |
| R8-2226P/Z-N | Single/Three 220VAC | 12.0A | 2.6kW |
| R8-3830P/Z-N | Three 380VAC | 12.0A | 3.0kW |
การใช้งานในอุตสาหกรรม
- Pick & Place Machine: ใช้ Servo ขับแกน X, Y, Z สำหรับเครื่องหยิบจับชิ้นงาน
- CNC / Machining Center: ขับ feeding axes ที่ต้องการ position accuracy สูง
- Packaging Machine: ขับ Conveyor, Sealing, Cutting แบบ Synchronous
- Wire-cutting / EDM: งานที่ต้องการ Velocity smoothness ระดับสูง
- Multi-axis EtherCAT System: Robot, SCARA, Delta Robot ที่ต้อง Synchronize axes แม่นยำ
FAQ — คำถามที่พบบ่อยเกี่ยวกับ R8 Series
Q1: R8-2210Z-N ใช้กับ Motor Samkoon ขนาดเท่าไรได้บ้าง?
เลือก Motor ที่กำลังเท่ากันหรือใกล้เคียงกับ Drive — เช่น R8-2210Z-N (1.0kW) ใช้กับ Motor Samkoon ตระกูล 1.0kW (Rated Current ใกล้เคียง 6.4A) — ดูคู่มือ Samkoon Servo Manual เพื่อ Match รุ่น Motor ที่ถูกต้อง
Q2: EtherCAT Mode ตั้ง Master เป็นอะไรได้บ้าง?
รองรับ Master ทุกค่ายที่ใช้ EtherCAT CoE มาตรฐาน เช่น TwinCAT 3, Codesys, Omron NJ/NX, Keyence KV-X, Mitsubishi MELSEC-Q (พร้อม EtherCAT module)
Q3: รับประกันสินค้ากี่ปี?
Samkoon ให้รับประกันสินค้า 18 เดือนนับจากวันที่ผลิต หรือ 12 เดือนนับจากวันที่ติดตั้ง (แล้วแต่อย่างไหนถึงก่อน) — VR Automation มีบริการรับประกันและซ่อมในประเทศ
ดูสินค้า Servo Drive ทั้งหมดได้ที่ หมวด Servo ของ VR Automation
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: 【显控科技】伺服系统产品选型手册-20250723.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- Samkoon R8 Series Servo Drive – Official Product Page — เว็บไซต์ทางการของ Samkoon Automation สำหรับ R8 Series Servo Drive
- Samkoon R8 Series Servo Drive – Instruction Manual — คู่มือการใช้งานฉบับเต็มของ Samkoon R8 Servo Drive รวมถึงรายละเอียด EtherCAT
- EtherCAT Technology Group – Product Guide — ข้อมูลและมาตรฐาน EtherCAT จาก EtherCAT Technology Group ซึ่งเป็นองค์กรกำหนดมาตรฐาน
