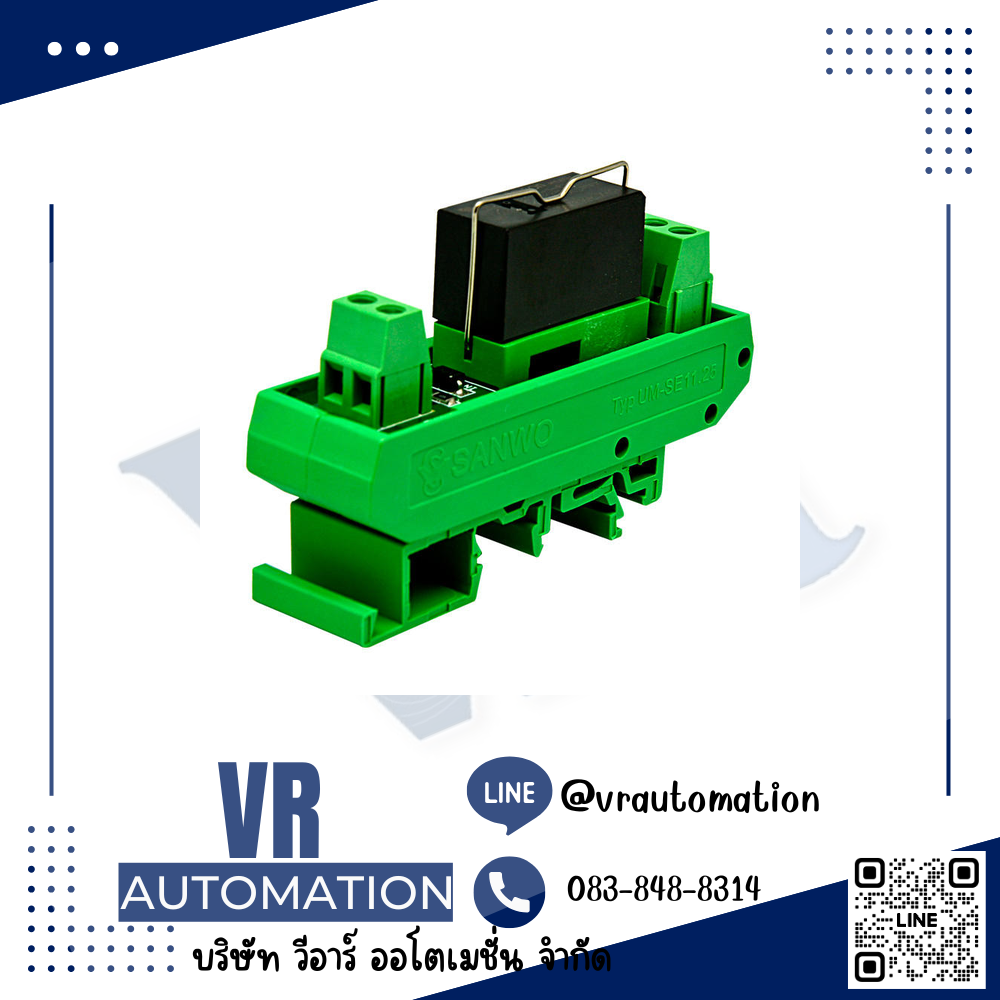

SANWO TKG2R-1E-K124 รีเลย์โมดูล 1 ช่อง 24V DC สำหรับขยายสัญญาณเอาต์พุต PLC

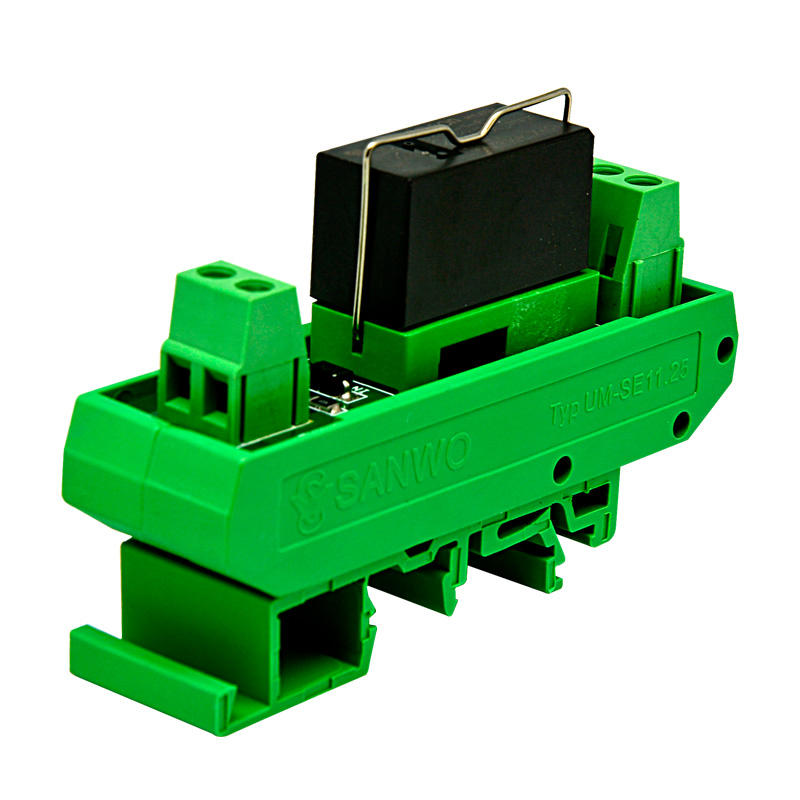

รีเลย์โมดูล (Relay Control Module) รุ่น TKG2R-1E-K124 จาก SANWO RELAY ซีรีส์ TKG2R-1E ออกแบบมาสำหรับงานควบคุมอัตโนมัติในตู้คอนโทรล ใช้เป็นรีเลย์ตัวกลาง (Intermediate Relay / Interface Relay) เพื่อขยายสัญญาณเอาต์พุตจาก PLC ไปขับโหลดกำลังสูง เช่น โซลินอยด์วาล์ว คอนแทคเตอร์ หลอดไฟสัญญาณ หรือมอเตอร์ขนาดเล็ก พร้อมแยกวงจรป้องกันสัญญาณรบกวนย้อนกลับเข้า PLC
ติดตั้งบนราง DIN 35 มม. ได้ทันที ประหยัดพื้นที่ในตู้ ลดการเดินสายซ้ำซ้อน และซ่อมบำรุงหน้างานได้เร็ว
จุดเด่น
- 1 ช่องสัญญาณ ในโมดูลเดียว รองรับเอาต์พุต PLC ได้ครบชุด
- คอยล์ 24V DC ตรงกับแหล่งจ่ายไฟมาตรฐานของระบบ PLC/อุตสาหกรรม
- หน้าสัมผัสแบบ 1 Form C (1NO + 1NC) ต่อช่อง เลือกใช้ได้ทั้งปกติเปิดและปกติปิด
- กระแสหน้าสัมผัสสูงสุด 16A ขับโหลดได้ถึง 250VAC / 30VDC
- รองรับทั้ง PNP และ NPN ใช้ร่วมกับ PLC ได้หลายยี่ห้อ
- ไฟ LED แสดงสถานะทุกช่อง ไล่จุดเสียได้ทันที
- ติดตั้งบนราง DIN 35 มม. เข้าตู้คอนโทรลได้ทันที
- ถอดเปลี่ยนรีเลย์ได้ทีละตัว ไม่ต้องเปลี่ยนทั้งบอร์ด ลดต้นทุนซ่อมบำรุง
ข้อมูลจำเพาะ (Specifications)
| รุ่น (Model) | TKG2R-1E-K124 |
| ยี่ห้อ (Brand) | SANWO RELAY |
| ซีรีส์ | TKG2R-1E (One Open One Closed) |
| จำนวนช่อง | 1 ช่อง |
| แรงดันคอยล์ | 24V DC |
| รูปแบบหน้าสัมผัส | 1 Form C — 1NO + 1NC ต่อช่อง |
| พิกัดหน้าสัมผัส | 16A / 250VAC / 30VDC |
| โหมดอินพุต | เลือกได้ PNP / NPN |
| เวลาสวิตช์ | น้อยกว่า 15 ms |
| อายุการใช้งานเชิงกล | ประมาณ 10,000,000 ครั้ง |
| ฉนวนกันไฟ | 4,000V |
| อุณหภูมิใช้งาน | -40 ถึง 55 องศาเซลเซียส |
| การติดตั้ง | ราง DIN 35 มม. |
| รหัสสินค้า | PD-5055 |
การใช้งาน (Applications)
- ขยายสัญญาณเอาต์พุต PLC ทุกยี่ห้อ — Mitsubishi, Siemens, Delta, FATEK, Omron, Xinje, Kinco, Samkoon
- ควบคุมโซลินอยด์วาล์วในระบบนิวเมติกส์และไฮดรอลิกส์
- สั่งงานคอนแทคเตอร์ / แมกเนติกในตู้ MDB และตู้คอนโทรลเครื่องจักร
- แยกวงจรป้องกันไฟย้อนกลับเข้าเอาต์พุตทรานซิสเตอร์ของ PLC
- งานสายพานลำเลียง เครื่องบรรจุ เครื่องฉีดพลาสติก และไลน์ผลิตอัตโนมัติ
ใช้งานร่วมกับ
ใช้ได้กับ PLC เอาต์พุตทรานซิสเตอร์ (Transistor Output) และ Relay Output ที่จ่ายไฟ 24V DC ทุกรุ่น รวมถึงโมดูล I/O ขยาย เซนเซอร์ PNP/NPN และระบบ Remote I/O
การรับประกัน
การรับประกัน: สอบถามแอดมิน
สอบถาม / สั่งซื้อ
VR Automation จำหน่ายรีเลย์โมดูล PLC HMI อินเวอร์เตอร์ เซอร์โวมอเตอร์ เซนเซอร์ และสายสื่อสาร ครบวงจร
โทร. 083-848-8314 | เว็บไซต์ vrautomation.co.th
| ยี่ห้อ | SANWO RELAY |
|---|---|
| รุ่น | TKG2R-1E-K124 |
| จำนวนช่อง | 1 ช่อง |
| แรงดันคอยล์ | 24V DC |
| พิกัดหน้าสัมผัส | 16A 250VAC / 30VDC |
