จำหน่าย NB-FX สายสื่อสาร Omron NB HMI เชื่อมต่อ Mitsubishi FX PLC

จำหน่าย NB-FX สายสื่อสาร Omron NB Series HMI เชื่อมต่อ Mitsubishi FX Series PLC

NB-FX คือสายสื่อสาร (Communication Cable) สำหรับเชื่อมต่อจอ HMI Omron รุ่น NB5Q, NB7W, NB10W เข้ากับ PLC Mitsubishi FX Series ผ่านโปรโตคอล RS-422 Serial ผลิตจากทองแดงบริสุทธิ์พร้อมชิลด์ป้องกันสัญญาณรบกวน มีให้เลือก 4 ความยาว: 2 เมตร, 3 เมตร, 5 เมตร และ 10 เมตร

จำหน่ายโดย VR Automation — โทร 083-848-8314

ภาพสินค้า NB-FX

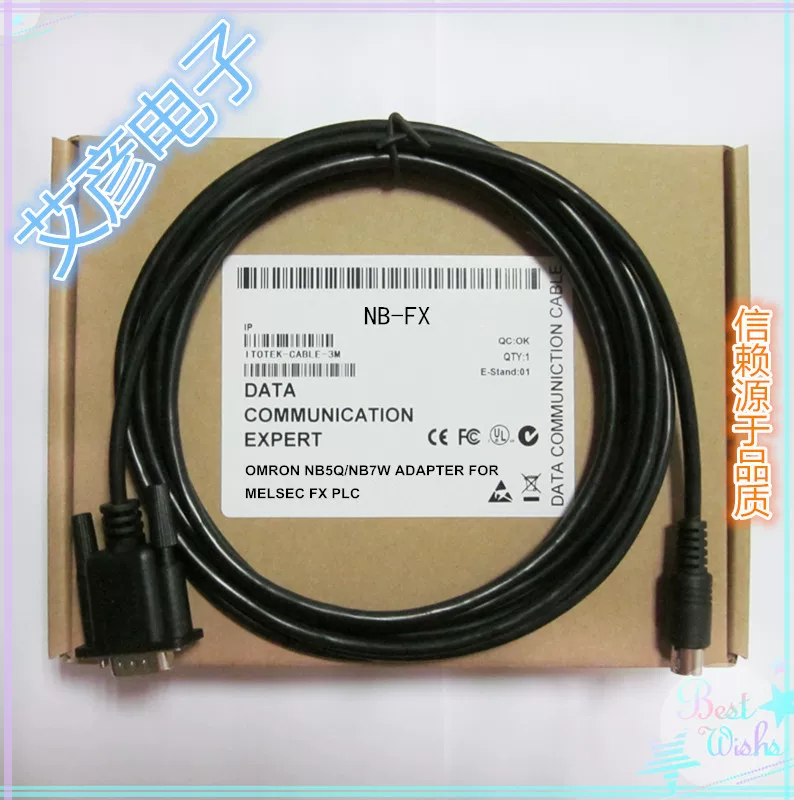

NB-FX สายสื่อสาร Omron NB HMI Mitsubishi FX PLC พร้อมฉลาก

สายสื่อสาร NB-FX พร้อมฉลากระบุรุ่น

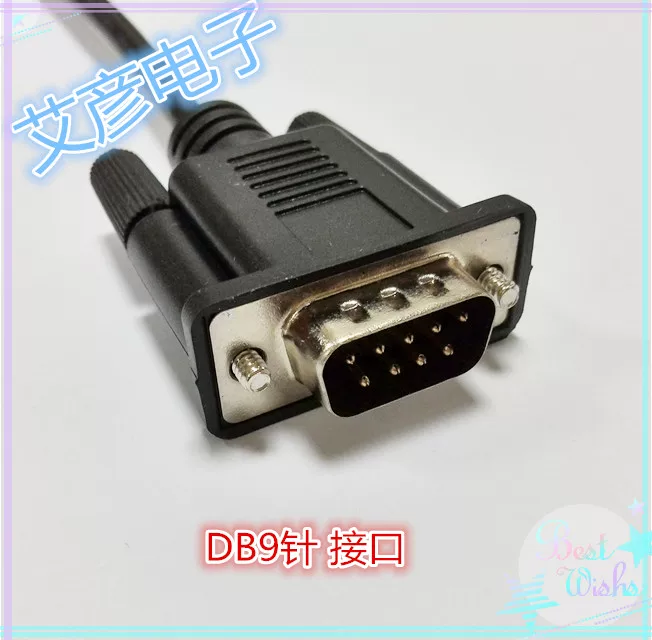

หัวต่อ DB9 ตัวผู้ ด้าน PLC Mitsubishi FX

หัวต่อ DB9 ตัวผู้ (ด้าน PLC) — เสียบเข้าพอร์ต RS-422 ของ Mitsubishi FX

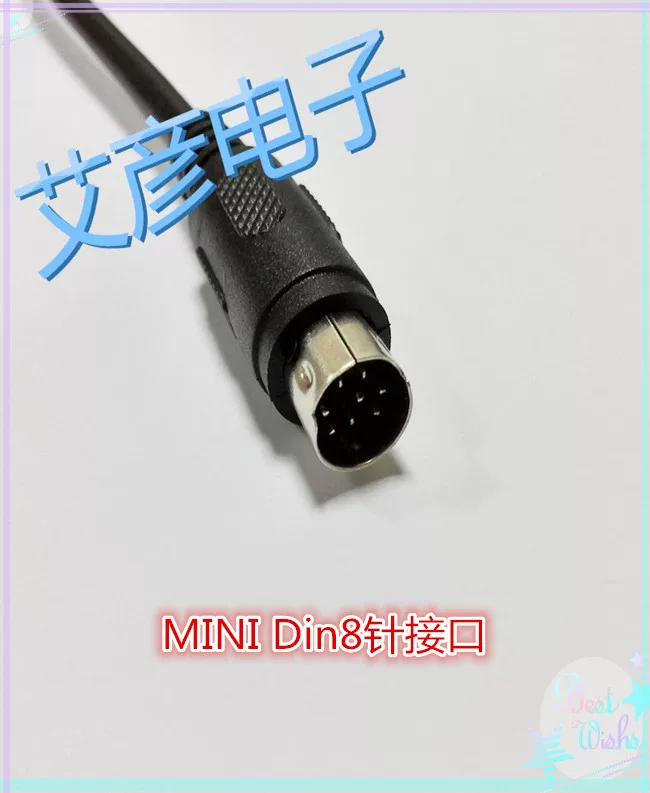

หัวต่อ Mini DIN 8 พิน (ด้าน HMI) — เสียบเข้าพอร์ตสื่อสารของ Omron NB Series

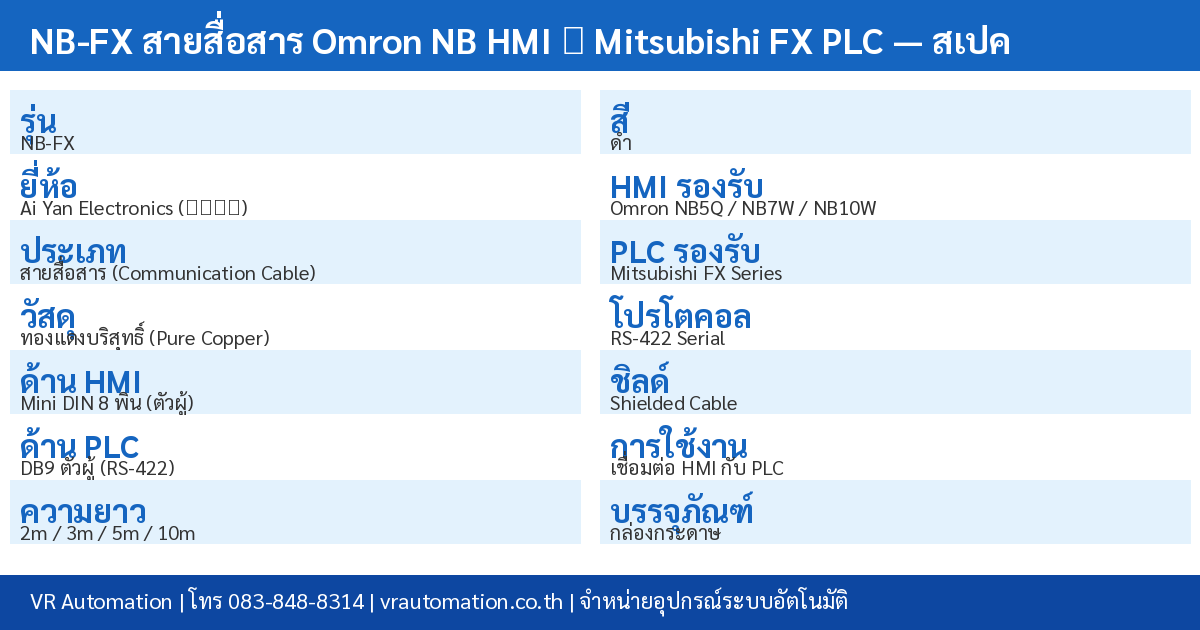

ตารางสเปค NB-FX

รายการ	รายละเอียด
รุ่น	NB-FX
ประเภท	สายสื่อสาร (Communication Cable)
วัสดุ	ทองแดงบริสุทธิ์ (Pure Copper) พร้อมชิลด์
หัวต่อด้าน HMI	Mini DIN 8 พิน (ตัวผู้)
หัวต่อด้าน PLC	DB9 ตัวผู้ (RS-422)
โปรโตคอลสื่อสาร	RS-422 Serial Communication
ความยาวสาย	2 เมตร / 3 เมตร / 5 เมตร / 10 เมตร
สีสาย	ดำ
HMI ที่รองรับ	Omron NB5Q-TW00B, NB7W-TW00B, NB7W-TW01B, NB10W-TW01B
PLC ที่รองรับ	Mitsubishi FX1N, FX1S, FX2N, FX3U, FX3G, FX3S, FX3GA, FX3SA
การใช้งาน	เชื่อมต่อจอ HMI กับ PLC สำหรับแสดงผลและควบคุมเครื่องจักร
บรรจุภัณฑ์	กล่องกระดาษพร้อมฉลากระบุรุ่น

จุดเด่นของสาย NB-FX

ทองแดงบริสุทธิ์ — ให้สัญญาณที่เสถียรและชัดเจน ลดปัญหา noise ในสายการผลิต
สายชิลด์ (Shielded) — ป้องกันสัญญาณรบกวนจากภายนอก (EMI/RFI) เหมาะกับสภาพแวดล้อมโรงงาน
Plug & Play — เสียบใช้งานได้ทันที ไม่ต้องบัดกรีหรือต่อสาย ประหยัดเวลาติดตั้ง
4 ความยาว — เลือกได้ตามระยะทางจริงระหว่างตู้ PLC กับจอ HMI (2m / 3m / 5m / 10m)
รองรับ Omron NB ทุกรุ่น — ใช้ได้กับ NB5Q (5.6″), NB7W (7″), NB10W (10″) ครบทุกขนาดหน้าจอ
รองรับ Mitsubishi FX ครบซีรีส์ — FX1N, FX1S, FX2N, FX3U, FX3G, FX3S และรุ่นย่อย

ตารางเปรียบเทียบความยาวสาย NB-FX

ความยาว	เหมาะสำหรับ	ข้อแนะนำ
2 เมตร	จอ HMI ติดตั้งบนตู้เดียวกับ PLC	ประหยัดที่สุด เหมาะกับตู้ขนาดเล็ก
3 เมตร	จอ HMI ติดด้านนอกตู้ PLC ระยะใกล้	ขนาดยอดนิยม ใช้งานทั่วไป
5 เมตร	จอ HMI ติดตั้งห่างจากตู้ PLC	เผื่อความยาวสำหรับเดินสายในรางวาย
10 เมตร	จอ HMI อยู่คนละจุดกับตู้ PLC	ระยะไกลสุด เหมาะกับเครื่องจักรขนาดใหญ่

การใช้งานในอุตสาหกรรม

สาย NB-FX เป็นอุปกรณ์สำคัญในระบบ HMI-PLC ที่ใช้กันแพร่หลายในโรงงานอุตสาหกรรมไทย โดยเฉพาะสายการผลิตที่ใช้ PLC Mitsubishi FX Series ร่วมกับจอ HMI Omron NB Series ซึ่งเป็นการผสมผสานข้ามยี่ห้อ (Cross-brand) ที่ได้รับความนิยมเนื่องจากจอ Omron NB มีราคาประหยัดในขณะที่ PLC Mitsubishi FX มีความเสถียรสูง

ตัวอย่างงานที่ใช้สาย NB-FX:

ระบบควบคุมเครื่องจักรบรรจุภัณฑ์ (Packaging Machine)
ระบบสายพานลำเลียง (Conveyor System)
เครื่อง CNC ขนาดเล็ก-กลาง
ระบบควบคุมอุณหภูมิและความชื้นในห้องเย็น
ระบบควบคุมปั๊มน้ำและระบบ HVAC
เครื่องจักรในอุตสาหกรรมอาหารและเครื่องดื่ม

คำถามที่พบบ่อย (FAQ)

สาย NB-FX ใช้กับ Omron NB รุ่นอื่นนอกจาก NB5Q, NB7W, NB10W ได้ไหม?

สาย NB-FX ออกแบบมาสำหรับ Omron NB Series ที่มีพอร์ต Mini DIN 8 พิน ซึ่งครอบคลุมรุ่น NB5Q, NB7W และ NB10W ทุก variant หากจอ HMI ของคุณเป็นรุ่น NB3Q หรือ NB Series อื่นที่ใช้พอร์ตเดียวกัน ก็สามารถใช้ได้เช่นกัน แต่หากเป็น Omron NS Series จะต้องใช้สายรุ่นอื่น

ความยาวสายมีผลต่อคุณภาพสัญญาณหรือไม่?

สำหรับโปรโตคอล RS-422 สามารถรองรับระยะทางได้ถึง 1,200 เมตร ดังนั้นความยาว 2-10 เมตรของสาย NB-FX ไม่มีผลต่อคุณภาพสัญญาณ อย่างไรก็ตาม ควรเลือกความยาวที่เหมาะสมเพื่อหลีกเลี่ยงสายหย่อนหรือพันกัน และควรเดินสายแยกจากสายไฟกำลัง (Power Cable) เพื่อลดสัญญาณรบกวน

สาย NB-FX ใช้กับ Mitsubishi FX5U ได้ไหม?

Mitsubishi FX5U ใช้พอร์ตสื่อสารแบบ RJ45 (Ethernet) และ Mini DIN เป็นหลัก ซึ่งแตกต่างจากพอร์ต DB9 ของ FX3U/FX2N ดังนั้นสาย NB-FX อาจไม่สามารถเสียบเข้า FX5U ได้โดยตรง ต้องตรวจสอบพอร์ต RS-422 ของ FX5U ก่อน หรือใช้ adapter เพิ่มเติม สำหรับรุ่น FX1N, FX1S, FX2N, FX3U, FX3G, FX3S ใช้ได้ทันที
