อ่านไฟสถานะและพอร์ตของ MT200-W Hi-Flying ให้เป็น: ตาราง LED, พินเอาต์ RJ45 และจุดต่อสายไฟ ฉบับช่างหน้างาน

วันที่ 20 สิงหาคม 2569 | บทความเทคนิค | VR Automation

ทำไมต้องเริ่มวินิจฉัยที่ไฟสถานะ

MT200-W เป็นบัสเกตเวย์ในระบบ Array Mortise and Tenon Intelligent IO System ของ Shanghai High-Flying ซึ่งทำหน้าที่เป็นหัวขบวนเชื่อมโมดูลขยาย I/O เข้ากับเครือข่าย IoT ต่างจากอุปกรณ์สื่อสารทั่วไปตรงที่มันมีทั้งสถานะระบบตัวเอง สถานะพอร์ตอนุกรม และสถานะบัสของโมดูลลูกแยกกันคนละดวง หมายความว่าไฟบนหน้าเครื่องบอกได้เลยว่าปัญหาอยู่ที่ไฟเลี้ยง ที่ตัวเกตเวย์ ที่สายอนุกรม หรือที่โมดูลขยาย โดยยังไม่ต้องเปิดโปรแกรม IOTMaster ด้วยซ้ำ

ในงานหน้างานจริง ขั้นตอนนี้ประหยัดเวลาได้มาก โดยเฉพาะเมื่อตู้ควบคุมอยู่ในไลน์ผลิตที่หยุดไม่ได้นาน

ตารางไฟสถานะ LED ทั้ง 5 ดวงของ MT200-W

พินเอาต์พอร์ต RJ45 และไฟบอกสถานะเครือข่าย

MT200-W มีพอร์ต RJ45 สองช่อง ช่องหนึ่งเป็น WAN/LAN (สลับเป็น LAN ได้ ค่าเริ่มต้นใช้ AutoIP) และอีกช่องเป็น LAN สำหรับต่อตรงกับคอมพิวเตอร์ โดยมี IP เริ่มต้น 10.10.100.254 จำเลข IP นี้ไว้ให้ขึ้นใจ เพราะเป็นทางเข้าหลักเวลาต้องเข้าไปตั้งค่าหน้างาน

ไฟบนพอร์ตแบ่งหน้าที่ชัดเจน: LED เขียว (Eth Active) ดับเมื่อไม่มีข้อมูลวิ่ง และกะพริบเมื่อมีการรับส่ง ส่วน LED เหลือง (Eth Net) ดับเมื่อยังไม่เชื่อมต่อเครือข่าย และติดค้างเมื่อเชื่อมต่อสำเร็จ ดังนั้นถ้าเหลืองไม่ติดเลย ปัญหาอยู่ที่ชั้นกายภาพ — สาย หัว RJ45 หรือสวิตช์ — ยังไม่ต้องไปไล่ IP

ผังจุดต่อสายไฟและปุ่มบนตัวเครื่อง

ขั้วต่อของ MT200-W เป็นแบบ screw-free (ไม่ต้องขันสกรู) แบ่งเป็นฝั่งซ้ายและฝั่งขวาอย่างละ 3 จุด

คู่มือระบุว่าภายในโมดูล ขา A3 และ B3 (PE) ถูกลัดถึงกันอยู่แล้ว จึงใช้จุดใดจุดหนึ่งเป็นกราวด์ป้องกันได้ นอกจากนี้ตัวเครื่องยังมีสปริงกราวด์สำหรับรางดิน DIN 35 มม. ซึ่งทำหน้าที่เดียวกับขั้ว PE

ปุ่มบนตัวเครื่องมีสองปุ่มที่ต้องแยกให้ออก: ปุ่ม Reload กดค้าง 3–10 วินาทีแล้วปล่อย จะคืนค่าโรงงานทั้งหมด ส่วนปุ่ม Restart กดค้างเพียง 1–3 วินาทีแล้วปล่อย จะรีสตาร์ตเครื่องเฉยๆ ระยะเวลาต่างกันไม่มาก แต่ผลลัพธ์ต่างกันคนละเรื่อง

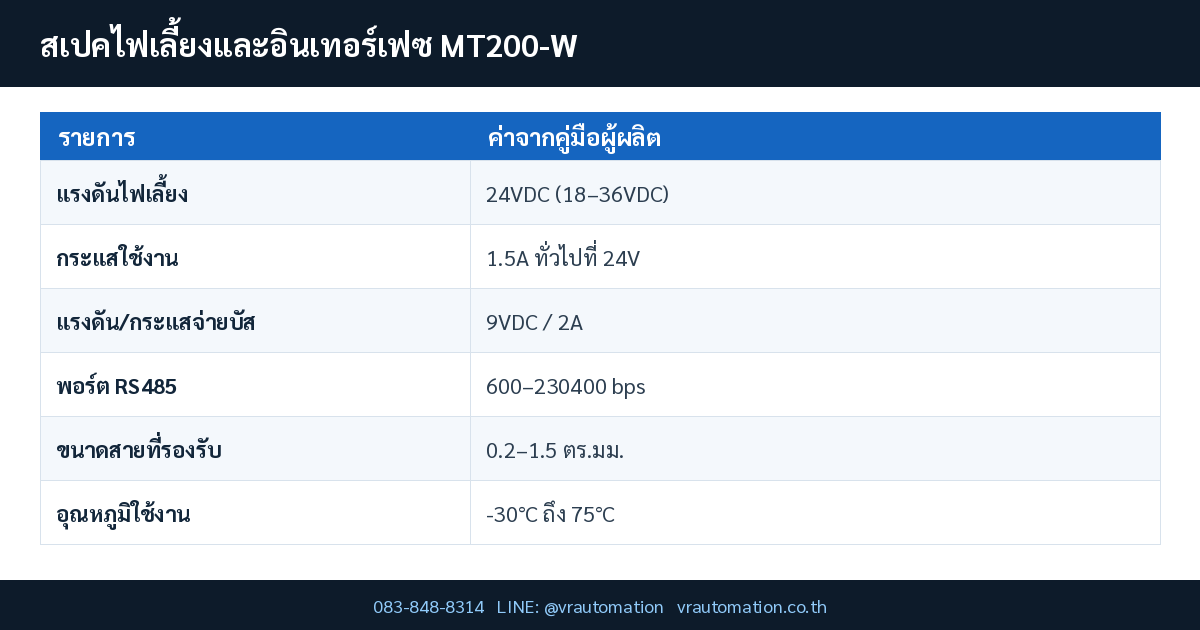

สเปคไฟเลี้ยงและสายที่ต้องเตรียม

ประเด็นที่มักถูกมองข้ามคือ การลดพิกัดจ่ายไฟ (derating) คู่มือระบุว่าเมื่อใช้งานที่ 55°C ต้องลดพิกัดลง 80% (กระแสออกไม่เกิน 1.6A) หรือถ้าต้องจ่าย 2A เต็ม ต้องลดอุณหภูมิใช้งานลง 10°C ในตู้ที่แน่นและไม่มีพัดลมระบายอากาศ ตัวเลขนี้เป็นสาเหตุของอาการโมดูลปลายแถวทำงานไม่นิ่งบ่อยกว่าที่คิด

สำหรับปลอกหางปลาแบบท่อหุ้มฉนวน คู่มือแนะนำความยาวส่วนท่อ 10 มม. โดยมีเบอร์ตามหน้าตัดสาย ได้แก่ E0310 (0.3 ตร.มม.), E0510 (0.5), E7510 (0.75), E1010 (1.0) และ E1510 (1.5)

ลำดับการไล่ปัญหาที่แนะนำ

เมื่อระบบไม่สื่อสาร ให้ไล่ตามลำดับนี้: (1) ดู PR ก่อน ถ้าดับคือปัญหาไฟเลี้ยง วัดแรงดันที่ A2/B2 ให้อยู่ในช่วง 18–36VDC (2) ถ้า PR กะพริบช้าปกติแต่ ERR แดง ให้ตรวจการประกอบโมดูลและฝาปิดท้าย (3) ถ้า BUS แดง ให้ถอดโมดูลขยายทีละตัวเพื่อหาตัวที่มีปัญหา (4) ถ้าไฟระบบปกติหมดแต่ SCADA อ่านค่าไม่ได้ ให้ดู ACT ว่าพอร์ตอนุกรมมีข้อมูลวิ่งหรือไม่ และดูไฟเหลืองบน RJ45 ว่าลิงก์ขึ้นหรือยัง

หากคุณกำลังวางระบบเกตเวย์และอุปกรณ์เครือข่ายอุตสาหกรรมชุดใหม่ ดูรุ่นที่มีจำหน่ายได้ที่ หมวดอุปกรณ์เครือข่ายอุตสาหกรรม ของ VR Automation

คำถามที่พบบ่อย (FAQ)

ไฟ PR กะพริบเร็วตลอด แปลว่าเสียหรือไม่

ไม่ใช่ คู่มือระบุว่าไฟ PR กะพริบเร็วคือสถานะกำลังอัปเกรดเฟิร์มแวร์ ให้รอจนกระบวนการเสร็จ ห้ามตัดไฟระหว่างนั้นเด็ดขาด เพราะอาจทำให้เฟิร์มแวร์เสียหายถาวร

IP เริ่มต้นของ MT200-W คืออะไร

พอร์ต LAN สำหรับต่อตรงกับคอมพิวเตอร์ใช้ IP 10.10.100.254 ส่วนพอร์ต WAN/LAN ค่าเริ่มต้นเป็น AutoIP หรือรับจาก DHCP

ต่อสายกราวด์ที่จุดไหนดีระหว่างขั้ว PE กับสปริงรางดิน

ใช้จุดใดจุดหนึ่งก็ได้ เพราะคู่มือระบุว่าขั้ว PE (A3/B3) ทำหน้าที่เดียวกับสปริงกราวด์บนรางดิน DIN 35 มม. และขา A3 กับ B3 ลัดถึงกันภายในโมดูลอยู่แล้ว
