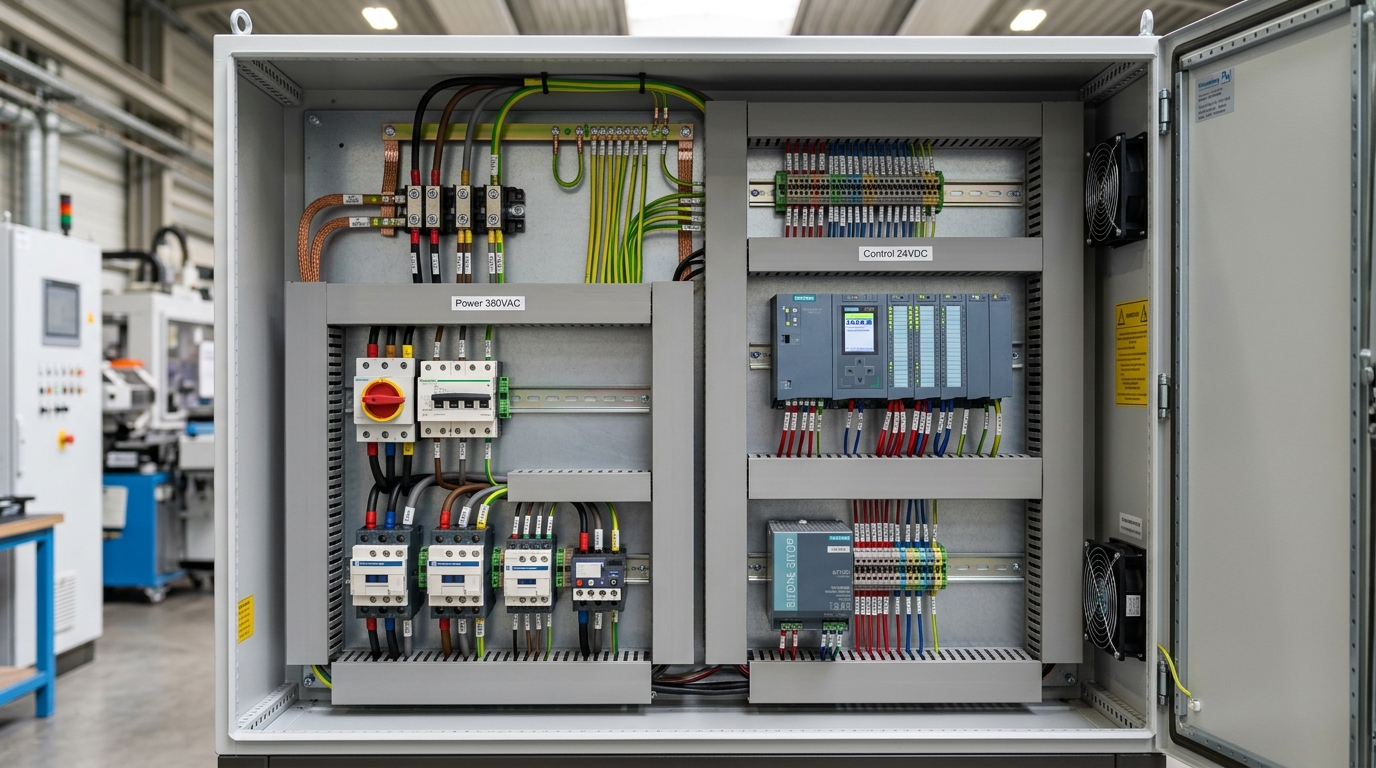

สรุปหลักการออกแบบตู้คอนโทรลโรงงานตามมาตรฐานความปลอดภัย: การแยกสาย Power และ Signal ฉบับวิศวกร
ก.ย.
💡 สรุปใจความสำคัญ (Key Takeaway): ตู้คอนโทรลโรงงานที่ดีต้องไม่ได้มีเพียงแค่การทำงานที่ถูกต้องตามโปรแกรม แต่ต้องผ่าน มาตรฐานความปลอดภัยระดับสากล (IEC 60204-1 / IEC 61439) กฎเหล็กที่สำคัญที่สุดในการออกแบบและประกอบตู้คือ “การแยกโซนและรางสายไฟระหว่างกำลังไฟฟ้าสูง (Power 380V) กับสายควบคุมสัญญาณต่ำ (Control & Signal 24VDC)” พร้อมระบบกราวด์แบบ Star Ground เพื่อป้องกันคลื่นแม่เหล็กไฟฟ้ารบกวน (EMI Noise) และความปลอดภัยสูงสุดของช่างซ่อมบำรุง
1. กฎการแบ่งโซนภายในตู้คอนโทรล (Zone Segregation)
เพื่อป้องกันคลื่นแม่เหล็กไฟฟ้ารบกวนและป้องกันอันตรายจากไฟฟ้าแรงสูง การจัดวางอุปกรณ์ (Layout) ภายในตู้ควรแบ่งออกเป็น 3 โซนหลักอย่างเด็ดขาด:
| โซนภายในตู้ (Zone) | อุปกรณ์ที่ติดตั้ง | ระดับแรงดันและลักษณะสัญญาณ | แนวทางป้องกันความปลอดภัย |
|---|---|---|---|
| Zone 1: Power Zone (โซนกำลัง) | Main Circuit Breaker, Magnetic Contactor, Inverter (VFD), Servo Drive, หม้อแปลง | 380V / 220V AC กระแสสูง (แหล่งกำเนิดคลื่นกวน EMI) | จัดวางไว้ด้านซ้ายหรือด้านล่าง ติดแผ่นป้องกันสัมผัส (Finger Guard) |
| Zone 2: Control Zone (โซนควบคุม) | Switching Power Supply 24VDC, Control Circuit Breaker, Slim Relay, Safety Relay | 24V DC / 220V AC Control | คั่นกลางระหว่างโซนกำลังและโซนสัญญาณประมวลผล |
| Zone 3: Sensitive & Signal Zone | PLC CPU, Analog I/O Modules, Temperature Controller, Ethernet Switch, Gateway | 4-20mA, 0-10V, RS-485, Ethernet, สัญญาณเซนเซอร์ | จัดวางไว้ด้านขวาบน ห่างจาก Inverter และสายมอเตอร์มากที่สุด |
2. โค้ดสีสายไฟมาตรฐานภายในตู้คอนโทรล (IEC 60204-1 / วสท.)
การเดินสายไฟ (Wiring) ต้องใช้สีสายที่ถูกต้องตามมาตรฐานสากล เพื่อให้ช่างหน้างานตรวจเช็คและซ่อมบำรุงได้อย่างปลอดภัย:
🎨 มาตรฐานสีสายไฟภายในตู้ควบคุม (Wiring Color Standards):
- สายไฟกำลัง 3 เฟส (3-Phase Power AC): ดำ / น้ำตาล / เทา (หรือ แดง / เหลือง / น้ำเงิน ตามระบบเดิม)
- สายนิวทรัล (Neutral – N): สีฟ้า / ฟ้าอ่อน (Light Blue)
- สายดินความปลอดภัย (Protective Earth – PE): สีเขียวแถบเหลือง (Green-Yellow) เท่านั้น
- สายวงจรควบคุมไฟกระแสสลับ (AC Control Circuit 220V): สีแดง (Red)
- สายวงจรควบคุมไฟกระแสตรงขั้วบวก (+24VDC Control): สีน้ำเงินเข้ม (Dark Blue)
- สายวงจรควบคุมไฟกระแสตรงขั้วลบ (0VDC / Common): สีขาวแถบน้ำเงิน (Blue/White) หรือ สีดำ (Black)
- สายวงจรภายนอกที่มีไฟค้างอยู่ (Interlock / External Circuit): สีส้ม (Orange) — เตือนว่าสายเส้นนี้ยังคงมีไฟอยู่แม้จะสับเมนเบรกเกอร์ของตู้ลงแล้ว
3. กฎการวางรางสายไฟและการตัดข้ามสาย (Wire Duct & 90-Degree Rule)
การเดินสายในรางวายดักท์ (Slotted Wire Duct) ที่ถูกต้องเพื่อป้องกันคลื่นแม่เหล็กไฟฟ้าเหนี่ยวนำ (Electromagnetic Induction):
📐 3 กฎเหล็กของการเดินสายในตู้คอนโทรล:
- แยกรางสายไฟเด็ดขาด (Physical Duct Separation): ห้ามร้อยสายไฟมอเตอร์ 380V และสายสัญญาณ Analog 4-20mA หรือสายสื่อสาร RS-485 ในรางเดียวกัน ต้องแยกรางห่างกันอย่างน้อย 100 – 300 มิลลิเมตร
- กฎการตัดข้ามในมุมฉาก (90-Degree Crossing Rule): หากสายไฟกำลังและสายสัญญาณจำเป็นต้องตัดข้ามกัน ให้ตัดข้ามในแนวตั้งฉาก 90 องศา เสมอ เพื่อลดผลกระทบของการเหนี่ยวนำสนามแม่เหล็กให้เหลือน้อยที่สุด (ห้ามเดินขนานกันในระยะประชิด)
- การย้ำหางปลาแบบคอร์ดเอ็นด์ (Cord-End Ferrules): ปลายสายไฟฝอยทุกเส้นต้องย้ำปลอกหางปลาแบบ Bootlace Ferrule และสวมปลอกมาร์คสาย (Wire Marker) ระบุหมายเลขตาม Drawing 100%
4. ระบบกราวด์และการต่อพันธะศักย์เท่า (Grounding & Bonding)
ระบบกราวด์ในตู้คอนโทรลมี 2 หน้าที่หลักคือ “ความปลอดภัยของบุคคล (Protective Grounding)” และ “กำจัดสัญญาณรบกวน (Functional/Shield Grounding)”:
⚡ ข้อกำหนดระบบกราวด์มาตรฐาน:
- บัสบาร์กราวด์ทองแดงหลัก (Main PE Busbar): ติดตั้งที่ด้านล่างหรือด้านข้างตู้ ต่อตรงลงกราวด์โรงงาน (ค่าความต้านทานดิน < 5 โอห์ม)
- การต่อกราวด์แบบดาว (Star Ground Topology): กราวด์ของอุปกรณ์ทุกตัว (Inverter, Power Supply, PLC) ต้องเดินสายกราวด์แยกเส้นตรงเข้าสู่บัสบาร์หลัก ❌ ห้ามต่อพ่วงต่อๆ กันแบบลูกโซ่ (Daisy-Chain Ground) เพราะจะเกิด Ground Loop
- สายถักทองแดงเชื่อมฝาตู้ (Door Ground Braid): ฝาตู้สวิทช์บอร์ดและแผ่นเพลทยึดอุปกรณ์ที่เป็นโลหะ ต้องต่อเชื่อมเข้ากับโครงตู้ด้วยสายถักทองแดง (Flexible Braided Ground Strap) เสมอ เพื่อป้องกันไฟรั่วเมื่อจับฝาตู้
5. การคำนวณการระบายความร้อนและเลือกพัดลมตู้คอนโทรล (Thermal Calculation)
อุปกรณ์อิเล็กทรอนิกส์ เช่น Inverter, Power Supply, และ PLC จะมีอายุการใช้งานสั้นลงครึ่งหนึ่งหากอุณหภูมิในตู้สูงเกิน 40–50 °C:
🌡️ สูตรคำนวณปริมาณลมระบายความร้อนที่ต้องการ (Airflow CFM):
$$Q = rac{3.1 imes P_{ ext{loss}}}{\Delta T} \quad ( ext{CFM – ลูกบาศก์ฟุตต่อนาที})$$
โดยที่: $P_{ ext{loss}}$ = กำลังความร้อนสูญเสียรวมของอุปกรณ์ในตู้ (Watts), $\Delta T$ = อุณหภูมิสูงสุดที่ยอมรับได้ในตู้ลบด้วยอุณหภูมิภายนอก (°C)
- ทิศทางการไหลของอากาศ: พัดลมดูดอากาศเข้า (Filter Fan) ต้องติดที่ ด้านล่าง และพัดลมดูดอากาศออกหรือตะแกรงระบาย (Exhaust Filter) ต้องติดที่ ด้านบน ตามหลักการพาความร้อนตามธรรมชาติ
- หากสภาพแวดล้อมมีฝุ่น/ละอองน้ำมัน/สารเคมี (IP54/IP55): ห้ามใช้พัดลมดูดอากาศภายนอกเข้าตู้ แต่ต้องติดตั้ง เครื่องปรับอากาศสำหรับตู้คอนโทรล (Enclosure Air Conditioner) แบบระบบปิดแทน
6. เช็กลิสต์ตรวจรับตู้คอนโทรล 10 จุดสำคัญก่อนส่งมอบ (FAT Checklist)
- ✅ ตรวจสอบความแน่นของขั้วขันสกรูทุกตัวด้วยไขควงทอร์ก (Torque Check)
- ✅ ตรวจเช็คหมายเลขสายไฟ (Wire Marker) ตรงตามแบบวงจรไฟฟ้า (Drawing As-Built) 100%
- ✅ วัดค่าความต้านทานฉนวน (Insulation Resistance Test / Megger Test > 1 MΩ) ระหว่างเฟสและกราวด์
- ✅ ตรวจสอบความต่อเนื่องของระบบกราวด์ (Continuity Test < 0.1 Ω) จากฝาตู้ถึงบัสบาร์หลัก
- ✅ ทดสอบการทำงานของปุ่ม Emergency Stop และวงจร Safety Relay
- ✅ ตรวจสอบพิกัดเบรกเกอร์ ฟิวส์ และการตั้งค่าโอเวอร์โหลดตรงตามกระแสพิกัดโหลด
- ✅ ตรวจเช็คระยะห่างของรางสายไฟและไม่มีสายไฟพาดผ่านหน้าอุปกรณ์ที่ระบายความร้อน
- ✅ ทดสอบระบบระบายอากาศ พัดลมหมุนถูกทิศทาง และฟิลเตอร์กรองฝุ่นสะอาดเรียบร้อย
- ✅ ติดตั้งป้ายเตือนอันตรายไฟฟ้าแรงสูง (Warning Signs) และ Nameplate ระบุข้อมูลตู้ชัดเจน
- ✅ มีกระเป๋าใส่คู่มือและแบบวงจร (Drawing Pocket) แนบอยู่หลังฝาตู้เสมอ
❓ คำถามที่พบบ่อย (FAQ)
Q1: ทำไมต้องมีสายไฟสีส้ม (Orange Wire) ในตู้คอนโทรล?
คำตอบ: ตามมาตรฐาน IEC 60204-1 สายสีส้มถูกกำหนดไว้เฉพาะสำหรับ “วงจรควบคุมที่มีไฟจ่ายมาจากแหล่งจ่ายภายนอกตู้ (External Interlock)” ซึ่งหมายความว่า แม้ช่างจะปิดสับเมนเบรกเกอร์ของตู้ลงแล้ว สายสีส้มนี้จะยังคงมีแรงดันไฟฟ้าอยู่ เพื่อเตือนให้ช่างระมัดระวังเป็นพิเศษก่อนสัมผัส
Q2: การใช้หางปลาแบบแฉก (Spade) กับแบบปลอกคอร์ดเอ็นด์ (Ferrule) แบบไหนดีกว่ากัน?
คำตอบ: ในตู้คอนโทรลมาตรฐานอุตสาหกรรมยุคใหม่นิยมใช้ ปลอกคอร์ดเอ็นด์ (Bootlace Ferrule) เป็นหลัก เพราะเข้ากับเทอร์มินอลบล็อกแบบ Push-in และ Screw Clamp ได้แน่นหนา เส้นทองแดงไม่แตกกระจาย และไม่เกิดปัญหาหางปลาหลุดเมื่อมีแรงสั่นสะเทือน
Q3: ตู้คอนโทรลจำเป็นต้องติดเครื่องปรับอากาศ (Enclosure AC) เสมอไปหรือไม่?
คำตอบ: ไม่จำเป็นเสมอไป หากตู้ตั้งอยู่ในห้องแอร์หรือพื้นที่ที่มีอากาศถ่ายเทดีและไม่มีฝุ่น การใช้พัดลมดูดอากาศพร้อมฟิลเตอร์กรองฝุ่นก็เพียงพอ แต่หากในตู้มี Inverter/Servo หลายตัว และตั้งอยู่ในโรงงานที่มีไอน้ำมัน ฝุ่นโลหะ หรืออุณหภูมิห้องเกิน 40 °C การติดแอร์สำหรับตู้คอนโทรลเป็นสิ่งจำเป็นอย่างยิ่งเพื่อป้องกันอุปกรณ์พังเสียหาย
📚 แหล่งข้อมูลอ้างอิงและมาตรฐานสากล (References)
- International Electrotechnical Commission (IEC): IEC 60204-1: Safety of machinery – Electrical equipment of machines – Part 1: General requirements (Wiring & Color Standards) — iec.ch
- International Electrotechnical Commission (IEC): IEC 61439-1 / IEC 61439-2: Low-voltage switchgear and controlgear assemblies — iec.ch
- National Fire Protection Association (NFPA): NFPA 79: Electrical Standard for Industrial Machinery — nfpa.org
- Underwriters Laboratories (UL): UL 508A: Standard for Industrial Control Panels (Segregation and Spacing Guidelines) — ul.com
- วิศวกรรมสถานแห่งประเทศไทย ในพระบรมราชูปถัมภ์ (วสท.): มาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย (EIT Standard)
