สรุปสเปค GT-070-32MT-G Samkoon All-in-One HMI+PLC ครบจบ ฉบับวิศวกร

วันที่ 30 สิงหาคม 2569 | สรุปสเปคสินค้า | VR Automation

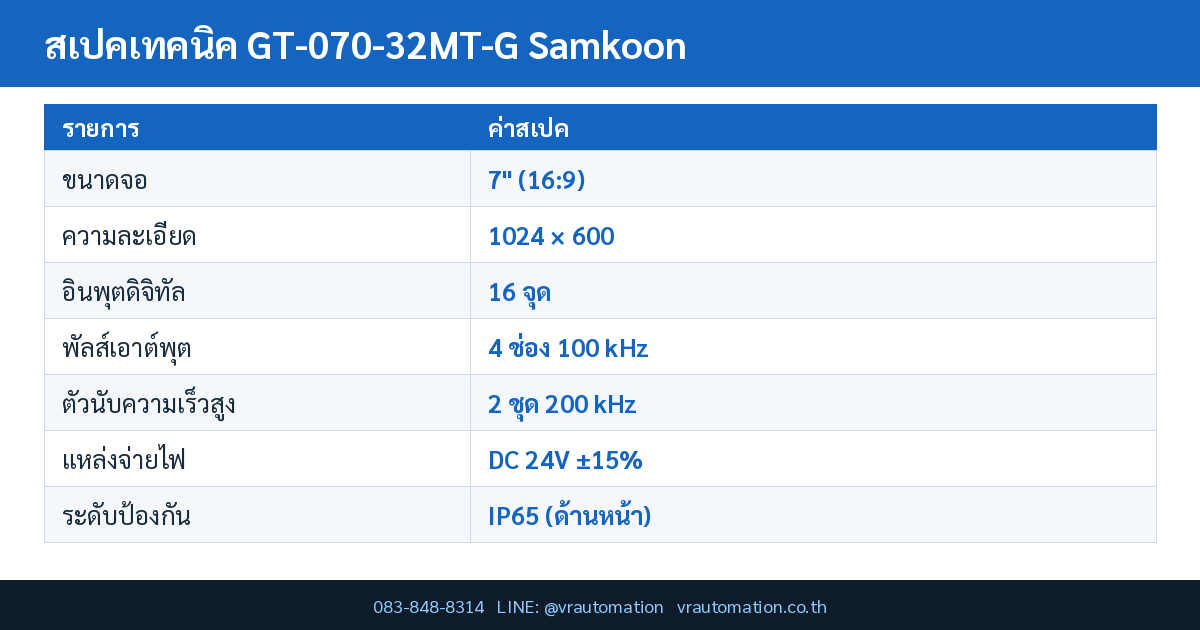

สเปคเทคนิคหลัก GT-070-32MT-G

ทุกค่าด้านล่างอ้างอิงจากคู่มือเลือกรุ่นฉบับผู้ผลิต (Product-Selection-Guide-PLC.pdf) ในหมวด All-in-one (HMI+PLC)

ส่วนหน้าจอ (HMI)

ส่วนควบคุม (PLC)

การสื่อสารและโครงสร้าง

จุดเด่นของ GT-070-32MT-G Samkoon

1. รวม HMI และ PLC ในเครื่องเดียว — ประหยัดพื้นที่ในตู้เท่ากับ PLC หนึ่งตัว ตามที่ผู้ผลิตระบุในคู่มือเลือกรุ่น และตัดสายสื่อสารระหว่าง HMI กับ PLC ออกทั้งเส้น — จุดที่เป็นสาเหตุความผิดพลาดบ่อยที่สุดในระบบแยกชิ้น
2. อินพุต 16 จุด พร้อมตัวนับความเร็วสูง — รองรับ high-speed counter 2 ชุดแบบ single-phase ที่ X0 และ X2 ความถี่ 200 kHz และ AB phase counter 2 ชุด (X0X1, X2X3) ที่ 200 kHz เช่นกัน เพียงพอสำหรับงานเอ็นโค้ดเดอร์สองแกน
3. พัลส์เอาต์พุตสูงสุด 4 ช่อง 100 kHz — สั่งสเต็ปปิ้งมอเตอร์หรือเซอร์โวแบบพัลส์ได้ถึงสี่แกนจากตัวเดียว โดยไม่ต้องเพิ่มโมดูลควบคุมตำแหน่งภายนอก
4. ขยาย I/O และอนาล็อกผ่านปลั๊กอินด้านหลัง — รองรับโมดูลปลั๊กอิน 2 ช่อง ขยาย I/O ได้สูงสุด 16 จุด โมดูลอุณหภูมิ 8 ช่อง (Thermocouple / PT100) และโมดูลอนาล็อก 8 ช่อง เลือกผสมกันได้ตามงาน
5. Ethernet ในตัว พร้อมรองรับโมดูล 4G/WiFi — อักษร -G ท้ายรุ่นหมายถึงมีโมดูลเครือข่าย ทำให้ต่อระบบส่วนกลางหรือดูสถานะจากระยะไกลได้ พร้อม HMI communication port แบบ RS485 หนึ่งพอร์ต
6. เขียนหน้าจอและ Ladder ในโปรแกรมเดียว — ใช้ SKTOOL 7.1 ออกแบบทั้งหน้าจอและโปรแกรมแลดเดอร์ในโปรเจกต์เดียวกัน ลดเวลาไล่แท็กระหว่างสองซอฟต์แวร์

เปรียบเทียบรุ่นในซีรีส์ GT

การใช้งานในอุตสาหกรรม

เครื่องจักรบรรจุและติดฉลาก

ต้องการทั้งหน้าจอตั้งค่าและการควบคุมตำแหน่งด้วยพัลส์ในตัวเดียว — พัลส์เอาต์พุต 4 ช่อง 100 kHz รองรับแกนป้อน แกนตัด และแกนติดฉลากพร้อมกัน

ตู้ควบคุมอุณหภูมิหลายโซน

ขยายโมดูลอุณหภูมิได้ 8 ช่อง รองรับทั้ง Thermocouple และ PT100 ผ่านปลั๊กอินโดยไม่ต้องเพิ่ม PLC แยก

เครื่องจักร OEM ที่ต้องคุมต้นทุนตู้

การรวมสองอุปกรณ์เป็นหนึ่งช่วยลดทั้งราคาอุปกรณ์ ขนาดตู้ และเวลาเดินสายในสายการผลิตเครื่องจักร

ระบบที่ต้องติดตามจากระยะไกล

Ethernet ในตัวและโมดูล 4G/WiFi ทำให้ส่งสถานะขึ้นระบบส่วนกลางได้โดยไม่ต้องเพิ่มเกตเวย์

ข้อแนะนำก่อนติดตั้ง

สามเรื่องที่ควรเช็กก่อนสั่ง: (1) ขนาดเจาะหน้าตู้ 192 × 138 mm และความลึกตัวเครื่อง 204 × 148 × 45 mm โดยต้องเผื่อพื้นที่ด้านหลังเพิ่มสำหรับโมดูลปลั๊กอินที่จะติดตั้ง (2) ชนิดเอาต์พุต — รุ่นนี้เป็นทรานซิสเตอร์ (เอาต์พุตทรานซิสเตอร์ (16 จุด) / รุ่น MR เป็นรีเลย์ 14 จุด) หากต้องขับโหลดหนักโดยตรงให้พิจารณารุ่นเอาต์พุตรีเลย์ และ (3) แหล่งจ่ายไฟ DC 24V ±15% ซึ่งเป็น 24V เท่านั้น ต่างจาก HMI ซีรีส์ SK ที่รับได้ 12~24V

ดูสินค้ากลุ่ม PLC ทั้งหมดได้ที่ หมวด PLC บน vrautomation.co.th หรือดูจอ HMI แยกชิ้นที่ หมวด HMI

คำถามที่พบบ่อย (FAQ)

GT-070-32MT-G ต่างจาก GT-070-32MT อย่างไร?

ตัวเลขและตัวอักษรอื่นเหมือนกันทุกประการ ต่างเฉพาะอักษร -G ท้ายรุ่น ซึ่งหมายถึงมีโมดูลเครือข่ายรองรับ 4G/WiFi ส่วนสเปคจอ CPU และ I/O เหมือนกันตามคู่มือเลือกรุ่น

ขยาย I/O ได้กี่จุด และต้องใช้โมดูลอะไร?

ด้านหลังรองรับโมดูลปลั๊กอินขนาดเล็ก 2 ช่อง ขยาย I/O ดิจิทัลได้สูงสุด 16 จุด หรือเลือกเป็นโมดูลอนาล็อก 8 ช่อง หรือโมดูลอุณหภูมิ 8 ช่อง โดยผสมประเภทกันได้

ใช้ซอฟต์แวร์ตัวไหนเขียนโปรแกรม?

ใช้ SKTOOL 7.1 ซึ่งรวมการออกแบบหน้าจอ (configuration) และการเขียนแลดเดอร์ไว้ในโปรแกรมเดียวกัน ทำให้แท็กหน้าจอกับตัวแปร PLC เชื่อมกันโดยตรง

รองรับ Modbus หรือไม่?

รองรับ — มี HMI communication port แบบ RS485 หนึ่งพอร์ตสำหรับ Modbus RTU และมีพอร์ต Ethernet สำหรับ Modbus TCP ทำให้ต่อกับอินเวอร์เตอร์หรือมิเตอร์ภายนอกได้

แหล่งข้อมูลและมาตรฐานอ้างอิง

1. Catalog: Product-Selection-Guide-PLC.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต — เป็นแหล่งของค่าสเปคทุกค่าในตารางข้างต้น)
2. GT-070-32MT-G All-in-One HMI+PLC — หน้าสเปคทางการของผู้ผลิต
3. GT Series HMI+PLC All-in-One — ภาพรวมซีรีส์ GT
4. Product Selection Guide PLC (PDF) — คู่มือเลือกรุ่นฉบับผู้ผลิต
