สรุปสเปค GT-070-23MR-1TC1AI Samkoon HMI+PLC All-in-One ครบจบ ฉบับวิศวกร

วันที่ 11 สิงหาคม 2569 | สรุปสเปคสินค้า | VR Automation

GT-070-23MR-1TC1AI คืออะไร และเหมาะกับงานแบบไหน

สำหรับเครื่องจักรขนาดเล็กถึงกลาง การแยก HMI กับ PLC เป็นสองอุปกรณ์หมายถึงพื้นที่ในตู้ที่มากขึ้น สายสื่อสารระหว่างกันที่อาจมีปัญหา และต้นทุนรวมที่สูงกว่าที่ควร เครื่องรวม HMI+PLC ตระกูล GT ของ Samkoon จึงเป็นทางเลือกที่น่าสนใจสำหรับผู้ผลิตเครื่องจักรที่ต้องคุมต้นทุนต่อหน่วย

GT-070-23MR-1TC1AI เป็นรุ่นที่วางตำแหน่งไว้สำหรับงานควบคุมอุณหภูมิเป็นหลัก สังเกตได้จากรหัสท้ายรุ่น 1TC1AI ซึ่งหมายถึงอินพุตเทอร์โมคัปเปิล 1 ช่องและอินพุตอนาล็อก 1 ช่อง ส่วน 23MR หมายถึง I/O รวม 23 จุดแบบเอาต์พุตรีเลย์

จุดที่ต้องเข้าใจให้ชัดคือรุ่นนี้ไม่มีฟังก์ชันนับพัลส์ความเร็วสูงและไม่มีการนับแบบ AB phase ต่างจากรุ่นพี่ในซีรีส์เดียวกัน ดังนั้นหากงานของคุณต้องอ่าน encoder หรือควบคุมตำแหน่ง ควรข้ามไปพิจารณารุ่นที่รองรับโดยตรงตั้งแต่แรก

สเปคเทคนิคหลัก GT-070-23MR-1TC1AI

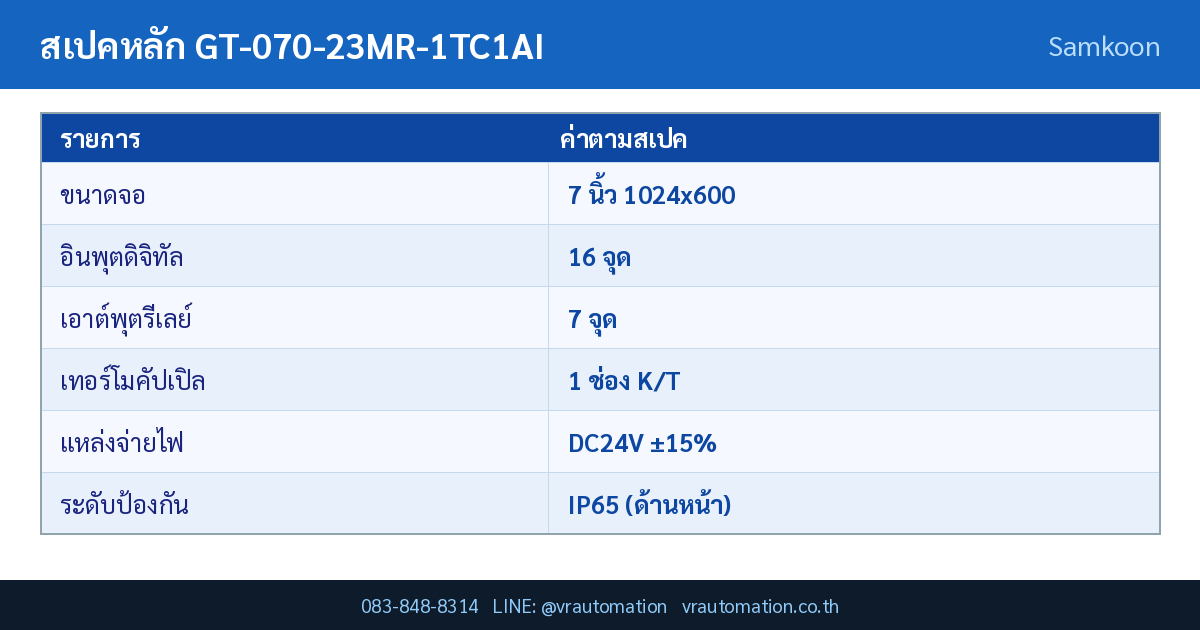

ตารางด้านล่างสรุปค่าทางเทคนิคของ GT-070-23MR-1TC1AI ตามเอกสารคู่มือเลือกรุ่นของผู้ผลิต (【显控科技】GT系列一体机产品选型手册（20250408）.pdf) วิศวกรสามารถใช้ตัวเลขชุดนี้ตรวจสอบความเข้ากันได้กับระบบเดิมก่อนสั่งซื้อได้ทันที

จุดเด่นทางวิศวกรรมของ GT-070-23MR-1TC1AI Samkoon

• รวม HMI และ PLC ในเครื่องเดียว — ลดพื้นที่ในตู้คอนโทรล ตัดสายสื่อสารระหว่าง HMI กับ PLC ออก ลดจุดที่อาจเกิดปัญหาหน้างาน
• จอ 1024×600 ที่ 450 cd/m² — ความละเอียดสูงกว่าจอ 7 นิ้วระดับ 800×480 ทั่วไป แสดงกราฟและตารางข้อมูลได้มากขึ้นในหน้าเดียว และสว่างพอสำหรับโรงงานที่มีแสงจ้า
• มีอินพุตเทอร์โมคัปเปิลในตัว — อ่านอุณหภูมิจากหัววัด K หรือ T ได้โดยไม่ต้องซื้อทรานสมิตเตอร์แยก ลดต้นทุนและลดความคลาดเคลื่อนจากการแปลงสัญญาณสองทอด
• ขยายได้ทั้ง I/O อุณหภูมิ และอนาล็อก — I/O เพิ่มได้ 16 จุด โมดูลอุณหภูมิ 8 ช่อง (รองรับ PT100 ด้วย) และโมดูลอนาล็อกอีก 8 ช่อง ทำให้ต่อยอดระบบได้โดยไม่ต้องเปลี่ยนตัวควบคุม
• IP65 ด้านหน้าและช่วงอุณหภูมิ -20 ถึง 55°C — ติดตั้งหน้าตู้ในสภาพแวดล้อมโรงงานที่มีฝุ่นและละอองน้ำได้ตามมาตรฐาน IEC 60529

เปรียบเทียบรุ่นในซีรีส์เดียวกัน

ตารางเปรียบเทียบรุ่นในกลุ่ม GT-070 ที่ใช้อินพุตเทอร์โมคัปเปิลและอนาล็อกอย่างละ 1 ช่อง เพื่อดูว่าความต่างของราคาแลกมากับความสามารถอะไรบ้าง

การใช้งานในอุตสาหกรรม

เครื่องควบคุมอุณหภูมิและเตาอบอุตสาหกรรม

อินพุตเทอร์โมคัปเปิล K/T ในตัวทำให้อ่านอุณหภูมิได้โดยตรง เขียนลูป PID ควบคุมฮีตเตอร์ผ่านเอาต์พุตรีเลย์ แล้วแสดงกราฟแนวโน้มอุณหภูมิบนหน้าจอเดียวกัน เหมาะกับเตาอบ เครื่องซีล และเครื่องรีดพลาสติกขนาดเล็ก

เครื่องจักรที่ต้องการหน้าจอควบคุมพร้อม I/O

งานที่มีเซนเซอร์และปุ่มกดราว 16 จุดพร้อมอุปกรณ์ที่ต้องสั่งงานไม่เกิน 7 จุด สามารถจบได้ในเครื่องเดียว เหมาะกับผู้ผลิตเครื่องจักรที่ต้องการลดจำนวน BOM และเวลาประกอบตู้

ระบบเก็บข้อมูลกระบวนการผลิตขนาดเล็ก

พอร์ต Ethernet และช่อง U-Disk ทำให้ส่งข้อมูลขึ้นระบบส่วนกลางหรือดึงไฟล์บันทึกออกมาวิเคราะห์ได้ง่าย ส่วน RS485 ใช้อ่านค่าจากอุปกรณ์ Modbus RTU เช่น มิเตอร์ไฟฟ้าหรืออินเวอร์เตอร์

ข้อควรพิจารณาก่อนเลือกใช้งาน

ก่อนเจาะหน้าตู้ต้องยึดขนาดช่องเจาะ 192 x 138 มม. ให้ตรง และเผื่อความลึกด้านหลังอย่างน้อย 45 มม. บวกระยะสำหรับคอนเนกเตอร์และการดัดสาย มิฉะนั้นฝาตู้อาจปิดไม่ลง

ระดับ IP65 ครอบคลุมเฉพาะด้านหน้าเครื่องเท่านั้น ด้านหลังที่อยู่ภายในตู้ยังต้องอาศัยระดับป้องกันของตัวตู้เอง จึงไม่ควรติดตั้งในตำแหน่งที่ด้านหลังสัมผัสละอองน้ำหรือฝุ่นโดยตรง

เอาต์พุตรีเลย์ 7 จุดถือว่าไม่มาก หากงานของคุณต้องสั่งงานหลายจุด ควรวางแผนใช้โมดูลขยาย I/O ตั้งแต่แรกหรือเลือกรุ่น 26MR ที่ให้รีเลย์ 10 จุด

ควรตรวจสอบว่าไลบรารีไดรเวอร์ใน SKTOOL 7.1 รองรับอุปกรณ์ปลายทางที่คุณจะเชื่อมต่อหรือไม่ ก่อนสรุปสถาปัตยกรรมระบบ

คำถามที่พบบ่อย (FAQ)

GT-070-23MR-1TC1AI มี I/O อะไรบ้าง?

มีอินพุตดิจิทัล 16 จุด เอาต์พุตรีเลย์ 7 จุด อินพุตเทอร์โมคัปเปิลชนิด K/T 1 ช่อง และอินพุตอนาล็อกกระแส/แรงดัน 1 ช่อง ไม่มีเอาต์พุตอนาล็อกและไม่มีอินพุตเทอร์โมเรซิสแตนซ์ในตัว โดยขยาย I/O เพิ่มได้สูงสุด 16 จุด

รุ่นนี้รองรับการนับพัลส์ความเร็วสูงหรือไม่?

ไม่รองรับ ตามเอกสารเลือกรุ่นของผู้ผลิตระบุว่ารุ่น 23MR ไม่มีทั้งฟังก์ชันนับความเร็วสูงและนับแบบ AB phase หากต้องการควรเลือกรุ่น GT-070-26MR-1TC1AI ซึ่งรองรับการนับเฟสเดียว 200 kHz และ AB phase 200 kHz

ใช้ซอฟต์แวร์อะไรในการเขียนโปรแกรม?

ใช้ SKTOOL 7.1 ซึ่งรวมทั้งการออกแบบหน้าจอ HMI และการเขียนตรรกะควบคุมแบบ Ladder ไว้ในโปรแกรมเดียว ทำให้ไม่ต้องสลับไปมาระหว่างสองซอฟต์แวร์เหมือนการใช้ HMI กับ PLC แยกยี่ห้อ

สรุป

GT-070-23MR-1TC1AI เหมาะกับงานควบคุมอุณหภูมิและเครื่องจักรขนาดเล็กที่ต้องการหน้าจอควบคุมพร้อม I/O ในตัว จุดแข็งคือจอ 1024×600 ที่ละเอียดกว่าคู่แข่งในระดับราคาเดียวกัน อินพุตเทอร์โมคัปเปิลในตัว และความสามารถในการขยายโมดูลอุณหภูมิได้ถึง 8 ช่อง ข้อจำกัดที่ต้องยอมรับคือไม่มีการนับพัลส์ความเร็วสูงและเอาต์พุตรีเลย์มีเพียง 7 จุด ซึ่งถ้างานของคุณอยู่ในกรอบนี้ก็ถือว่าคุ้มค่ามาก

ดูสินค้ากลุ่มเดียวกันทั้งหมดได้ที่ หมวดหมู่ HMI บนเว็บไซต์ VR Automation

แหล่งข้อมูลและมาตรฐานอ้างอิง

1. Catalog: 【显控科技】GT系列一体机产品选型手册（20250408）.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
2. Samkoon Automation — GT Series HMI+PLC All-in-One — หน้าผลิตภัณฑ์อย่างเป็นทางการของตระกูล GT ที่รวม HMI และ PLC
3. Samkoon — Industrial PLC Controller HMI and PLC — ภาพรวมกลุ่มผลิตภัณฑ์ HMI+PLC และรายการรุ่นในซีรีส์เดียวกัน
4. IP Rating Guide — IEC 60529 Enclosure Codes — อธิบายความหมายของระดับป้องกัน IP65 ตามมาตรฐาน IEC/EN 60529
