คู่มือเริ่มต้นใช้งาน GT-043 Samkoon All-in-One PLC HMI step-by-step
บทความนี้เป็นคู่มือเริ่มต้นใช้งาน GT-043 Samkoon สำหรับวิศวกรที่เพิ่งได้รับอุปกรณ์ใหม่ ครอบคลุมตั้งแต่การ wiring การตั้งค่า communication ไปจนถึงการเขียนโปรแกรมเริ่มต้น

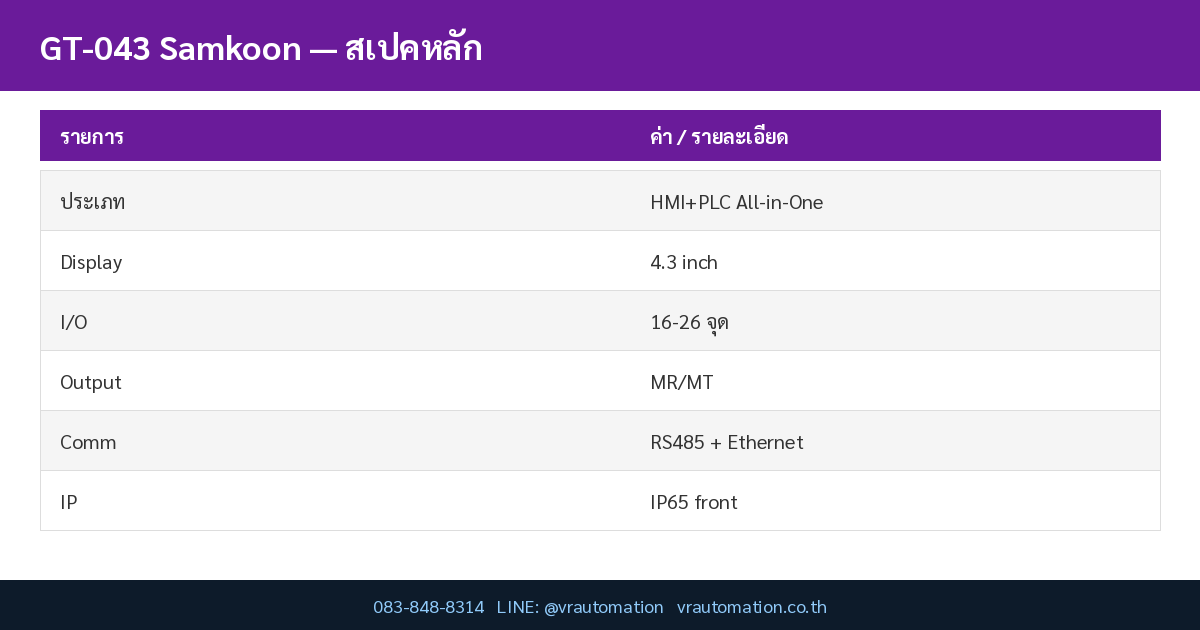

ตารางสเปคหลัก GT-043 Samkoon
| รายการ | รายละเอียด / ค่า |
|---|---|
| ประเภท | HMI+PLC All-in-One 4.3″ Display |
| Display Size | 4.3 นิ้ว |
| Resolution | 480 × 272 (typical) |
| I/O Points | 16-26 จุด |
| Output Type | MR (Relay) หรือ MT (Transistor) |
| High-Speed Counter | 4 ชุด |
| Temperature Input | 8 ch (PT100/NTC) |
| Communication | RS485, Ethernet (G), USB |
| IP Rating | IP65 (front) |
| Programming | SKTOOL 7.1 (Free) |
ขั้นตอนเริ่มต้นใช้งาน GT-043 Samkoon
1. การ Wiring เบื้องต้น
ตรวจสอบ Power Supply Voltage ตาม spec — ต่อสาย L/N (หรือ +/−) ให้ถูกต้อง ห้ามต่อสลับขั้ว
2. การเชื่อมต่อ Programming Cable
ใช้ USB/RS-232 cable เชื่อมระหว่าง GT-043 กับ PC — Driver บางรุ่นต้องลงด้วยตนเองก่อนใช้งาน
3. Download โปรแกรมแรก
เปิดซอฟต์แวร์ของ Samkoon → New Project → เลือกรุ่น GT-043 → เขียน ladder logic ง่ายๆ เช่น Self-holding (X0 ON Y0, X1 OFF Y0) → Compile → Download
4. Run & Test
เปลี่ยน mode เป็น RUN → ทดสอบโดย short สาย input X0 → ดู LED Y0 ติด → short X1 → LED Y0 ดับ
5. Communication Setup
สำหรับการเชื่อมต่อกับ HMI หรือ SCADA ตั้งค่า Station No., Baud rate และ Parity ให้ตรงกันทั้งสองฝั่ง
การประยุกต์ใช้งานในอุตสาหกรรมไทย
- เครื่องจักรขนาดเล็ก: packaging machine, mixer, conveyor system ที่ต้องการ HMI ติดเครื่องในตัว
- OEM machine builder: ลดต้นทุนและเวลา wiring ระหว่าง HMI กับ PLC
- ตู้คอนโทรลขนาดกะทัดรัด: เหมาะกับโรงงานที่พื้นที่จำกัด
คำถามที่พบบ่อย (FAQ)
Q: GT-043 ใช้กับซอฟต์แวร์ตัวไหน?
A: GT-043 Samkoon ใช้ซอฟต์แวร์มาตรฐานของ Samkoon — ลูกค้าสามารถสอบถามทีมเทคนิค VR Automation เพื่อขอ tutorial เริ่มต้นได้
Q: VR Automation มีบริการติดตั้งและสอนใช้งานหรือไม่?
A: ทีม VR Automation มีวิศวกรที่เชี่ยวชาญ All-in-One PLC HMI พร้อมให้บริการ commissioning, training และ support หลังการขาย ติดต่อ 083-848-8314
Q: ใช้กับระบบเดิมที่มีอยู่ได้หรือไม่?
A: GT-043 รองรับ communication protocol มาตรฐาน (RS-232/RS-485/Modbus) จึงสามารถ integrate กับระบบ legacy ส่วนใหญ่ได้
ดูสินค้าที่เกี่ยวข้องเพิ่มเติม
หากคุณกำลังเลือก All-in-One PLC HMI หรืออุปกรณ์ในระบบ automation อื่นๆ สามารถ ดูสินค้าหมวด HMI ทั้งหมด ที่ VR Automation ได้
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: 【显控科技】GT系列一体机产品选型手册（20250408）.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- Samkoon GT Series HMI+PLC All-in-One — หน้าผลิตภัณฑ์ GT Series อย่างเป็นทางการ
- Samkoon HMI PLC Combined Page — ข้อมูลผลิตภัณฑ์ทั้งหมวดหมู่ HMI+PLC
- Integrated HMI+PLC Article — บทความว่าด้วยข้อดีของระบบรวม HMI+PLC
