สรุปสเปค FBs-CM55 FATEK Communication Module ครบจบ ฉบับวิศวกร
FBs-CM55 คือโมดูลสื่อสารติดตั้งด้านซ้ายของ PLC ตระกูล FBs จาก FATEK ให้พอร์ต RS485 เพิ่ม 2 พอร์ต (Port3 และ Port4) ผ่านสปริงเทอร์มินอล 3 ขา พร้อม LED TX/RX แยกอิสระทุกพอร์ต เหมาะกับงานที่ต้องต่อเครือข่าย Modbus RTU หลายบัสในเครื่องเดียว เช่น ระบบอินเวอร์เตอร์หลายตัวหรือเครือข่ายเซนเซอร์กระจายทั่วโรงงาน
FBs-CM55 คืออะไร และเหมาะกับงานแบบไหน
RS485 ยังคงเป็นกระดูกสันหลังของการสื่อสารระดับเครื่องจักรในโรงงานไทย เพราะเดินสายได้ไกล ทนสัญญาณรบกวน และรองรับหลายสถานีบนบัสเดียว เมื่อ PLC ต้องคุยกับอินเวอร์เตอร์ เครื่องวัดพลังงาน และเซนเซอร์อุณหภูมิพร้อมกัน พอร์ต RS485 ในตัวมักไม่พอ
FBs-CM55 แก้โจทย์นี้ด้วยการเพิ่ม RS485 อีก 2 พอร์ตในลำดับ Port3 และ Port4 โดยติดตั้งด้านซ้ายของ Main Unit จึงไม่แย่งสล็อตขยายกับบอร์ดอนาล็อกหรือบอร์ดสื่อสารตระกูล CB ที่อาจใช้อยู่แล้ว
จุดที่วิศวกรมักมองข้ามคือประโยชน์ของการมีสองบัสแยกกัน แทนที่จะเอาอุปกรณ์ทุกตัวมาต่อบัสเดียว การแยกอุปกรณ์ที่ต้องการรอบโพลเร็ว เช่น อินเวอร์เตอร์ ออกจากอุปกรณ์ที่อ่านช้าได้ เช่น เครื่องวัดพลังงาน จะทำให้เวลาตอบสนองโดยรวมของระบบดีขึ้นอย่างเห็นได้ชัด

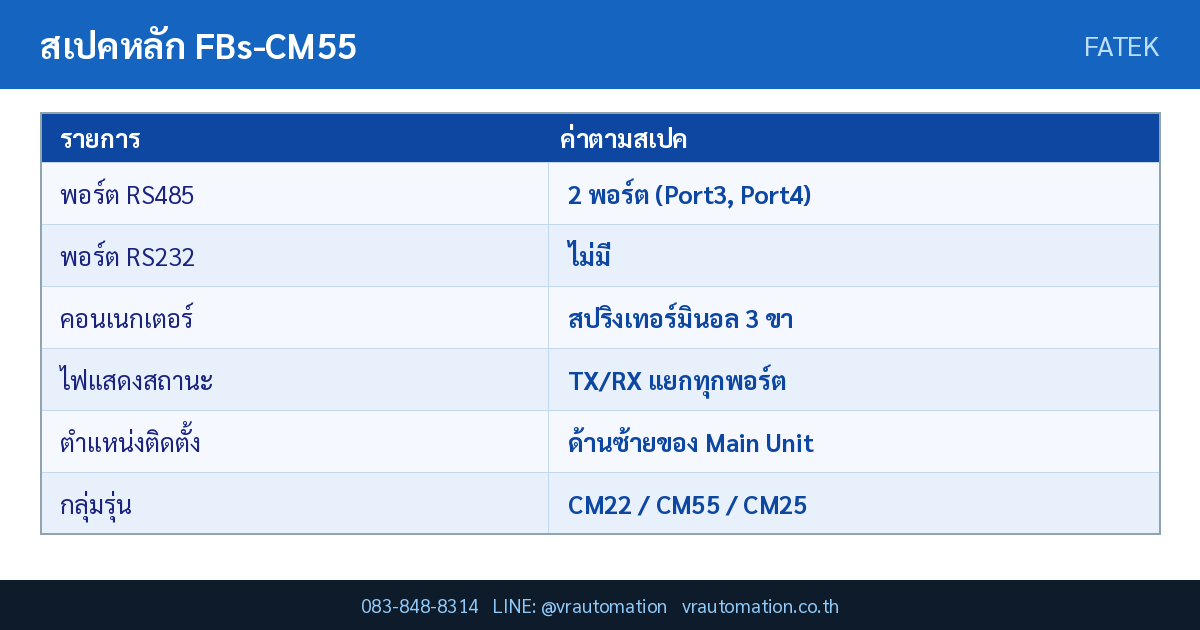

สเปคเทคนิคหลัก FBs-CM55
ตารางด้านล่างสรุปค่าทางเทคนิคของ FBs-CM55 ตามเอกสารคู่มือเลือกรุ่นของผู้ผลิต (FBs_PLC_Catalog_en.pdf) วิศวกรสามารถใช้ตัวเลขชุดนี้ตรวจสอบความเข้ากันได้กับระบบเดิมก่อนสั่งซื้อได้ทันที
| รายการสเปค | ค่าตามเอกสารผู้ผลิต |
|---|---|
| ประเภทโมดูล | Left Side Expansion — Communication Module |
| พอร์ต RS485 | 2 พอร์ต (Port3, Port4) |
| พอร์ต RS232 | ไม่มี |
| ไฟแสดงสถานะ | LED TX และ RX แยกอิสระของแต่ละพอร์ต |
| กลไกเดินสาย | สปริงเทอร์มินอล 3 ขา (3 pins spring terminal) |
| ตำแหน่งติดตั้ง | ด้านซ้ายของ Main Unit (Figure 5) |
| รุ่นในกลุ่มเดียวกัน | FBs-CM22 / FBs-CM55 / FBs-CM25 |
จุดเด่นทางวิศวกรรมของ FBs-CM55 FATEK
- เพิ่ม RS485 ได้ทีเดียว 2 บัสอิสระ — แยกกลุ่มอุปกรณ์ตามความเร็วการตอบสนอง ทำให้รอบโพลของอุปกรณ์สำคัญไม่ถูกถ่วงโดยอุปกรณ์ที่อ่านช้า
- สปริงเทอร์มินอล 3 ขา — เดินสายเร็ว ไม่ต้องบัดกรีหรือย้ำหางปลา และแน่นทนแรงสั่นสะเทือนดีกว่าสกรูเทอร์มินอลในงานที่มีการสั่นสูง
- ทนสัญญาณรบกวนสูง — RS485 เป็นสัญญาณดิฟเฟอเรนเชียล จึงเหมาะกับการเดินสายผ่านบริเวณที่มีอินเวอร์เตอร์และมอเตอร์มากกว่า RS232
- ไม่แย่งสล็อตขยายบน Main Unit — ติดตั้งด้านซ้าย เหลือสล็อตไว้ใส่บอร์ด AIO หรือบอร์ดสื่อสาร CB ตามต้องการ
- LED TX/RX แยกทุกพอร์ต — ตรวจสอบได้ทันทีว่าบัสไหนมีการรับส่งจริง ช่วยแยกแยะระหว่างปัญหาสายกับปัญหาการตั้งค่าโปรโตคอล
เปรียบเทียบรุ่นในซีรีส์เดียวกัน
เปรียบเทียบโมดูลและบอร์ดสื่อสารตระกูล FBs เพื่อเลือกให้ตรงกับชนิดอินเทอร์เฟซและตำแหน่งติดตั้งที่ต้องการ
| รุ่น | พอร์ต RS232 | พอร์ต RS485 | คอนเนกเตอร์ | ตำแหน่งติดตั้ง |
|---|---|---|---|---|
| FBs-CM55 | — | 2 พอร์ต (Port3, Port4) | สปริงเทอร์มินอล 3 ขา | ด้านซ้าย |
| FBs-CM22 | 2 พอร์ต (Port3, Port4) | — | DB9F | ด้านซ้าย |
| FBs-CM25 | 1 พอร์ต (Port3) | 1 พอร์ต (Port4) | DB9F + สปริงเทอร์มินอล | ด้านซ้าย |
| FBs-CB55 | — | 2 พอร์ต (Port1, Port2) | สปริงเทอร์มินอล 3 ขา | สล็อตขยายบน Main Unit |
| FBs-CB5 | — | 1 พอร์ต (Port2) | สปริงเทอร์มินอล 3 ขา | สล็อตขยายบน Main Unit |
| FBs-CB25 | 1 พอร์ต (Port1) | 1 พอร์ต (Port2) | DB9F + สปริงเทอร์มินอล | สล็อตขยายบน Main Unit |
การใช้งานในอุตสาหกรรม
ควบคุมอินเวอร์เตอร์หลายตัวผ่าน Modbus RTU
สายพานหรือระบบปั๊มที่ใช้อินเวอร์เตอร์หลายตัว สามารถสั่งความเร็วและอ่านสถานะผ่าน RS485 บัสเดียว ลดสายอนาล็อก 4-20 mA และรีเลย์สั่งงานลงได้มาก พร้อมได้ข้อมูลกระแสและความถี่จริงกลับมาด้วย
ระบบตรวจวัดพลังงานและอุณหภูมิแบบกระจาย
เครื่องวัดพลังงานและทรานสมิตเตอร์อุณหภูมิที่ติดกระจายทั่วโรงงานสามารถเชื่อมบนบัส RS485 เส้นเดียว โดยแยกไว้คนละพอร์ตจากบัสอินเวอร์เตอร์ เพื่อไม่ให้รอบการอ่านที่ช้ากว่ามาถ่วงการควบคุม
เชื่อม PLC หลายตัวเข้าด้วยกัน
ในระบบที่มี PLC มากกว่าหนึ่งตัว สามารถใช้ RS485 ทำ PLC link แลกเปลี่ยนข้อมูลสถานะระหว่างเครื่องจักร ทำให้ประสานจังหวะการทำงานของแต่ละสถานีได้โดยไม่ต้องเดินสายฮาร์ดไวร์จำนวนมาก
ข้อควรพิจารณาก่อนเลือกใช้งาน
แม้ RS485 จะเดินสายได้ไกล แต่ระยะทางกับ baud rate เป็นสิ่งที่ต้องแลกกัน ยิ่ง baud rate สูง ระยะสายที่ใช้ได้จะสั้นลง หากพบปัญหาสื่อสารไม่เสถียรในสายยาว ให้ลด baud rate ลงก่อนเป็นอันดับแรก
ควรใช้สายชีลด์แบบ twisted pair และต่อชีลด์ลงกราวด์เพียงด้านเดียวเพื่อป้องกัน ground loop ซึ่งเป็นสาเหตุของสัญญาณรบกวนที่พบบ่อยในโรงงานที่มีอินเวอร์เตอร์จำนวนมาก
หากอุปกรณ์ปลายทางบางตัวเป็น RS232 และบางตัวเป็น RS485 การเลือก FBs-CM25 ซึ่งให้อย่างละหนึ่งพอร์ตอาจคุ้มค่ากว่าการซื้อ FBs-CM55 แล้วเพิ่มตัวแปลงสัญญาณภายนอก
คำถามที่พบบ่อย (FAQ)
FBs-CM55 รองรับกี่สถานีต่อบัส?
จำนวนสถานีขึ้นอยู่กับคุณสมบัติทางไฟฟ้าของอุปกรณ์บนบัสและคุณภาพสายเป็นหลัก โดยทั่วไป RS485 มาตรฐานรองรับได้หลายสิบสถานีบนบัสเดียว การมีสองพอร์ตช่วยให้แบ่งโหลดออกเป็นสองบัส ลดความเสี่ยงและเพิ่มความเร็วในการโพล
ใช้ FBs-CM55 พร้อมกับ FBs-CB55 ได้ไหม?
ได้ เพราะติดตั้งคนละตำแหน่งและใช้หมายเลขพอร์ตคนละชุด FBs-CB55 ให้ Port1 กับ Port2 บนสล็อตขยายของ Main Unit ส่วน FBs-CM55 ให้ Port3 กับ Port4 ด้านซ้าย จึงรวมกันได้เป็น RS485 สูงสุด 4 พอร์ต
จำเป็นต้องใส่เทอร์มิเนเตอร์หรือไม่?
ในบัส RS485 ที่เดินสายยาวหรือใช้ baud rate สูง ควรใส่เทอร์มิเนเตอร์ที่ปลายทั้งสองด้านของบัสเพื่อลดการสะท้อนของสัญญาณ ส่วนบัสสั้นมาก ๆ บางกรณีอาจทำงานได้โดยไม่ใส่ แต่แนะนำให้ใส่ไว้เพื่อความเสถียรในระยะยาว
สรุป
FBs-CM55 เหมาะกับงานที่ต้องขยายเครือข่าย RS485 ในโรงงานจริง ซึ่งเดินสายไกลและมีสัญญาณรบกวนสูง การได้บัสอิสระสองเส้นช่วยให้ออกแบบรอบการโพลได้ยืดหยุ่นกว่าการยัดทุกอุปกรณ์ลงบัสเดียว เมื่อรวมกับสปริงเทอร์มินอลที่เดินสายเร็วและ LED TX/RX ที่ช่วยไล่ปัญหา จึงเป็นโมดูลที่คุ้มค่าสำหรับระบบที่ต้องขยายในอนาคต
ดูสินค้ากลุ่มเดียวกันทั้งหมดได้ที่ หมวดหมู่ PLC บนเว็บไซต์ VR Automation
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: FBs_PLC_Catalog_en.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- DirectIndustry — FATEK FBs-CM55 RS-485 Communication Module — ข้อมูลผลิตภัณฑ์และการจัดกลุ่มโมดูลสื่อสาร RS485 ของ FATEK
- FATEK FBs-CM25/CM55/CBE Module User’s Manual — คู่มือการใช้งานโมดูลสื่อสารตระกูล CM รวมการตั้งค่าพอร์ตและการเดินสาย
- FATEK FBs PLC Manual — Chapter 12: Communication Function — อธิบายโปรโตคอลและพารามิเตอร์การสื่อสารของพอร์ตบน FBs-PLC
