สรุปสเปค FBs-8XYT FATEK PLC | VR Automation
พ.ค.
สรุปสเปค FBs-8XYT FATEK โมดูลขยาย Digital I/O ครบจบ ฉบับวิศวกร
FBs-8XYT คือโมดูลขยาย Digital I/O (DIO Expansion Module) ในตระกูล FATEK FBs ให้ input 24VDC จำนวน 4 จุด และ transistor output จำนวน 4 จุด ติดตั้งด้านขวาของ Main Unit ผ่านขั้วต่อแบบ fixed terminal block 7.62mm เหมาะสำหรับขยายจำนวน I/O ของ PLC อย่างยืดหยุ่น
บทนำ
เมื่อโครงงานต้องการ I/O มากกว่าที่ Main Unit รองรับ การเพิ่มโมดูลขยายเป็นวิธีที่คุ้มค่ากว่าการเปลี่ยน PLC ทั้งตัว FATEK FBs-8XYT เป็นโมดูลขยายแบบ Digital I/O ที่ให้ทั้งอินพุตและเอาต์พุตในโมดูลเดียว โดยเอาต์พุตเป็นแบบทรานซิสเตอร์ (Transistor / Sink) ซึ่งเหมาะกับงานที่ต้องการความเร็วในการสวิตช์และการต่อกับโหลด DC บทความนี้สรุปสเปคจริงจากแคตตาล็อก FATEK สำหรับวิศวกรออกแบบระบบ

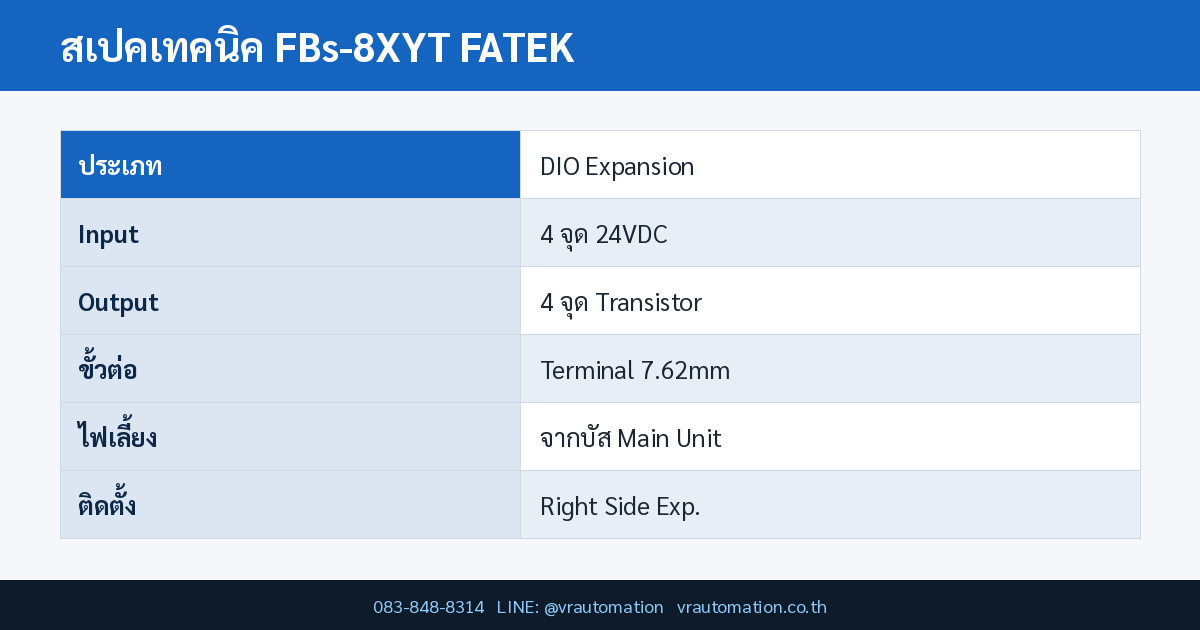

สเปคเทคนิคหลัก FBs-8XYT
| รายการ | ค่าสเปค |
|---|---|
| รุ่น (Model) | FBs-8XYT (FBs-8XYT/J) |
| ประเภท | DIO Expansion Module (Right Side Expansion) |
| Digital Input | 4 จุด, 24VDC Low Speed |
| Digital Output | 4 จุด, Transistor (Low Speed) |
| ขั้วต่อ (Wiring) | 7.62 mm fixed terminal block |
| แหล่งจ่ายบัส | 5VDC 400mA / 24VDC 250mA (จาก Main Unit) |
| ตำแหน่งติดตั้ง | Right Side Expansion ของ FBs Main Unit |
| Dimension | ตาม Figure 4 ในแคตตาล็อก FATEK |
จุดเด่นของ FBs-8XYT FATEK
- เพิ่ม Digital Input 4 จุด (24VDC) และ Transistor Output 4 จุด ในโมดูลเดียว
- เอาต์พุตทรานซิสเตอร์เหมาะกับงาน DC ที่ต้องการสวิตช์รวดเร็ว
- ใช้ขั้วต่อ fixed terminal block 7.62mm ติดตั้งและบำรุงรักษาง่าย
- รับไฟเลี้ยงจากบัสของ Main Unit (5VDC/24VDC) ไม่ต้องจ่ายไฟแยก
- เป็นส่วนหนึ่งของระบบ FBs ที่มีโมดูลขยายให้เลือกครบทั้ง DI/DO และ NI/NO
เปรียบเทียบรุ่นในซีรีส์เดียวกัน
ตระกูล DIO Expansion ของ FBs มีให้เลือกหลายรุ่นตามจำนวนจุดและชนิดเอาต์พุต ดังตัวอย่างเปรียบเทียบ
| รุ่น | Digital Input | Digital Output | ชนิด Output |
|---|---|---|---|
| FBs-8XYT | 4 จุด | 4 จุด | Transistor |
| FBs-8XYR | 4 จุด | 4 จุด | Relay |
| FBs-16XYT/J | 8 จุด | 8 จุด | Transistor |
| FBs-16XYR | 8 จุด | 8 จุด | Relay |
การใช้งานในอุตสาหกรรม
FBs-8XYT เหมาะกับงานขยาย I/O ของเครื่องจักรขนาดเล็กถึงกลางที่ต้องการเพิ่มจุดควบคุมเพิ่มเติม เช่น สายพานลำเลียง, เครื่องจักรบรรจุภัณฑ์, ตู้ควบคุมที่ต้องเพิ่มเซ็นเซอร์หรือโซลินอยด์วาล์ว DC โดยเลือกใช้เอาต์พุตทรานซิสเตอร์เมื่อต้องการความเร็วในการสวิตช์และอายุการใช้งานที่สูงกว่ารีเลย์ในงานสวิตช์ถี่
คำถามที่พบบ่อย (FAQ)
Q: FBs-8XYT ให้ I/O เท่าไร?
A: ให้ input 24VDC 4 จุด และ transistor output 4 จุด รวมในโมดูลเดียว
Q: เอาต์พุตเป็นแบบรีเลย์หรือทรานซิสเตอร์?
A: เป็นแบบทรานซิสเตอร์ (Transistor) เหมาะกับงานสวิตช์ DC ความเร็วสูง หากต้องการรีเลย์ให้เลือกรุ่น FBs-8XYR
Q: ต้องจ่ายไฟแยกให้โมดูลหรือไม่?
A: ไม่ต้อง โมดูลรับไฟเลี้ยงจากบัสของ Main Unit (5VDC/24VDC) โดยตรง
ดูสินค้ากลุ่ม PLC และโมดูลขยายทั้งหมดได้ที่ หมวด PLC ของ VR Automation
สรุป
FATEK FBs-8XYT เป็นโมดูลขยาย I/O ที่ช่วยเพิ่มความยืดหยุ่นให้ระบบ PLC FBs โดยให้ทั้งอินพุตและเอาต์พุตทรานซิสเตอร์ในโมดูลเดียว ติดตั้งง่ายและไม่ต้องจ่ายไฟแยก หากต้องการคำแนะนำในการเลือกชนิดเอาต์พุตให้เหมาะกับโหลด ทีมวิศวกร VR Automation พร้อมช่วยเหลือ
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: FBs_PLC_Catalog_en.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- FATEK FBs PLC Catalog (เว็บผู้ผลิต) — ตารางสเปค DIO Expansion Modules
- FBs-8XYR/8XYT/8XYJ Expansion Modules — Kitoma — ยืนยันจำนวนจุด input/output ของรุ่น
- Chapter 1 Introduction of FATEK FBS Series PLC — โครงสร้างและการต่อ expansion module
