สรุปสเปค FBs-6RTD FATEK PLC Temperature Module ครบจบ ฉบับวิศวกร
สรุปย่อ: FBs-6RTD เป็นโมดูลวัดอุณหภูมิ 6 ช่อง รองรับ Pt-100 และ Pt-1000 (JIS/DIN) ความละเอียด 0.1°C จาก FATEK FBs Series — เหมาะสำหรับงาน Process Monitoring, Heat Treatment, HVAC ที่ต้องการความแม่นยำสูง
ภาพรวมของ FBs-6RTD FATEK
FBs-6RTD เป็น Right Side Expansion Module ของ FATEK FBs Series PLC ที่ออกแบบมาเฉพาะสำหรับงานวัดอุณหภูมิด้วย RTD (Resistance Temperature Detector) — โมดูลนี้รับสัญญาณจาก Pt-100 และ Pt-1000 sensor ได้ทั้ง 2 แบบ พร้อมการ compensate ค่าความต้านทานของสายอัตโนมัติด้วย 3-wire connection
จุดที่ทำให้ FBs-6RTD โดดเด่นคือ ทุกการตั้งค่า (ชนิด sensor, range, resolution) ทำผ่าน software ทั้งหมด — ไม่มี jumper หรือ dip switch บนตัวโมดูลให้ต้องเปิด-ปิดตู้

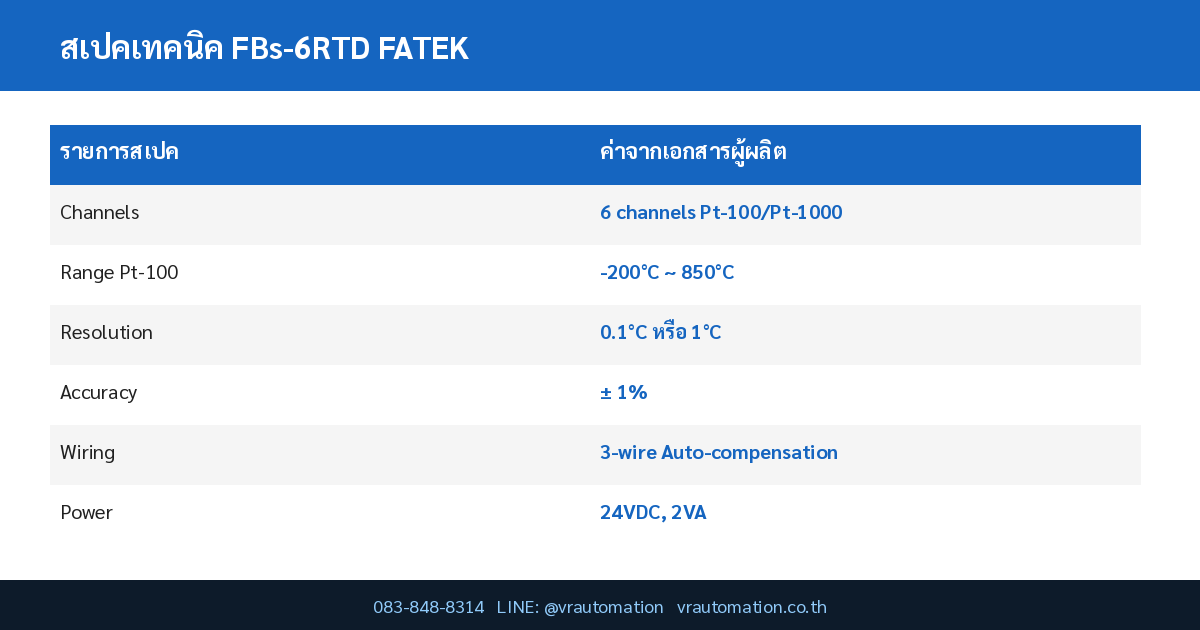

สเปคเทคนิคหลัก FBs-6RTD
| รายการ | ค่าสเปคจากเอกสาร |
|---|---|
| จำนวนช่อง Input | 6 channels |
| ชนิด Sensor ที่รองรับ | Pt-100 และ Pt-1000 (JIS หรือ DIN) |
| ช่วงการวัด Pt-100 | -200°C ~ 850°C |
| ช่วงการวัด Pt-1000 | -200°C ~ 600°C |
| Resolution | 0.1°C หรือ 1°C (เลือกได้ผ่าน software) |
| Scan Rate | 2 วินาที (ที่ 0.1°C) / 1 วินาที (ที่ 1°C) |
| ความแม่นยำ (Accuracy) | ± 1% |
| วิธีต่อสาย | 3-wire connection (Auto wiring resistance compensation) |
| Isolation | Transformer + Optical, 500VAC 1 minute |
| Power Supply | 24VDC -15%/+20%, 2VA |
| Internal Power | 5V DC, 35 mA |
| Operating Temperature | 0°C ~ 60°C |
| Storage Temperature | -20°C ~ 80°C |
| Dimensions | 40 (W) × 90 (H) × 80 (D) mm |
จุดเด่นของ FBs-6RTD FATEK
- Software-only Configuration: ตั้งค่าทุกอย่างผ่าน Ladder Program — ไม่ต้องเปิดตู้ ปรับ jumper หรือ dip switch ลดความเสี่ยงในการทำพังตอนซ่อมบำรุง
- Resolution 0.1°C: เหมาะกับงานวัดอุณหภูมิที่ต้องการความละเอียดสูง เช่น ห้อง Lab, Heat Treatment, Pharmaceutical
- 3-wire Auto-compensation: ลดความผิดพลาดจากความต้านทานของสาย Sensor โดยอัตโนมัติ — ไม่ต้อง calibrate มือ
- รองรับทั้ง Pt-100 / Pt-1000: ใช้กับ sensor หลากหลายชนิดที่มีในตลาด เปลี่ยนชนิด sensor ได้โดยแก้ software อย่างเดียว
- Wide Measurement Range: -200°C ถึง 850°C ครอบคลุมงานตั้งแต่ Cryogenic ไปจนถึง Heat Treatment
เปรียบเทียบรุ่น Temperature Module ในซีรีส์ FBs
| Model | จำนวนช่อง | ชนิด Sensor |
|---|---|---|
| FBs-2TC | 2 channels | Thermocouple |
| FBs-6TC | 6 channels | Thermocouple |
| FBs-16TC | 16 channels | Thermocouple |
| FBs-6RTD | 6 channels | Pt-100/Pt-1000 (รุ่นนี้) |
| FBs-16RTD | 16 channels | Pt-100/Pt-1000 |
| FBs-6NTC | 6 channels | NTC Thermistor |
การใช้งานในอุตสาหกรรม
- Heat Treatment / Tempering: ควบคุมอุณหภูมิเตา Annealing, Quenching ที่ต้องการความแม่นยำสูง
- Chiller / Cold Storage Monitoring: วัดอุณหภูมิห้องเย็น Cold Room หรือ Freezer สำหรับอุตสาหกรรมอาหาร
- Plastic Injection Molding: วัด barrel temperature และ mold temperature สำหรับเครื่องฉีดพลาสติก
- HVAC Building Automation: วัดอุณหภูมิ Chilled Water Return/Supply, AHU Coil Temperature
FAQ — คำถามที่พบบ่อยเกี่ยวกับ FBs-6RTD
Q1: ต่อ sensor แบบ 2-wire หรือ 4-wire ได้ไหม?
FBs-6RTD ออกแบบมาสำหรับ 3-wire เป็นหลัก หากต่อแบบ 2-wire ระบบจะไม่สามารถ compensate ค่าความต้านทานของสายได้ ทำให้ค่าที่อ่านมี offset error
Q2: ค่าอุณหภูมิที่อ่านได้ใน Register ของ PLC คือค่าอะไร?
FBs-6RTD ส่งค่าเข้า Register R3840 เป็นต้นไป (ขึ้นกับ slot) โดยค่าเป็น signed integer คูณกับ resolution (0.1°C หรือ 1°C) ตัวอย่างเช่นค่า 252 = 25.2°C เมื่อตั้ง resolution 0.1°C
Q3: หาก sensor disconnect จะรู้ได้อย่างไร?
เมื่อ sensor open circuit ค่าใน Register จะเป็น 32767 (สูงสุดของ signed 16-bit) เขียน Ladder program ตรวจค่านี้เพื่อ trigger alarm หรือ failsafe ได้
ดูสินค้า PLC ทั้งหมดได้ที่ หมวด PLC ของ VR Automation
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: FBs_PLC_Catalog_en.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- FBs-6RTD 6 Channel RTD Temperature Input Module Datasheet — Datasheet ทางการของ FBs-6RTD RTD Temperature Module
- FBs-PLC Manual – Chapter 20: Temperature Measurement & PID Control — คู่มือบทที่ 20 ของ FATEK FBs Series ว่าด้วยการวัดอุณหภูมิและการควบคุม PID
- FATEK FBs Series PLC – Main Unit Catalog — เว็บไซต์ทางการของ FATEK Automation Corp. ให้ข้อมูลสเปคและ Main Unit ทุกรุ่นของ FBs Series
