สรุปสเปค FBs-44MNR FATEK PLC NC Positioning Controller | VR Automation
พ.ค.
สรุปสเปค FBs-44MNR FATEK PLC NC Positioning Controller ครบจบ ฉบับวิศวกร
สรุปย่อ: FBs-44MNR เป็น NC Positioning Main Unit ของ FATEK FBs Series — Built-in High-speed Pulse Output 4 axes (8 points 5VDC differential 920kHz) สำหรับขับ Stepping/Servo Driver พร้อม FUN140 HSPSO และ FUN147 MHSPO รองรับการทำ Linear/Circular Interpolation
ภาพรวมของ FBs-44MNR FATEK
FBs-44MNR คือ Main Unit ของ FATEK FBs Series ในตระกูล MN (NC Positioning) ที่มี SoC ฝัง NC Controller ในตัว ทำให้ไม่ต้องใช้ NC Card หรือ Motion Controller แยกต่างหาก — ลด BOM cost และความซับซ้อนของระบบลงอย่างมาก
โมเดลนี้เน้นงาน Multi-axis Positioning Control โดยใช้ High-speed Differential Pulse Output 920kHz สำหรับขับ Stepping Motor หรือ Servo Driver ที่รับสัญญาณ Pulse + Direction

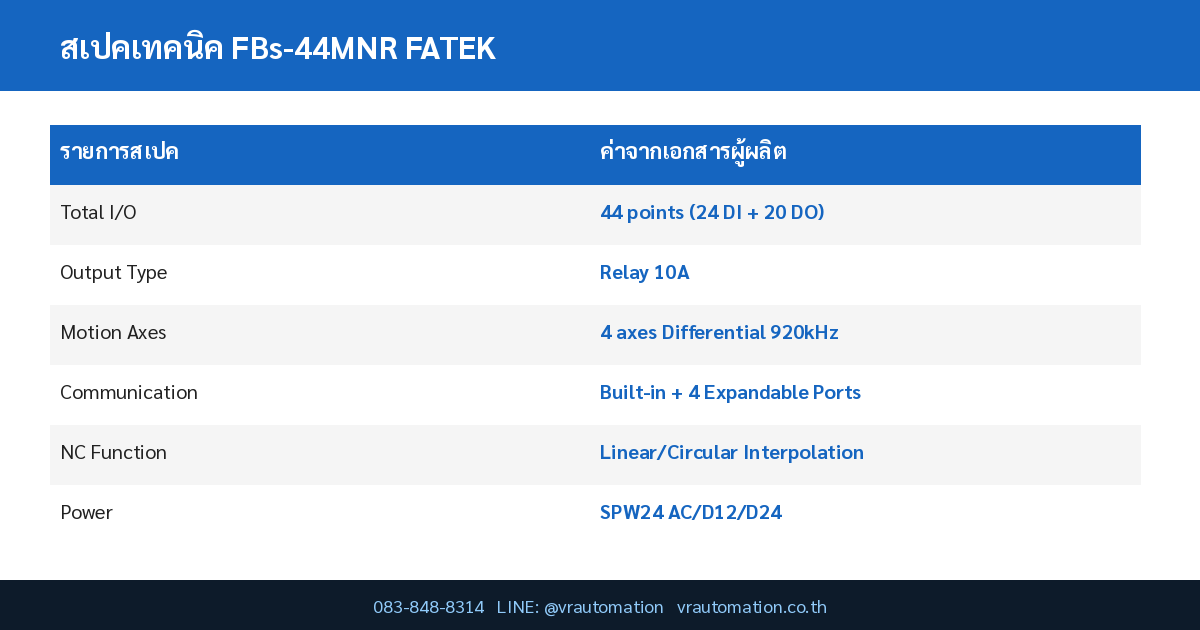

สเปคเทคนิคหลัก FBs-44MNR
| รายการ | ค่าสเปคจากเอกสาร |
|---|---|
| Total I/O Points | 44 points |
| Digital Input | 24 points 24VDC |
| Digital Output | 20 points Relay 10A |
| Motion Axes | 4 axes (8 points 5VDC differential 920kHz) |
| High-speed Differential Output | 5VDC, 920 kHz max. |
| High-speed Output (200kHz) | เพิ่มเติม สำหรับ Counter/Encoder |
| Built-in Communication | Port0 USB หรือ RS232 |
| Expandable Comm Ports | Port1-Port4 RS485/RS232/Ethernet/GSM/ZigBee |
| Calendar/RTC | Built-in |
| Power Supply | SPW24-AC/D12/D24 |
| Wiring Mechanism | Detachable terminal block 7.62 mm |
| NC Instructions | FUN140 HSPSO, FUN147 MHSPO |
| Positioning Type | Absolute หรือ Relative Coordinate |
| Interpolation | Linear และ Circular |
จุดเด่นของ FBs-MN Series
- Built-in NC Controller: Motion Control ฝังใน SoC ไม่ต้องซื้อ Module เสริม — ลดต้นทุน ลดความซับซ้อน
- 920 kHz Differential Pulse: ความถี่สูงพอสำหรับ Servo ที่ resolution สูง (encoder 10,000 P/R ขึ้นไป)
- Multi-axis Synchronized Motion: FUN147 MHSPO รองรับ multi-axis pulse output พร้อมกันได้
- Linear/Circular Interpolation: ทำ G-code style motion ได้โดยไม่ต้องใช้ External Motion Card
- Expandable Up to 5 Comm Ports: เชื่อมต่อ HMI, SCADA, Modbus Slave/Master, Ethernet/IP ได้ในตัวเดียว
เปรียบเทียบรุ่น MN Series ของ FBs PLC
| Model | I/O Configuration | Motion Axes |
|---|---|---|
| FBs-20MNR | 12 DI / 8 DO Relay | 2 axes 920kHz |
| FBs-20MNT/J | 12 DI / 8 DO Transistor | 2 axes 920kHz |
| FBs-32MNR | 20 DI / 12 DO Relay | 2 axes 920kHz |
| FBs-32MNT/J | 20 DI / 12 DO Transistor | 2 axes 920kHz |
| FBs-44MNR | 24 DI / 20 DO Relay | 4 axes 920kHz |
| FBs-44MNT/J | 24 DI / 20 DO Transistor | 4 axes 920kHz |
การใช้งานในอุตสาหกรรม
- Pick & Place Machines: ขับ Servo 2-4 แกนสำหรับเครื่องหยิบจับ X, Y, Z และ Gripper
- CNC ขนาดเล็ก: เครื่องเจาะ-มิลลิ่งขนาดเล็กที่ต้องการ Linear Interpolation
- Wire Bonding / Dispensing: งานละเอียดที่ต้องการ Motion 2-axis แบบประหยัด
- Labelling / Cutting Machine: งาน Synchronous motion ระหว่างสายพานและหัวตัด
FAQ — คำถามที่พบบ่อยเกี่ยวกับ FBs-MN Series
Q1: รุ่น MNR กับ MNT/J ต่างกันอย่างไร?
MNR ใช้ Relay Output ทนกระแสได้ 10A แต่อายุการใช้งานจำกัด เหมาะกับ Coil Inductive Load ส่วน MNT/J ใช้ Transistor Output (NPN/Sink ใน T, PNP/Source ใน J) ความเร็วสูงกว่า แต่ทนกระแสได้น้อยกว่า เหมาะกับ Solenoid และ Servo Pulse
Q2: ใช้ FUN140 HSPSO ขับ Servo ที่ต่ออยู่ปลายสาย 10 เมตรได้ไหม?
ใช้ Differential Output 5VDC 920kHz รองรับสายยาวได้ไม่เกิน 3-5 เมตร (Twisted Pair Shielded) หากเกินกว่านี้แนะนำใช้ Line Driver ขยายสัญญาณก่อน
Q3: ทำ Circular Interpolation โดยใช้คำสั่งอะไร?
ใช้ FUN147 MHSPO ตั้ง Mode เป็น “Circular Arc” กำหนด Start Point, End Point, Center หรือ Radius — ระบบจะคำนวณ pulse output ของแต่ละแกนให้อัตโนมัติ
ดูสินค้า PLC ทั้งหมดได้ที่ หมวด PLC ของ VR Automation
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: FBs_PLC_Catalog_en.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- FBs-PLC Manual – Chapter 11: NC Positioning Control — คู่มือบทที่ 11 ของ FATEK FBs Series ว่าด้วย NC Positioning Control
- FUN147 MHSPO Multi-axis High Speed Pulse Output Instruction — เอกสารคำสั่ง MHSPO สำหรับการควบคุมเซอร์โว 4 แกนพร้อมกัน
- FATEK FBs Series PLC – Main Unit Catalog — เว็บไซต์ทางการของ FATEK Automation Corp. ให้ข้อมูลสเปคและ Main Unit ทุกรุ่นของ FBs Series
