สรุปสเปค FBs-32DGI FATEK โมดูลรับสัญญาณ Thumbwheel Switch ครบจบ ฉบับวิศวกร
FBs-32DGI คือโมดูลรับสัญญาณ Thumbwheel Switch แบบ multiplex สำหรับ PLC ตระกูล FATEK FBs รองรับการอ่านสวิตช์ตั้งค่าตัวเลขสูงสุด 8 ชุด ชุดละ 4 หลัก (รวม 32 หลัก / 128 จุด) ผ่านขั้วต่อ 30 พิน เหมาะกับงานที่ต้องการตั้งค่าพารามิเตอร์หน้างานโดยไม่ต้องใช้ HMI
บทนำ
ในงานเครื่องจักรอุตสาหกรรมจำนวนมาก ผู้ปฏิบัติงานต้องการป้อนค่าตัวเลข เช่น จำนวนชิ้นงาน เวลาหน่วง หรือ Set Point โดยตรงที่หน้าเครื่อง การใช้จอ HMI เต็มรูปแบบอาจเกินความจำเป็นและเพิ่มต้นทุน FATEK FBs-32DGI จึงเป็นทางเลือกที่คุ้มค่า โดยเป็นโมดูลอ่านค่า Thumbwheel Switch (สวิตช์หมุนตั้งตัวเลข) ที่ติดตั้งทางด้านขวาของ Main Unit ในตระกูล FBs ทำให้ PLC อ่านค่าจากสวิตช์ได้โดยตรงเป็นตัวเลขดิจิทัล บทความนี้สรุปสเปคจริงจากแคตตาล็อก FATEK เพื่อให้วิศวกรเลือกใช้และออกแบบระบบได้อย่างมั่นใจ

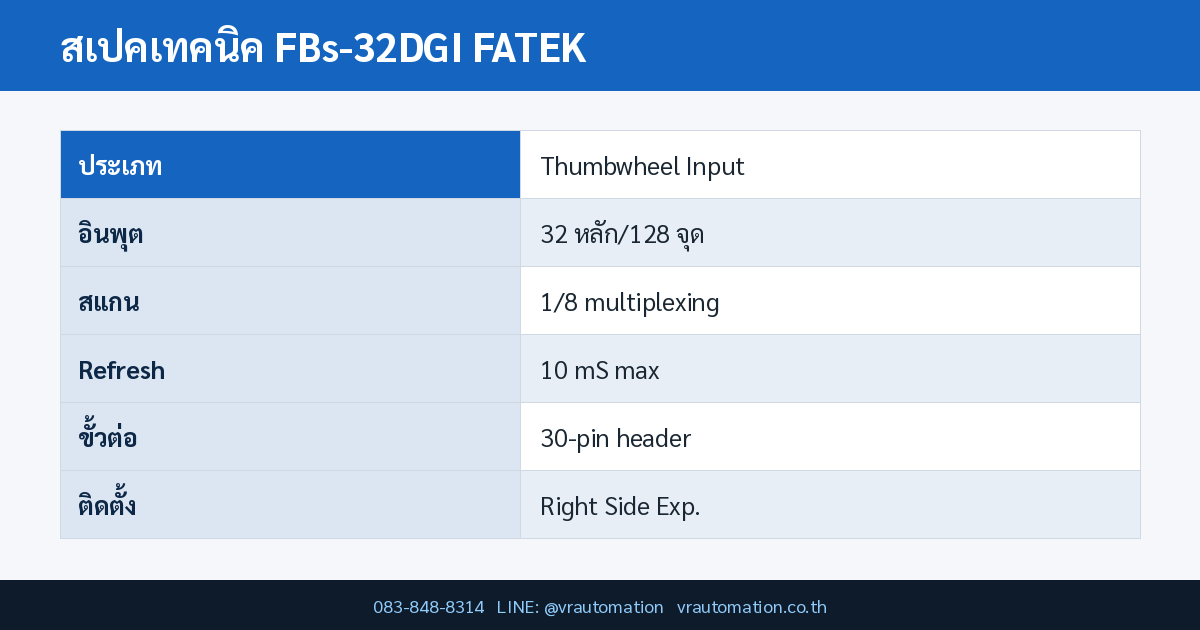

สเปคเทคนิคหลัก FBs-32DGI
| รายการ | ค่าสเปค |
|---|---|
| รุ่น (Model) | FBs-32DGI |
| ประเภท | Thumbwheel Switch Input Module (โมดูลขยายด้านขวา) |
| ความสามารถอินพุต | 8 ชุด × 4 หลัก = 32 หลัก (หรือ 128 จุดอิสระ) |
| วิธีการสแกนอินพุต | 1/8 duty multiplexing input scan |
| Refresh time | 10 mS สูงสุด |
| ขั้วต่อ (Wiring) | 30 pins header with latch (2.54mm) |
| ตำแหน่งติดตั้ง | Right Side Expansion ของ FBs Main Unit |
| Dimension | ตาม Figure 6 ในแคตตาล็อก FATEK |
จุดเด่นของ FBs-32DGI FATEK
- อ่านค่า Thumbwheel Switch ได้สูงสุด 8 ชุด ชุดละ 4 หลัก รวม 32 หลัก โดยไม่กิน I/O ของ Main Unit
- สามารถกำหนดค่าเป็น 128 จุด input อิสระได้ เมื่อไม่ได้ใช้เป็น thumbwheel เต็มรูปแบบ
- Refresh time เพียง 10 mS ทำให้ค่าที่ผู้ใช้ตั้งถูกอ่านเข้า PLC ได้รวดเร็ว
- ใช้เทคนิค multiplexing input scan ลดจำนวนสายและจุดต่อลงมาก
- ติดตั้งแบบ plug-in ด้านขวาของ Main Unit FBs ตามมาตรฐานระบบ FATEK FBs
เปรียบเทียบรุ่นในซีรีส์เดียวกัน
FBs-32DGI เป็นโมดูลเฉพาะทางสำหรับ Thumbwheel Switch เมื่อเทียบกับโมดูลอินพุตทั่วไปในตระกูล FBs จะเห็นความแตกต่างด้านวิธีอ่านสัญญาณดังนี้
| รุ่น | ลักษณะอินพุต | จำนวนจุด | ขั้วต่อ |
|---|---|---|---|
| FBs-32DGI | Thumbwheel multiplex | 32 หลัก / 128 จุด | 30-pin header |
| FBs-24X | Digital input ทั่วไป | 24 จุด | Terminal block 7.62mm |
| FBs-32DGI (mode 128) | Independent switch | 128 จุด | 30-pin header |
การใช้งานในอุตสาหกรรม
FBs-32DGI เหมาะกับงานที่ต้องการให้ผู้ปฏิบัติงานตั้งค่าตัวเลขที่หน้าเครื่องบ่อยครั้ง เช่น เครื่องตัด/นับชิ้นงานที่ต้องเปลี่ยนจำนวนตามล็อตการผลิต, เครื่องบรรจุที่ปรับปริมาณต่อแพ็ค, และเครื่องจักรที่ต้องการตั้ง Set Point ตัวเลขแบบรวดเร็วโดยไม่พึ่งจอ HMI ราคาสูง ช่วยลดต้นทุนระบบและทำให้การ Setup งานหน้างานง่ายขึ้น
คำถามที่พบบ่อย (FAQ)
Q: FBs-32DGI อ่านค่าได้สูงสุดกี่หลัก?
A: อ่านได้สูงสุด 8 ชุด ชุดละ 4 หลัก รวม 32 หลัก หรือกำหนดเป็น 128 จุด input อิสระได้
Q: ติดตั้งกับ Main Unit FBs รุ่นใดได้บ้าง?
A: ติดตั้งเป็น Right Side Expansion Module ของ FBs Main Unit ตามระบบ FATEK FBs ผ่านขั้ว 30-pin header
Q: Refresh time เร็วแค่ไหน?
A: ประมาณ 10 mS สูงสุด ซึ่งเพียงพอสำหรับการตั้งค่าด้วยมือของผู้ปฏิบัติงาน
ดูสินค้ากลุ่ม PLC และโมดูลส่วนขยายทั้งหมดได้ที่ หมวด PLC ของ VR Automation
สรุป
FATEK FBs-32DGI เป็นโมดูลอินพุตเฉพาะทางที่ตอบโจทย์งานตั้งค่าตัวเลขหน้าเครื่องได้อย่างคุ้มค่า ด้วยความสามารถอ่าน Thumbwheel Switch ถึง 32 หลักผ่านขั้วต่อเดียว และ refresh time เพียง 10 mS หากต้องการคำแนะนำการเลือกรุ่นให้เหมาะกับ Main Unit FBs ของคุณ ทีมวิศวกร VR Automation พร้อมให้คำปรึกษา
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: FBs_PLC_Catalog_en.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- FATEK FBs PLC Catalog (เว็บผู้ผลิต) — สเปคโมดูลและ I/O capacity จากแคตตาล็อกผู้ผลิต
- Chapter 17 Thumbwheel Switch Input Module — FATEK Manual — หลักการทำงาน multiplex scan และการต่อสาย thumbwheel
- FBs-32DGI — Gex Automation — ยืนยันรุ่นและ connector 30-pin header
