คู่มือเริ่มต้นใช้งาน FBS-24MC FATEK PLC step-by-step
บทความนี้เป็นคู่มือเริ่มต้นใช้งาน FBS-24MC FATEK สำหรับวิศวกรที่เพิ่งได้รับอุปกรณ์ใหม่ ครอบคลุมตั้งแต่การ wiring การตั้งค่า communication ไปจนถึงการเขียนโปรแกรมเริ่มต้น

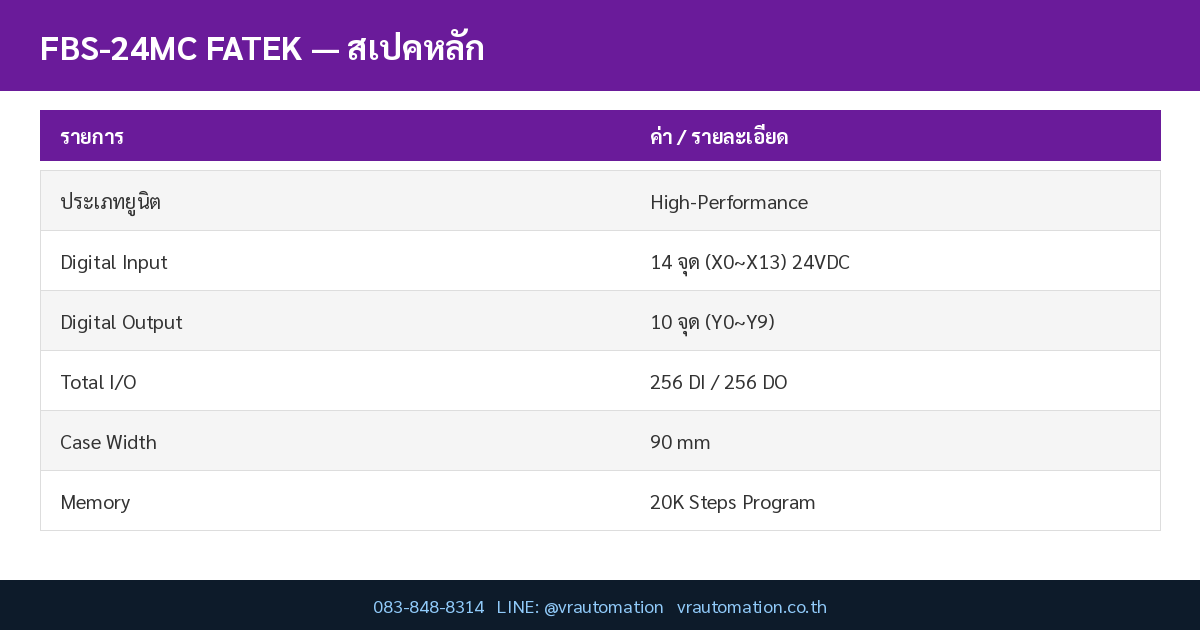

ตารางสเปคหลัก FBS-24MC FATEK
| รายการ | รายละเอียด / ค่า |
|---|---|
| ประเภทยูนิต | High-Performance Main Unit |
| Digital Input | 14 จุด (X0~X13) 24VDC |
| Digital Output | 10 จุด (Y0~Y9) Relay/Transistor |
| Total I/O Expandable | 256 DI / 256 DO |
| Numeric I/O Expandable | 64 word NI / 64 word NO |
| Case Width | 90 mm |
| Communication | RS-232/RS-485, ขยาย Ethernet ได้ |
| Memory | 20K Steps Program, EEPROM Backup |
ขั้นตอนเริ่มต้นใช้งาน FBS-24MC FATEK
1. การ Wiring เบื้องต้น
ตรวจสอบ Power Supply Voltage ตาม spec — ต่อสาย L/N (หรือ +/−) ให้ถูกต้อง ห้ามต่อสลับขั้ว
2. การเชื่อมต่อ Programming Cable
ใช้ USB/RS-232 cable เชื่อมระหว่าง FBS-24MC กับ PC — Driver บางรุ่นต้องลงด้วยตนเองก่อนใช้งาน
3. Download โปรแกรมแรก
เปิดซอฟต์แวร์ของ FATEK → New Project → เลือกรุ่น FBS-24MC → เขียน ladder logic ง่ายๆ เช่น Self-holding (X0 ON Y0, X1 OFF Y0) → Compile → Download
4. Run & Test
เปลี่ยน mode เป็น RUN → ทดสอบโดย short สาย input X0 → ดู LED Y0 ติด → short X1 → LED Y0 ดับ
5. Communication Setup
สำหรับการเชื่อมต่อกับ HMI หรือ SCADA ตั้งค่า Station No., Baud rate และ Parity ให้ตรงกันทั้งสองฝั่ง
การประยุกต์ใช้งานในอุตสาหกรรมไทย
- Process control: ควบคุมเครื่องจักรในสายการผลิต อาหาร เครื่องดื่ม เคมี
- Motion control: ควบคุม servo motor, stepper motor สำหรับ pick & place, CNC
- Building automation: ระบบ HVAC, lighting, water treatment
คำถามที่พบบ่อย (FAQ)
Q: FBS-24MC ใช้กับซอฟต์แวร์ตัวไหน?
A: FBS-24MC FATEK ใช้ซอฟต์แวร์มาตรฐานของ FATEK — ลูกค้าสามารถสอบถามทีมเทคนิค VR Automation เพื่อขอ tutorial เริ่มต้นได้
Q: VR Automation มีบริการติดตั้งและสอนใช้งานหรือไม่?
A: ทีม VR Automation มีวิศวกรที่เชี่ยวชาญ PLC พร้อมให้บริการ commissioning, training และ support หลังการขาย ติดต่อ 083-848-8314
Q: ใช้กับระบบเดิมที่มีอยู่ได้หรือไม่?
A: FBS-24MC รองรับ communication protocol มาตรฐาน (RS-232/RS-485/Modbus) จึงสามารถ integrate กับระบบ legacy ส่วนใหญ่ได้
ดูสินค้าที่เกี่ยวข้องเพิ่มเติม
หากคุณกำลังเลือก PLC หรืออุปกรณ์ในระบบ automation อื่นๆ สามารถ ดูสินค้าหมวด PLC ทั้งหมด ที่ VR Automation ได้
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: FBs_PLC_Catalog_en.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- FATEK Official FBs Series PLC Catalog — Catalog หลักของซีรีส์ FBs
- FATEK FBs Series Introduction Chapter 1 — เอกสารแนะนำรายละเอียดทางเทคนิค
- FATEK Main Unit FBs Series Product Page — หน้าผลิตภัณฑ์อย่างเป็นทางการ
