สรุปสเปค FBs-20MN FATEK PLC Main Unit ครบจบ ฉบับวิศวกร
วันที่ 06 May 2026 | สรุปสเปคสินค้า | VR Automation
สรุปย่อ: FBs-20MN เป็นNC Positioning Main Unit (MN)จาก FATEK ในตระกูล FBs Series MN Positioning ระดับสูง — HHSC 920 KHz รองรับงาน servo/stepper positioning ความเร็วสูง
1. แนะนำ FBs-20MN FATEK
FBs-20MN FATEK เป็นPLC Main Unitในตระกูล FATEK FBs Series ซึ่งเป็น micro PLC รุ่นที่ FATEK Automation ผลิตขึ้นเพื่อให้มีความสามารถเทียบเท่า PLC ขนาดกลางหรือใหญ่ ในขนาดเครื่องที่กะทัดรัด รองรับการเขียนโปรแกรมด้วย WinProladder และมีความสามารถในการสื่อสารผ่านหลายช่องทางพร้อมกันสูงสุด 5 พอร์ต ด้วย execution speed ที่ 0.33 µs ต่อคำสั่ง sequence และ Application command มากกว่า 326 คำสั่ง
สำหรับวิศวกรผู้รับผิดชอบงาน Industrial Automation รุ่นนี้เป็นตัวเลือกที่ คุ้มราคา ทนทาน และครอบคลุมงานควบคุมเครื่องจักรหลากหลายประเภท ตั้งแต่งาน Material Handling, Packaging, จนถึงงาน Process Control ขนาดเล็กถึงกลาง
2. สเปคเทคนิคหลัก FBs-20MN

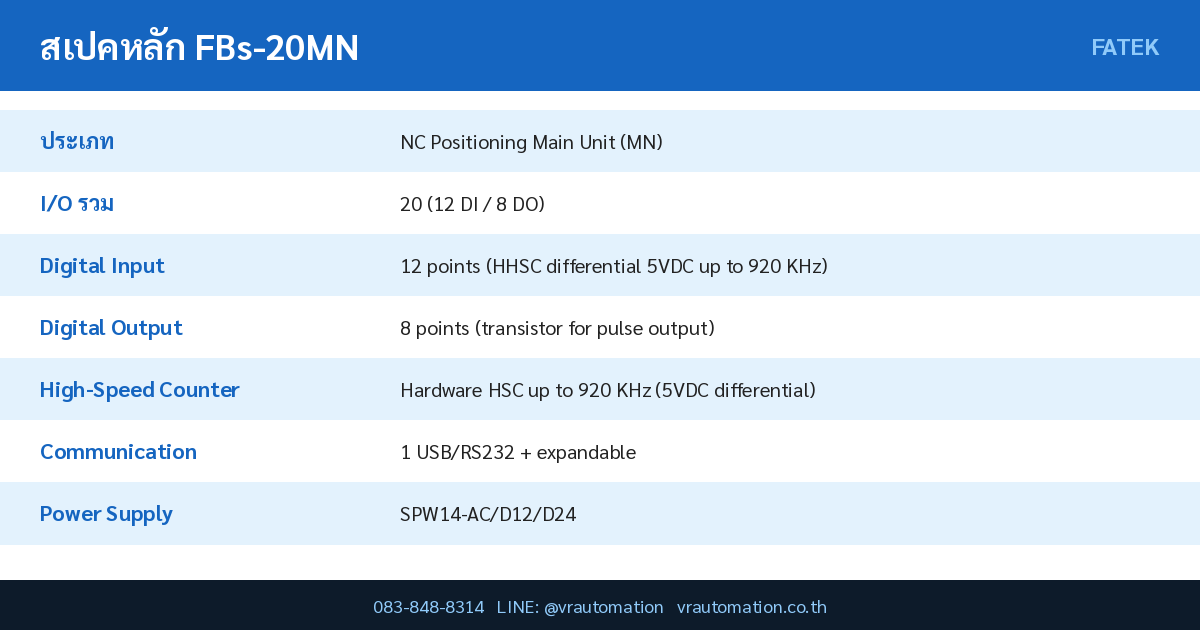

ตารางต่อไปนี้สรุปสเปคทางเทคนิคที่สำคัญของ FBs-20MN ตามที่ระบุในเอกสาร FBs PLC Catalog อย่างเป็นทางการของ FATEK
| รายการสเปค | ค่าตามคู่มือ |
|---|---|
| ประเภท Main Unit | NC Positioning Main Unit (MN) |
| จำนวน I/O รวม | 20 (12 DI / 8 DO) |
| Digital Input (DI) | 12 points (HHSC differential 5VDC up to 920 KHz) |
| Digital Output (DO) | 8 points (transistor for pulse output) |
| High-Speed Counter | Hardware HSC up to 920 KHz (5VDC differential) |
| ขนาดเครื่อง | 90mm Figure 1 |
| Communication Port | 1 USB/RS232 + expandable |
| Power Supply | SPW14-AC/D12/D24 |
| Wiring | 7.62 mm fixed/detachable terminal block |
| โปรแกรมหน่วยความจำ | 20K Words (FLASH ROM / SRAM with Lithium battery backup) |
3. จุดเด่นของ FBs-20MN FATEK
- MN Positioning ระดับสูง — HHSC 920 KHz รองรับงาน servo/stepper positioning ความเร็วสูง
- Execution speed 0.33 µs ต่อคำสั่ง — เร็วระดับเดียวกับ PLC ขนาดกลาง ทำให้ scan time ของโปรแกรมขนาดใหญ่อยู่ในระดับมิลลิวินาที
- 5 communication ports รองรับ RS232 / RS485 / USB / Ethernet / CANopen / ZigBee พร้อม Modbus master/slave protocol และ user-defined protocol
- Memory backup ด้วย Lithium battery ป้องกันข้อมูลโปรแกรมและ register สูญหายเมื่อไฟดับ
- Dimension 90mm Figure 1 — ออกแบบเพื่อ DIN-rail mount ในตู้ control ที่พื้นที่จำกัด
4. เปรียบเทียบรุ่นในตระกูล FBs Main Unit
FATEK FBs Main Unit แบ่งออกเป็น 3 ประเภทหลักตามการใช้งาน — ตารางต่อไปนี้ช่วยให้เห็นความแตกต่างชัดเจน
| ประเภท | HSC สูงสุด | เหมาะกับงาน |
|---|---|---|
| MA (Economy) | 20 KHz (single phase) / 10 KHz (double phase) | งาน digital control ทั่วไป ราคาประหยัด |
| MC (High-Performance) | 100~200 KHz | งาน encoder feedback, medium-speed positioning |
| MN (NC Positioning) | Hardware HSC 920 KHz (5VDC differential) | งาน servo/stepper positioning ความเร็วสูง multi-axis |
5. การใช้งาน FBs-20MN ในอุตสาหกรรม
จากสเปคของ FBs-20MN เหมาะสำหรับการใช้งานในกลุ่มต่อไปนี้
- Machine Control — ควบคุมเครื่องจักรในไลน์การผลิต เช่น เครื่องบรรจุ, เครื่องตัด, สายพาน conveyor
- Material Handling — ระบบลำเลียงในคลังสินค้าหรือโรงงาน รองรับ I/O ขนาด 20-point
- Building Automation — ควบคุม HVAC, ระบบไฟฟ้าอาคาร, ปั๊มน้ำ ผ่าน Modbus RTU/TCP
- Process Control — ระบบควบคุมอุณหภูมิ, ความดัน, flow rate ผ่าน analog expansion module
หากต้องการดูรุ่นอื่นๆ ในตระกูลเดียวกัน สามารถเข้าชมได้ที่ หมวด PLC FATEK บนเว็บไซต์ VR Automation
6. FAQ
Q1: FBs-20MN ใช้กับ HMI ยี่ห้อไหนได้บ้าง?
A: รองรับ HMI หลายยี่ห้อผ่าน Modbus RTU เช่น Weintek, Samkoon, Delta DOP รวมถึง HMI ที่รองรับ FATEK Native protocol ผ่าน RS232/RS485/Ethernet
Q2: เขียนโปรแกรม FBs-20MN ด้วยอะไร?
A: ใช้ WinProladder ซอฟต์แวร์ฟรีจาก FATEK รองรับการเขียน Ladder Diagram, Function Block และ Sequential Function Chart พร้อม simulator ทดสอบโปรแกรม offline ได้
Q3: รุ่นนี้รองรับ Ethernet หรือไม่?
A: รุ่น Main Unit ไม่มี Ethernet built-in แต่สามารถเพิ่ม Ethernet port ได้ผ่าน Communication Board (FBs-CBE/FBs-CBEH) หรือ Communication Module (FBs-CM25E/CM55E)
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: FBs_PLC_Catalog_en.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต FATEK Automation)
- FATEK FBS Series PLC Introduction (MA/MC/MN) — เอกสารอ้างอิงจากผู้ผลิตและคู่มือ FBs Series
- FATEK Automation – FBs Series PLC Main Unit Products — เอกสารอ้างอิงจากผู้ผลิตและคู่มือ FBs Series
- FATEK FBs Series Models Specification (Official PDF) — เอกสารอ้างอิงจากผู้ผลิตและคู่มือ FBs Series
- FATEK FBs-PLC User’s Manual – Hardware — เอกสารอ้างอิงจากผู้ผลิตและคู่มือ FBs Series
