FATEK FBs: Communication Board (CB) กับ Communication Module (CM) เลือกแบบไหนดี

ความรู้เทคนิค (Knowledge) | อุปกรณ์เสริม PLC | VR Automation

1. ความต่างที่สำคัญที่สุด: หมายเลขพอร์ตที่ได้

นี่คือหัวใจของการเลือก และเป็นจุดที่ทำให้หลายโครงการต้องสั่งของใหม่ ทั้งสองแบบติดตั้งที่ตำแหน่งเดียวกันคือช่องขยายของเครื่องหลัก (expansion slot of main unit) แต่ให้หมายเลขพอร์ตคนละชุด

ที่มา: Left Side Expansion Module Specifications และตาราง FBs-TBOX — FBs PLC Catalog (FATEK)

เอกสารชุดฝึกอบรม FBs-TBOX ยืนยันโครงสร้างนี้ชัดเจน โดยระบุว่าเครื่องหลักมี Port0 เป็น RS232 แบบ Mini-DIN ในตัว ส่วน Port1/Port2 มาจากบอร์ดสื่อสาร (CB) ที่ติดตั้งบนตัว FBs-24MCT โดยตรง ขณะที่ Port3 เป็น RS232 หัว DB-9F มาตรฐาน และ Port4 เป็น RS485 แบบเทอร์มินอลยุโรป 3 ขา ซึ่งมาจากโมดูล FBs-CM25E

2. รายการ Communication Board (CB) ทั้งหมด

ที่มา: Model List — Communication Boards, FBs PLC Catalog (FATEK)

3. รายการ Communication Module (CM) ทั้งหมด

ที่มา: Model List — Communication Modules, FBs PLC Catalog (FATEK)

4. เจาะลึกกลุ่ม Ethernet: สี่รุ่นที่ไม่เหมือนกันเลย

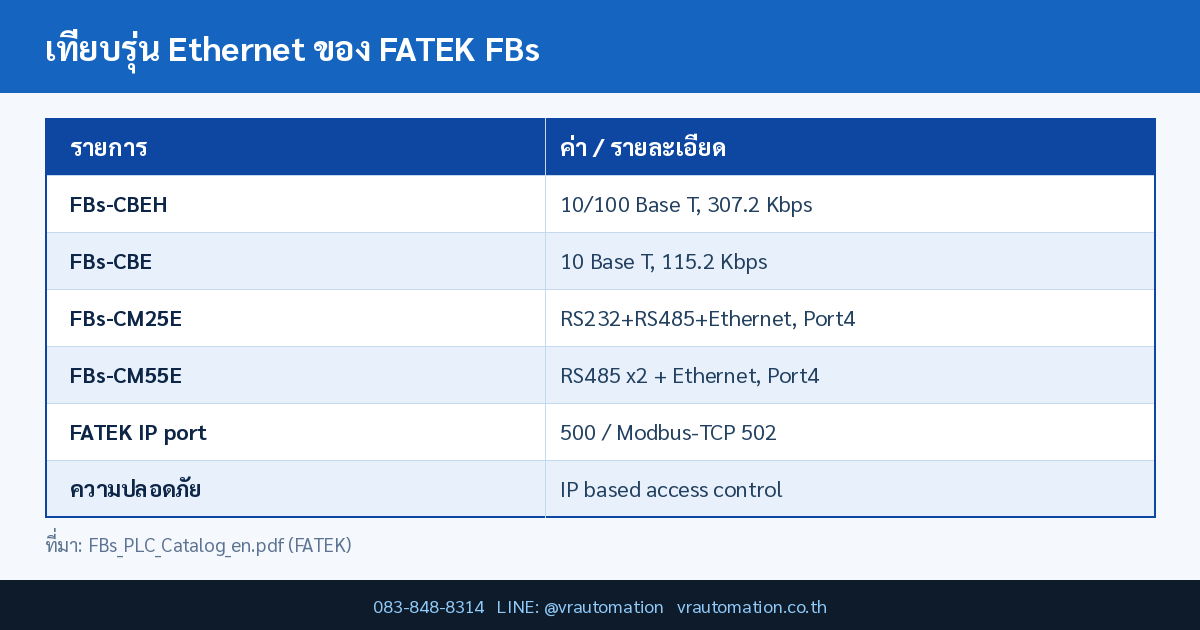

ถ้างานของคุณต้องต่อ PLC เข้าเครือข่าย นี่คือส่วนที่ต้องอ่านให้ละเอียดที่สุด เพราะสี่รุ่นนี้ต่างกันทั้งความเร็ว โปรโตคอลที่รองรับ และพอร์ตที่ใช้เชื่อมกับ PLC

ที่มา: Ethernet Communication Boards/Modules — FBs PLC Catalog (FATEK)

สเปคร่วมของทั้งกลุ่ม: โปรโตคอลเครือข่ายรองรับ TCP/UDP/IP, ICMP และ ARP หมายเลขพอร์ต IP ใช้ FATEK port 500 และ Modbus-TCP 502 หรือกำหนดเองได้ มีระบบป้องกันความปลอดภัยแบบ IP based access control และมีไฟแสดงสถานะ Internet RX, TX และ LINK

5. FBs-CBCAN สำหรับงาน CANopen

ถ้าระบบของคุณใช้ไดรฟ์หรืออุปกรณ์ที่สื่อสารด้วย CANopen บอร์ด FBs-CBCAN คือคำตอบ สเปคที่ระบุในเอกสาร

ที่มา: CANopen Communication Board — FBs PLC Catalog (FATEK)

รายละเอียดเพิ่มเติม: ใช้กลไก Heartbeat ในการควบคุมข้อผิดพลาด เชื่อมต่อผ่าน Port3 ใช้พลังงาน 24VDC (-15%/+20%) 2W กำหนดหมายเลข ID ได้ทั้งแบบใช้เลขเดียวกับสถานีของ PLC หรือกำหนดผ่านซอฟต์แวร์ และทำงานได้ทั้งโหมด master และ slave

6. แนวทางเลือกให้จบในครั้งเดียว

1. ต้องการเพิ่มพอร์ตอนุกรมพื้นฐาน พื้นที่ตู้จำกัด → เลือก CB เพราะติดบนตัวเครื่องหลัก ไม่กินความกว้างราง
2. ต้องการทั้ง RS232 และ RS485 ในชิ้นเดียว → FBs-CB25 (ได้ Port1+Port2) หรือ FBs-CM25 (ได้ Port3+Port4)
3. ต้องการ Ethernet ความเร็วสูงสุดและให้ PLC เป็น Modbus-TCP client ได้ → FBs-CBEH
4. ต้องการ Ethernet พร้อมพอร์ตอนุกรมเพิ่มอีกสองพอร์ตในตัวเดียว → FBs-CM25E หรือ FBs-CM55E
5. ต้องเดินสาย RS485 ระยะไกลหรือแยกกราวด์ → FBs-CM5R (ตัวทวนสัญญาณ) หรือ FBs-CM5H (ฮับ 4 พอร์ต ต่อแบบดาว)
6. ต้องแปลง RS232 เป็น RS485/RS422 พร้อมแยกทางแสง → FBs-CM25C

สั่งซื้อบอร์ดและโมดูลสื่อสาร FATEK พร้อม PLC ตระกูล FBs ได้ที่หมวด PLC ของ VR Automation

สรุป

จำหลักง่าย ๆ ไว้สองข้อ คือ CB ให้ Port1/Port2 และติดบนตัวเครื่อง ส่วน CM ให้ Port3/Port4 และต่อขยายด้านซ้าย จากนั้นถ้าต้องใช้ Ethernet ให้ดูต่อว่างานของคุณต้องการให้ PLC เป็นฝ่ายอ่านค่าจากอุปกรณ์อื่นหรือไม่ ถ้าต้อง ให้เลือก FBs-CBE หรือ FBs-CBEH เพราะรองรับโหมด Modbus-TCP client ขณะที่ฝั่งโมดูล CM25E/CM55E รองรับเฉพาะโหมด server เท่านั้น

คำถามที่พบบ่อย (FAQ)

FBs-CB25 กับ FBs-CM25 ต่างกันตรงไหน ในเมื่อสเปคพอร์ตเหมือนกัน?

ทั้งคู่ให้ RS232 หนึ่งพอร์ตและ RS485 หนึ่งพอร์ตเหมือนกัน แต่หมายเลขพอร์ตต่างกัน CB25 ให้ Port1 และ Port2 ส่วน CM25 ให้ Port3 และ Port4 นอกจากนี้ CB ยังติดตั้งบนตัวเครื่องหลักโดยตรง ขณะที่ CM เป็นโมดูลต่อขยายด้านซ้าย

รุ่นไหนรองรับ Ethernet 100 Mbps?

ตามตารางสเปคของเอกสาร FBs-CBEH รองรับอินเทอร์เฟซ 10/100 Base T ขณะที่ FBs-CBE, FBs-CM25E และ FBs-CM55E เป็นแบบ 10 Base T นอกจากนี้ CBEH ยังมีความเร็วสื่อสารกับ PLC สูงสุดที่ 307.2 Kbps

FBs-CBCAN รองรับกี่สถานีและความเร็วเท่าไร?

รองรับได้สูงสุด 127 สถานี ด้วยความเร็วสื่อสารตั้งแต่ 10K, 20K, 50K, 125K, 250K, 500K จนถึง 1Mbps ตามมาตรฐาน CAN 2.0A CANopen พร้อมการแยกสัญญาณด้วยแสงที่ 500VAC นาน 1 นาที

แหล่งข้อมูลและมาตรฐานอ้างอิง

1. Catalog: FBs_PLC_Catalog_en.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต FATEK Automation Corporation)
2. FBs-CM25E Communication Expansion Module — อ้างอิงโครงสร้างพอร์ต RS232 Port3 + RS485 Port4 พร้อม Ethernet ของโมดูลสื่อสาร
3. FBs-CB25 Communication Board — อ้างอิงคุณสมบัติบอร์ดสื่อสารแบบเสียบบนตัวเครื่องหลัก RS232 Port1 + RS485 Port2
4. FATEK FBs Series PLC Hardware Manual — Chapter 1 — อ้างอิงโครงสร้างการต่อขยายและกลไกสายแพขยายของตระกูล FBs
