Differential vs Gauge Pressure Transmitter ต่างกันยังไง? | VR Automation

ทรานสมิตเตอร์ความดันมีหลายชนิดตามจุดอ้างอิง ที่สับสนบ่อยคือ DP กับ Gauge “ต่างกันที่วัดเทียบกับอะไร” ตัวหนึ่งเทียบอีกจุด อีกตัวเทียบบรรยากาศ บทความนี้สรุปว่าเลือกแบบไหนกับงานใด

DP Transmitter คืออะไร?

Differential Pressure (DP) Transmitter วัด ผลต่างระหว่างความดัน 2 จุด (High − Low) ผ่านพอร์ต 2 ช่อง ใช้วัดการอุดตันของไส้กรอง ระดับของเหลวในถังปิด และอัตราการไหลผ่าน orifice plate เอาต์พุตทั่วไป 4-20mA

Gauge Transmitter คืออะไร?

Gauge Pressure Transmitter วัดความดันเทียบกับ ความดันบรรยากาศ ผ่านพอร์ตเดียว (มีรูระบายอ้างอิงบรรยากาศ) เป็นการวัดแบบพบบ่อยสุด เช่น ความดันในท่อ ปั๊ม ถังลม เอาต์พุต 4-20mA

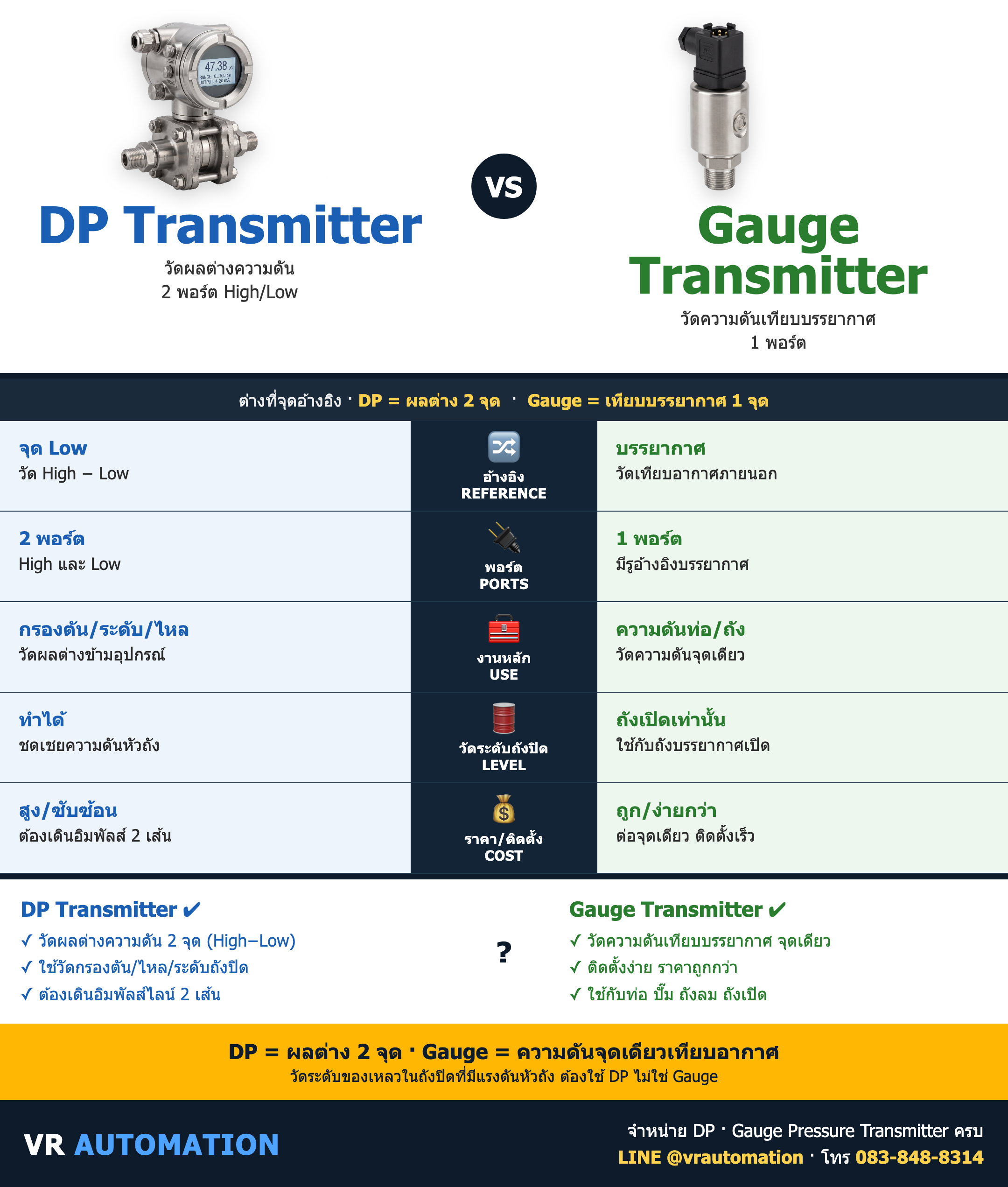

ตารางเปรียบเทียบ DP Transmitter vs Gauge Transmitter

สรุป: เลือก DP Transmitter หรือ Gauge Transmitter ดี?

• เลือก DP Transmitter เมื่อ: ต้องวัด ผลต่างความดันข้ามอุปกรณ์ เช่น ไส้กรองตัน อัตราการไหลผ่าน orifice หรือระดับในถังปิดมีแรงดัน
• เลือก Gauge Transmitter เมื่อ: ต้องวัด ความดันจุดเดียวเทียบบรรยากาศ เช่น แรงดันในท่อ ปั๊ม หรือถังเปิด ต้องการติดตั้งง่ายราคาถูก

หัวใจอยู่ที่จุดอ้างอิง: DP วัดผลต่างระหว่าง 2 จุด จึงเหมาะวัดกรองตัน การไหล และระดับถังปิด ส่วน Gauge วัดเทียบบรรยากาศจุดเดียว ติดตั้งง่ายและถูกกว่า เลือกให้ตรงกับสิ่งที่ต้องการวัดจึงจะได้ค่าที่ถูกต้อง

คำถามที่พบบ่อย (FAQ)

ถาม: ใช้ Gauge วัดระดับถังปิดได้ไหม?
ตอบ: ไม่แนะนำ เพราะถังปิดมีแรงดันหัวถัง (headspace) ที่รบกวนค่า ต้องใช้ DP ต่อพอร์ต Low ไปที่หัวถังเพื่อหักผลนี้ออก จึงได้ระดับที่แท้จริง

ถาม: DP วัดอัตราการไหลได้ยังไง?
ตอบ: ต่อคร่อม orifice plate หรือ venturi ความดันตกคร่อมจะสัมพันธ์กับกำลังสองของอัตราการไหล DP อ่านผลต่างนี้แล้วถอดรากที่สองเป็นค่าการไหล

ถาม: Absolute pressure ต่างจาก Gauge ยังไง?
ตอบ: Absolute วัดเทียบสุญญากาศสมบูรณ์ (0 = สุญญากาศ) ส่วน Gauge วัดเทียบบรรยากาศ (0 = ความดันอากาศ) ต่างกันประมาณ 1 บรรยากาศ
