Cycloidal Gearbox vs Planetary Gearbox เกียร์ทดเซอร์โวต่างกันยังไง เลือกแบบไหนดี

วันที่ 31/07/2026 | บทความเปรียบเทียบเทคนิค | VR Automation

เกียร์ทดรอบ (Gearbox/Reducer) เป็นส่วนสำคัญของระบบเซอร์โวที่ต้องการทั้งแรงบิดสูงและความแม่นยำในการควบคุมตำแหน่ง สองชนิดที่นิยมใช้คู่กับเซอร์โวมอเตอร์คือ Cycloidal Gearbox และ Planetary Gearbox ซึ่งมีจุดเด่นต่างกันชัดเจน บทความนี้เปรียบเทียบทั้งสองแบบในมุมของ backlash ประสิทธิภาพ และการใช้งานจริง

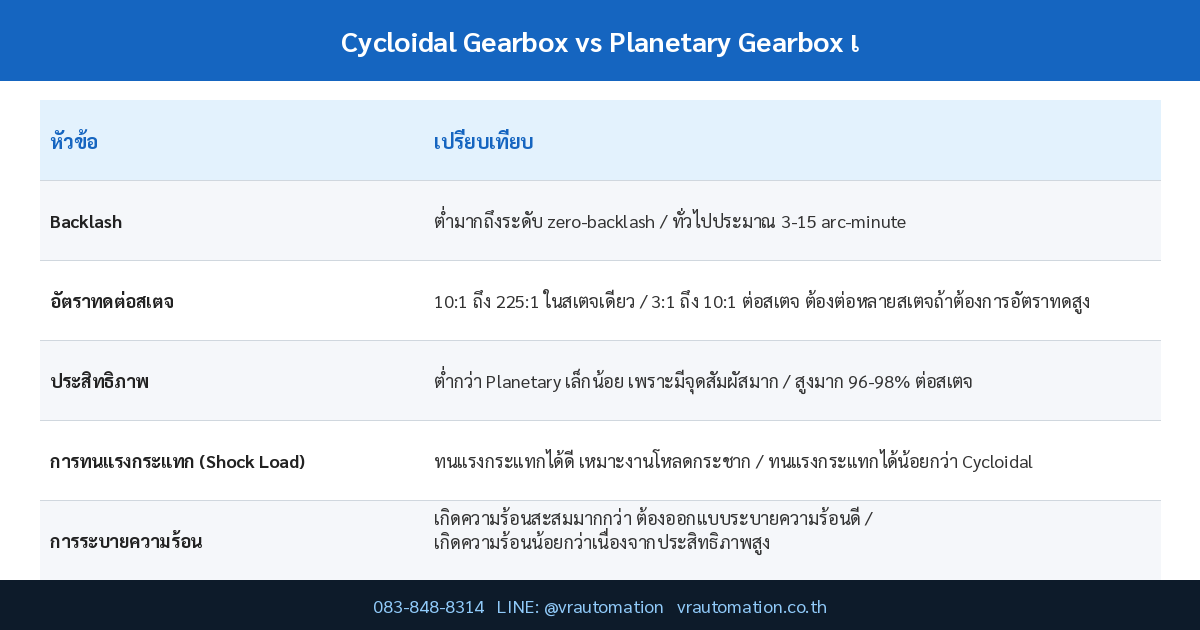

ตารางเปรียบเทียบ

หัวข้อ	Cycloidal Gearbox	Planetary Gearbox
Backlash	ต่ำมากถึงระดับ zero-backlash	ทั่วไปประมาณ 3-15 arc-minute
อัตราทดต่อสเตจ	10:1 ถึง 225:1 ในสเตจเดียว	3:1 ถึง 10:1 ต่อสเตจ ต้องต่อหลายสเตจถ้าต้องการอัตราทดสูง
ประสิทธิภาพ	ต่ำกว่า Planetary เล็กน้อย เพราะมีจุดสัมผัสมาก	สูงมาก 96-98% ต่อสเตจ
การทนแรงกระแทก (Shock Load)	ทนแรงกระแทกได้ดี เหมาะงานโหลดกระชาก	ทนแรงกระแทกได้น้อยกว่า Cycloidal
การระบายความร้อน	เกิดความร้อนสะสมมากกว่า ต้องออกแบบระบายความร้อนดี	เกิดความร้อนน้อยกว่าเนื่องจากประสิทธิภาพสูง

ความแตกต่างที่สำคัญ

Cycloidal Gearbox ใช้กลไกจานหมุนรูปคลื่น (cycloidal disc) แทนฟันเฟืองแบบเดิม ทำให้มีจุดสัมผัสรับแรงพร้อมกันหลายจุด ให้ backlash ต่ำถึงระดับศูนย์ เหมาะกับงานที่ต้องการความแม่นยำตำแหน่งสูงสุด
Planetary Gearbox ใช้เฟืองดาวเคราะห์ (planet gear) หมุนรอบเฟืองแกนกลาง (sun gear) ให้ประสิทธิภาพส่งกำลังสูงถึง 96-98% ต่อสเตจ เหมาะกับงานที่เน้นความเร็วตอบสนองและประหยัดพลังงาน
หากต้องการอัตราทดสูงมาก (เช่น 100:1 ขึ้นไป) Cycloidal ทำได้ในสเตจเดียวโดยยังรักษาความแม่นยำ ขณะที่ Planetary ต้องต่อหลายสเตจซ้อนกันซึ่งจะสะสม backlash เพิ่มขึ้นทุกสเตจ
Cycloidal Gearbox ทนต่อแรงกระแทก (shock load) ได้ดีกว่า เพราะโครงสร้างกระจายแรงผ่านหลายจุดสัมผัส เหมาะกับงานที่มีโหลดกระชากบ่อย เช่น หุ่นยนต์ข้อต่อ (robot joint) หรือเครื่องจักรที่มีการสตาร์ท-หยุดกะทันหัน
Planetary Gearbox มักมีขนาดกะทัดรัดกว่าและราคาประหยัดกว่าที่อัตราทดเดียวกัน จึงเป็นตัวเลือกยอดนิยมสำหรับงานเซอร์โวทั่วไปที่ไม่ต้องการ backlash ต่ำระดับ zero

💡 Pro Tip: ถ้างานเน้นความแม่นยำตำแหน่งสูงสุดและมีโหลดกระแทก เช่น ข้อต่อหุ่นยนต์หรือแขนกล ให้เลือก Cycloidal Gearbox แม้จะแพงกว่า แต่ถ้าต้องการประสิทธิภาพพลังงานสูงและความเร็วตอบสนองไวในงานเซอร์โวทั่วไป Planetary Gearbox คือจุดคุ้มค่าที่ดีกว่า

⚠️ ข้อควรระวัง: อย่าเลือกเกียร์ทดจากอัตราทดหรือราคาอย่างเดียว ต้องตรวจสอบพิกัดแรงบิดสูงสุด (peak torque) และแรงบิดขณะกระแทก (shock torque) ให้เพียงพอกับโหลดจริงเสมอ เพราะ Planetary Gearbox ที่เลือกอัตราทดพอดีแต่พิกัดแรงกระแทกไม่พอ อาจเสียหายเร็วกว่าที่คาดในงานที่มีโหลดไม่สม่ำเสมอ

การใช้งานในอุตสาหกรรม

Cycloidal Gearbox เหมาะกับข้อต่อหุ่นยนต์อุตสาหกรรม (robot joint), เครื่องจักรที่มีแรงกระแทกบ่อย และงานที่ต้องการอัตราทดสูงมากในพื้นที่จำกัด ส่วน Planetary Gearbox เหมาะกับระบบเซอร์โวทั่วไป เช่น แกน X-Y ของเครื่อง CNC, สายพานลำเลียงความแม่นยำ และงานที่เน้นประสิทธิภาพพลังงานและการตอบสนองเร็ว

ดูสินค้าที่เกี่ยวข้องเพิ่มเติมได้ที่ เซอร์โวมอเตอร์และเกียร์ทดรอบ ของ VR Automation

คำถามที่พบบ่อย (FAQ)

Q: Cycloidal Gearbox แพงกว่า Planetary เท่าไหร่
A: โดยทั่วไป Cycloidal Gearbox มีราคาสูงกว่า Planetary Gearbox ที่อัตราทดใกล้เคียงกัน เนื่องจากโครงสร้างซับซ้อนกว่าและกระบวนการผลิตที่ต้องการความแม่นยำสูง แต่ให้ผลตอบแทนด้าน backlash และการทนแรงกระแทกที่คุ้มค่าในงานที่ต้องการจริง ๆ

Q: Planetary Gearbox มี backlash เท่าไหร่ถือว่าดี
A: เกรดมาตรฐานทั่วไปอยู่ที่ 3-15 arc-minute ส่วนเกรด precision หรือ low-backlash สำหรับงานเซอร์โวจะอยู่ต่ำกว่า 3 arc-minute ซึ่งควรเลือกตามความต้องการความแม่นยำของแอปพลิเคชัน

Q: ใช้ Cycloidal Gearbox กับเซอร์โวมอเตอร์ทุกขนาดได้ไหม
A: ได้ครับ แต่ต้องเลือกขนาดเฟรมและพิกัดแรงบิดของ gearbox ให้ตรงกับสเปคเซอร์โวมอเตอร์ที่ใช้ ผู้ผลิตเกียร์ทดส่วนใหญ่มีตารางจับคู่ (motor adapter) ให้เลือกตามยี่ห้อและขนาดเฟรมมอเตอร์
