สรุปสเปค BSR-AA02B Samkoon Serial IO Module | VR Automation
พ.ค.
สรุปสเปค BSR-AA02B Samkoon Serial IO Module ครบจบ ฉบับวิศวกร
BSR-AA02B เป็นโมดูล Analog Output ในซีรีส์ BSR ของ Samkoon ให้เอาต์พุตกระแส 0~20mA จำนวน 2 ช่อง ความละเอียด 12 บิต สื่อสารผ่าน RS232 + RS485 ด้วยโปรโตคอล Modbus เหมาะกับการส่งสัญญาณควบคุมอนาล็อกให้ inverter, valve positioner หรืออุปกรณ์ที่รับสัญญาณ 0~20mA
BSR-AA02B คืออะไร
สัญญาณกระแส 0~20mA (และ 4~20mA) เป็นมาตรฐานสากลในงานควบคุมกระบวนการ เพราะทนสัญญาณรบกวนและส่งได้ระยะไกล BSR-AA02B จาก Samkoon เป็นโมดูล โมดูล Serial Analog Output (Modbus) ที่แปลงคำสั่งจาก Modbus ให้กลายเป็นสัญญาณกระแสอนาล็อก สำหรับสั่งงานอุปกรณ์ปลายทาง เช่น อินเวอร์เตอร์หรือวาล์ว บทความนี้สรุปสเปคจริงจากเอกสารผู้ผลิตและอธิบายการใช้งานเชิงลึก

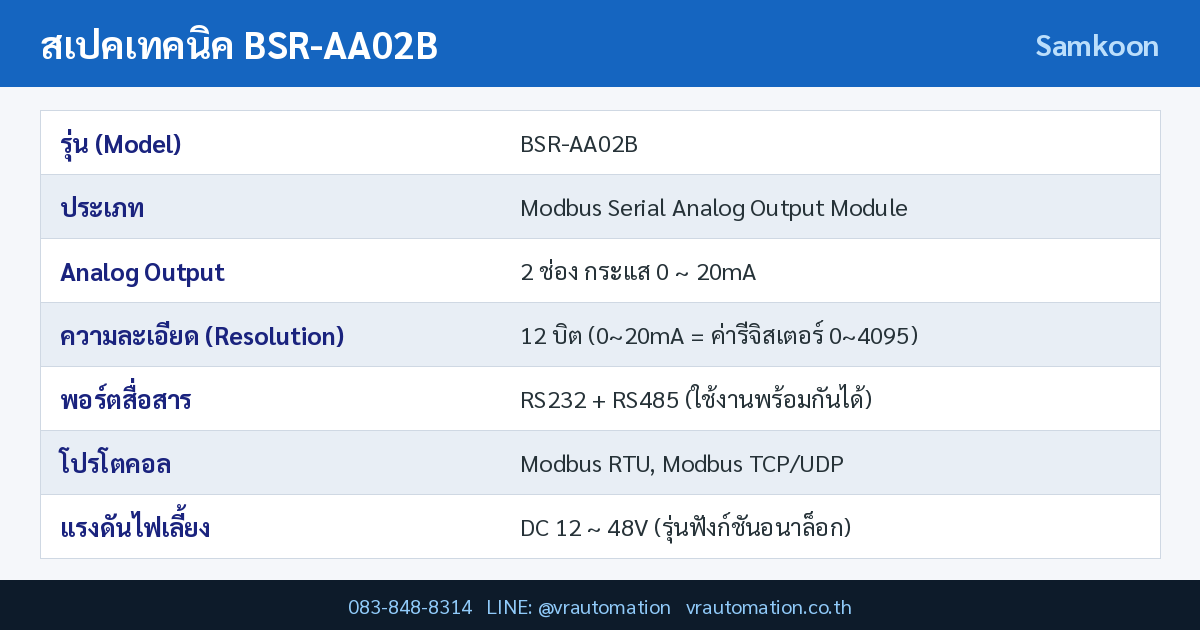

สเปคเทคนิคหลัก BSR-AA02B
| รายการ | สเปค |
|---|---|
| รุ่น (Model) | BSR-AA02B |
| ประเภท | Modbus Serial Analog Output Module |
| Analog Output | 2 ช่อง กระแส 0 ~ 20mA |
| ความละเอียด (Resolution) | 12 บิต (0~20mA = ค่ารีจิสเตอร์ 0~4095) |
| พอร์ตสื่อสาร | RS232 + RS485 (ใช้งานพร้อมกันได้) |
| โปรโตคอล | Modbus RTU, Modbus TCP/UDP |
| แรงดันไฟเลี้ยง | DC 12 ~ 48V (รุ่นฟังก์ชันอนาล็อก) |
| เวลาตอบสนองสื่อสาร | Serial 15ms (9600bps) / 3ms (115200bps), Network < 2ms |
| Baud Rate | ค่าเริ่มต้น 9600bps (8-N-1) สูงสุด 115200bps |
| Station No. | ค่าเริ่มต้น 1 (ปรับได้ 1~255) |
| การติดตั้ง | ราง DIN35 / รูยึด |
| วัสดุตัวถัง | Engineering Plastic |
| อุณหภูมิใช้งาน | -40 ~ +70°C (ไม่มีน้ำแข็ง/ไอน้ำควบแน่น) |
| ความชื้นใช้งาน | 5 ~ 85% RH |
จุดเด่นของ BSR-AA02B Samkoon
- เอาต์พุตกระแส 0~20mA จำนวน 2 ช่อง ความละเอียด 12 บิต ให้สัญญาณควบคุมที่ละเอียดและเสถียร
- รองรับ Modbus RTU/TCP/UDP เชื่อมต่อ HMI, PLC, PC และบอร์ดไมโครคอนโทรลเลอร์ได้
- ใช้ RS232 และ RS485 พร้อมกันได้ ปรับพารามิเตอร์การสื่อสารผ่านซอฟต์แวร์
- ไฟเลี้ยงช่วงกว้าง DC 12~48V ลดความยุ่งยากเรื่องแหล่งจ่ายไฟในตู้ควบคุม
- ติดตั้งบนราง DIN35 ทนอุณหภูมิกว้าง -40~+70°C เหมาะกับงานอุตสาหกรรม
เปรียบเทียบรุ่นในซีรีส์เดียวกัน
ตารางด้านล่างเปรียบเทียบ BSR-AA02B กับรุ่นอื่นในซีรีส์เดียวกัน เพื่อช่วยเลือกใช้ให้ตรงกับงาน:
| รุ่น | ฟังก์ชัน | จำนวนช่อง | พอร์ตสื่อสาร |
|---|---|---|---|
| BSR-AA02B | Analog Output 0~20mA | 2 ช่อง | RS232+RS485 |
| BSR-DA02B | Analog Output 0~10V | 2 ช่อง | RS232+RS485 |
| BSR-AD20B | Analog Input 0~10V/0~20mA | 2 ช่อง | RS232+RS485 |
| BSR-AD40B | Analog Input 0~10V | 4 ช่อง | RS232+RS485 |
ทำไมต้องใช้สัญญาณกระแส 0~20mA
สัญญาณกระแสได้รับความนิยมเหนือสัญญาณแรงดันในงานควบคุมกระบวนการ เพราะกระแสในลูปจะคงที่ตลอดเส้นทาง ไม่ว่าจะมีความต้านทานสายหรือแรงดันรบกวนเหนี่ยวนำเข้ามา ทำให้ส่งสัญญาณได้ไกลหลายร้อยเมตรโดยแทบไม่สูญเสียความถูกต้อง นี่คือเหตุผลที่ BSR-AA02B เลือกให้เอาต์พุตเป็นกระแส 0~20mA สำหรับสั่งงานอุปกรณ์ปลายทาง
มาตรฐาน 4~20mA ที่ใช้กันแพร่หลายยังมีคุณสมบัติ live zero คือค่า 4mA เป็นจุดต่ำสุดที่ยืนยันว่าลูปยังทำงาน หากอ่านได้ 0mA แสดงว่าสายขาดหรืออุปกรณ์ขัดข้อง ช่วยให้ตรวจจับความผิดปกติได้ทันที ด้วยความละเอียด 12 บิต (0~4095) BSR-AA02B จึงให้ขั้นการควบคุมที่ละเอียดพอสำหรับงานปรับความเร็วมอเตอร์หรือตำแหน่งวาล์ว
การประยุกต์ใช้ BSR-AA02B ในระบบ Modbus
BSR-AA02B รับคำสั่งจาก master ผ่าน Modbus โดยเขียนค่าตัวเลขลง holding register แล้วโมดูลจะแปลงเป็นกระแสเอาต์พุตตามสัดส่วน วิศวกรสามารถใช้โมดูลนี้ขยายช่อง Analog Output ให้ระบบที่มี PLC อยู่แล้วโดยไม่ต้องเพิ่มการ์ด analog ราคาสูง เพียงต่อเข้าบัส RS-485 และกำหนด address ก็พร้อมใช้งาน เหมาะกับงาน retrofit และการขยายระบบที่ต้องการความคุ้มค่า
การใช้งานในอุตสาหกรรม
- ส่งสัญญาณควบคุมความเร็ว Inverter/VFD ผ่านสัญญาณ 4~20mA
- ควบคุมตำแหน่งวาล์ว (Valve Positioner) และอุปกรณ์ analog ในงานกระบวนการ
- ขยายช่อง Analog Output ให้ระบบ Modbus ที่มีอยู่เดิมโดยไม่ต้องเปลี่ยน PLC
ดูสินค้ากลุ่มอุปกรณ์เครือข่าย/สื่อสารอุตสาหกรรมเพิ่มเติมได้ที่ หมวดอุปกรณ์เครือข่าย VR Automation
FAQ
BSR-AA02B ให้เอาต์พุตชนิดใด?
ให้สัญญาณกระแส 0~20mA จำนวน 2 ช่อง ความละเอียด 12 บิต (0~4095)
ใช้ไฟเลี้ยงเท่าไร?
รุ่นฟังก์ชันอนาล็อกในซีรีส์ BSR ใช้ไฟเลี้ยง DC 12~48V
ใช้กับ 4~20mA ได้ไหม?
ได้ เนื่องจากช่วง 0~20mA ครอบคลุม 4~20mA โดยกำหนดค่าผ่านรีจิสเตอร์ Modbus
สนใจสั่งซื้อ BSR-AA02B Samkoon?
VR Automation จำหน่ายและให้บริการติดตั้ง พร้อมทีมวิศวกรผู้เชี่ยวชาญ
โทรสอบถามราคา: 083-848-8314
อีเมล: [email protected]
Line: @vrautomation
สต๊อกกรุณาสอบถาม | รับประกันสินค้า | บริการหลังการขาย | ออกใบกำกับภาษีได้
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: BSR系列串口..22.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- Fluke — What Is a 4-20 mA Current Loop? — อ้างอิงหลักการสัญญาณกระแส 4-20mA และข้อดีด้านภูมิคุ้มกันสัญญาณรบกวนของเอาต์พุตอนาล็อก
- Wikipedia — Current loop — อ้างอิงมาตรฐาน current loop ในงานควบคุมกระบวนการและการต่อกับ PID/PLC/SCADA
- Real Time Automation — Modbus RTU Guide — อ้างอิงการแมปค่าอนาล็อกเข้าสู่ Modbus register (16-bit) ที่โมดูล BSR ใช้
