สรุปสเปค BSM-0404RB-2AD-2DA BSM Series Serial IO Module ครบจบ ฉบับวิศวกร
BSM-0404RB-2AD-2DA เป็นโมดูล I/O แบบ Modbus serial ที่แปลงพอร์ต serial เป็น I/O ให้ดิจิทัลอินพุต 4 จุด เอาต์พุต relay/transistor 4 จุด พร้อมอนาล็อกอินพุต 2 ช่องและเอาต์พุต 1 ช่อง รองรับ Modbus RTU/TCP/UDP สื่อสารผ่าน RS232+RS485 ติดตั้งบนราง DIN35 เหมาะกับการเก็บสัญญาณเข้าสู่ระบบ PLC/PC/SCADA

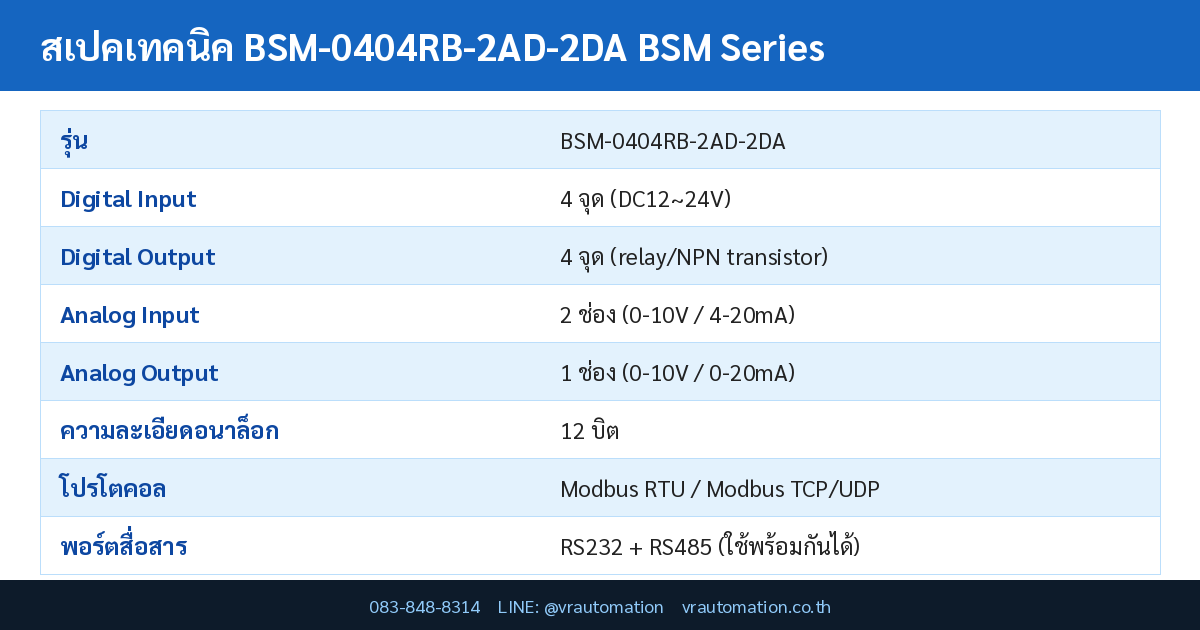

สเปคเทคนิคหลัก BSM-0404RB-2AD-2DA
| รายการ | ค่าสเปค |
|---|---|
| รุ่น | BSM-0404RB-2AD-2DA |
| Digital Input | 4 จุด (DC12~24V) |
| Digital Output | 4 จุด (relay/NPN transistor) |
| Analog Input | 2 ช่อง (0-10V / 4-20mA) |
| Analog Output | 1 ช่อง (0-10V / 0-20mA) |
| ความละเอียดอนาล็อก | 12 บิต |
| โปรโตคอล | Modbus RTU / Modbus TCP/UDP |
| พอร์ตสื่อสาร | RS232 + RS485 (ใช้พร้อมกันได้) |
| แหล่งจ่ายไฟ | DC 12~30V (รุ่นอนาล็อก DC24~30V) |
| กระแสเอาต์พุตสูงสุด | Relay 5A/2A, Transistor 500mA |
| เวลาตอบสนอง | Relay <20ms, Transistor <5ms |
| อุณหภูมิทำงาน | -40 ~ +70°C |
| การติดตั้ง | ราง DIN35 |
จุดเด่นของ BSM-0404RB-2AD-2DA BSM Series
- รองรับ Modbus RTU และ Modbus TCP/UDP เชื่อมต่อ HMI, PC, PLC, Arduino และ Raspberry Pi ได้หลากหลาย
- อนาล็อกอินพุต/เอาต์พุตความละเอียด 12 บิต รองรับสัญญาณ 0-10V และ 4-20mA / 0-20mA
- พอร์ต RS232 และ RS485 ใช้งานพร้อมกันได้ เป็น slave ไม่อ่านข้อมูลเอง เหมาะกับสถาปัตยกรรม master/slave
- เอาต์พุต relay รับกระแสได้ถึง 5A และ transistor 500mA เวลาตอบสนอง transistor <5ms
- ทนอุณหภูมิกว้าง -40 ถึง +70°C ติดตั้งบนราง DIN35 เหมาะกับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
การใช้งานในอุตสาหกรรม
- เก็บสัญญาณดิจิทัล/อนาล็อกเข้าสู่ PLC หรือ SCADA ผ่าน Modbus
- ขยาย I/O ให้ HMI หรือ PC ที่มีแต่พอร์ต serial
- งาน DIY/prototype ที่ใช้ Arduino/Raspberry Pi ควบคุม I/O ผ่าน Modbus
ดูสินค้าในหมวดหมู่ที่เกี่ยวข้องเพิ่มเติมได้ที่ หน้าหมวดหมู่สินค้า VR Automation
คำถามที่พบบ่อย (FAQ)
BSM-0404RB-2AD-2DA รองรับโปรโตคอลอะไร?
รองรับ Modbus RTU และ Modbus TCP/UDP สามารถเชื่อมต่ออุปกรณ์ master ได้หลากหลายทั้ง HMI, PC, PLC, Arduino และ Raspberry Pi
ค่าพารามิเตอร์สื่อสารเริ่มต้นคืออะไร?
ค่าเริ่มต้น serial: 9600bps, data 8, stop 1, ไม่มี parity (สูงสุด 115200bps); network: IP 192.168.1.117, TCP port 500-502, station address เริ่มต้น 1 (ปรับได้ 1-255)
ทนอุณหภูมิได้เท่าไร?
ทำงานได้ในช่วง -40 ถึง +70°C โดยไม่มีน้ำแข็งหรือการควบแน่น เหมาะกับงานอุตสาหกรรมหนัก
