สรุปสเปค BSM-0016RB LINGKONG Serial I/O Module | VR Automation
พ.ค.
สรุปสเปค BSM-0016RB LINGKONG Serial I/O Module ครบจบ ฉบับวิศวกร
สรุปย่อ: BSM-0016RB เป็นโมดูล Serial I/O Module ตระกูล BSM ของ LINGKONG ทำหน้าที่ โมดูล Digital Output 16 ช่อง
รองรับ Modbus RTU, Modbus TCP/UDP เชื่อมต่อได้ทั้งกับ PLC, HMI, PC, ไมโครคอนโทรลเลอร์ (Arduino/Raspberry Pi) ผ่านพอร์ต RS232+RS485
ติดตั้งบนราง DIN35 ได้สะดวก เหมาะกับงานขยายจุด I/O ในระบบอัตโนมัติอุตสาหกรรม
BSM-0016RB คืออะไร และเหมาะกับงานแบบไหน
ในระบบควบคุมอัตโนมัติยุคปัจจุบัน วิศวกรมักต้องการเพิ่มจุดรับ-ส่งสัญญาณ (I/O) ให้กับ PLC หรือคอมพิวเตอร์ควบคุม โดยไม่ต้องเดินสายกลับมาที่ตู้คอนโทรลหลักทั้งหมด
โมดูล BSM-0016RB ตอบโจทย์นี้ด้วยการเป็น Modbus serial-to-I/O module ที่ทำหน้าที่เป็น slave บนบัส
รับคำสั่งอ่าน/เขียนผ่านโปรโตคอล Modbus มาตรฐาน แล้วแปลงเป็นสัญญาณ I/O จริงที่หน้างาน
จุดเด่นคือ BSM-0016RB โมดูล Digital Output 16 ช่อง จึงเลือกใช้ให้ตรงกับจำนวนและชนิดสัญญาณที่ต้องการได้พอดี ไม่ต้องซื้อโมดูลเกินความจำเป็น
เนื่องจากตระกูล BSM ใช้สถาปัตยกรรมเดียวกัน การ migrate ระหว่างรุ่นจึงทำได้ง่าย เช่น หากในอนาคตต้องการจุด I/O เพิ่ม
ก็เปลี่ยนไปใช้รุ่นที่มีช่องมากกว่าโดยใช้ map ของ Modbus register ในรูปแบบเดียวกัน ลดเวลาในการแก้ไขโปรแกรมฝั่ง master

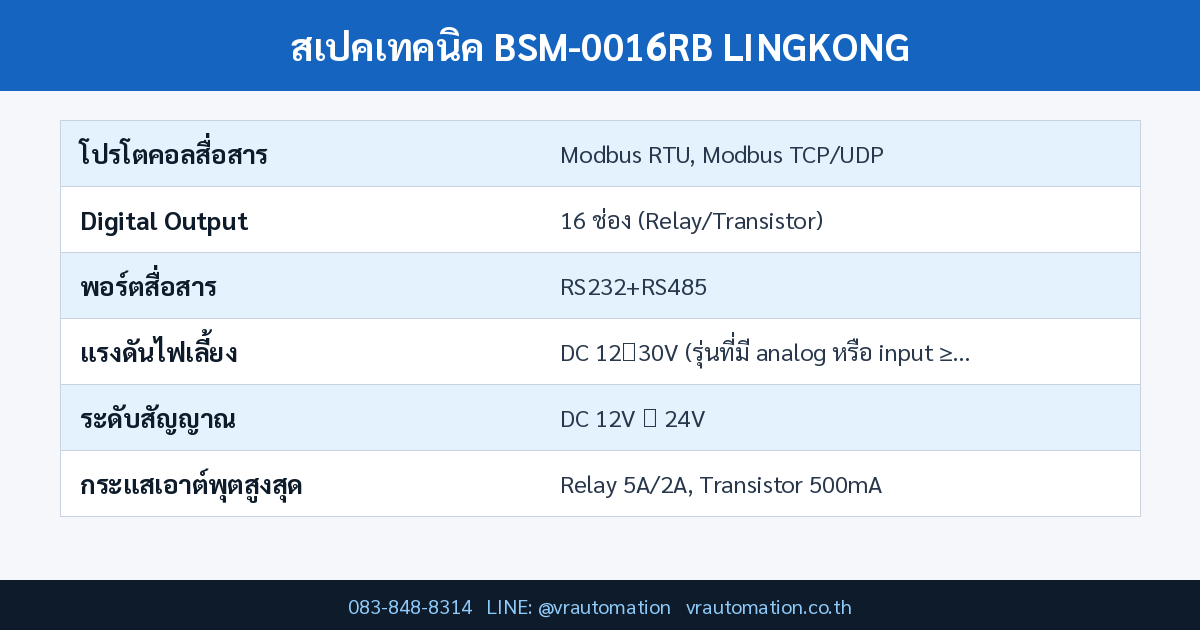

สเปคเทคนิคหลัก BSM-0016RB
ตารางด้านล่างสรุปค่าสเปคจริงจากเอกสารเทคนิคของผู้ผลิต (BSM系列串口IO模块使用说明-20251025(2).pdf) ซึ่งวิศวกรควรตรวจสอบให้ตรงกับสภาพหน้างานก่อนเลือกใช้:
| สเปค BSM-0016RB LINGKONG | |
|---|---|
| โปรโตคอลสื่อสาร | Modbus RTU, Modbus TCP/UDP |
| Digital Output | 16 ช่อง (Relay/Transistor) |
| พอร์ตสื่อสาร | RS232+RS485 |
| แรงดันไฟเลี้ยง | DC 12～30V (รุ่นที่มี analog หรือ input ≥16 ช่อง ใช้ DC24～30V) |
| ระดับสัญญาณ Digital Input | DC 12V ～ 24V |
| กระแสเอาต์พุตสูงสุด | Relay 5A/2A, Transistor 500mA |
| เวลาตอบสนองเอาต์พุต | Relay <20ms, Transistor <5ms |
| เวลาตอบสนองสื่อสาร | Serial: 15ms(9600bps)/3ms(115200bps); Network: <2ms |
| Station Address | ค่าเริ่มต้น 1 (แก้ได้ผ่านซอฟต์แวร์ ช่วง 1～255) |
| พารามิเตอร์เริ่มต้น | Serial: 9600bps, 8 data, 1 stop, no parity (สูงสุด 115200bps); Network: IP 192.168.1.117, TCP 500~502, UDP 5000 |
| อุณหภูมิใช้งาน | -40 ～ +70℃ (ไม่มีน้ำแข็ง/ไม่ควบแน่น) |
| ความชื้น | 5 ～ 85%RH |
| วัสดุ/การติดตั้ง | วิศวกรรมพลาสติก, ติดตั้งราง DIN35 |
จุดเด่นของ BSM-0016RB LINGKONG
- รองรับ Modbus มาตรฐาน: Modbus RTU, Modbus TCP/UDP ทำให้เชื่อมต่อกับ PLC, SCADA, HMI หรือ PC ได้แทบทุกยี่ห้อ
- เลือกระดับสัญญาณอินพุตได้: รับสัญญาณ digital ได้ทั้งแบบ high และ low level ผ่านขั้ว S/S (รองรับทั้ง NPN และ PNP)
- ติดตั้งง่าย: ตัวเรือนวิศวกรรมพลาสติก ติดตั้งบนราง DIN35 ตามมาตรฐานตู้คอนโทรล
- ทนสภาพแวดล้อมอุตสาหกรรม: ใช้งานได้ในช่วง -40 ～ +70℃ (ไม่มีน้ำแข็ง/ไม่ควบแน่น)
- ตั้งค่าได้ผ่านซอฟต์แวร์: แก้ station address, baud rate, IP, port และ parity ได้โดยไม่ต้องเปลี่ยนฮาร์ดแวร์
เปรียบเทียบรุ่นในตระกูล BSM
ตระกูล BSM มีหลายรุ่นให้เลือกตามจำนวนและชนิด I/O ตารางเปรียบเทียบช่วยให้เลือกได้ตรงงาน:
| รุ่น | Digital In | Digital Out | Analog | พอร์ต |
|---|---|---|---|---|
| BSM-1600RB | 16 ช่อง | – | – | RS232+RS485 |
| BSM-0410RB | 4 ช่อง | 10 ช่อง (Relay/Transistor) | – | RS232+RS485 |
| BSM-0808RB | 8 ช่อง | 8 ช่อง (Relay) | – | RS232+RS485 |
| BSM-0816RB | 8 ช่อง | 16 ช่อง (Relay/Transistor) | – | RS232+RS485 |
| BSM-1616RB | 16 ช่อง | 16 ช่อง (Relay/Transistor) | – | RS232+RS485 |
| BSM-1104RB | 11 ช่อง | 4 ช่อง (Relay/Transistor) | AI:8ช AO:2ช | RS232+RS485 |
| BSM-0404E | 4 ช่อง | 4 ช่อง (Relay/Transistor) | – | Network+RS232+RS485 |
| BSM-1216E | 12 ช่อง | 16 ช่อง (Relay/Transistor) | – | Network+RS485 |
| BSM-2222E | 22 ช่อง | 22 ช่อง (Relay/Transistor) | – | Network+RS232 |
| BSM-0604RB | 6 ช่อง | 4 ช่อง (Relay/Transistor) | AI:4ช AO:2ช | RS232+RS485 |
| BSM-0016RB | – | 16 ช่อง (Relay/Transistor) | – | RS232+RS485 |
| BSM-1032RB | 10 ช่อง | 32 ช่อง (Relay/Transistor) | – | RS232+RS485 |
| BSM-2324RB | 23 ช่อง | 24 ช่อง (Relay/Transistor) | – | RS232+RS485 |
การใช้งานในอุตสาหกรรม
BSM-0016RB เหมาะกับงานหลายประเภท เช่น:
- งานขยายจุด I/O ของ PLC ที่อยู่ไกลจากตู้คอนโทรลหลัก โดยเดินเพียงสายสื่อสาร RS485 เส้นเดียว
- งานเก็บข้อมูล (data acquisition) เข้าสู่ PC/SCADA ผ่าน Modbus TCP สำหรับระบบ monitoring
- งาน DIY/ต้นแบบที่ใช้ Arduino หรือ Raspberry Pi เป็น master ควบคุมอุปกรณ์จริง
คำถามที่พบบ่อย (FAQ)
Q: BSM-0016RB ใช้ไฟเลี้ยงเท่าไหร่?
A: DC 12～30V (รุ่นที่มี analog หรือ input ≥16 ช่อง ใช้ DC24～30V)
Q: เชื่อมต่อหลายโมดูลบนสายเดียวกันได้ไหม?
A: ได้ครับ ใช้บัส RS485 ร่วมกันได้ โดยตั้ง station address ของแต่ละตัวไม่ให้ซ้ำกัน (ช่วง 1~255)
Q: ตอบสนองเร็วแค่ไหน?
A: Serial: 15ms(9600bps)/3ms(115200bps); Network: <2ms
อ่านสินค้ากลุ่ม Network/Serial Device เพิ่มเติมได้ที่ หมวด Network Device บน vrautomation.co.th
สนใจสั่งซื้อ BSM-0016RB LINGKONG?
VR Automation จำหน่ายและให้บริการติดตั้ง พร้อมทีมวิศวกรผู้เชี่ยวชาญ
โทรสอบถามราคา: 083-848-8314
อีเมล: [email protected]
Line: @vrautomation
สต๊อกกรุณาสอบถาม | รับประกันสินค้า | บริการหลังการขาย | ออกใบกำกับภาษีได้
