สรุปสเปค ASTGE043W024-L480X272R-P1E0C Kinseal HMI ครบจบ ฉบับวิศวกร
สรุปย่อ: ASTGE043W024-L480X272R-P1E0C เป็นจอ HMI (Human Machine Interface) จากผู้ผลิต Kinseal ในตระกูล ASTGE Series ขนาดหน้าจอ 4.3″ TFT LCD ความละเอียด 480×272 ใช้Resistive touch screen (จอสัมผัสแบบต้านทาน) พร้อมพอร์ตสื่อสาร 1 ช่องสัญญาณระดับ RS232 (Serial Port) รองรับแรงดันไฟเข้า DC 9~30V และมาตรฐานการป้องกัน – เหมาะสำหรับแผงควบคุมเครื่องจักรทั่วไปในไลน์การผลิตขนาดกลาง
ภาพรวม ASTGE043W024-L480X272R-P1E0C Kinseal HMI
ASTGE043W024-L480X272R-P1E0C เป็นจอควบคุมแบบสัมผัสในตระกูล ASTGE Series ของ Kinseal (Shenzhen Kinseal Intelligent Control Technology) ผู้ผลิตจอ HMI และจอแสดงผลอนุกรมจากประเทศจีนที่เน้นตลาดอุตสาหกรรมและระบบสั่งงานเครื่องจักร ตัวเครื่องใช้จอแสดงผล 4.3″ TFT LCD ความละเอียด 480×272 ควบคู่กับหน่วยประมวลผล 200MHz ARM Cortex-M4F พร้อม PSRAM ในตัว 2MB และหน่วยความจำ On-chip 2Mbyte SPI NOR Flash, Off-chip 8Mbyte SPI NOR Flash ทำให้รองรับการวาดกราฟิกและ Trend การทำงานของเครื่องจักรได้โดยไม่หน่วง
จุดที่วิศวกรควรพิจารณาเป็นอันดับแรกเมื่อเลือกจอ HMI คือความเข้ากันได้ของพอร์ตสื่อสารกับ PLC หรืออุปกรณ์ควบคุมปลายทาง ASTGE043W024-L480X272R-P1E0C มาพร้อม 1 ช่องสัญญาณระดับ RS232 (Serial Port) ซึ่งเป็นข้อมูลสำคัญที่ต้องตรวจสอบให้ตรงกับมาตรฐานสัญญาณของอุปกรณ์ที่จะเชื่อมต่อก่อนสั่งซื้อเสมอ เพราะการเลือกรุ่นผิดมาตรฐานพอร์ต (เช่น RS232 แทนที่จะเป็น RS485) อาจทำให้ต้องซื้อโมดูลแปลงสัญญาณเพิ่มเติมโดยไม่จำเป็น
ด้านแหล่งจ่ายไฟ ASTGE043W024-L480X272R-P1E0C ใช้แรงดัน DC 9~30V ซึ่งเป็นมาตรฐานแรงดันไฟ DC ที่ใช้ทั่วไปในตู้คอนโทรลอุตสาหกรรม ทำให้ติดตั้งร่วมกับแหล่งจ่ายไฟ (Power Supply) มาตรฐานในตู้ควบคุมได้โดยไม่ต้องใช้อุปกรณ์แปลงไฟเพิ่มเติม
สเปคเทคนิคหลัก ASTGE043W024-L480X272R-P1E0C

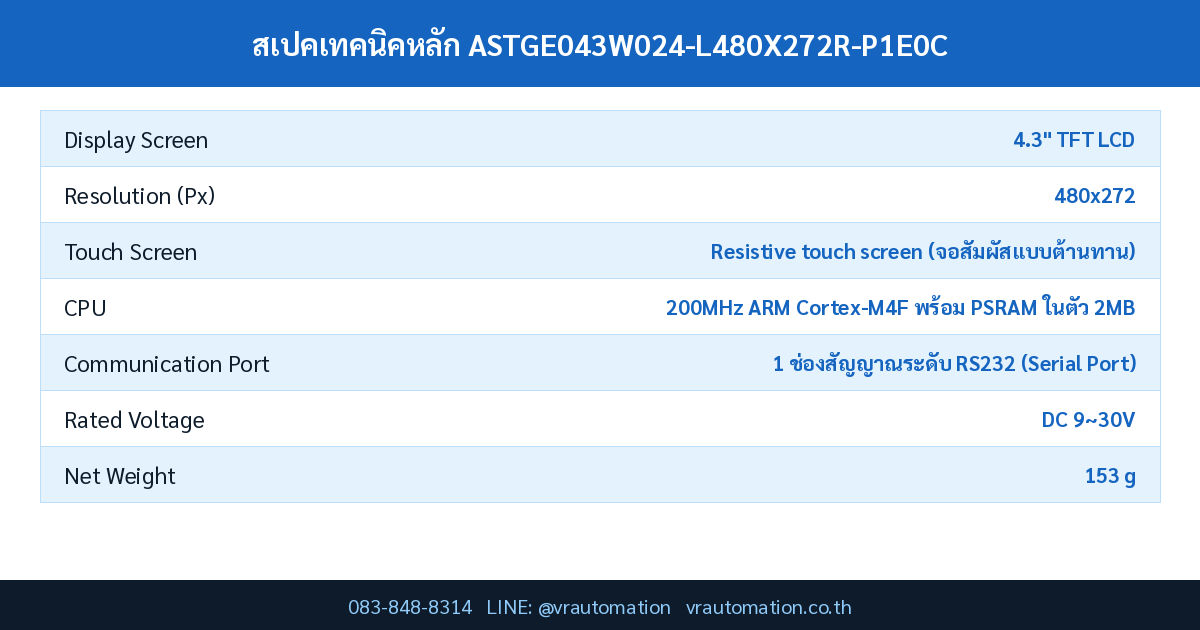

ตารางด้านล่างเป็นค่าสเปคทั้งหมดของ ASTGE043W024-L480X272R-P1E0C ที่ดึงตรงจากตารางข้อมูลใน Product Selection Guide ของ Kinseal ทุกค่าเป็นค่าจริงจากเอกสารผู้ผลิต ไม่ใช่ค่าประมาณ:
| รายการสเปค | ค่าจากแคตตาล็อก |
|---|---|
| หน้าจอแสดงผล | 4.3″ TFT LCD |
| ความละเอียด (พิกเซล) | 480×272 |
| จำนวนสี | 240K สี |
| ความสว่าง | 250 cd/m2 |
| ไฟแบ็คไลท์ | LED (ปรับความสว่างได้) |
| อายุการใช้งาน LED | 20,000 ชั่วโมง |
| หน้าจอสัมผัส | Resistive touch screen (จอสัมผัสแบบต้านทาน) |
| หน่วยประมวลผล (CPU) | 200MHz ARM Cortex-M4F พร้อม PSRAM ในตัว 2MB |
| หน่วยความจำ | On-chip 2Mbyte SPI NOR Flash, Off-chip 8Mbyte SPI NOR Flash |
| นาฬิกาเรียลไทม์ (RTC) | รองรับ |
| บัซเซอร์แจ้งเตือน | รองรับ |
| การจำข้อมูลเมื่อไฟดับ | Auto-save ภายใน 3 วินาที |
| พอร์ต USB | ไม่รองรับ |
| วิธีดาวน์โหลดโปรแกรม | TF card download |
| พอร์ตสื่อสาร | 1 ช่องสัญญาณระดับ RS232 (Serial Port) |
| ข้อกำหนดหัวต่อ | หัวต่อ Phoenix terminal 6 pin ระยะห่าง 3.5mm |
| กำลังไฟพิกัด | สูงสุด 1.5W |
| แรงดันไฟพิกัด | DC 9~30V |
| ความทนทานไฟดับ | < 5ms |
| การทดสอบ ESD | Contact discharge +/-4KV, Air discharge +/-6KV |
| การทดสอบ EFT | ตามมาตรฐาน IEC 61000-4-4 ระดับ 4 (แรงดัน ±4KV ความถี่ 5KHz ระยะเวลา 120 วินาที) |
| อุณหภูมิใช้งาน | -10°C ~ 50°C |
| อุณหภูมิจัดเก็บ | -30°C ~ 70°C |
| ความชื้นสัมพัทธ์ | 10~90%RH (ไม่มีการควบแน่น) |
| ขนาดโดยรวม | 138 x 86 x 26 mm |
| พื้นที่แสดงผลจริง | 95.04 x 53.86 mm |
| น้ำหนักสุทธิ | 153 g |
| ซอฟต์แวร์ที่ใช้ร่วมกัน | Host: HMILite |
การอ่านรหัสรุ่น ASTGE043W024-L480X272R-P1E0C
รหัสรุ่นของ Kinseal ในตระกูล ASTGE Series เข้ารหัสคุณสมบัติสำคัญไว้ในชื่อรุ่น เช่น ขนาดหน้าจอ ความละเอียด ชนิดจอสัมผัส และรูปแบบพอร์ตสื่อสาร ทำให้วิศวกรอ่านสเปคเบื้องต้นได้จากตัวเลขรุ่นโดยไม่ต้องเปิดแคตตาล็อกทุกครั้ง โครงสร้างทั่วไปของรหัสรุ่นแบ่งเป็นกลุ่มดังนี้:
| ส่วนของรหัส | ความหมายทั่วไป |
|---|---|
| ASTGE | รหัสตระกูลผลิตภัณฑ์ (Series) เช่น AMZ, AMT, ASTGE — บ่งบอกกลุ่มฮาร์ดแวร์และช่วงราคา |
| ตัวเลข 2-3 หลักแรก | ขนาดหน้าจอเป็นนิ้ว เช่น 043 = 4.3 นิ้ว, 070 = 7 นิ้ว |
| ตัวอักษร W | บ่งบอกว่าเป็นรุ่นจอไวด์สกรีน (Wide screen) |
| ตัวเลขความละเอียด/รหัสรุ่นย่อย | ระบุความละเอียดหรือรุ่นฮาร์ดแวร์ย่อยของซีรีส์นั้น |
| ตัวอักษร R หรือ C ท้ายรหัส | ชนิดจอสัมผัส — R = Resistive (ต้านทาน), C = Capacitive (คาปาซิทีฟ) |
| ตัวอักษร D หรือ E ในรหัสพอร์ต | มาตรฐานพอร์ตสื่อสาร — D มักหมายถึง RS485, E มักหมายถึง RS232 |
จุดเด่นของ ASTGE043W024-L480X272R-P1E0C Kinseal
- หน้าจอ 4.3″ TFT LCD ความละเอียด 480×272 — แสดงผลกราฟิก ตัวเลข และ Trend การทำงานได้ชัดเจน เหมาะกับแผงควบคุมเครื่องจักรทั่วไปในไลน์การผลิตขนาดกลาง
- Resistive touch screen (จอสัมผัสแบบต้านทาน) — จอสัมผัสแบบ Resistive ทนทานต่อการใช้งานในสภาพแวดล้อมที่มีฝุ่นหรือน้ำมัน และยังใช้งานได้แม้สวมถุงมือหรือใช้ปากกาสไตลัสกด
- พอร์ตสื่อสาร 1 ช่องสัญญาณระดับ RS232 (Serial Port) — เชื่อมต่อกับ PLC หรืออุปกรณ์ควบคุมภาคสนามได้โดยตรง
- แรงดันไฟเข้า DC 9~30V — ใช้แหล่งจ่ายไฟ DC มาตรฐานอุตสาหกรรม ติดตั้งในตู้คอนโทรลได้ง่าย
- – — ด้านหน้าจอทนต่อฝุ่นและละอองน้ำ เหมาะกับการติดตั้งหน้าตู้ควบคุมในโรงงาน
เปรียบเทียบ ASTGE043W024-L480X272R-P1E0C กับรุ่นพี่น้องในตระกูลเดียวกัน
ASTGE043W024-L480X272R-P1E0C อยู่ในกลุ่มรุ่นเดียวกับ ASTGE043W024-L480X272R-P1D0C ซึ่งใช้แพลตฟอร์มฮาร์ดแวร์และขนาดตัวเครื่องร่วมกัน แต่ต่างกันในรายละเอียดสำคัญดังนี้:
วิศวกรควรเลือกรุ่นให้ตรงกับมาตรฐานสัญญาณของ PLC หรืออุปกรณ์ปลายทางที่จะเชื่อมต่อ เพราะแม้ฮาร์ดแวร์อื่นจะเหมือนกัน แต่การเลือกรุ่นผิดมาตรฐานพอร์ตอาจทำให้ต้องใช้ตัวแปลงสัญญาณเพิ่มเติมโดยไม่จำเป็น
การเลือกขนาดและการติดตั้ง ASTGE043W024-L480X272R-P1E0C
เมื่อพิจารณานำ ASTGE043W024-L480X272R-P1E0C ไปใช้งานจริง วิศวกรควรตรวจสอบประเด็นต่อไปนี้ก่อนสั่งซื้อ:
- ขนาดช่องเจาะติดตั้ง (Cutout) — ต้องเตรียมช่องเจาะหน้าตู้ให้ตรงกับขนาดที่ระบุในตาราง Overall Dimensions ของรุ่นนี้
- ระดับการป้องกัน (IP Rating) — – เหมาะกับการติดตั้งแบบฝังหน้าตู้ (Panel Mount) ที่สัมผัสฝุ่นและละอองน้ำจากภายนอก
- มาตรฐานพอร์ตสื่อสาร — ตรวจสอบให้ตรงกับ 1 ช่องสัญญาณระดับ RS232 (Serial Port) ของอุปกรณ์ปลายทางก่อนเดินสาย
- ซอฟต์แวร์เขียนโปรแกรม — ใช้ Host: HMILite ในการออกแบบหน้าจอและดาวน์โหลดโปรแกรมลงเครื่อง
- สภาพแวดล้อมการติดตั้ง — ตรวจสอบช่วงอุณหภูมิใช้งาน -10°C ~ 50°C และความชื้นสัมพัทธ์ 10~90%RH (ไม่มีการควบแน่น) ให้เหมาะกับพื้นที่ติดตั้งจริง โดยเฉพาะหน้างานที่มีความร้อนสะสมจากมอเตอร์หรือเครื่องจักรใกล้เคียง
นอกจากนี้ควรเผื่อความยาวสายสัญญาณและสายไฟให้เหมาะสมกับระยะห่างระหว่างจอ ASTGE043W024-L480X272R-P1E0C กับตู้คอนโทรลหรือ PLC เพื่อลดการสูญเสียสัญญาณและลดความเสี่ยงจากสัญญาณรบกวนทางไฟฟ้าในโรงงาน
การใช้งานในอุตสาหกรรม
ASTGE Series เป็นกลุ่มจอประหยัด (Economy Series) ของ Kinseal ที่ตัดทอนฟังก์ชันบางส่วนเพื่อลดต้นทุน แต่ยังคงมาตรฐานการป้องกันและพอร์ตสื่อสารที่จำเป็นสำหรับงานควบคุมพื้นฐาน เหมาะกับโปรเจกต์ที่ต้องควบคุมงบประมาณ
ASTGE043W024-L480X272R-P1E0C เหมาะกับงานควบคุมและแสดงผลหลายกลุ่ม โดยพิจารณาจากขนาดจอ 4.3″ TFT LCD และพอร์ตสื่อสาร 1 ช่องสัญญาณระดับ RS232 (Serial Port):
- แผงควบคุมเครื่องจักรอัตโนมัติ — แสดงสถานะการทำงาน ตั้งค่าพารามิเตอร์ และสั่งงาน PLC ผ่านพอร์ตสื่อสาร
- ตู้ควบคุมไฟฟ้าในโรงงาน — ติดตั้งฝังหน้าตู้ (Panel Mount) ได้ด้วยระดับป้องกัน –
- เครื่องจักรขนาดเล็กถึงกลาง — เหมาะกับแผงควบคุมเครื่องจักรทั่วไปในไลน์การผลิตขนาดกลาง
FAQ
ถาม: ASTGE043W024-L480X272R-P1E0C ใช้แรงดันไฟเข้าเท่าไร?
ตอบ: ใช้แรงดัน DC 9~30V ตามที่ระบุในแคตตาล็อกของ Kinseal ควรตรวจสอบแหล่งจ่ายไฟในตู้คอนโทรลให้ตรงกันก่อนติดตั้ง
ถาม: ASTGE043W024-L480X272R-P1E0C ต่อกับ PLC ยี่ห้ออื่นได้หรือไม่?
ตอบ: ได้ หากมาตรฐานพอร์ตสื่อสารตรงกัน ASTGE043W024-L480X272R-P1E0C มี 1 ช่องสัญญาณระดับ RS232 (Serial Port) ซึ่งเป็นมาตรฐานสากลที่ PLC ส่วนใหญ่รองรับ แต่ต้องตั้งค่าโปรโตคอลการสื่อสาร (เช่น Modbus) ให้ตรงกันในซอฟต์แวร์
ถาม: หน้าจอ ASTGE043W024-L480X272R-P1E0C กันน้ำกันฝุ่นได้แค่ไหน?
ตอบ: – ตามมาตรฐาน IEC 60529 ป้องกันฝุ่นและละอองน้ำจากด้านหน้าเมื่อติดตั้งกับตู้แบบเรียบอย่างถูกวิธี
สรุป
ASTGE043W024-L480X272R-P1E0C เป็นจอ HMI ตระกูล Kinseal ASTGE Series ขนาด 4.3″ TFT LCD ความละเอียด 480×272 ใช้Resistive touch screen (จอสัมผัสแบบต้านทาน) พร้อมพอร์ตสื่อสาร 1 ช่องสัญญาณระดับ RS232 (Serial Port) และแรงดันไฟเข้า DC 9~30V จากค่าสเปคจริงในเอกสารผู้ผลิต รุ่นนี้เหมาะกับแผงควบคุมเครื่องจักรทั่วไปในไลน์การผลิตขนาดกลาง จุดที่ต้องพิจารณาก่อนตัดสินใจคือมาตรฐานพอร์ตสื่อสารให้ตรงกับ PLC ปลายทาง และระดับการป้องกัน IP ให้เหมาะกับสภาพแวดล้อมการติดตั้ง หากต้องการคำปรึกษาด้านการเลือกรุ่นหรือการเชื่อมต่อระบบ ทีมวิศวกรของ VR Automation ยินดีให้คำแนะนำ
