ความรู้เทคนิค ASTGE043W024-L480X272R-P1D0C Kinseal จอสัมผัสอนุกรม 4.3 นิ้ว บน Cortex-M4F ต่างจาก HMI ทั่วไปอย่างไร
สรุปย่อ: ASTGE043W024-L480X272R-P1D0C คือจอสัมผัสอนุกรม 4.3 นิ้ว ความละเอียด 480×272 พิกเซล ที่ใช้ไมโครคอนโทรลเลอร์ ARM Cortex-M4F 200MHz พร้อม PSRAM 2MB สื่อสารผ่าน RS485 หนึ่งช่อง ขั้วต่อ Phoenix 6Pin 3.5 มม. กินไฟสูงสุด 1.5W ที่ DC 9–30V และมีฟังก์ชันบันทึกอัตโนมัติเมื่อไฟดับภายใน 3 วินาที
ในโลกของหน้าจอควบคุม มีอุปกรณ์อยู่สองกลุ่มที่มักถูกเรียกรวมกันว่า HMI แต่แท้จริงแล้วต่างกันในเชิงสถาปัตยกรรมอย่างสิ้นเชิง กลุ่มแรกคือ HMI แบบเต็มรูปแบบที่ทำงานบนโปรเซสเซอร์แอปพลิเคชัน (เช่น ARM9 หรือ Cortex-A) พร้อมระบบปฏิบัติการเต็มตัว ส่วนกลุ่มที่สองคือจอสัมผัสอนุกรม (serial HMI) ที่ทำงานบนไมโครคอนโทรลเลอร์
ASTGE043W024-L480X272R-P1D0C อยู่ในกลุ่มที่สอง โดยใช้ ARM Cortex-M4F ความถี่ 200MHz พร้อม PSRAM ในตัว 2MB ซึ่งเป็นสเปคระดับไมโครคอนโทรลเลอร์ ไม่ใช่โปรเซสเซอร์แอปพลิเคชัน การเข้าใจความต่างนี้สำคัญมาก เพราะกำหนดว่าจอตัวนี้ทำอะไรได้ดีและทำอะไรไม่ได้
บทความนี้อธิบายสถาปัตยกรรมของจอสัมผัสอนุกรม พร้อมสรุปสเปคทุกบรรทัดจากคู่มือเลือกรุ่นของผู้ผลิต เพื่อให้เลือกใช้ได้ตรงกับลักษณะงาน

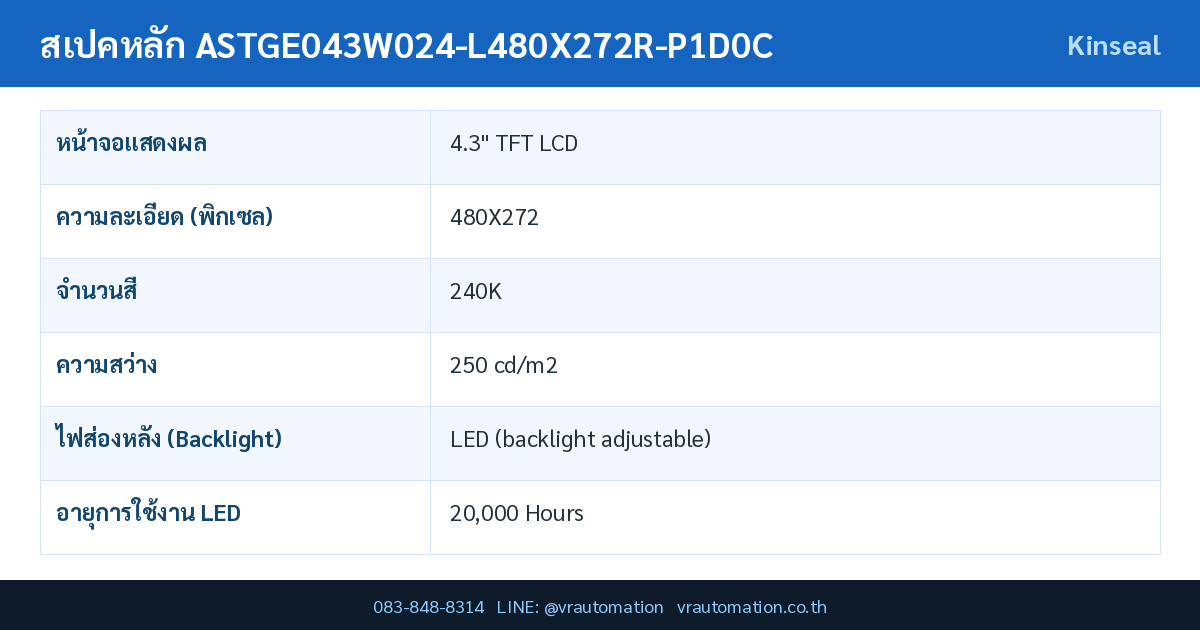

สเปคเทคนิคเต็มของ ASTGE043W024-L480X272R-P1D0C
| สเปคเทคนิค ASTGE043W024-L480X272R-P1D0C (Kinseal) | |
|---|---|
| ซีรีส์รุ่น | ASTGE043W024-L480X272R-P1D0C/ASTGE043W024-L480X272R-P1E0C |
| หน้าจอแสดงผล | 4.3″ TFT LCD |
| ความละเอียด (พิกเซล) | 480X272 |
| จำนวนสี | 240K |
| ความสว่าง | 250 cd/m2 |
| ไฟส่องหลัง (Backlight) | LED (backlight adjustable) |
| อายุการใช้งาน LED | 20,000 Hours |
| ระบบสัมผัส | Resistive touch screen |
| หน่วยประมวลผล (CPU) | 200MHz ARM Cortex-M4F with built-in 2MB PSRAM |
| หน่วยความจำ | On-chip 2Mbyte SPI NOR Flash; Off-chip 8Mbyte SPI NOR Flash; |
| นาฬิกาเรียลไทม์ (RTC) | Supported |
| บัซเซอร์แจ้งเตือน | Supported |
| เก็บข้อมูลเมื่อไฟดับ | 3S Auto-save |
| พอร์ต USB | Not Supported |
| วิธีดาวน์โหลดโปรแกรม | TF download |
| พอร์ตสื่อสาร | ASTGE043W024-L480X272R-P1D0C: 1-channel RS485 level serial port; / ASTGE043W024-L480X272R-P1E0C: 1-channel RS232 level serial port; |
| สเปคขั้วต่อ | 6Pin 3.5mm phoenix terminal |
| กำลังไฟพิกัด | Max 1.5W |
| แรงดันไฟพิกัด | DC9~30V |
| ทนไฟดับชั่วขณะ | <5ms |
| ทดสอบ ESD | Contact discharge: ±4KV; Air discharge: ±6KV |
| ทดสอบ EFT | IEC 61000-4-4 National Standard Level 4 (Voltage: ±4KV; Frequency: 5KHZ; Duration: 120S), no restart, no display abnormality, no touch abnormality, test functions normal |
| อุณหภูมิใช้งาน | -10°C~50°C |
| อุณหภูมิจัดเก็บ | -30°C~70°C |
| ความชื้นสัมพัทธ์ | 10~90%RH (non-condensing) |
| ทนแรงสั่นสะเทือน | 10-25Hz (X, Y, Z axis, 2g/30 minutes) |
| วิธีระบายความร้อน | Natural Air Cooling |
| ขนาดภายนอก | 138*86*26mm |
| พื้นที่แสดงผลจริง | 95.04*53.86mm |
| ขนาดช่องเจาะตู้ | 130*78mm |
| ขนาดช่องเจาะที่แนะนำ | 132*80mm |
| น้ำหนักสุทธิ | 153g |
| ซอฟต์แวร์ที่ใช้ | Host: HMILite |
จุดเด่นทางวิศวกรรมของ ASTGE043W024-L480X272R-P1D0C
- ทำงานบน Cortex-M4F 200MHz — เป็นไมโครคอนโทรลเลอร์ที่มีหน่วยประมวลผลทศนิยม (FPU) ในตัว ให้เวลาตอบสนองที่คาดเดาได้แน่นอนกว่าระบบที่มี OS เต็มรูปแบบ และบูตเร็วกว่ามาก
- หน่วยความจำแบ่งเป็นสองส่วน — NOR Flash บนชิป 2MB สำหรับเฟิร์มแวร์ และ NOR Flash นอกชิปอีก 8MB สำหรับเก็บทรัพยากรหน้าจอ การแยกเช่นนี้ช่วยให้เฟิร์มแวร์ไม่ถูกกระทบเมื่ออัปเดตหน้าจอ
- บันทึกอัตโนมัติเมื่อไฟดับภายใน 3 วินาที — สเปคระบุ 3S Auto-save ซึ่งหมายถึงระบบจะบันทึกค่าที่เปลี่ยนแปลงลงหน่วยความจำถาวรโดยอัตโนมัติ ทำให้ค่าตั้งไม่หายแม้ปิดเครื่องกะทันหัน
- ขั้วต่อ Phoenix 6Pin ระยะพิน 3.5 มม. — เป็นขั้วต่อมาตรฐานอุตสาหกรรมที่ถอดประกอบง่าย ทนแรงสั่นสะเทือน และเปลี่ยนอุปกรณ์ได้เร็วโดยไม่ต้องคลายสายทีละเส้น
- ทดสอบ EFT ตามระดับ 4 ของ IEC 61000-4-4 — สเปคระบุการทดสอบที่ ±4KV ความถี่ 5kHz ต่อเนื่อง 120 วินาที โดยไม่มีการรีสตาร์ท ไม่มีความผิดปกติของการแสดงผลและการสัมผัส พร้อม ESD contact ±4KV และ air ±6KV
สถาปัตยกรรมจอสัมผัสอนุกรม: ทำอะไรได้และทำอะไรไม่ได้
แนวคิดพื้นฐาน — จอสัมผัสอนุกรมทำหน้าที่เป็นเพียงหน้าต่างแสดงผลและรับคำสั่ง ตรรกะการควบคุมทั้งหมดอยู่ที่คอนโทรลเลอร์แม่ (เช่น PLC หรือบอร์ด MCU ของเครื่อง) จอจะรับคำสั่งผ่านพอร์ตอนุกรมว่าให้แสดงหน้าไหน อัปเดตค่าตัวแปรใด และส่งกลับไปเมื่อผู้ใช้กดปุ่ม รูปแบบนี้ทำให้ผู้พัฒนาเครื่องไม่ต้องเขียนโค้ดกราฟิกเอง
ข้อดีที่ชัดเจน — บูตเร็ว เพราะไม่มีระบบปฏิบัติการที่ต้องโหลด กินไฟต่ำมากเพียง 1.5W และมีพฤติกรรมที่คาดเดาได้ ซึ่งเป็นคุณสมบัติสำคัญของระบบฝังตัวที่ต้องทำงานต่อเนื่อง นอกจากนี้ยังมีต้นทุนต่ำกว่า HMI เต็มรูปแบบอย่างมีนัยสำคัญ
ข้อจำกัดที่ต้องยอมรับ — ด้วยหน่วยความจำระดับเมกะไบต์ จอกลุ่มนี้ไม่เหมาะกับงานที่ต้องเก็บข้อมูลย้อนหลังปริมาณมาก แสดงกราฟแนวโน้มหลายเดือน หรือมีหน้าจอหลายสิบหน้าพร้อมภาพความละเอียดสูง งานลักษณะนั้นควรใช้ HMI ที่ทำงานบนโปรเซสเซอร์แอปพลิเคชันแทน
บทบาทของ GUI framework — ในระบบฝังตัวยุคปัจจุบัน การสร้าง GUI บนไมโครคอนโทรลเลอร์ตระกูล Cortex-M เป็นเรื่องปกติ มีเฟรมเวิร์กกราฟิกหลายตัวที่ออกแบบมาสำหรับทรัพยากรจำกัดโดยเฉพาะ ผู้ผลิตจอกลุ่มนี้จึงพัฒนาเครื่องมือของตนเอง ในกรณีนี้คือซอฟต์แวร์ HMILite ซึ่งผู้ใช้ออกแบบหน้าจอแล้วส่งเข้าจอผ่าน TF card
การเลือกใช้ให้เหมาะ — หากงานของคุณคือเครื่องจักร OEM ที่ผลิตซ้ำจำนวนมาก ต้องการหน้าจอที่ดูดี ควบคุมต้นทุนได้ และตรรกะอยู่ที่บอร์ดควบคุมของคุณเองอยู่แล้ว จอสัมผัสอนุกรมคือคำตอบที่คุ้มค่ากว่า แต่หากงานคือตู้ควบคุมกลางที่ต้องรวบรวมข้อมูลจากหลายอุปกรณ์และแสดงประวัติ ควรเลือก HMI เต็มรูปแบบ
เปรียบเทียบกับรุ่นข้างเคียงในซีรีส์
ตระกูล ASTGE043W024 มีสามกลุ่มย่อยที่ต่างกันชัดเจนที่ระดับสัญญาณสื่อสารและการมีหรือไม่มีแผงสัมผัส ตารางนี้เทียบสเปคจริงจากคู่มือเลือกรุ่น
ตารางเปรียบเทียบรุ่นในตระกูลเดียวกัน
| รายการ | ASTGE043W024-…-P1 series | ASTGE043W024-…-A1 series | ASTGE043W024-…-N0T0N |
|---|---|---|---|
| ขนาดจอ | 4.3″ TFT LCD | 4.3″ TFT LCD | 4.3″ TFT LCD |
| ความละเอียด | 480X272 | 480X272 | 480X272 |
| ความสว่าง | 250 cd/m2 | 250 cd/m2 | 250 cd/m2 |
| ระบบสัมผัส | Resistive touch screen | Resistive touch screen | ASTGE043W024-L480X272R-N0T0N: Resistive touch screen ASTGE043W023-L480X272N-N0T0N: None |
| พอร์ตสื่อสาร | ASTGE043W024-L480X272R-P1D0C: 1-channel RS485 level serial port; / ASTGE043W024-L480X272R-P1E0C: 1-channel RS232 level serial port; | ASTGE043W024-L480X272R-A1D0C: 1-channel RS485 serial port; / ASTGE043W024-L480X272R-A1E0C: 1-channel RS232 serial port; | ASTGE043W024-L480X272R-N0T0N: 1-channel TTL communication (with TP) / ASTGE043W023-L480X272N-N0T0N: 1-channel TTL communication (without TP) |
| หน่วยความจำ | On-chip 2Mbyte SPI NOR Flash; Off-chip 8Mbyte SPI NOR Flash; | On-chip 2Mbyte SPI NOR Flash; Off-chip 8Mbyte SPI NOR Flash; | ASTGE043W024-L480X272R-N0T0N：16M Byte SPI NOR Flash ASTGE043W023-L480X272N-N0T0N：8M Byte SPI NOR Flash |
| กำลังไฟ | Max 1.5W | Max 1.5W | Max 1.7W |
| ขนาดภายนอก | 138*86*26mm | 142*90.5*27mm | 121.90mm*73.20mm*13.92mm |
การใช้งานในงานอุตสาหกรรม
ด้วยต้นทุนที่ควบคุมได้และพฤติกรรมที่คาดเดาได้ จอกลุ่มนี้เหมาะกับงานฝังตัวและเครื่องจักร OEM ที่ผลิตซ้ำ
ตารางกลุ่มงานที่เหมาะสม
| กลุ่มงาน | เหตุผลเชิงเทคนิค | สิ่งที่ต้องเตรียม |
|---|---|---|
| เครื่องจักร OEM ผลิตซ้ำ | ต้นทุนต่ำกว่า HMI เต็มรูปแบบ บูตเร็ว ตรรกะอยู่ที่บอร์ดควบคุมของผู้ผลิตเครื่องเอง | โปรโตคอลสื่อสารระหว่างบอร์ดกับจอ, ไฟล์หน้าจอจาก HMILite, TF card |
| ตู้ควบคุมย่อยบนบัส Modbus | RS485 หนึ่งช่องต่อเป็นโหนดบนบัสร่วมกับอุปกรณ์อื่นได้โดยตรง | Slave ID ไม่ซ้ำ, terminating resistor 120Ω ปลายบัส, สายกราวด์ร่วม |
| อุปกรณ์ที่ต้องถอดเปลี่ยนบ่อย | ขั้วต่อ Phoenix 6Pin ถอดประกอบได้เร็วโดยไม่ต้องคลายสายทีละเส้น | ขั้วต่อสำรอง, การทำเครื่องหมายสายให้ชัดเจน, เอกสาร pinout ติดในตู้ |
คำถามที่พบบ่อย (FAQ)
ASTGE043W024-L480X272R-P1D0C ใช้ RS485 หรือ RS232?
รหัส P1D0C คือเวอร์ชัน RS485 หนึ่งช่อง ส่วนรหัส P1E0C ในซีรีส์เดียวกันคือเวอร์ชัน RS232 หนึ่งช่อง ทั้งสองใช้ตัวเรือนและสเปคอื่นเหมือนกัน จึงควรระบุรหัสเต็มเมื่อสั่งซื้อ
จอสัมผัสอนุกรมต่างจาก HMI ทั่วไปอย่างไร?
จอสัมผัสอนุกรมทำงานบนไมโครคอนโทรลเลอร์ (รุ่นนี้ใช้ Cortex-M4F 200MHz) ทำหน้าที่แสดงผลและรับคำสั่งเป็นหลัก โดยตรรกะควบคุมอยู่ที่คอนโทรลเลอร์แม่ ส่วน HMI เต็มรูปแบบทำงานบนโปรเซสเซอร์แอปพลิเคชันพร้อมระบบปฏิบัติการ รองรับงานที่ซับซ้อนและเก็บข้อมูลได้มากกว่า
ค่า 3S Auto-save หมายถึงอะไร?
หมายถึงระบบจะบันทึกค่าที่เปลี่ยนแปลงลงหน่วยความจำถาวรโดยอัตโนมัติภายใน 3 วินาที ทำให้ค่าตั้งของผู้ใช้ไม่สูญหายแม้ปิดเครื่องกะทันหัน โดยรุ่นนี้ยังทนไฟดับชั่วขณะได้ต่ำกว่า 5 มิลลิวินาทีโดยไม่รีสตาร์ท
ดูสินค้ากลุ่มจอ HMI ทั้งหมดของเราได้ที่ หมวดหมู่ HMI — VR Automation หรือเลือกชมสินค้าออโตเมชันทั้งร้านที่ หน้าร้านค้า
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: Product Selection Guide 2026 (English) — Shenzhen Kinseal Intelligent Control Technology / VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- KINSEAL — Serial Port HMI Products — รายการผลิตภัณฑ์จอสัมผัสแบบพอร์ตอนุกรมของผู้ผลิต
- LVGL — Supported Embedded GUI Boards — ตัวอย่างแพลตฟอร์ม GUI บนไมโครคอนโทรลเลอร์ Cortex-M
- IEC 61000-4-4:2012 — Electrical fast transient/burst immunity test — นิยามระดับทดสอบ EFT/Burst ที่ผู้ผลิตอ้างอิง
- SMX RTOS — Royalty-free RTOS for ARM Cortex — ตัวอย่าง RTOS พร้อม GUI สำหรับระบบฝังตัว
- CircuitDigest — Key Differences between RS-485 and RS-232 — ระยะทาง จำนวนโหนด และภูมิคุ้มกันสัญญาณรบกวน
