สรุปสเปค ASTGE028W024-L240X320R-N1E0C Kinseal HMI ครบจบ ฉบับวิศวกร

Name: ASTGE028W024-L240X320R-N1E0C Kinseal HMI
Brand: Kinseal
SKU: ASTGE028W024-L240X320R-N1E0C
Availability: InStock

วันที่ 25 สิงหาคม 2569 | สรุปสเปคสินค้า | VR Automation

สรุปย่อ: ASTGE028W024-L240X320R-N1E0C คือจอสัมผัส 2.8 นิ้ว แนวตั้ง 240×320 พอร์ต RS232 กินไฟเพียง 0.8W จากแบรนด์ Kinseal ข้อมูลทั้งหมดในบทความนี้ถอดมาจากตารางสเปคในแคตตาล็อกของผู้ผลิตโดยตรง ไม่ใช่ค่าประมาณ

ไม่ใช่ทุกงานที่ต้องการจอ 7 นิ้ว — เครื่องมือวัด ตู้ควบคุมย่อย หรือแผงตั้งค่าอุปกรณ์ มักต้องการเพียงจอเล็กที่แสดงค่าและรับการตั้งค่าได้ ASTGE028W024-L240X320R-N1E0C คือจอสัมผัส 2.8 นิ้วแนวตั้งที่ทำงานบน CPU ARM Cortex-M4F กินไฟสูงสุดเพียง 0.8W และรองรับไฟเลี้ยงกว้าง DC 5–30V เมื่อใช้พอร์ต RS232

สเปคเทคนิคหลัก ASTGE028W024-L240X320R-N1E0C

ตารางด้านล่างคือค่าที่ระบุไว้ในเอกสารเลือกรุ่นของผู้ผลิตทั้งหมด รวมถึงค่าที่มักถูกมองข้ามตอนออกแบบตู้ เช่น ขนาดช่องเจาะ ระยะรูสกรู และระดับการป้องกันไฟกระชาก

หน้าจอแสดงผล	2.8" TFT LCD
ความละเอียด (พิกเซล)	240X320
จำนวนสี	65,536 Colors
ความสว่าง	250 cd/m2
แบ็คไลท์	LED (backlight not adjustable)
อายุการใช้งานแบ็คไลท์	20,000 Hours
ระบบสัมผัส	Resistive touch screen
หน่วยประมวลผล (CPU)	200MHz ARM Cortex-M4F
หน่วยความจำ	16Mbyte SPI NOR Flash
นาฬิกาเรียลไทม์ (RTC)	Supported
บัซเซอร์แจ้งเตือน	Supported
เก็บข้อมูลเมื่อไฟดับ	3S Auto-save
วิธีดาวน์โหลดโปรแกรม	TF download
พอร์ตสื่อสาร	ASTGE028W024-L240X320R-N0T0C: COM1: TTL communication ASTGE028W024-L240X320R-N1D0C: COM1: RS485 communication ASTGE028W024-L240X320R-N1E0C: COM1: RS232 communication
ชนิดขั้วต่อ	5Pin PH2.0mm terminal block
กำลังไฟฟ้าที่ใช้	Max 0.8W
แรงดันไฟเลี้ยง	Communication TTL: DC5V Communication RS485/RS232: DC5~30V
ทนไฟดับชั่วขณะ	<5ms
ผลทดสอบ ESD	Contact discharge: +/-3KV; Air discharge: +/-12KV
ผลทดสอบ EFT	IEC 61000-4-4 National Standard Level 4 (Voltage: ±4KV; Frequency: 5KHZ; Duration: 120S), no restart, no display abnormality, no touch abnormality, test functions normal
อุณหภูมิขณะใช้งาน	-10℃~50℃
อุณหภูมิขณะจัดเก็บ	-30℃~70℃
ความชื้นสัมพัทธ์	10~90%RH (non-condensing)
ทนแรงสั่นสะเทือน	10-25Hz (X, Y, Z axis, 2g/30 minutes)
วิธีระบายความร้อน	Natural Air Cooling
ขนาดภายนอก (กว้าง×สูง×ลึก)	86.7mm55.6mm13.3mm
พื้นที่แสดงผลจริง	57.1mm*42.5mm
ขนาดหน้าจอ	70.5*51mm
ขนาดรูสกรูยึด	77.85*46.7mm
ซอฟต์แวร์ที่ใช้ออกแบบหน้าจอ	Host: HMILite

💡 Pro Tip: จอตระกูล ASTGE รับไฟได้กว้าง DC 5–30V เมื่อใช้ RS232/RS485 แต่ถ้าเลือกรุ่น TTL (N0T0C) จะรับได้เพียง DC 5V เท่านั้น — ตรวจข้อนี้ก่อนออกแบบวงจรจ่ายไฟ เพราะเป็นจุดที่ทำให้ต้องแก้บอร์ดกันบ่อยเมื่อเปลี่ยนรุ่นย่อยกลางทาง

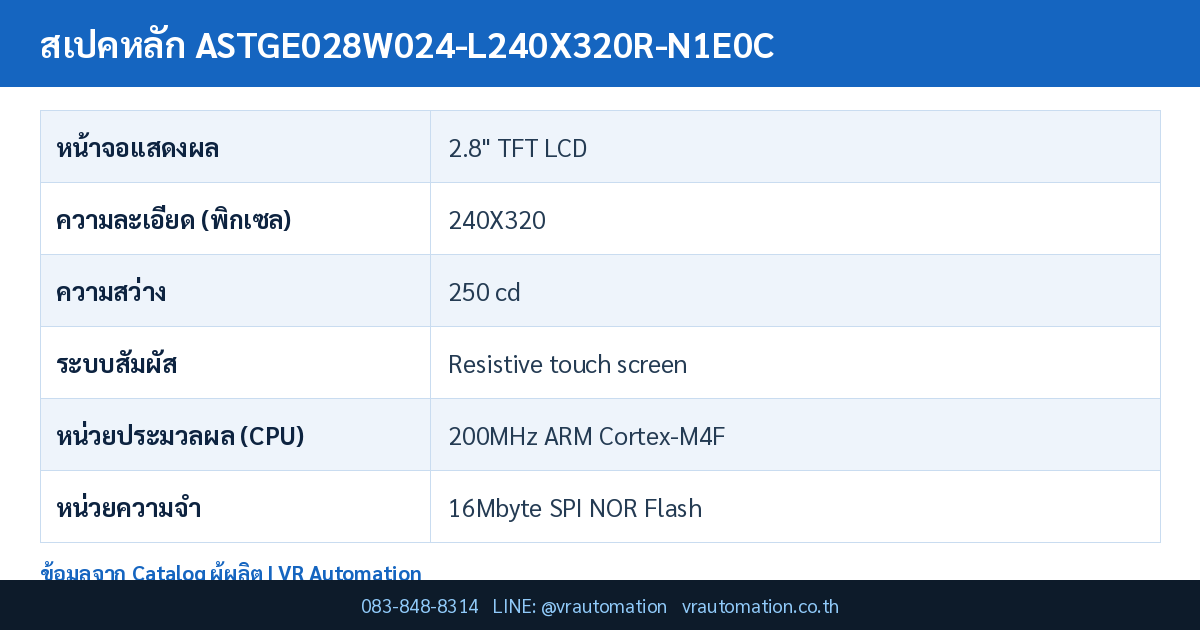

ตารางสเปค ASTGE028W024-L240X320R-N1E0C Kinseal — ตารางสเปคหลักของ ASTGE028W024-L240X320R-N1E0C

จุดเด่นของ ASTGE028W024-L240X320R-N1E0C Kinseal

จอ 2.8 นิ้ว TFT LCD ความละเอียด 240×320 พิกเซล (แนวตั้ง) แสดงผล 65,536 สี
พอร์ตสื่อสาร RS232 (รหัส N1E0C) — รุ่นพี่น้องมีทั้งแบบ TTL (N0T0C) และ RS485 (N1D0C)
CPU ARM Cortex-M4F 200MHz พร้อม SPI NOR Flash 16 MByte, มี RTC และเซฟข้อมูลแบบ 3 วินาที auto-save
กินไฟสูงสุดเพียง 0.8W ไฟเลี้ยง DC 5–30V (เมื่อใช้ RS485/RS232) หรือ DC 5V เมื่อใช้ TTL
ขั้วต่อแบบ 5Pin PH2.0mm terminal block ตัวเครื่องเล็กเพียง 86.7×55.6×13.3 มม.
ผ่านการทดสอบ EFT ตาม IEC 61000-4-4 ระดับ 4 (±4KV, 5kHz, 120 วินาที) โดยไม่รีสตาร์ทและจอไม่ผิดปกติ

เปรียบเทียบรุ่นย่อยในซีรีส์เดียวกัน

แคตตาล็อกของผู้ผลิตจัดรุ่นเหล่านี้ไว้ในตารางสเปคเดียวกัน หมายความว่าโครงสร้างฮาร์ดแวร์หลักเหมือนกัน ต่างกันเฉพาะจุดที่ระบุไว้ด้านล่าง — ใช้ตารางนี้ตรวจสอบรหัสรุ่นก่อนออกใบสั่งซื้อ

รหัสรุ่น	จุดที่ต่างจากรุ่นอื่นในตาราง
ASTGE028W024-L240X320R-N0T0C	พอร์ตสื่อสาร: COM1: TTL communication
ASTGE028W024-L240X320R-N1D0C	พอร์ตสื่อสาร: COM1: RS485 communication
ASTGE028W024-L240X320R-N1E0C (รุ่นในบทความนี้)	พอร์ตสื่อสาร: COM1: RS232 communication

⚠️ ข้อควรระวังหน้างาน: แบ็คไลท์ของรุ่นนี้ระบุว่า ปรับความสว่างไม่ได้ (LED backlight not adjustable) ที่ 250 cd/m² จึงไม่เหมาะกับการติดตั้งในตำแหน่งที่ต้องหรี่จอตอนกลางคืน

การใช้งานในอุตสาหกรรม

แผงตั้งค่าอุปกรณ์และเครื่องมือวัด — ขนาด 86.7×55.6 มม. และกินไฟ 0.8W เหมาะกับการฝังในตัวอุปกรณ์ที่มีงบพลังงานจำกัด
ตู้ควบคุมย่อยในระบบกระจายศูนย์ — แสดงสถานะเฉพาะจุดโดยไม่ต้องลงทุนจอขนาดใหญ่ทุกตำแหน่ง
อุปกรณ์ที่ต้องการหน้าจอแนวตั้ง — ความละเอียด 240×320 เป็นสัดส่วนแนวตั้งโดยกำเนิด เหมาะกับแผงหน้าแคบสูง

ดูสินค้ากลุ่มจอ HMI ทั้งหมดที่เราจำหน่ายได้ที่ หมวดหมู่ HMI บน vrautomation.co.th หรือเลือกดูอุปกรณ์ออโตเมชันอื่น ๆ ได้ที่ หน้าร้านค้า

คำถามที่พบบ่อย (FAQ)

รหัส N0T0C, N1D0C, N1E0C ต่างกันอย่างไร?

N0T0C คือ COM1 แบบ TTL, N1D0C คือ COM1 แบบ RS485 และ N1E0C คือ COM1 แบบ RS232 ทั้งสามรุ่นใช้ฮาร์ดแวร์ฐานเดียวกัน

ดาวน์โหลดโปรแกรมเข้าเครื่องอย่างไร?

ผ่าน TF card (TF download) โดยใช้ซอฟต์แวร์ HMILite เป็นเครื่องมือออกแบบหน้าจอฝั่งโฮสต์

ทนไฟฟ้าสถิตได้ระดับไหน?

ผลทดสอบ ESD ระบุ contact discharge ±3KV และ air discharge ±12KV พร้อมผ่าน EFT ระดับ 4 ตาม IEC 61000-4-4

สรุป

ASTGE028W024-L240X320R-N1E0C เหมาะกับงานที่ต้องการจอสัมผัส 2.8 นิ้ว แนวตั้ง 240×320 พอร์ต RS232 กินไฟเพียง 0.8W จุดที่ควรตรวจก่อนสั่งซื้อคือรหัสรุ่นย่อย เพราะรุ่นในตระกูลเดียวกันมักต่างกันเพียงตัวอักษรท้ายรหัส แต่ให้พอร์ตสื่อสารหรือหน่วยความจำต่างกันอย่างมีนัยสำคัญ หากไม่แน่ใจว่ารหัสไหนตรงกับหน้างาน ทีมวิศวกรของ VR Automation ช่วยตรวจสอบให้ได้ก่อนออกใบสั่งซื้อ
