AMZ101W01RAGD Kinseal HMI จอสัมผัส 10.1 นิ้ว — สรุปสเปคจอใหญ่สำหรับงานไลน์ผลิต

วันที่ 12 สิงหาคม 2569 | สรุปสเปคสินค้า | VR Automation

ในงานออกแบบตู้ควบคุม สิ่งที่ทำให้เลือกจอผิดรุ่นบ่อยที่สุดไม่ใช่เรื่องขนาดจอ แต่เป็นรายละเอียดปลีกย่อยอย่างชนิดพอร์ตสื่อสาร ขนาดหน่วยความจำ และความสามารถในการเก็บข้อมูลเมื่อไฟดับ — สามข้อนี้เปลี่ยนภายหลังไม่ได้เมื่อของมาถึงหน้างานแล้ว บทความนี้จึงไล่สเปคของ AMZ101W01RAGD ทีละบรรทัดจากเอกสารผู้ผลิต พร้อมอธิบายว่าค่าแต่ละตัวมีผลอย่างไรกับงานติดตั้งจริง

AMZ101W01RAGD เป็นHMI จอสัมผัส 10.1 นิ้ว จากแบรนด์ Kinseal ใช้หน้าจอ 10.1″ TFT LCD ความละเอียด 1024X600 ประมวลผลด้วย 32-bit 600MHz frequencyARM9 with built-in 32MB DDR memory และหน่วยความจำ 128Mbyte SPI Nand Flash รับไฟเลี้ยง DC 10-30V กำลังไฟ 3.5W ทำงานได้ในช่วงอุณหภูมิ -10℃~50℃ ซึ่งครอบคลุมสภาพในตู้คอนโทรลของโรงงานทั่วไปในประเทศไทย

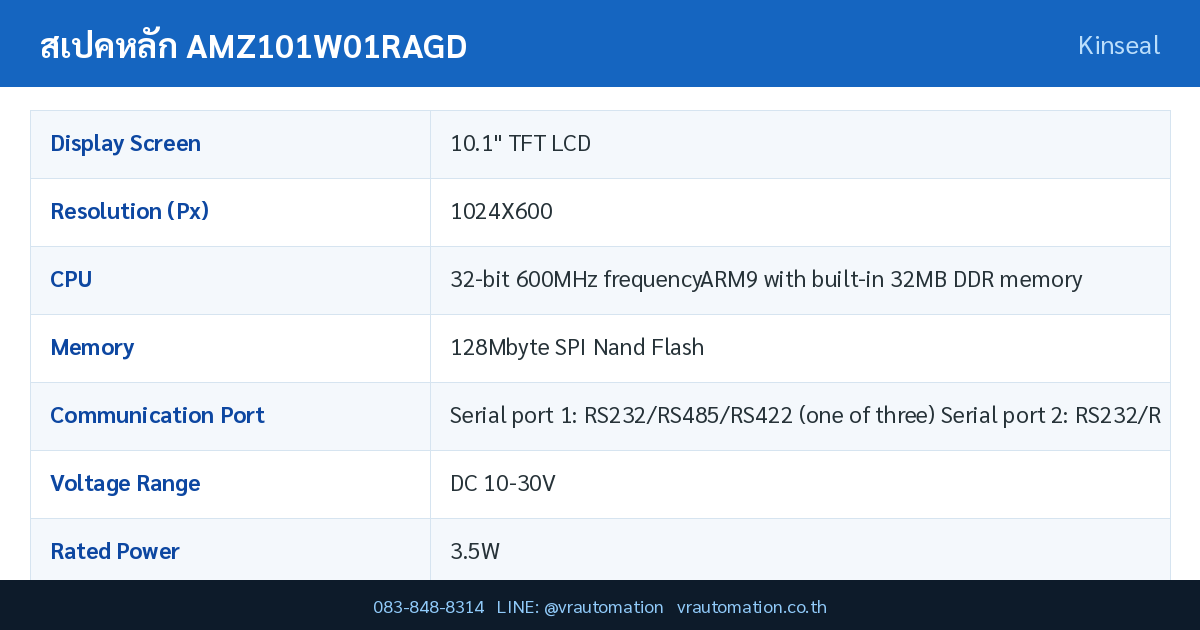

สเปคเทคนิคหลัก AMZ101W01RAGD

ตารางด้านล่างคือค่าที่ปรากฏในเอกสารเลือกรุ่นของผู้ผลิตโดยตรง ใช้อ้างอิงในการออกแบบตู้และเขียนสเปคงานได้

อ่านสเปคให้เป็น: ค่าไหนสำคัญกับงานติดตั้งจริง

1) พอร์ตสื่อสาร — AMZ101W01RAGD ระบุไว้ว่า “Serial port 1: RS232/RS485/RS422 (one of three) Serial port 2: RS232/RS485 (supports only one type)” จุดนี้คือสิ่งแรกที่ต้องตรวจก่อนออกใบสั่งซื้อ เพราะฝั่ง PLC หรืออินเวอร์เตอร์ที่จะต่อด้วยกำหนดชนิดพอร์ตมาแล้ว หากเป็น RS-485 ให้เดินสายแบบ daisy chain สาย A/B คู่บิดเกลียวมีชีลด์ ต่อชีลด์ลงกราวด์เพียงปลายเดียว และใส่ตัวต้านทานปลายสาย 120 โอห์มที่ปลายทั้งสองข้างของบัส ไม่ใช่ที่ทุกอุปกรณ์

2) หน่วยความจำและการเก็บข้อมูล — รุ่นนี้ใช้ 128Mbyte SPI Nand Flash ค่าตัวนี้กำหนดว่าหน้าจอจะเก็บหน้าจอกราฟิก ตารางข้อความหลายภาษา และข้อมูลย้อนหลังได้มากแค่ไหน หากโครงงานของคุณมีหน้าจอเกินยี่สิบหน้าและมีกราฟแนวโน้ม ควรเลือกรุ่นที่ใช้ Nand Flash 128MB มากกว่ารุ่น Nor Flash 16MB

3) ไฟเลี้ยงและการป้องกัน — รับไฟ DC 10-30V กำลังไฟ 3.5W และเอกสารระบุการทนไฟกระพริบ (power failure tolerance) ไว้ที่ <5ms ในทางปฏิบัติควรจ่ายไฟจากพาวเวอร์ซัพพลาย 24VDC ที่แยกวงจรจากโหลดอินดักทีฟอย่างคอนแทกเตอร์และโซลินอยด์ เพื่อไม่ให้แรงดันตกตอนโหลดกระชาก

4) จอสัมผัสและความสว่าง — ระบุไว้ว่า 4-wire industrial resistive touch screen (surface hardness 4H), capacitive touch screen customizable ความสว่าง 250 cd/m2 จอแบบ resistive ตอบสนองต่อแรงกด จึงกดผ่านถุงมือหนังหรือถุงมือยางได้ ต่างจากจอ capacitive ที่ต้องอาศัยการนำไฟฟ้าของนิ้ว ในโรงงานที่ช่างสวมถุงมือตลอดเวลา ข้อนี้คือข้อได้เปรียบที่ชัดเจน

5) การป้องกันฝุ่นน้ำและการติดตั้ง — Front panel meets IP65 (installed with flat cabinet), rear housing meets IP20 ขนาดตัวเครื่อง 267*180*34mm ค่านี้ต้องเอาไปตรวจกับความหนาบานตู้และระยะหลบสายด้านหลังก่อนเจาะจริงเสมอ

จุดเด่นของ AMZ101W01RAGD Kinseal

• หน้าจอ 10.1″ TFT LCD ความละเอียด 1024X600 พร้อมไฟหน้าจอ LED อายุการใช้งาน 20,000 Hours
• ประมวลผลด้วย 32-bit 600MHz frequencyARM9 with built-in 32MB DDR memory หน่วยความจำ 128Mbyte SPI Nand Flash
• พอร์ตสื่อสาร: Serial port 1: RS232/RS485/RS422 (one of three) Serial port 2: RS232/RS485 (supports only one type)
• ไฟเลี้ยง DC 10-30V กำลังไฟ 3.5W ทนอุณหภูมิ -10℃~50℃
• ดาวน์โหลดโปรแกรมผ่าน USB, USB flash drive, SD card download ใช้ซอฟต์แวร์ Host: KinsealStudio V3.1

เปรียบเทียบรุ่นย่อยในซีรีส์เดียวกัน

รุ่นในตระกูลเดียวกันใช้ตัวถังและหน้าจอชุดเดียวกัน ต่างกันที่พอร์ตสื่อสารและหน่วยความจำเป็นหลัก (★ คือรุ่นที่บทความนี้พูดถึง)

การใช้งานในอุตสาหกรรม

ด้วยขนาดจอและชุดพอร์ตที่ให้มา AMZ101W01RAGD เหมาะกับงานกลุ่มต่อไปนี้ ซึ่งเป็นงานที่ทีมงาน VR Automation พบบ่อยที่สุดในโรงงานไทย

หากกำลังมองหารุ่นอื่นเปรียบเทียบ สามารถดูสินค้ากลุ่มเดียวกันได้ที่ หมวดสินค้าของ VR Automation ซึ่งรวบรวมจอ HMI และอุปกรณ์เชื่อมต่อที่ใช้งานร่วมกันได้

คำถามที่พบบ่อย (FAQ)

AMZ101W01RAGD ใช้ไฟเลี้ยงเท่าไร ต่อกับพาวเวอร์ซัพพลาย 24VDC ในตู้ได้เลยหรือไม่

เอกสารระบุช่วงแรงดันไว้ที่ DC 10-30V จึงต่อกับแหล่งจ่าย 24VDC มาตรฐานในตู้คอนโทรลได้โดยตรง กำลังไฟที่ใช้อยู่ที่ 3.5W ควรเผื่อกำลังของพาวเวอร์ซัพพลายไว้อย่างน้อย 30% สำหรับโหลดอื่นในตู้

AMZ101W01RAGD ต่อกับ PLC ยี่ห้ออื่นได้ไหม

ได้ ตราบใดที่ชนิดพอร์ตตรงกัน รุ่นนี้ระบุพอร์ตไว้ว่า “Serial port 1: RS232/RS485/RS422 (one of three) Serial port 2: RS232/RS485 (supports only one type)” และสื่อสารด้วยโปรโตคอลมาตรฐานอย่าง Modbus RTU ได้ จึงต่อกับ PLC และอินเวอร์เตอร์ที่รองรับ Modbus ได้ทั่วไป โดยต้องตั้งค่า baud rate, parity และ slave address ให้ตรงกันทั้งสองฝั่ง

โหลดโปรแกรมเข้า AMZ101W01RAGD ทำอย่างไร

ตามเอกสารรองรับ USB, USB flash drive, SD card download โดยใช้ซอฟต์แวร์ Host: KinsealStudio V3.1 ในการออกแบบหน้าจอและคอมไพล์โปรเจกต์ก่อนส่งเข้าเครื่อง

เช็คลิสต์ก่อนสั่งซื้อและก่อนติดตั้ง

1. ตรวจชนิดพอร์ตฝั่ง PLC/อินเวอร์เตอร์ให้ตรงกับที่รุ่นนี้ให้มา (Serial port 1: RS232/RS485/RS422 (one of three) Serial port 2: RS232/RS485 (supports only one type))
2. วัดพื้นที่หน้าตู้และความหนาบานประตูเทียบกับขนาดตัวเครื่อง 267*180*34mm
3. ตรวจกำลังสำรองของพาวเวอร์ซัพพลาย โดยรุ่นนี้ใช้ 3.5W ที่ DC 10-30V
4. เตรียมสายสื่อสารคู่บิดเกลียวมีชีลด์ และตัวต้านทานปลายสาย 120 โอห์ม สำหรับบัส RS-485
5. ติดตั้งซอฟต์แวร์ Host: KinsealStudio V3.1 และทดสอบคอมไพล์โปรเจกต์บนโต๊ะก่อนออกหน้างาน
6. สำรองไฟล์โปรเจกต์และบันทึกค่าพารามิเตอร์การสื่อสารไว้ในเอกสารส่งมอบเครื่อง

สรุป

AMZ101W01RAGD เป็นตัวเลือกที่ตรงไปตรงมาสำหรับงานที่ต้องการHMI จอสัมผัส 10.1 นิ้วในตู้ควบคุม จุดที่ต้องตัดสินใจให้ชัดตั้งแต่ต้นคือชนิดพอร์ตสื่อสารและความต้องการเก็บข้อมูลเมื่อไฟดับ เพราะสองข้อนี้เป็นสิ่งที่แก้ไม่ได้หลังของถึงหน้างาน หากยังไม่แน่ใจว่ารุ่นย่อยตัวไหนตรงกับระบบเดิมที่มีอยู่ ทีมวิศวกรของ VR Automation ช่วยตรวจสอบให้ก่อนออกใบสั่งซื้อได้

แหล่งข้อมูลและมาตรฐานอ้างอิง

1. Catalog: Product Selection Guide 2026 (English).pptx — VR Automation (เอกสารเทคนิคจากผู้ผลิต สเปคทุกค่าในตารางดึงจากไฟล์นี้)
2. Kinseal Store — AMZ101W01RAG — อ้างอิงสเปคจอ 10.1 นิ้ว 1024×600, CPU ARM9 600MHz และพอร์ตสื่อสาร
3. Chipkin — RS-485 Physical Layer Wiring & Termination — หลักการเดินสาย RS-485 และการใส่ตัวต้านทานปลายสาย 120 Ω
4. Beijer Electronics — Mounting and Installation — แนวทางติดตั้งจอ HMI ในตู้คอนโทรลและการขันสกรูตามค่าแรงบิด
5. IP Rating Guide — IEC 60529 — นิยามรหัส IP ตาม IEC 60529 ที่ใช้ตีความ IP65/IP20 ของตัวเครื่อง
