สรุปสเปค AMZ101P24W01RES Kinseal HMI Touch Screen ครบจบ ฉบับวิศวกร

วันที่ 9 สิงหาคม 2569 | สรุปสเปคสินค้า | VR Automation

ภาพรวมผลิตภัณฑ์

ในงานออกแบบตู้คอนโทรลปัจจุบัน หน้าจอปฏิบัติการไม่ได้ทำหน้าที่แค่แสดงค่าอีกต่อไป แต่เป็นจุดรวมของการตั้งค่าพารามิเตอร์ การแจ้งเตือน และการวินิจฉัยปัญหาเบื้องต้นให้ช่างหน้างาน การเลือกจอจึงต้องดูตัวเลขจริงมากกว่าดูรูปลักษณ์ — ทั้งความละเอียดของจอ ชนิดของทัชสกรีน จำนวนและชนิดของพอร์ตสื่อสาร ช่วงไฟเลี้ยง ระดับการป้องกัน และขนาดช่องเจาะติดตั้ง

บทความนี้สรุปสเปคของ AMZ101P24W01RES จาก Kinseal โดยอ้างอิงค่าทุกค่าจากเอกสาร Product Selection Guide ของผู้ผลิตโดยตรง เพื่อให้วิศวกรและช่างเทคนิคใช้ประกอบการตัดสินใจได้ทันที ไม่ต้องเดา

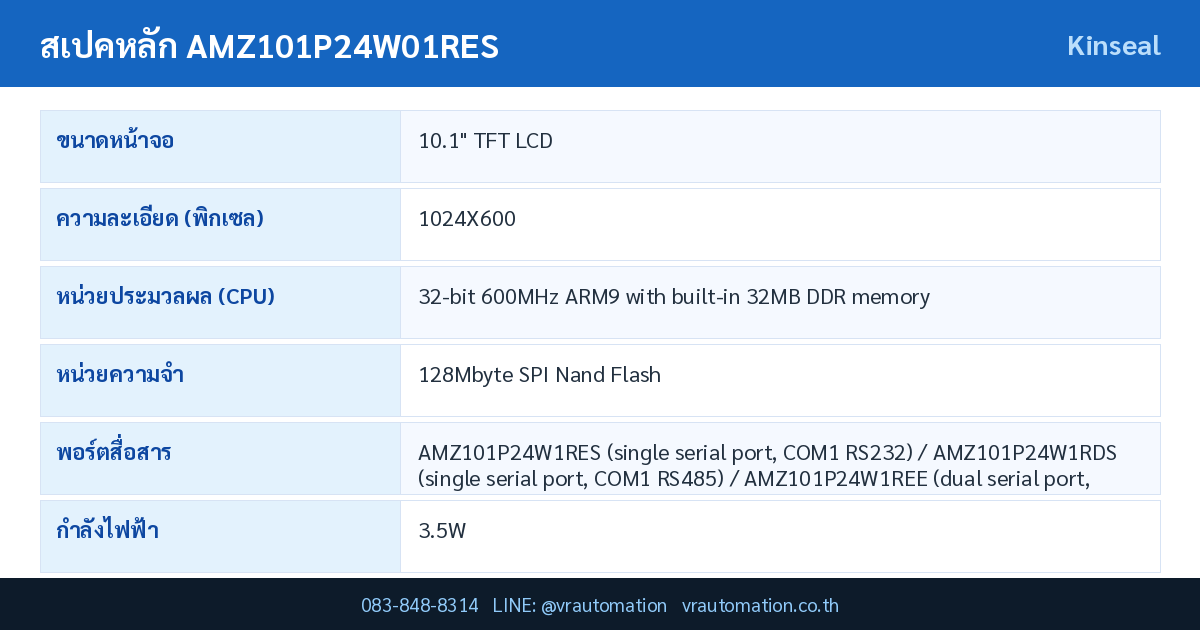

สเปคเทคนิคหลัก AMZ101P24W01RES

จุดเด่นของ AMZ101P24W01RES Kinseal

• จอแสดงผล 10.1″ TFT LCD ความละเอียด 1024X600 ความสว่าง 250 cd/m2 — อ่านค่าหน้างานได้ชัดเจน แบ็คไลท์ LED ปรับความสว่างได้ อายุการใช้งานประมาณ 20,000 ชั่วโมง
• ระบบสัมผัส: 4-wire industrial resistive touch screen (surface hardness 4H), capacitive touch screen customizable — ทัชแบบ Resistive ใช้งานได้ขณะสวมถุงมือ และทนต่อฝุ่น น้ำมัน และสัญญาณรบกวนทางไฟฟ้าในโรงงาน
• หน่วยประมวลผล: 32-bit 600MHz ARM9 with built-in 32MB DDR memory พร้อมหน่วยความจำ 128Mbyte SPI Nand Flash — เพียงพอสำหรับหน้าจอกราฟิก แนวโน้ม (Trend) และการ polling ข้อมูลจาก PLC
• พอร์ตสื่อสาร: AMZ101P24W1RES (single serial port, COM1 RS232) / AMZ101P24W1RDS (single serial port, COM1 RS485) / AMZ101P24W1REE (dual serial port, COM1 RS232, COM2 RS232) / AMZ101P24W1RED (dual serial port, COM1 RS232, COM2 RS485) / AMZ101P24W1RDD (dual serial port, COM1 RS485, COM2 RS485) — เชื่อมต่อ PLC, Inverter, Servo และมิเตอร์ที่รองรับ Modbus RTU/ASCII ได้โดยตรง
• ไฟเลี้ยง DC 10-30V กำลังไฟ 3.5W พร้อมWith +/-2KV surge protection — ใช้แหล่งจ่ายไฟ DC ในตู้คอนโทรลร่วมกับ PLC ได้ทันที
• ระดับป้องกัน: Front panel meets IP65 (installed with flat cabinet), rear housing meets IP20 — หน้าบานกันฝุ่นและละอองน้ำตามมาตรฐาน IEC 60529 เหมาะกับการติดตั้งบนประตูตู้คอนโทรล
• ซอฟต์แวร์ออกแบบหน้าจอ: Host: KinsealStudio V3.1 — ออกแบบหน้าจอแบบลากวาง กำหนดแท็กและ Macro ได้

สรุปสเปคสำคัญสำหรับการเลือกใช้งาน

ตารางด้านล่างคัดเฉพาะรายการที่มีผลต่อการออกแบบตู้และการเลือกอุปกรณ์ร่วม เช่น ขนาดช่องเจาะ ชนิดพอร์ต และไฟเลี้ยง ซึ่งเป็นสามเรื่องที่ทำให้งานติดตั้งล่าช้าบ่อยที่สุดเมื่อระบุผิด

การใช้งานในอุตสาหกรรม

• เครื่องจักรผลิตและสายพานลำเลียง — ใช้เป็นหน้าจอสั่งงานและมอนิเตอร์สถานะแทนสวิตช์และไพลอตไลต์ ลดจำนวนอุปกรณ์บนหน้าบานตู้ และประหยัดพื้นที่
• งานควบคุมอุณหภูมิและระบบ HVAC — อ่านค่าจากคอนโทรลเลอร์หรือมิเตอร์ผ่าน Modbus RTU บน RS-485 ซึ่งเดินสายได้ไกลกว่า RS-232 มากในสภาพแวดล้อมที่มีสัญญาณรบกวน
• เครื่องบรรจุ เครื่องตัด และเครื่องทดสอบ (OEM) — ผู้ผลิตเครื่องจักรนิยมใช้จอขนาดเล็กแบบนี้ฝังในแผงควบคุมเพื่อคุมต้นทุน ขณะที่ยังคงหน้าตาการใช้งานแบบมืออาชีพ
• ระบบเก็บข้อมูลหน้างาน — รองรับการเก็บข้อมูลเมื่อไฟดับ (Supported) ทำให้ค่าตั้งของผู้ใช้ไม่หายเมื่อไฟตก

ข้อควรพิจารณาก่อนสั่งซื้อ

ประการแรก ให้ยืนยันชนิดพอร์ตสื่อสารให้ตรงกับอุปกรณ์ปลายทาง เพราะรุ่นนี้ระบุไว้ว่า “AMZ101P24W1RES (single serial port, COM1 RS232) / AMZ101P24W1RDS (single serial port, COM1 RS485) / AMZ101P24W1REE (dual serial port, COM1 RS232, COM2 RS232) / AMZ101P24W1RED (dual serial port, COM1 RS232, COM2 RS485) / AMZ101P24W1RDD (dual serial port, COM1 RS485, COM2 RS485)” หากปลายทางเป็น PLC ที่ใช้ RS-422 หรือ Ethernet จะต้องเลือกรุ่นย่อยให้ถูกตั้งแต่ต้น ประการที่สอง ให้ตรวจขนาดช่องเจาะและความลึกด้านหลังตู้ ประการที่สาม หากหน้างานมีการล้างด้วยน้ำหรือมีฝุ่นโลหะมาก ควรพิจารณาระดับการป้องกันของหน้าบานตู้ประกอบด้วย ไม่ใช่ดูเฉพาะตัวจอ

สามารถดูรุ่นอื่นในกลุ่มเดียวกันได้ที่ สินค้าหมวด HMI / จอทัชสกรีน บนเว็บไซต์ VR Automation หรือปรึกษาทีมวิศวกรของเราเพื่อเลือกรุ่นที่เหมาะกับระบบเดิมของคุณ

คำถามที่พบบ่อย (FAQ)

1. AMZ101P24W01RES ต่อกับ PLC ยี่ห้ออะไรได้บ้าง?

ตัวเครื่องมีพอร์ตสื่อสารตามสเปค “AMZ101P24W1RES (single serial port, COM1 RS232) / AMZ101P24W1RDS (single serial port, COM1 RS485) / AMZ101P24W1REE (dual serial port, COM1 RS232, COM2 RS232) / AMZ101P24W1RED (dual serial port, COM1 RS232, COM2 RS485) / AMZ101P24W1RDD (dual serial port, COM1 RS485, COM2 RS485)” ซึ่งครอบคลุมการต่อกับ PLC และอุปกรณ์ที่รองรับ Modbus RTU/ASCII เป็นหลัก ในทางปฏิบัติจึงใช้ได้กับ PLC และอินเวอร์เตอร์ส่วนใหญ่ที่เปิดพอร์ต Modbus ได้ แนะนำให้แจ้งรุ่น PLC ที่ใช้กับทีมงานก่อนสั่งซื้อ เพื่อยืนยันไดรเวอร์และสายที่ต้องใช้

2. ใช้ไฟเลี้ยงเท่าไร และกินไฟมากไหม?

สเปคระบุไฟเลี้ยง DC 10-30V และกำลังไฟ 3.5W จึงใช้ร่วมกับพาวเวอร์ซัพพลาย 24 VDC ที่มีอยู่ในตู้คอนโทรลได้ทันที พร้อมการป้องกัน With +/-2KV surge protection

3. ติดตั้งอย่างไร และต้องเจาะช่องขนาดเท่าไร?

ขนาดตัวเครื่องคือ 257.5*148.5*22mm น้ำหนักสุทธิ 280g ควรเผื่อพื้นที่ด้านหลังสำหรับขั้วต่อและสายสัญญาณอย่างน้อย 40–50 มม.

สรุป

AMZ101P24W01RES เป็นHMI Touch Screenของ Kinseal ที่มีจุดขายอยู่ที่ความคุ้มค่าและสเปคที่ระบุชัดเจนตั้งแต่ระดับพอร์ตสื่อสารไปจนถึงขนาดรูสกรู ทำให้ผู้ออกแบบตู้ประเมินงานได้แม่นยำ หากคุณกำลังมองหาจอปฏิบัติการสำหรับเครื่องจักรที่ต้องคุมต้นทุนแต่ยังต้องการมาตรฐานอุตสาหกรรม รุ่นนี้เป็นตัวเลือกที่ควรอยู่ในลิสต์เปรียบเทียบ

แหล่งข้อมูลและมาตรฐานอ้างอิง

1. Catalog: Product Selection Guide 2026 (English).pptx — Shenzhen Kinseal Intelligent Control — VR Automation (เอกสารเทคนิคจากผู้ผลิต ใช้เป็นแหล่งของค่าสเปคทุกค่าในบทความนี้)
2. Industrial Monitor Direct — Capacitive vs Resistive Touch Screens: Industrial Selection Guide — เปรียบเทียบจอสัมผัสแบบ Resistive และ Capacitive สำหรับงานอุตสาหกรรม
3. CircuitDigest — Key Differences between RS-485 and RS-232 — อ้างอิงระยะสายและภูมิคุ้มกันสัญญาณรบกวนของ RS-485 เทียบ RS-232
4. IEC 61000-6-2:2016 — EMC Generic Standards: Immunity for industrial environments (IEC Webstore) — อ้างอิงมาตรฐาน EMC ที่ระบุในสเปคสินค้า (EN61000-6-2)
