รีวิวเทคนิค AMZ070W01RXGAD Kinseal HMI 7 นิ้ว RS422 ได้ ESD ±15KV จอสว่าง 400 nits

วันที่ 13 สิงหาคม 2569 | รีวิวเทคนิค | VR Automation

เมื่อเลือก HMI สำหรับงานที่ต้องเชื่อมต่อกับอุปกรณ์หลากหลายยี่ห้อ สิ่งที่สร้างความยุ่งยากที่สุดไม่ใช่โปรโตคอล แต่คือระดับสัญญาณทางกายภาพ บางเครื่องใช้ RS232 บางเครื่องใช้ RS485 และคอนโทรลเลอร์บางตระกูล โดยเฉพาะจากญี่ปุ่น ยังใช้ RS422 อยู่ การเลือกจอที่รองรับได้เพียงแบบเดียวจึงมักจบลงด้วยการซื้อคอนเวอร์เตอร์เพิ่ม

AMZ070W01RXGAD อยู่ในซีรีส์ RXG ของ Kinseal ซึ่งแก้ปัญหานี้ด้วยการให้พอร์ตอนุกรมช่องแรกที่เลือกได้สามแบบ คือ RS232, RS485 หรือ RS422 (เลือกใช้ได้ครั้งละหนึ่งแบบ) และช่องที่สองเลือกได้ระหว่าง RS232 กับ RS485

บทความนี้ประเมินรุ่นนี้ในเชิงวิศวกรรม โดยอ้างอิงสเปคทุกค่าจากคู่มือเลือกรุ่นของผู้ผลิต พร้อมชี้จุดที่เหนือกว่าและข้อควรพิจารณา

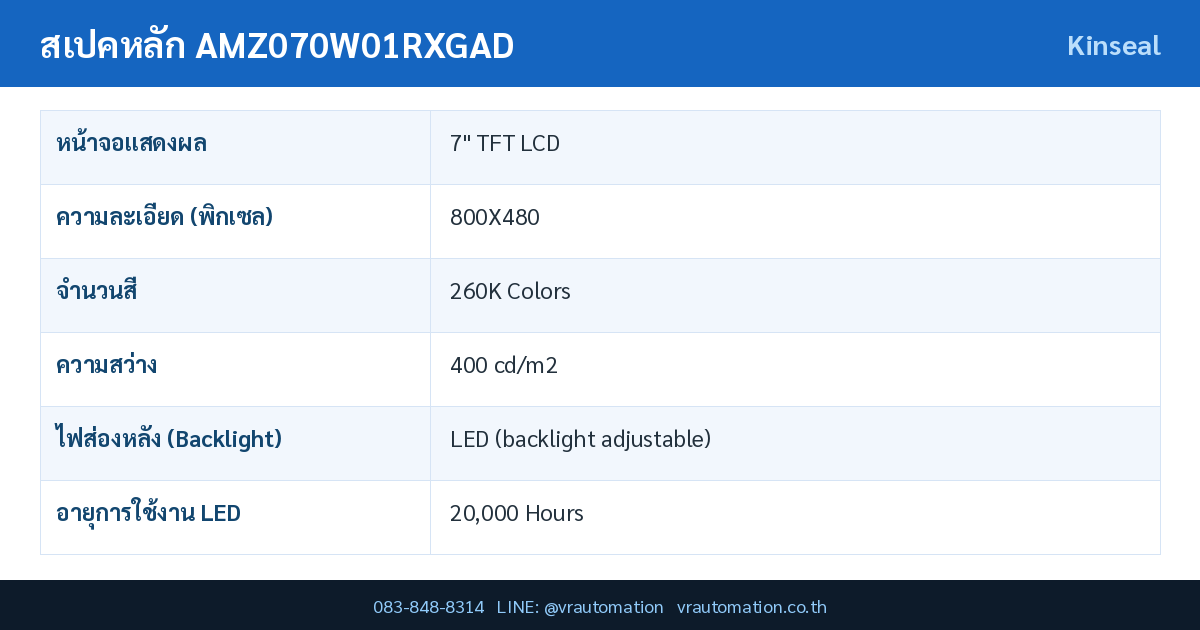

สเปคเทคนิคเต็มของ AMZ070W01RXGAD

จุดเด่นทางวิศวกรรมของ AMZ070W01RXGAD

• พอร์ตอนุกรมยืดหยุ่นที่สุดในกลุ่ม — Serial port 1 เลือกได้สามแบบ RS232/RS485/RS422 ส่วน Serial port 2 เลือกได้ RS232 หรือ RS485 ครอบคลุมอุปกรณ์แทบทุกตระกูลโดยไม่ต้องใช้คอนเวอร์เตอร์
• ESD air discharge ±15KV — สูงกว่าระดับที่พบทั่วไปในจอ HMI อย่างเห็นได้ชัด ร่วมกับ contact discharge ±8KV, surge ±2KV และ EFT ±4KV ทำให้เป็นรุ่นที่ทนสภาพแวดล้อมทางไฟฟ้าได้ดีมาก
• ความสว่าง 400 cd/m² — อยู่ในช่วงบนของเกณฑ์ที่แนะนำสำหรับงาน HMI ในร่ม (300–500 cd/m²) มองเห็นชัดแม้ในโรงงานที่มีไฟส่องสว่างจ้า
• หน่วยความจำ NAND Flash 128MB และ DDR 32MB — ความจุสูงสุดในกลุ่มที่เทียบ รองรับโปรเจกต์ที่มีหน้าจอจำนวนมาก รูปภาพความละเอียดสูง และการเก็บข้อมูลย้อนหลัง
• USB Device และ USB HOST ครบทั้งสองแบบ — รองรับทั้งดาวน์โหลดโปรแกรมผ่าน USB และการอ่าน/เขียนแฟลชไดรฟ์ สะดวกสำหรับดึง log ออกหน้างานโดยไม่ต้องต่อคอมพิวเตอร์

ผลการประเมิน: จุดแข็งและสิ่งที่ต้องแลก

จุดแข็งที่หนึ่ง — ความยืดหยุ่นของอินเทอร์เฟซ การรองรับ RS422 เป็นสิ่งที่หาได้ยากในจอระดับราคานี้ RS422 เป็นมาตรฐานแบบ full-duplex ที่ใช้คู่สายแยกสำหรับส่งและรับ ทำให้สื่อสารสองทางพร้อมกันได้ ต่างจาก RS485 ที่โดยทั่วไปเป็น half-duplex คอนโทรลเลอร์และเซอร์โวไดรฟ์หลายรุ่นยังใช้มาตรฐานนี้ การมีตัวเลือกในตัวจึงตัดต้นทุนคอนเวอร์เตอร์และจุดเสียหายเพิ่มเติมออกไป
จุดแข็งที่สอง — ภูมิคุ้มกันทางไฟฟ้าระดับสูง ค่า ESD air discharge ±15KV และ contact ±8KV เป็นระดับที่สูงกว่ารุ่นทั่วไปมาก ในทางปฏิบัติหมายถึงโอกาสที่จอจะค้างหรือรีเซ็ตจากการที่พนักงานสัมผัสจอโดยมีประจุสะสมจะต่ำลงอย่างมีนัยสำคัญ ซึ่งเป็นปัญหาที่พบบ่อยในโรงงานที่มีพื้นและวัสดุที่สะสมไฟฟ้าสถิตได้ดี
จุดแข็งที่สาม — ความจุหน่วยความจำ NAND Flash 128MB ให้พื้นที่มากพอสำหรับโปรเจกต์ที่มีหลายสิบหน้าจอพร้อมรูปภาพ และการเก็บข้อมูลย้อนหลัง ประกอบกับ DDR 32MB ที่ช่วยให้การสลับหน้าจอราบรื่น อย่างไรก็ตามควรทราบว่าเอกสารทางเทคนิคด้านแฟลชระบุว่า NAND มีอัตรา bit error สูงกว่า NOR โดยธรรมชาติ ผู้ผลิตจึงต้องมีกลไก ECC ในเฟิร์มแวร์ ซึ่งเป็นเรื่องปกติของอุปกรณ์ที่ใช้ NAND
สิ่งที่ต้องแลก — ขนาดและกำลังไฟ ตัวเรือน 203×149×34 มม. น้ำหนัก 400 กรัม ต้องเจาะช่อง 190×136 มม. (แนะนำ 192×138 มม.) ซึ่งกินพื้นที่หน้าตู้พอสมควร กำลังไฟ 3.5W ที่ DC 10–30V ยังถือว่าต่ำ แต่สูงกว่ารุ่น 4.3 นิ้วเกือบสองเท่า
สรุปการประเมิน เป็นรุ่นที่คุ้มค่าสำหรับงานที่ต้องการความยืดหยุ่นด้านการเชื่อมต่อและความทนทานทางไฟฟ้าเป็นหลัก โดยเฉพาะโครงการที่ต้องเชื่อมอุปกรณ์หลายยี่ห้อในระบบเดียว หากงานของคุณใช้เพียง RS485 อย่างเดียวและพื้นที่หน้าตู้จำกัด รุ่นที่เล็กกว่าในตระกูลอาจคุ้มค่ากว่า

เปรียบเทียบกับรุ่นข้างเคียงในซีรีส์

ซีรีส์ AMZ070W01 มีหลายกลุ่มย่อยที่ต่างกันที่พอร์ตสื่อสารและรายละเอียดตัวเรือน ตารางนี้เทียบสเปคจริงจากคู่มือเลือกรุ่นของผู้ผลิต

ตารางเปรียบเทียบรุ่นในตระกูลเดียวกัน

การใช้งานในงานอุตสาหกรรม

ความยืดหยุ่นของพอร์ตและภูมิคุ้มกันระดับสูง ทำให้รุ่นนี้เหมาะกับงานอินทิเกรตที่ต้องเชื่อมอุปกรณ์ต่างยี่ห้อในระบบเดียว

ตารางกลุ่มงานที่เหมาะสม

คำถามที่พบบ่อย (FAQ)

AMZ070W01RXGAD รองรับ RS422 จริงหรือ?

ใช่ คู่มือเลือกรุ่นระบุว่า Serial port 1 รองรับ RS232/RS485/RS422 โดยเลือกใช้ได้ครั้งละหนึ่งแบบ ส่วน Serial port 2 เลือกได้ระหว่าง RS232 กับ RS485 ทำให้เชื่อมต่ออุปกรณ์ที่ใช้มาตรฐานต่างกันได้โดยไม่ต้องใช้คอนเวอร์เตอร์

ต้องเจาะช่องตู้ขนาดเท่าไร?

ขนาดช่องเจาะตามสเปคคือ 190×136 มม. และผู้ผลิตแนะนำที่ 192×138 มม. ตัวเรือนภายนอก 203×149×34 มม. น้ำหนัก 400 กรัม พื้นที่แสดงผลจริง 153.84×85.63 มม. ควรเผื่อระยะด้านหลังสำหรับสายและขั้วต่อ

ใช้ซอฟต์แวร์อะไรออกแบบหน้าจอ?

ใช้ KinsealStudio V3.1 ตามที่ระบุในคู่มือเลือกรุ่น รองรับการดาวน์โหลดผ่าน USB, USB flash drive และ SD card สามารถกดค้างที่จอขณะเปิดเครื่อง 5 วินาที เพื่อเข้าหน้าตั้งค่าระบบและสลับโหมดดาวน์โหลด

ดูสินค้ากลุ่มจอ HMI ทั้งหมดของเราได้ที่ หมวดหมู่ HMI — VR Automation หรือเลือกชมสินค้าออโตเมชันทั้งร้านที่ หน้าร้านค้า

แหล่งข้อมูลและมาตรฐานอ้างอิง

1. Catalog: Product Selection Guide 2026 (English) — Shenzhen Kinseal Intelligent Control Technology / VR Automation (เอกสารเทคนิคจากผู้ผลิต)
2. KINSEAL — Shenzhen Kinseal Intelligent Control Technology — ข้อมูลผู้ผลิต กลุ่มผลิตภัณฑ์จอสัมผัสอุตสาหกรรม 2.4–10.1 นิ้ว
3. SCADA Protocols — RS232 vs RS485 Comparison & Pinout — การเลือกระดับสัญญาณอนุกรมให้เหมาะกับงาน
4. D.L.S. Electronic Systems — EN IEC 61000-6-2 Generic Immunity — รายการทดสอบภูมิคุ้มกันที่ครอบคลุมใน 61000-6-2
5. Industrial TFT LCD Selection Guide for Factory Automation HMI — พารามิเตอร์หลักในการเลือกจอ TFT สำหรับงานโรงงาน
6. Embedded.com — Flash 101: NAND Flash vs NOR Flash — ความต่างด้านความเชื่อถือได้และการอ่านแบบสุ่มของ NOR/NAND
