สรุปสเปค AMZ070P24W01REE Kinseal HMI | VR Automation
ส.ค.
สรุปสเปค AMZ070P24W01REE Kinseal HMI ครบจบ ฉบับวิศวกร
สรุปย่อ: AMZ070P24W01REE เป็นจอ HMI (Human Machine Interface) จากผู้ผลิต Kinseal ในตระกูล AMZ Series ขนาดหน้าจอ 7″ TFT LCD ความละเอียด 800×480 ใช้4-wire industrial resistive touch screen (ความแข็งผิวหน้า 4H) รองรับ capacitive แบบสั่งพิเศษ พร้อมพอร์ตสื่อสาร Dual serial port แบบ 2 ช่อง RS232 (two RS232 channels) รองรับแรงดันไฟเข้า DC 10-30V และมาตรฐานการป้องกัน หน้าจอด้านหน้า IP65 (เมื่อติดตั้งกับตู้แบบเรียบ), ด้านหลัง IP20 เหมาะสำหรับงานที่ต้องแสดงข้อมูลซับซ้อน เช่น แดชบอร์ดควบคุมกระบวนการหรือเครื่องจักรที่มีหลายเมนู
ภาพรวม AMZ070P24W01REE Kinseal HMI
AMZ070P24W01REE เป็นจอควบคุมแบบสัมผัสในตระกูล AMZ Series ของ Kinseal (Shenzhen Kinseal Intelligent Control Technology) ผู้ผลิตจอ HMI และจอแสดงผลอนุกรมจากประเทศจีนที่เน้นตลาดอุตสาหกรรมและระบบสั่งงานเครื่องจักร ตัวเครื่องใช้จอแสดงผล 7″ TFT LCD ความละเอียด 800×480 ควบคู่กับหน่วยประมวลผล 32-bit 600MHz ARM9 พร้อมหน่วยความจำ DDR ในตัว 32MB และหน่วยความจำ 128Mbyte SPI Nand Flash ทำให้รองรับการวาดกราฟิกและ Trend การทำงานของเครื่องจักรได้โดยไม่หน่วง
จุดที่วิศวกรควรพิจารณาเป็นอันดับแรกเมื่อเลือกจอ HMI คือความเข้ากันได้ของพอร์ตสื่อสารกับ PLC หรืออุปกรณ์ควบคุมปลายทาง AMZ070P24W01REE มาพร้อม Dual serial port แบบ 2 ช่อง RS232 (two RS232 channels) ซึ่งเป็นข้อมูลสำคัญที่ต้องตรวจสอบให้ตรงกับมาตรฐานสัญญาณของอุปกรณ์ที่จะเชื่อมต่อก่อนสั่งซื้อเสมอ เพราะการเลือกรุ่นผิดมาตรฐานพอร์ต (เช่น RS232 แทนที่จะเป็น RS485) อาจทำให้ต้องซื้อโมดูลแปลงสัญญาณเพิ่มเติมโดยไม่จำเป็น
ด้านแหล่งจ่ายไฟ AMZ070P24W01REE ใช้แรงดัน DC 10-30V ซึ่งเป็นมาตรฐานแรงดันไฟ DC ที่ใช้ทั่วไปในตู้คอนโทรลอุตสาหกรรม ทำให้ติดตั้งร่วมกับแหล่งจ่ายไฟ (Power Supply) มาตรฐานในตู้ควบคุมได้โดยไม่ต้องใช้อุปกรณ์แปลงไฟเพิ่มเติม

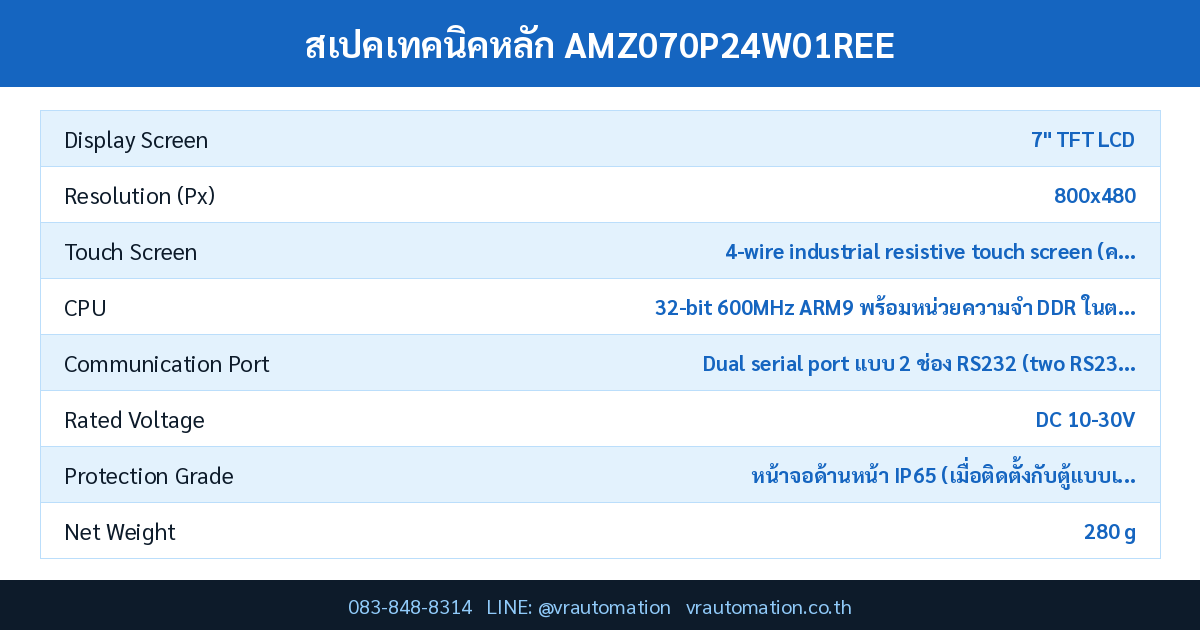

สเปคเทคนิคหลัก AMZ070P24W01REE
ตารางด้านล่างเป็นค่าสเปคทั้งหมดของ AMZ070P24W01REE ที่ดึงตรงจากตารางข้อมูลใน Product Selection Guide ของ Kinseal ทุกค่าเป็นค่าจริงจากเอกสารผู้ผลิต ไม่ใช่ค่าประมาณ:
| รายการสเปค | ค่าจากแคตตาล็อก |
|---|---|
| หน้าจอแสดงผล | 7″ TFT LCD |
| ความละเอียด (พิกเซล) | 800×480 |
| จำนวนสี | 260K สี |
| ความสว่าง | 400 cd/m2 |
| ไฟแบ็คไลท์ | LED (ปรับความสว่างได้) |
| อายุการใช้งาน LED | 20,000 ชั่วโมง |
| หน้าจอสัมผัส | 4-wire industrial resistive touch screen (ความแข็งผิวหน้า 4H) รองรับ capacitive แบบสั่งพิเศษ |
| หน่วยประมวลผล (CPU) | 32-bit 600MHz ARM9 พร้อมหน่วยความจำ DDR ในตัว 32MB |
| หน่วยความจำ | 128Mbyte SPI Nand Flash |
| นาฬิกาเรียลไทม์ (RTC) | มีในตัว |
| บัซเซอร์แจ้งเตือน | รองรับ |
| การจำข้อมูลเมื่อไฟดับ | รองรับ |
| พอร์ต USB | 1 USB2.0 Device port, 1 USB2.0 HOST port |
| วิธีดาวน์โหลดโปรแกรม | USB, USB flash drive, SD card download |
| รองรับแฟลชไดรฟ์ USB | รองรับ |
| พอร์ตสื่อสาร | Dual serial port แบบ 2 ช่อง RS232 (two RS232 channels) |
| กำลังไฟพิกัด | 3.5W |
| แรงดันไฟพิกัด | DC 10-30V |
| การป้องกันไฟกระชาก | มีการป้องกันไฟกระชาก +/-2KV |
| ความทนทานไฟดับ | < 5ms |
| อุณหภูมิใช้งาน | -10°C ~ 50°C |
| อุณหภูมิจัดเก็บ | -30°C ~ 70°C |
| ความชื้นสัมพัทธ์ | 10~90%RH (ไม่มีการควบแน่น) |
| ระดับการป้องกัน (IP) | หน้าจอด้านหน้า IP65 (เมื่อติดตั้งกับตู้แบบเรียบ), ด้านหลัง IP20 |
| ขนาดโดยรวม | 189 x 105 x 22 mm |
| พื้นที่แสดงผลจริง | 153.84 x 85.63 mm |
| น้ำหนักสุทธิ | 280 g |
| ซอฟต์แวร์ที่ใช้ร่วมกัน | Host: KinsealStudio V3.1 |
การอ่านรหัสรุ่น AMZ070P24W01REE
รหัสรุ่นของ Kinseal ในตระกูล AMZ Series เข้ารหัสคุณสมบัติสำคัญไว้ในชื่อรุ่น เช่น ขนาดหน้าจอ ความละเอียด ชนิดจอสัมผัส และรูปแบบพอร์ตสื่อสาร ทำให้วิศวกรอ่านสเปคเบื้องต้นได้จากตัวเลขรุ่นโดยไม่ต้องเปิดแคตตาล็อกทุกครั้ง โครงสร้างทั่วไปของรหัสรุ่นแบ่งเป็นกลุ่มดังนี้:
| ส่วนของรหัส | ความหมายทั่วไป |
|---|---|
| AMZ | รหัสตระกูลผลิตภัณฑ์ (Series) เช่น AMZ, AMT, ASTGE — บ่งบอกกลุ่มฮาร์ดแวร์และช่วงราคา |
| ตัวเลข 2-3 หลักแรก | ขนาดหน้าจอเป็นนิ้ว เช่น 043 = 4.3 นิ้ว, 070 = 7 นิ้ว |
| ตัวอักษร W | บ่งบอกว่าเป็นรุ่นจอไวด์สกรีน (Wide screen) |
| ตัวเลขความละเอียด/รหัสรุ่นย่อย | ระบุความละเอียดหรือรุ่นฮาร์ดแวร์ย่อยของซีรีส์นั้น |
| ตัวอักษร R หรือ C ท้ายรหัส | ชนิดจอสัมผัส — R = Resistive (ต้านทาน), C = Capacitive (คาปาซิทีฟ) |
| ตัวอักษร D หรือ E ในรหัสพอร์ต | มาตรฐานพอร์ตสื่อสาร — D มักหมายถึง RS485, E มักหมายถึง RS232 |
จุดเด่นของ AMZ070P24W01REE Kinseal
- หน้าจอ 7″ TFT LCD ความละเอียด 800×480 — แสดงผลกราฟิก ตัวเลข และ Trend การทำงานได้ชัดเจน เหมาะกับงานที่ต้องแสดงข้อมูลซับซ้อน เช่น แดชบอร์ดควบคุมกระบวนการหรือเครื่องจักรที่มีหลายเมนู
- 4-wire industrial resistive touch screen (ความแข็งผิวหน้า 4H) รองรับ capacitive แบบสั่งพิเศษ — จอสัมผัสแบบ Resistive ทนทานต่อการใช้งานในสภาพแวดล้อมที่มีฝุ่นหรือน้ำมัน และยังใช้งานได้แม้สวมถุงมือหรือใช้ปากกาสไตลัสกด
- พอร์ตสื่อสาร Dual serial port แบบ 2 ช่อง RS232 (two RS232 channels) — เชื่อมต่อกับ PLC หรืออุปกรณ์ควบคุมภาคสนามได้โดยตรง
- แรงดันไฟเข้า DC 10-30V — ใช้แหล่งจ่ายไฟ DC มาตรฐานอุตสาหกรรม ติดตั้งในตู้คอนโทรลได้ง่าย
- หน้าจอด้านหน้า IP65 (เมื่อติดตั้งกับตู้แบบเรียบ), ด้านหลัง IP20 — ด้านหน้าจอทนต่อฝุ่นและละอองน้ำ เหมาะกับการติดตั้งหน้าตู้ควบคุมในโรงงาน
เปรียบเทียบ AMZ070P24W01REE กับรุ่นพี่น้องในตระกูลเดียวกัน
AMZ070P24W01REE อยู่ในกลุ่มรุ่นเดียวกับ AMZ070P24W01RES / AMZ070P24W01RED / AMZ070P24W01RDD ซึ่งใช้แพลตฟอร์มฮาร์ดแวร์และขนาดตัวเครื่องร่วมกัน แต่ต่างกันในรายละเอียดสำคัญดังนี้:
วิศวกรควรเลือกรุ่นให้ตรงกับมาตรฐานสัญญาณของ PLC หรืออุปกรณ์ปลายทางที่จะเชื่อมต่อ เพราะแม้ฮาร์ดแวร์อื่นจะเหมือนกัน แต่การเลือกรุ่นผิดมาตรฐานพอร์ตอาจทำให้ต้องใช้ตัวแปลงสัญญาณเพิ่มเติมโดยไม่จำเป็น
การเลือกขนาดและการติดตั้ง AMZ070P24W01REE
เมื่อพิจารณานำ AMZ070P24W01REE ไปใช้งานจริง วิศวกรควรตรวจสอบประเด็นต่อไปนี้ก่อนสั่งซื้อ:
- ขนาดช่องเจาะติดตั้ง (Cutout) — ต้องเตรียมช่องเจาะหน้าตู้ให้ตรงกับขนาดที่ระบุในตาราง Overall Dimensions ของรุ่นนี้
- ระดับการป้องกัน (IP Rating) — หน้าจอด้านหน้า IP65 (เมื่อติดตั้งกับตู้แบบเรียบ), ด้านหลัง IP20 เหมาะกับการติดตั้งแบบฝังหน้าตู้ (Panel Mount) ที่สัมผัสฝุ่นและละอองน้ำจากภายนอก
- มาตรฐานพอร์ตสื่อสาร — ตรวจสอบให้ตรงกับ Dual serial port แบบ 2 ช่อง RS232 (two RS232 channels) ของอุปกรณ์ปลายทางก่อนเดินสาย
- ซอฟต์แวร์เขียนโปรแกรม — ใช้ Host: KinsealStudio V3.1 ในการออกแบบหน้าจอและดาวน์โหลดโปรแกรมลงเครื่อง
- สภาพแวดล้อมการติดตั้ง — ตรวจสอบช่วงอุณหภูมิใช้งาน -10°C ~ 50°C และความชื้นสัมพัทธ์ 10~90%RH (ไม่มีการควบแน่น) ให้เหมาะกับพื้นที่ติดตั้งจริง โดยเฉพาะหน้างานที่มีความร้อนสะสมจากมอเตอร์หรือเครื่องจักรใกล้เคียง
นอกจากนี้ควรเผื่อความยาวสายสัญญาณและสายไฟให้เหมาะสมกับระยะห่างระหว่างจอ AMZ070P24W01REE กับตู้คอนโทรลหรือ PLC เพื่อลดการสูญเสียสัญญาณและลดความเสี่ยงจากสัญญาณรบกวนทางไฟฟ้าในโรงงาน
การใช้งานในอุตสาหกรรม
AMZ Series เป็นกลุ่มจอ HMI ระดับกลางของ Kinseal ที่เน้นความหลากหลายของพอร์ตสื่อสารและการรองรับ 4G/WIFI ในบางรุ่น เหมาะกับงานที่ต้องการเชื่อมต่อกับ PLC หลายยี่ห้อผ่านพอร์ตอนุกรมมาตรฐาน
AMZ070P24W01REE เหมาะกับงานควบคุมและแสดงผลหลายกลุ่ม โดยพิจารณาจากขนาดจอ 7″ TFT LCD และพอร์ตสื่อสาร Dual serial port แบบ 2 ช่อง RS232 (two RS232 channels):
- แผงควบคุมเครื่องจักรอัตโนมัติ — แสดงสถานะการทำงาน ตั้งค่าพารามิเตอร์ และสั่งงาน PLC ผ่านพอร์ตสื่อสาร
- ตู้ควบคุมไฟฟ้าในโรงงาน — ติดตั้งฝังหน้าตู้ (Panel Mount) ได้ด้วยระดับป้องกัน หน้าจอด้านหน้า IP65 (เมื่อติดตั้งกับตู้แบบเรียบ), ด้านหลัง IP20
- เครื่องจักรขนาดเล็กถึงกลาง — เหมาะกับงานที่ต้องแสดงข้อมูลซับซ้อน เช่น แดชบอร์ดควบคุมกระบวนการหรือเครื่องจักรที่มีหลายเมนู
FAQ
ถาม: AMZ070P24W01REE ใช้แรงดันไฟเข้าเท่าไร?
ตอบ: ใช้แรงดัน DC 10-30V ตามที่ระบุในแคตตาล็อกของ Kinseal ควรตรวจสอบแหล่งจ่ายไฟในตู้คอนโทรลให้ตรงกันก่อนติดตั้ง
ถาม: AMZ070P24W01REE ต่อกับ PLC ยี่ห้ออื่นได้หรือไม่?
ตอบ: ได้ หากมาตรฐานพอร์ตสื่อสารตรงกัน AMZ070P24W01REE มี Dual serial port แบบ 2 ช่อง RS232 (two RS232 channels) ซึ่งเป็นมาตรฐานสากลที่ PLC ส่วนใหญ่รองรับ แต่ต้องตั้งค่าโปรโตคอลการสื่อสาร (เช่น Modbus) ให้ตรงกันในซอฟต์แวร์
ถาม: หน้าจอ AMZ070P24W01REE กันน้ำกันฝุ่นได้แค่ไหน?
ตอบ: หน้าจอด้านหน้า IP65 (เมื่อติดตั้งกับตู้แบบเรียบ), ด้านหลัง IP20 ตามมาตรฐาน IEC 60529 ป้องกันฝุ่นและละอองน้ำจากด้านหน้าเมื่อติดตั้งกับตู้แบบเรียบอย่างถูกวิธี
สรุป
AMZ070P24W01REE เป็นจอ HMI ตระกูล Kinseal AMZ Series ขนาด 7″ TFT LCD ความละเอียด 800×480 ใช้4-wire industrial resistive touch screen (ความแข็งผิวหน้า 4H) รองรับ capacitive แบบสั่งพิเศษ พร้อมพอร์ตสื่อสาร Dual serial port แบบ 2 ช่อง RS232 (two RS232 channels) และแรงดันไฟเข้า DC 10-30V จากค่าสเปคจริงในเอกสารผู้ผลิต รุ่นนี้เหมาะกับงานที่ต้องแสดงข้อมูลซับซ้อน เช่น แดชบอร์ดควบคุมกระบวนการหรือเครื่องจักรที่มีหลายเมนู จุดที่ต้องพิจารณาก่อนตัดสินใจคือมาตรฐานพอร์ตสื่อสารให้ตรงกับ PLC ปลายทาง และระดับการป้องกัน IP ให้เหมาะกับสภาพแวดล้อมการติดตั้ง หากต้องการคำปรึกษาด้านการเลือกรุ่นหรือการเชื่อมต่อระบบ ทีมวิศวกรของ VR Automation ยินดีให้คำแนะนำ
ดูสินค้ากลุ่ม HMI ทั้งหมดได้ที่ หมวดหมู่ HMI — vrautomation.co.th หรือเลือกชมสินค้าออโตเมชันอื่น ๆ ได้ที่ หน้าร้านค้า vrautomation.co.th
สนใจสั่งซื้อ AMZ070P24W01REE Kinseal?
VR Automation จำหน่ายและให้บริการติดตั้ง พร้อมทีมช่างผู้เชี่ยวชาญด้านระบบ HMI และออโตเมชันอุตสาหกรรม
โทรสอบถามราคา: 083-848-8314
อีเมล: [email protected]
Line: @vrautomation
สต๊อกกรุณาสอบถาม | รับประกันสินค้า | บริการหลังการขาย | ออกใบกำกับภาษีได้
