สรุปสเปค AMZ070P24W01RED Kinseal HMI ครบจบ ฉบับวิศวกร
สรุปย่อ: AMZ070P24W01RED คือจอ HMI 7 นิ้ว 2 พอร์ตอนุกรม (RS232 + RS485) แบบยึดสกรู สำหรับเครื่องจักร OEM จากแบรนด์ Kinseal ข้อมูลทั้งหมดในบทความนี้ถอดมาจากตารางสเปคในแคตตาล็อกของผู้ผลิตโดยตรง ไม่ใช่ค่าประมาณ
เครื่องจักรที่ต้องคุยกับอุปกรณ์สองชนิดพร้อมกัน เช่น PLC ทาง RS485 และเครื่องชั่งหรือเครื่องพิมพ์บาร์โค้ดทาง RS232 มักจบลงด้วยการเพิ่มโมดูลแปลงพอร์ต AMZ070P24W01RED ตัดปัญหานั้นด้วยพอร์ตอนุกรมสองช่องในตัว — หนึ่งช่อง RS232 และอีกหนึ่งช่อง RS485 — บนบอดี้แบบยึดสกรูที่ออกแบบมาสำหรับงานประกอบเครื่องโดยเฉพาะ

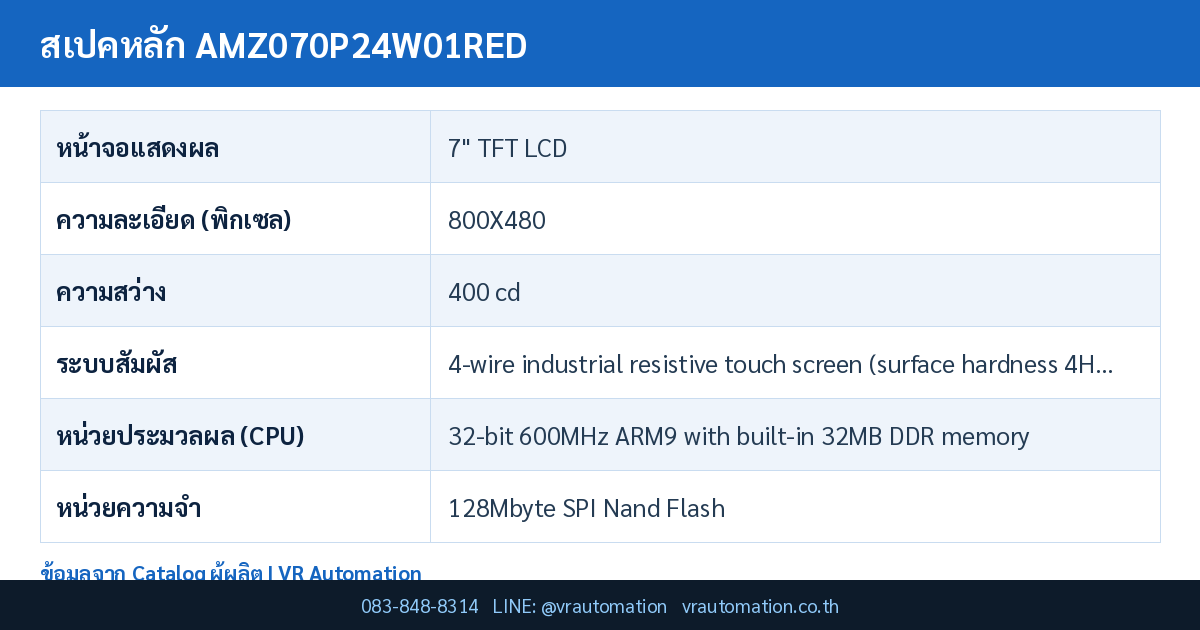

สเปคเทคนิคหลัก AMZ070P24W01RED
ตารางด้านล่างคือค่าที่ระบุไว้ในเอกสารเลือกรุ่นของผู้ผลิตทั้งหมด รวมถึงค่าที่มักถูกมองข้ามตอนออกแบบตู้ เช่น ขนาดช่องเจาะ ระยะรูสกรู และระดับการป้องกันไฟกระชาก
| หน้าจอแสดงผล | 7" TFT LCD |
|---|---|
| ความละเอียด (พิกเซล) | 800X480 |
| จำนวนสี | 260K Colors |
| ความสว่าง | 400 cd/m2 |
| แบ็คไลท์ | LED (backlight adjustable) |
| อายุการใช้งานแบ็คไลท์ | 20,000 Hours |
| ระบบสัมผัส | 4-wire industrial resistive touch screen (surface hardness 4H), capacitive touch screen customizable |
| หน่วยประมวลผล (CPU) | 32-bit 600MHz ARM9 with built-in 32MB DDR memory |
| หน่วยความจำ | 128Mbyte SPI Nand Flash |
| นาฬิกาเรียลไทม์ (RTC) | Built-in RTC |
| บัซเซอร์แจ้งเตือน | Yes |
| เก็บข้อมูลเมื่อไฟดับ | Supported |
| พอร์ต USB | 1 USB2.0 Device port, 1 USB2.0 HOST port Note: Press and hold the screen while powering on for 5 seconds to automatically enter the system parameter setting interface, switch download mode by selecting USB download or USB flash drive download |
| วิธีดาวน์โหลดโปรแกรม | USB, USB flash drive, SD card download |
| รองรับ USB Flash Drive | Supported |
| พอร์ตสื่อสาร | AMZ070P24W1RES (single serial port, one RS232 channel) AMZ070P24W1RDS (single serial port, one RS485 channel) AMZ070P24W1REE (dual serial port, two RS232 channels) AMZ070P24W1RED (dual serial port, one RS232, one RS485) AMZ070P24W1RDD (dual serial port, two RS485 channels) |
| กำลังไฟฟ้าที่ใช้ | 3.5W |
| แรงดันไฟเลี้ยง | DC10-30V |
| การป้องกันไฟกระชาก | With +/-2KV surge protection |
| ทนไฟดับชั่วขณะ | <5ms |
| มาตรฐาน CE & RoHS | Compliant with EN61000-6-2:2005, EN61000-6-4:2007 standards; Surge +/-2KV, EFT +/-4KV; ESD contact discharge +/-4KV; ESD air discharge +/-8KV. |
| อุณหภูมิขณะใช้งาน | -10℃~50℃ |
| อุณหภูมิขณะจัดเก็บ | -30℃~70℃ |
| ความชื้นสัมพัทธ์ | 10~90%RH (non-condensing) |
| ทนแรงสั่นสะเทือน | 10-25Hz (X, Y, Z axis, 2g/30 minutes) |
| วิธีระบายความร้อน | Natural Air Cooling |
| ระดับการป้องกัน (IP) | Front panel meets IP65 (installed with flat cabinet), rear housing meets IP20 |
| ขนาดภายนอก (กว้าง×สูง×ลึก) | 189*105*22mm |
| ขนาดโมดูล LCD | 166*101.5*9mm |
| พื้นที่แสดงผลจริง | 153.84*85.63mm |
| ระยะห่างรูสกรูยึด | 180.5*80mm |
| ขนาดรูสกรูยึด | 3.5mm (recommended M3 screws) |
| น้ำหนักสุทธิ | 280g |
| ซอฟต์แวร์ที่ใช้ออกแบบหน้าจอ | Host: KinsealStudio V3.1 |
จุดเด่นของ AMZ070P24W01RED Kinseal
- พอร์ตอนุกรม 2 ช่องในตัว: RS232 หนึ่งช่อง + RS485 หนึ่งช่อง (ตามนิยามรหัส RED ในแคตตาล็อก)
- จอ 7 นิ้ว TFT LCD 800×480 พิกเซล ความสว่าง 400 cd/m² 260K สี
- CPU ARM9 600MHz + DDR 32 MB, SPI NAND Flash 128 MByte, รองรับเก็บข้อมูลเมื่อไฟดับ
- ยึดด้วยสกรู M3 ระยะรู 180.5×80 มม. รูขนาด 3.5 มม. — ออกแบบมาให้ประกอบเข้ากับโครงเครื่อง ไม่ใช่เจาะตู้แบบมีขอบ
- บางเพียง 22 มม. น้ำหนัก 280 กรัม พร้อม USB 2.0 Device + Host และรองรับ USB Flash Drive
เปรียบเทียบรุ่นย่อยในซีรีส์เดียวกัน
แคตตาล็อกของผู้ผลิตจัดรุ่นเหล่านี้ไว้ในตารางสเปคเดียวกัน หมายความว่าโครงสร้างฮาร์ดแวร์หลักเหมือนกัน ต่างกันเฉพาะจุดที่ระบุไว้ด้านล่าง — ใช้ตารางนี้ตรวจสอบรหัสรุ่นก่อนออกใบสั่งซื้อ
| รหัสรุ่น | จุดที่ต่างจากรุ่นอื่นในตาราง |
|---|---|
| AMZ070P24W01RES | พอร์ตสื่อสาร: single serial port, one RS232 channel |
| AMZ070P24W01RDS | พอร์ตสื่อสาร: single serial port, one RS485 channel |
| AMZ070P24W01REE | พอร์ตสื่อสาร: dual serial port, two RS232 channels |
| AMZ070P24W01RED (รุ่นในบทความนี้) | พอร์ตสื่อสาร: dual serial port, one RS232, one RS485 |
| AMZ070P24W01RDD | พอร์ตสื่อสาร: dual serial port, two RS485 channels |
การใช้งานในอุตสาหกรรม
- เครื่องจักร OEM ที่ต้องพ่วงอุปกรณ์สองระบบ — RS485 ไปที่ PLC/อินเวอร์เตอร์ และ RS232 ไปที่เครื่องชั่ง เครื่องพิมพ์ หรือเครื่องอ่านบาร์โค้ด
- แผงควบคุมแบบฝังในโครงเครื่อง — การยึดด้วยสกรู M3 ระยะ 180.5×80 มม. ทำให้ออกแบบแผ่นหน้ากากเองได้อิสระ
- งานที่ต้องเก็บสูตรการผลิตหลายชุด — Flash 128 MByte พร้อมฟังก์ชันเก็บข้อมูลเมื่อไฟดับ รองรับการเก็บ recipe และประวัติการทำงาน
ดูสินค้ากลุ่มจอ HMI ทั้งหมดที่เราจำหน่ายได้ที่ หมวดหมู่ HMI บน vrautomation.co.th หรือเลือกดูอุปกรณ์ออโตเมชันอื่น ๆ ได้ที่ หน้าร้านค้า
คำถามที่พบบ่อย (FAQ)
รหัส RES / RDS / REE / RED / RDD ต่างกันอย่างไร?
RES = 1 พอร์ต RS232, RDS = 1 พอร์ต RS485, REE = 2 พอร์ต RS232, RED = 1 พอร์ต RS232 + 1 พอร์ต RS485, RDD = 2 พอร์ต RS485
ติดตั้งแบบเจาะตู้เหมือนจอทั่วไปได้ไหม?
ตระกูล P24 ใช้การยึดด้วยสกรูตามระยะรู 180.5×80 มม. (แนะนำสกรู M3) ไม่ได้ระบุขนาดช่องเจาะแบบมีขอบเหมือนรุ่น AMZ ตัวถังมาตรฐาน จึงต้องออกแบบแผ่นหน้ากากรองรับ
ใช้ซอฟต์แวร์อะไรออกแบบหน้าจอ?
แคตตาล็อกระบุ KinsealStudio V3.1 เป็นซอฟต์แวร์ฝั่งโฮสต์สำหรับออกแบบและดาวน์โหลดโปรเจกต์
สรุป
AMZ070P24W01RED เหมาะกับงานที่ต้องการจอ HMI 7 นิ้ว 2 พอร์ตอนุกรม (RS232 + RS485) แบบยึดสกรู สำหรับเครื่องจักร OEM จุดที่ควรตรวจก่อนสั่งซื้อคือรหัสรุ่นย่อย เพราะรุ่นในตระกูลเดียวกันมักต่างกันเพียงตัวอักษรท้ายรหัส แต่ให้พอร์ตสื่อสารหรือหน่วยความจำต่างกันอย่างมีนัยสำคัญ หากไม่แน่ใจว่ารหัสไหนตรงกับหน้างาน ทีมวิศวกรของ VR Automation ช่วยตรวจสอบให้ได้ก่อนออกใบสั่งซื้อ
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: Product Selection Guide 2026 (English).pptx — VR Automation (เอกสารเลือกรุ่นจากผู้ผลิต ใช้เป็นแหล่งของค่าสเปคทุกค่าในบทความนี้)
- Chipkin — RS-485 Physical Layer Wiring & Termination Reference for Modbus RTU — อ้างอิงการเดินสาย RS-485 และการใส่ตัวต้านทานปลายสาย 120Ω สำหรับ Modbus RTU
- Real Time Automation — Modbus RTU Over RS-485: An Engineer's Guide — อ้างอิงความสัมพันธ์ระหว่าง Baud Rate กับระยะสายและความเสถียรของบัส
- EasyQuickLCD — UART HMI Display Module Selection Guide — อ้างอิงแนวคิดการออกแบบเครื่องจักร OEM ด้วยจอ HMI แบบสั่งงานผ่าน UART/TTL
