AMZ043W06RPGD Kinseal HMI จอสัมผัส 4.3 นิ้ว รุ่นประหยัด — เทคนิคเลือกและติดตั้งให้คุ้มที่สุด

วันที่ 12 สิงหาคม 2569 | เทคนิคจากช่าง | VR Automation

ในงานออกแบบตู้ควบคุม สิ่งที่ทำให้เลือกจอผิดรุ่นบ่อยที่สุดไม่ใช่เรื่องขนาดจอ แต่เป็นรายละเอียดปลีกย่อยอย่างชนิดพอร์ตสื่อสาร ขนาดหน่วยความจำ และความสามารถในการเก็บข้อมูลเมื่อไฟดับ — สามข้อนี้เปลี่ยนภายหลังไม่ได้เมื่อของมาถึงหน้างานแล้ว บทความนี้จึงไล่สเปคของ AMZ043W06RPGD ทีละบรรทัดจากเอกสารผู้ผลิต พร้อมอธิบายว่าค่าแต่ละตัวมีผลอย่างไรกับงานติดตั้งจริง

AMZ043W06RPGD เป็นHMI จอสัมผัส 4.3 นิ้ว รุ่นประหยัด จากแบรนด์ Kinseal ใช้หน้าจอ 4.3″ TFT LCD ความละเอียด 480X272 ประมวลผลด้วย 32-bit 600MHz frequencyARM9 with built-in 8MB DDR memory และหน่วยความจำ 16Mbyte SPI Nor Flash รับไฟเลี้ยง DC 10-30V กำลังไฟ ＜2W ทำงานได้ในช่วงอุณหภูมิ -10℃~50℃ ซึ่งครอบคลุมสภาพในตู้คอนโทรลของโรงงานทั่วไปในประเทศไทย

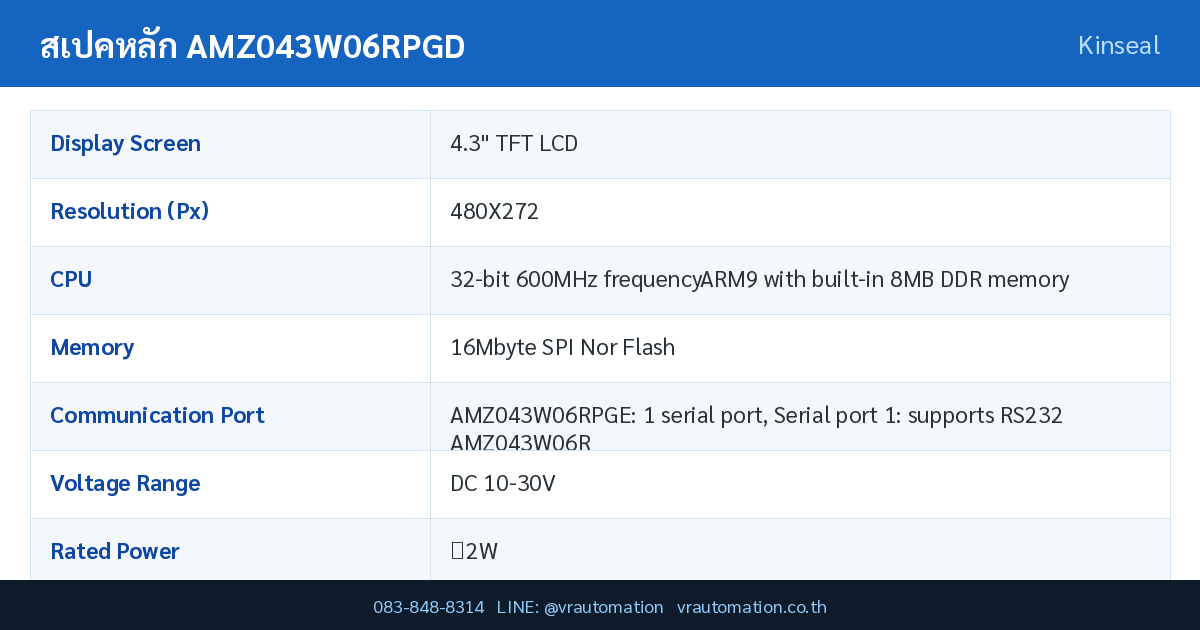

สเปคเทคนิคหลัก AMZ043W06RPGD

ตารางด้านล่างคือค่าที่ปรากฏในเอกสารเลือกรุ่นของผู้ผลิตโดยตรง ใช้อ้างอิงในการออกแบบตู้และเขียนสเปคงานได้

อ่านสเปคให้เป็น: ค่าไหนสำคัญกับงานติดตั้งจริง

1) พอร์ตสื่อสาร — AMZ043W06RPGD ระบุไว้ว่า “AMZ043W06RPGE: 1 serial port, Serial port 1: supports RS232 AMZ043W06RPGD: 1 serial port, Serial port 1: supports RS485” จุดนี้คือสิ่งแรกที่ต้องตรวจก่อนออกใบสั่งซื้อ เพราะฝั่ง PLC หรืออินเวอร์เตอร์ที่จะต่อด้วยกำหนดชนิดพอร์ตมาแล้ว หากเป็น RS-485 ให้เดินสายแบบ daisy chain สาย A/B คู่บิดเกลียวมีชีลด์ ต่อชีลด์ลงกราวด์เพียงปลายเดียว และใส่ตัวต้านทานปลายสาย 120 โอห์มที่ปลายทั้งสองข้างของบัส ไม่ใช่ที่ทุกอุปกรณ์

2) หน่วยความจำและการเก็บข้อมูล — รุ่นนี้ใช้ 16Mbyte SPI Nor Flash ค่าตัวนี้กำหนดว่าหน้าจอจะเก็บหน้าจอกราฟิก ตารางข้อความหลายภาษา และข้อมูลย้อนหลังได้มากแค่ไหน หากโครงงานของคุณมีหน้าจอเกินยี่สิบหน้าและมีกราฟแนวโน้ม ควรเลือกรุ่นที่ใช้ Nand Flash 128MB มากกว่ารุ่น Nor Flash 16MB

3) ไฟเลี้ยงและการป้องกัน — รับไฟ DC 10-30V กำลังไฟ ＜2W และเอกสารระบุการทนไฟกระพริบ (power failure tolerance) ไว้ที่ <5ms ในทางปฏิบัติควรจ่ายไฟจากพาวเวอร์ซัพพลาย 24VDC ที่แยกวงจรจากโหลดอินดักทีฟอย่างคอนแทกเตอร์และโซลินอยด์ เพื่อไม่ให้แรงดันตกตอนโหลดกระชาก

4) จอสัมผัสและความสว่าง — ระบุไว้ว่า 4-wire industrial resistive touch screen (surface hardness 4H) ความสว่าง 300 cd/m2 จอแบบ resistive ตอบสนองต่อแรงกด จึงกดผ่านถุงมือหนังหรือถุงมือยางได้ ต่างจากจอ capacitive ที่ต้องอาศัยการนำไฟฟ้าของนิ้ว ในโรงงานที่ช่างสวมถุงมือตลอดเวลา ข้อนี้คือข้อได้เปรียบที่ชัดเจน

5) การป้องกันฝุ่นน้ำและการติดตั้ง — Front panel meets IP65 (installed with flat cabinet), rear housing meets IP20 ขนาดตัวเครื่อง 138*86*26mm ค่านี้ต้องเอาไปตรวจกับความหนาบานตู้และระยะหลบสายด้านหลังก่อนเจาะจริงเสมอ

จุดเด่นของ AMZ043W06RPGD Kinseal

• หน้าจอ 4.3″ TFT LCD ความละเอียด 480X272 พร้อมไฟหน้าจอ LED อายุการใช้งาน 20,000 Hours
• ประมวลผลด้วย 32-bit 600MHz frequencyARM9 with built-in 8MB DDR memory หน่วยความจำ 16Mbyte SPI Nor Flash
• พอร์ตสื่อสาร: AMZ043W06RPGE: 1 serial port, Serial port 1: supports RS232 AMZ043W06RPGD: 1 serial port, Serial port 1: supports RS485
• ไฟเลี้ยง DC 10-30V กำลังไฟ ＜2W ทนอุณหภูมิ -10℃~50℃
• ดาวน์โหลดโปรแกรมผ่าน USB, SD card download ใช้ซอฟต์แวร์ Host: HMIStudio V5.1

เปรียบเทียบรุ่นย่อยในซีรีส์เดียวกัน

รุ่นในตระกูลเดียวกันใช้ตัวถังและหน้าจอชุดเดียวกัน ต่างกันที่พอร์ตสื่อสารและหน่วยความจำเป็นหลัก (★ คือรุ่นที่บทความนี้พูดถึง)

การใช้งานในอุตสาหกรรม

ด้วยขนาดจอและชุดพอร์ตที่ให้มา AMZ043W06RPGD เหมาะกับงานกลุ่มต่อไปนี้ ซึ่งเป็นงานที่ทีมงาน VR Automation พบบ่อยที่สุดในโรงงานไทย

หากกำลังมองหารุ่นอื่นเปรียบเทียบ สามารถดูสินค้ากลุ่มเดียวกันได้ที่ หมวดสินค้าของ VR Automation ซึ่งรวบรวมจอ HMI และอุปกรณ์เชื่อมต่อที่ใช้งานร่วมกันได้

คำถามที่พบบ่อย (FAQ)

AMZ043W06RPGD ใช้ไฟเลี้ยงเท่าไร ต่อกับพาวเวอร์ซัพพลาย 24VDC ในตู้ได้เลยหรือไม่

เอกสารระบุช่วงแรงดันไว้ที่ DC 10-30V จึงต่อกับแหล่งจ่าย 24VDC มาตรฐานในตู้คอนโทรลได้โดยตรง กำลังไฟที่ใช้อยู่ที่ ＜2W ควรเผื่อกำลังของพาวเวอร์ซัพพลายไว้อย่างน้อย 30% สำหรับโหลดอื่นในตู้

AMZ043W06RPGD ต่อกับ PLC ยี่ห้ออื่นได้ไหม

ได้ ตราบใดที่ชนิดพอร์ตตรงกัน รุ่นนี้ระบุพอร์ตไว้ว่า “AMZ043W06RPGE: 1 serial port, Serial port 1: supports RS232 AMZ043W06RPGD: 1 serial port, Serial port 1: supports RS485” และสื่อสารด้วยโปรโตคอลมาตรฐานอย่าง Modbus RTU ได้ จึงต่อกับ PLC และอินเวอร์เตอร์ที่รองรับ Modbus ได้ทั่วไป โดยต้องตั้งค่า baud rate, parity และ slave address ให้ตรงกันทั้งสองฝั่ง

โหลดโปรแกรมเข้า AMZ043W06RPGD ทำอย่างไร

ตามเอกสารรองรับ USB, SD card download โดยใช้ซอฟต์แวร์ Host: HMIStudio V5.1 ในการออกแบบหน้าจอและคอมไพล์โปรเจกต์ก่อนส่งเข้าเครื่อง

เช็คลิสต์ก่อนสั่งซื้อและก่อนติดตั้ง

1. ตรวจชนิดพอร์ตฝั่ง PLC/อินเวอร์เตอร์ให้ตรงกับที่รุ่นนี้ให้มา (AMZ043W06RPGE: 1 serial port, Serial port 1: supports RS232 AMZ043W06RPGD: 1 serial port, Serial port 1: supports RS485)
2. วัดพื้นที่หน้าตู้และความหนาบานประตูเทียบกับขนาดตัวเครื่อง 138*86*26mm
3. ตรวจกำลังสำรองของพาวเวอร์ซัพพลาย โดยรุ่นนี้ใช้ ＜2W ที่ DC 10-30V
4. เตรียมสายสื่อสารคู่บิดเกลียวมีชีลด์ และตัวต้านทานปลายสาย 120 โอห์ม สำหรับบัส RS-485
5. ติดตั้งซอฟต์แวร์ Host: HMIStudio V5.1 และทดสอบคอมไพล์โปรเจกต์บนโต๊ะก่อนออกหน้างาน
6. สำรองไฟล์โปรเจกต์และบันทึกค่าพารามิเตอร์การสื่อสารไว้ในเอกสารส่งมอบเครื่อง

สรุป

AMZ043W06RPGD เป็นตัวเลือกที่ตรงไปตรงมาสำหรับงานที่ต้องการHMI จอสัมผัส 4.3 นิ้ว รุ่นประหยัดในตู้ควบคุม จุดที่ต้องตัดสินใจให้ชัดตั้งแต่ต้นคือชนิดพอร์ตสื่อสารและความต้องการเก็บข้อมูลเมื่อไฟดับ เพราะสองข้อนี้เป็นสิ่งที่แก้ไม่ได้หลังของถึงหน้างาน หากยังไม่แน่ใจว่ารุ่นย่อยตัวไหนตรงกับระบบเดิมที่มีอยู่ ทีมวิศวกรของ VR Automation ช่วยตรวจสอบให้ก่อนออกใบสั่งซื้อได้
