สรุปสเปค AMZ035W01RABD Kinseal HMI ครบจบ ฉบับวิศวกร
สรุปย่อ: AMZ035W01RABD คือจอ HMI ขนาดเล็ก 3.5 นิ้ว 2 พอร์ตสื่อสาร เหมาะกับตู้คอนโทรลพื้นที่จำกัด จากแบรนด์ Kinseal (Shenzhen Kinseal Intelligent Control Technology) ตัวเครื่องใช้จอ 3.5″ TFT LCD พร้อมจอสัมผัสระดับอุตสาหกรรม ระดับการป้องกันหน้าจอ IP65 และผ่านมาตรฐาน EMC EN61000-6-2 สำหรับสภาพแวดล้อมอุตสาหกรรม บทความนี้สรุปสเปคทุกรายการจากคู่มือการเลือกรุ่นของผู้ผลิตโดยตรง เพื่อให้วิศวกรใช้ตัดสินใจเลือกรุ่นได้ทันที
ภาพรวมก่อนเลือกรุ่น
ในงานออกแบบตู้คอนโทรล การเลือกจอ HMI ไม่ได้ดูแค่ขนาดหน้าจอ แต่ต้องพิจารณาสามเรื่องพร้อมกัน คือ ชนิดพอร์ตสื่อสาร ที่ต้องตรงกับ PLC และอุปกรณ์ปลายทาง ขนาดรูเจาะและความหนา ที่ต้องลงตัวกับหน้าตู้ที่มีอยู่ และ ระดับภูมิคุ้มกันทางไฟฟ้า ที่ต้องสอดคล้องกับสภาพแวดล้อมจริงหน้างาน AMZ035W01RABD ถูกวางตำแหน่งไว้ที่ จอ HMI ขนาดเล็ก 3.5 นิ้ว 2 พอร์ตสื่อสาร เหมาะกับตู้คอนโทรลพื้นที่จำกัด ซึ่งเป็นจุดที่ควรพิจารณาตั้งแต่ขั้นตอนออกแบบ ไม่ใช่ตอนสั่งซื้อ
สเปคเทคนิคหลัก AMZ035W01RABD

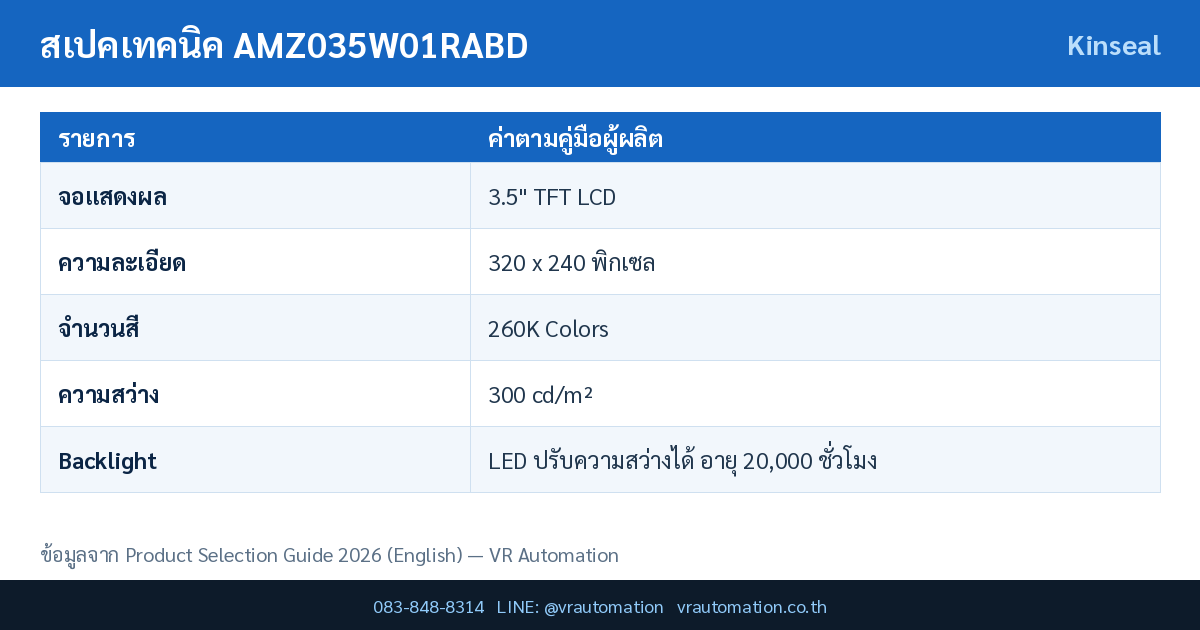

| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| รุ่น (Model) | AMZ035W01RABD |
| จอแสดงผล | 3.5" TFT LCD |
| ความละเอียด | 320 x 240 พิกเซล |
| จำนวนสี | 260K Colors |
| ความสว่าง | 300 cd/m² |
| Backlight | LED ปรับความสว่างได้ อายุ 20,000 ชั่วโมง |
| จอสัมผัส | Resistive 4-wire ระดับอุตสาหกรรม (ความแข็งผิว 4H) |
| CPU | 32-bit ARM9 600 MHz |
| หน่วยความจำ | 128 MByte SPI NAND Flash |
| RTC | มี RTC ในตัว |
| Buzzer | มี |
| เก็บข้อมูลเมื่อไฟดับ | รองรับ (Power-off Data Retention) |
| พอร์ต USB | 1 x USB 2.0 Device |
| พอร์ตสื่อสาร | 2 พอร์ต — COM1: RS232/RS485, COM2: RS485 |
| การดาวน์โหลดโปรแกรม | USB / SD Card |
| รองรับ USB Flash Drive | ไม่รองรับ |
| แรงดันไฟเลี้ยง | DC 10-30 V |
| กำลังไฟ | < 2 W |
| การป้องกันไฟกระชาก | Surge ±2 KV |
| ทนไฟดับชั่วขณะ | < 5 ms |
| มาตรฐาน CE & RoHS | EN61000-6-2:2005, EN61000-6-4:2007 / EFT ±4KV / ESD contact ±4KV, air ±10KV |
ข้อมูลเชิงกลและสภาพแวดล้อมการใช้งาน
ค่าต่อไปนี้ใช้สำหรับออกแบบหน้าตู้และประเมินสภาพแวดล้อมที่ติดตั้ง AMZ035W01RABD ได้จริง
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| ระดับการป้องกัน | หน้าจอ IP65 (ติดตั้งกับตู้แบบเรียบ) / ตัวเครื่องด้านหลัง IP20 |
| วิธีติดตั้ง | ติดผนัง / ฝังหน้าตู้คอนโทรล |
| ขนาดตัวเครื่อง | 86 x 86 x 25.2 มม. |
| พื้นที่แสดงผลจริง | 70.08 x 52.56 มม. |
| ขนาดรูเจาะ | 68 x 68 มม. (แนะนำ 70 x 70 มม.) |
| น้ำหนักสุทธิ | 149 กรัม |
| อุณหภูมิใช้งาน | -10 ℃ ~ 50 ℃ |
| อุณหภูมิเก็บรักษา | -30 ℃ ~ 70 ℃ |
| ความชื้นสัมพัทธ์ | 10~90 %RH (ไม่ควบแน่น) |
| ทนแรงสั่นสะเทือน | 10-25 Hz แกน X, Y, Z ที่ 2g นาน 30 นาที |
| การระบายความร้อน | Natural Air Cooling (ไม่ใช้พัดลม) |
จุดเด่นของ AMZ035W01RABD Kinseal
- ขนาดรูเจาะเพียง 68 x 68 มม. เล็กที่สุดในซีรีส์ AMZ เหมาะกับตู้คอนโทรลขนาดเล็กหรือหน้าเครื่องจักรที่มีพื้นที่จำกัด
- มี 2 พอร์ตสื่อสารในตัว — COM1 เลือกได้ทั้ง RS232 และ RS485 ส่วน COM2 เป็น RS485 ทำให้ต่อ PLC และอุปกรณ์ Modbus RTU พร้อมกันได้โดยไม่ต้องใช้ converter
- หน่วยความจำ 128 MByte SPI NAND Flash รองรับหน้าจอ HMI จำนวนมากและไฟล์ภาพความละเอียดสูง
- รองรับ Power-off Data Retention ค่าที่บันทึกไว้ไม่หายเมื่อไฟดับกะทันหัน เหมาะกับงานที่ต้องเก็บค่าตั้ง recipe
- กินไฟต่ำกว่า 2 W ใช้ไฟ DC 10-30 V ยืดหยุ่นกับแหล่งจ่ายไฟ 12V และ 24V ในตู้คอนโทรลเดิม
เปรียบเทียบรุ่นในกลุ่มเดียวกัน
ตารางด้านล่างเปรียบเทียบ AMZ035W01RABD กับรุ่นที่ขนาดหน้าจอใกล้เคียงกันจากคู่มือการเลือกรุ่นฉบับเดียวกัน เพื่อช่วยตัดสินใจว่าควรจ่ายเพิ่มเพื่อฟีเจอร์ใด หรือประหยัดได้ตรงไหน
| รายการ | AMZ035W01RABD | ASTGEK028RGD | AMZ043W01RPGDW | AMZ043W06RDD |
|---|---|---|---|---|
| ขนาดจอ | 3.5" | 2.8" | 4.3" | 4.3" |
| ความละเอียด | 320 x 240 พิกเซล | 320 x 240 พิกเซล | 480 x 272 พิกเซล | 480 x 272 พิกเซล |
| ความสว่าง | 300 cd/m² | 250 cd/m² | 300 cd/m² | 300 cd/m² |
| จำนวนสี | 260K Colors | 65,536 สี (16-bit) | 260K Colors | 260K Colors |
| หน่วยความจำ | 128 MByte SPI NAND Flash | 16 MByte SPI NOR Flash (รุ่น NGD = 8 MByte) | 128 MByte SPI NAND Flash | 16 MByte SPI NOR Flash |
| พอร์ตสื่อสาร | 2 พอร์ต — COM1: RS232/RS485, COM2: RS485 | RS485 Serial Communication | RS485 | 1 พอร์ต — RS485 |
| แรงดันไฟเลี้ยง | DC 10-30 V | DC 5 – 30 V (มีวงจรป้องกันการต่อกลับขั้ว) | DC 10-30 V | DC 10-30 V |
| กำลังไฟ | < 2 W | 0.8 W | < 2 W | < 2 W |
การใช้งานในอุตสาหกรรม
เครื่องจักรขนาดเล็กและ OEM Machine
แผงควบคุมหน้าเครื่องบรรจุ เครื่องตัด เครื่องพิมพ์ฉลาก ที่มีพื้นที่หน้าตู้จำกัด
ระบบ HVAC และงานอาคาร
ตั้งค่าอุณหภูมิ ความชื้น และตารางเวลาผ่าน Modbus RTU บน RS485
ตู้ควบคุมปั๊มและระบบน้ำ
แสดงสถานะปั๊ม แรงดัน และ Alarm พร้อมสั่งงาน Start/Stop
ดูสินค้ากลุ่มจอสัมผัส HMI ทั้งหมดที่ VR Automation จำหน่ายได้ที่ หมวดหมู่ HMI หรือเลือกชมอุปกรณ์ออโตเมชันอื่น ๆ ได้ที่ หน้าร้านค้า
ซอฟต์แวร์และการพัฒนาหน้าจอ
AMZ035W01RABD ใช้ซอฟต์แวร์ฝั่ง Host ชื่อ HMIStudio ตามที่ระบุในคู่มือการเลือกรุ่นของผู้ผลิต ซึ่งใช้สำหรับออกแบบหน้าจอ กำหนดค่าโปรโตคอลสื่อสาร และคอมไพล์โปรเจกต์ก่อนดาวน์โหลดลงเครื่อง ควรตรวจสอบเวอร์ชันของซอฟต์แวร์ให้ตรงกับรุ่นฮาร์ดแวร์เสมอ เพราะซีรีส์ต่างกันใช้คนละตัว
คำถามที่พบบ่อย (FAQ)
AMZ035W01RABD ใช้รูเจาะขนาดเท่าไร?
ขนาดรูเจาะมาตรฐานคือ 68 x 68 มม. โดยผู้ผลิตแนะนำให้เจาะที่ 70 x 70 มม. เพื่อความสะดวกในการติดตั้ง ตัวเครื่องรวมขอบมีขนาด 86 x 86 x 25.2 มม.
รองรับ Modbus RTU หรือไม่?
รองรับ ผ่านพอร์ต RS485 ซึ่งเป็น physical layer มาตรฐานของ Modbus RTU ทั้ง COM1 (เลือก RS485) และ COM2 สามารถกำหนดเป็น Modbus Master หรือ Slave ได้ผ่านซอฟต์แวร์ HMIStudio
จ่ายไฟ 12 VDC ได้ไหม?
ได้ ช่วงแรงดันไฟเลี้ยงคือ DC 10-30 V ครอบคลุมทั้งระบบ 12 V และ 24 V ที่ใช้ทั่วไปในตู้คอนโทรล และมีวงจรป้องกัน Surge ±2 KV ในตัว
สรุป
AMZ035W01RABD เป็นจอ HMI ขนาดเล็ก 3.5 นิ้ว 2 พอร์ตสื่อสาร เหมาะกับตู้คอนโทรลพื้นที่จำกัด ที่เหมาะกับงานที่ต้องการเครื่องจักรขนาดเล็กและ OEM Machine จุดที่ควรตรวจสอบก่อนสั่งซื้อคือชนิดพอร์ตสื่อสารและขนาดติดตั้งให้ตรงกับหน้าตู้เดิม เพราะรุ่นในตระกูลเดียวกันมักใช้ตัวถังเหมือนกันแต่ต่างกันที่พอร์ตและหน่วยความจำ หากไม่แน่ใจว่ารุ่นใดเหมาะกับหน้างาน ทีมวิศวกรของ VR Automation ยินดีช่วยตรวจสอบสเปคและแนะนำรุ่นที่ใช้ทดแทนได้
